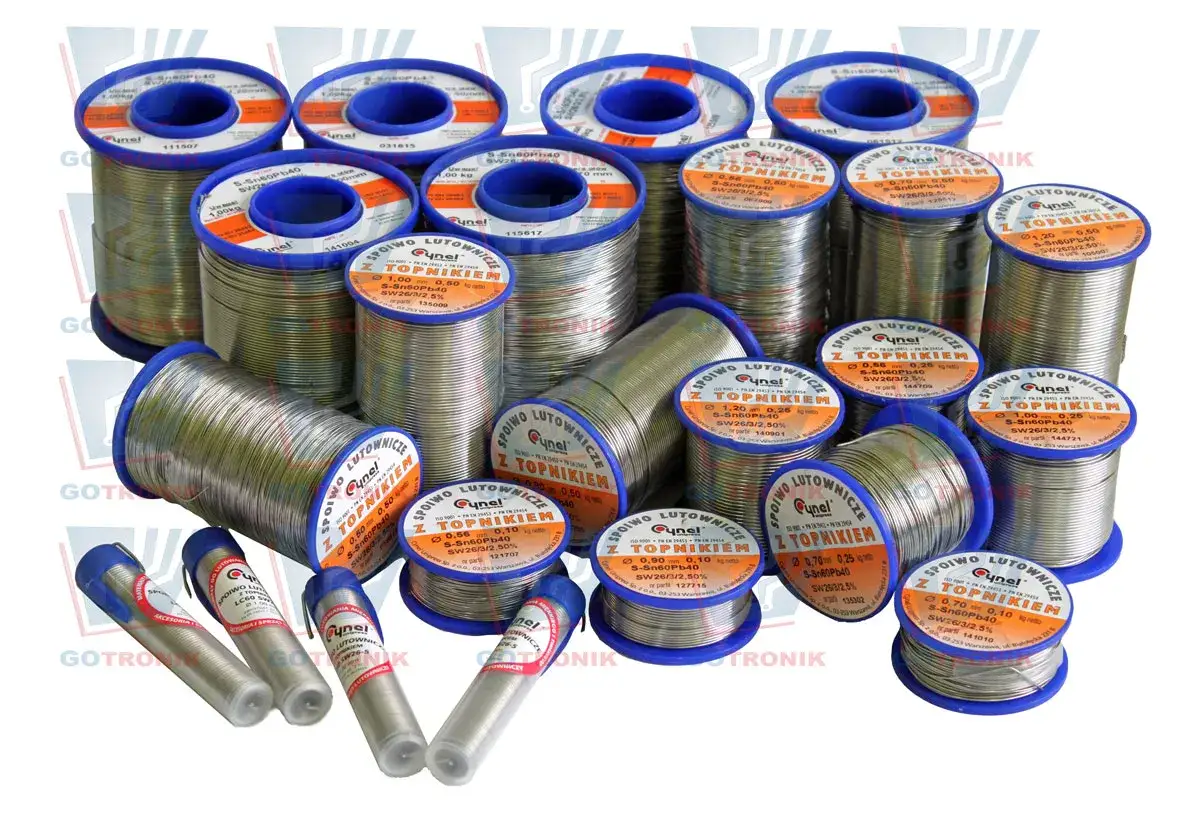

Przy lutowaniu elektroniki najwięcej zależy od tego, czy spoiwo dobrze zwilża pad, nie wymusza niepotrzebnie długiego grzania i pasuje do rodzaju pracy. W praktyce odpowiedź na pytanie, jaka cyna do lutowania elektroniki sprawdzi się najlepiej, zależy od stopu, topnika i średnicy drutu. Poniżej rozkładam to na proste decyzje: co kupić do napraw, kiedy wybrać bezołowiową, a kiedy wygodniejszy będzie klasyczny stop ołowiowy.
Najważniejsze wybory sprowadzają się do trzech rzeczy
- Do większości napraw warsztatowych i hobbystycznych najwygodniejsza jest cyna ołowiowa z topnikiem kalafoniowym lub no-clean.
- Jeśli sprzęt ma być zgodny z wymogami RoHS albo pracujesz na nowej elektronice, bezpieczniejszym wyborem będzie stop bezołowiowy SAC305.
- Do drobnych padów i SMD lepszy jest cieńszy drut, a do przewodów i większych pól lutowniczych możesz sięgnąć po grubszy.
- Topnik w rdzeniu ma równie duże znaczenie jak sam stop. Bez niego nawet dobra cyna potrafi lutować się nerwowo i nieczytelnie.
- Cyny z kwaśnym topnikiem nie używa się do płytek drukowanych. To materiał do innych zastosowań, nie do elektroniki.
Od czego zacząć wybór cyny do elektroniki
Ja zaczynam od zastosowania. Do typowych napraw w domu i warsztacie najczęściej wybieram spoiwo ołowiowe z topnikiem kalafoniowym albo no-clean, bo jest bardziej wybaczające: szybciej rozpływa się po padzie, łatwiej robi ładny menisk i zwykle wymaga mniej walki z temperaturą. Jeśli jednak pracujesz przy urządzeniu przeznaczonym do sprzedaży, przy nowej płytce zgodnej z wymogami środowiskowymi albo po prostu chcesz trzymać się obecnych standardów produkcyjnych, lepiej od razu iść w bezołowiowe SAC305.
Do serwisu i hobby wygoda wygrywa z ideologią, a do produkcji i części projektów zawodowych ważniejsza staje się zgodność materiałowa. To nie jest teoria, tylko praktyka warsztatowa, bo zbyt twardy materiał na początek potrafi zniechęcić bardziej niż źle dobrana lutownica. Zanim więc kupisz pierwszą rolkę, ustal, czy chcesz po prostu lutować bez frustracji, czy spełnić konkretny standard procesu.
Kiedy ten wybór masz już za sobą, warto porównać najpopularniejsze stopy obok siebie, bo różnice w odczuciu pracy są większe, niż sugeruje samo opakowanie.
Jaki stop wybrać do konkretnego zastosowania
Jeżeli miałbym wskazać jeden stop dla początkującego, zwykle wygrywa Sn63Pb37. To eutectic, więc przechodzi z ciekłego w stały praktycznie bez długiej strefy półpłynnej, a to ułatwia utrzymanie ładnego połączenia. Do starszych płytek, drobnych napraw kabli, przewlekanych elementów i większości prac serwisowych to nadal bardzo wygodny wybór.
SAC305 ma sens wtedy, gdy potrzebujesz bezołowiowego standardu. Jest powszechny w elektronice użytkowej, ale wymaga wyższej temperatury i trochę lepszej techniki. Na słabszej lutownicy efekt bywa po prostu gorszy, bo zamiast krótkiego, zdecydowanego grzania zaczynasz męczyć pad kilka sekund za długo.
| Stop | Kiedy go brać | Największa zaleta | Na co uważać |
|---|---|---|---|
| Sn63Pb37 | Serwis, hobby, prototypy, drobne naprawy | Topi się około 183°C i bardzo dobrze się rozpływa | Zawiera ołów, więc nie jest domyślnym wyborem do nowych produktów wprowadzanych na rynek |

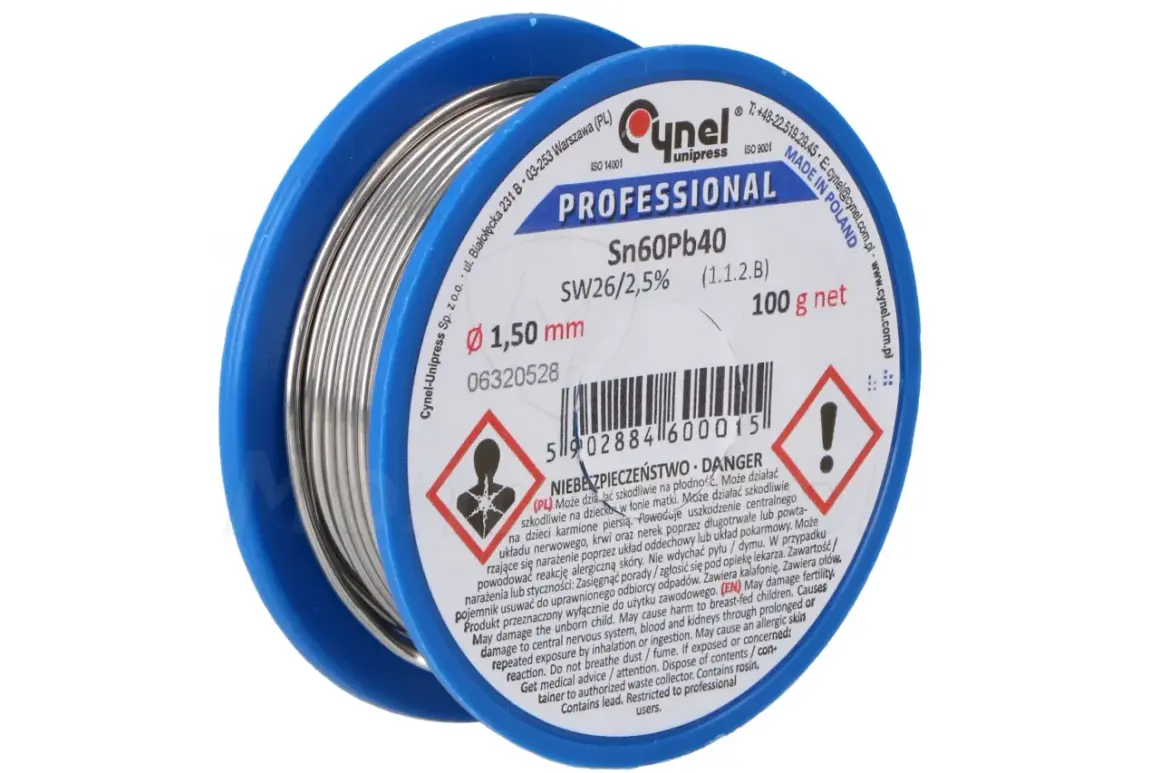

| Sn60Pb40 | Uniwersalne lutowanie w warsztacie | Łatwo dostępny i nadal przyjemny w pracy | Nie daje tak ostrego przejścia jak 63/37, więc przy małych elementach bywa mniej przewidywalny |
| SAC305 | Elektronika zgodna z RoHS, nowsze PCB, produkcja | Bezołowiowy standard o temperaturze topnienia około 217-220°C | Wymaga wyższej temperatury grotu i bardziej zdecydowanej techniki |
Jeśli naprawiasz stare urządzenia, zwracam jeszcze uwagę na jeden detal: im bardziej utleniona lub zmęczona jest płytka, tym bardziej docenisz aktywniejszy topnik albo osobny flux pen. Sama zmiana stopu nie zawsze wystarczy. Następny krok to już średnica drutu, bo to ona decyduje o kontroli nad ilością cyny.
Jak dobrać średnicę drutu i ilość topnika
Średnica drutu jest ważniejsza, niż wielu początkujących zakłada. Zbyt gruby drut zalewa mały pad, zbyt cienki zmusza do długiego dokładania materiału, a to wydłuża grzanie i pogarsza kontrolę. Standard około 0,8 mm jest dobrym punktem startowym dla większości napraw, ale przy małych padach i elementach SMD ja schodzę niżej, a przy przewodach i większych złączach wchodzę wyżej.
| Średnica drutu | Do czego pasuje | Plus | Minus |
|---|---|---|---|
| 0,5-0,7 mm | SMD, drobne poprawki, fine pitch, cienkie pady | Duża kontrola nad ilością materiału | Na większych połączeniach pracuje wolniej |
| 0,8 mm | Uniwersalne naprawy, przewlekane elementy, typowy warsztat | Dobry kompromis między tempem a precyzją | Na mikro-padach może być już za gruby |
| 1,0-1,5 mm | Grubsze przewody, złącza, ekrany, większe pola lutownicze | Szybko buduje spoinę | Łatwo przedawkować cynę i przegrzać miejsce lutowania |
Druga sprawa to zawartość topnika w rdzeniu. Dla większości zastosowań szukam drutu z rdzeniem około 3,3% topnika, bo daje wygodny kompromis między rozpływaniem a ilością osadu. Gdy lutuję coś trudnego, wolę dołożyć topnik osobno niż ratować się przypadkową, bardzo „tłustą” cyną o niepewnym składzie. To daje większą kontrolę i mniej niespodzianek na płytce.
Kiedy średnica i ilość topnika są już ustawione, decyduje jeszcze typ samego rdzenia. I tu różnice w codziennej pracy są naprawdę odczuwalne.
Który topnik sprawdza się w praktyce
Do zwykłych napraw najchętniej biorę no-clean albo łagodnie aktywowany topnik kalafoniowy. No-clean zostawia mało pozostałości i zwykle nie wymaga zmywania, co przy szybkiej naprawie jest po prostu wygodne. Łagodnie aktywowany topnik lepiej radzi sobie z mniej idealnymi padami, zwłaszcza jeśli płytka ma już swoje lata albo powierzchnia nie jest świeża.
Zwilżanie to moment, w którym lut rozpływa się po padzie zamiast zbierać w kulkę. Właśnie topnik odpowiada za to, żeby ten proces zaszedł szybko i czysto. Jeśli go brakuje, cyna zaczyna zachowywać się kapryśnie: robi grudki, ciągnie się za grotem albo nie chce złapać miedzi.
Topnik wodnorozpuszczalny ma większą agresywność i bywa świetny przy trudniejszych połączeniach, ale trzeba go potem dobrze usunąć. To rozwiązanie bardziej produkcyjne niż warsztatowe: daje dobry efekt, lecz wymaga dyscypliny po lutowaniu. Z kolei topnik kwasowy zostawiam poza elektroniką. Kwasowy rdzeń jest dobry do mocno utlenionych metali i prac wysokotemperaturowych, ale w płytkach drukowanych jego pozostałości są po prostu zbyt ryzykowne.
Jeśli używasz no-clean i na płytce zostaje tylko cienki nalot, zwykle go zostawiam. Gdy jednak pojawia się dużo topnika albo pracuję przy sygnałach o dużej impedancji, i tak czyszczę miejsce lutowania środkiem dobranym do danego fluxu. Zwykły IPA nie zawsze wystarcza, więc warto patrzeć na charakter topnika, a nie tylko na nazwę cyny.
Nawet najlepszy topnik nie uratuje złego zakupu, jeśli wpadniesz w kilka klasycznych pułapek.
Czego nie kupować do elektroniki
- Cyny z kwasowym rdzeniem - to materiał do blach i instalacji, nie do PCB. Pozostałości mogą powodować korozję.
- Drutu bez informacji o składzie i topniku - niska cena często oznacza nieprzewidywalne zachowanie na płytce.
- Za grubego drutu do małych padów - łatwo zrobić mostek i przegrzać delikatny punkt lutowniczy.
- Bezołowiowej cyny bez zapasu temperatury - jeśli lutownica jest słaba, praca staje się wolna i męcząca.
- „Uniwersalnego” spoiwa bez danych technicznych - elektronika lubi powtarzalność, nie przypadek.
Warto też pamiętać o zgodności z przeznaczeniem sprzętu. Przy nowych produktach i pracy pod wymagania rynkowe sprawdzenie zgodności z RoHS nie jest dodatkiem, tylko częścią decyzji zakupowej. Gdy ten etap masz za sobą, zostaje już sama technika lutowania, a ona potrafi bardzo mocno poprawić efekt końcowy.
Jak lutować, żeby spoiwo pracowało na twoją korzyść
Najważniejsza zasada jest prosta: rozgrzewasz pad i wyprowadzenie, a dopiero potem podajesz cynę. Nie karmisz grotu, tylko miejsce lutowania. To drobna różnica, ale właśnie ona decyduje o tym, czy lut zrobi się szybko i czysto, czy zacznie wyglądać jak przypadkowa grudka metalu.
- Ustaw temperaturę odpowiednią do stopu. Dla ołowiowych stopów większość producentów podaje okolice 315-343°C, a dla bezołowiowych 371-400°C.
- Oczyść grot i upewnij się, że pad nie jest brudny ani mocno utleniony.
- Dotknij jednocześnie pada i wyprowadzenia, żeby ciepło weszło w oba elementy.
- Podaj cynę w miejsce styku, nie bezpośrednio na grot.
- Odsuń drut, potem grot, i nie ruszaj połączenia do momentu zastygnięcia.
W praktyce te zakresy temperatur traktuję jako punkt startowy, nie dogmat. Duży pad masowy wymaga więcej energii niż mały pin, więc czasem lepiej lekko podnieść temperaturę i skrócić kontakt, niż długo prażyć punkt lutowniczy. Jeśli musisz grzać wiecznie, zwykle problemem nie jest brak cierpliwości, tylko za cienki drut, za mało topnika albo zbyt niska temperatura.
Jeżeli lut pachnie spalonym topnikiem już po chwili, najczęściej oznacza to przegrzanie albo zbyt długi kontakt z grotem. Lepszy lut robi się krócej i pewniej, a nie bardziej brutalnie. Kiedy technika jest poukładana, sensownie jest jeszcze doposażyć warsztat w kilka drobiazgów, które realnie zmieniają jakość pracy.
Co dorzucić do koszyka, żeby jedna rolka wystarczyła na więcej sytuacji
- Flux pen - przydaje się do trudnych padów, poprawek i elementów, które nie chcą złapać cyny od pierwszego podejścia.
- Plecionka miedziana - ratuje sytuację, gdy trzeba zebrać nadmiar spoiwa z mostków lub przelotek.
- Uchwyt do PCB - nie jest obowiązkowy, ale bardzo pomaga przy małych płytkach i precyzyjnych poprawkach.
- Brass wool albo czysta gąbka - porządkują grot szybciej niż improwizowane czyszczenie w trakcie pracy.
- Środek do czyszczenia - przydatny, jeśli po lutowaniu chcesz usunąć resztki topnika z bardziej wymagających miejsc.
Jeśli miałbym zamknąć temat w jednym zdaniu, do większości domowych napraw brałbym cienki lub średni drut z topnikiem no-clean, a stop dobierałbym do celu: Sn63Pb37 albo Sn60Pb40 tam, gdzie liczy się wygoda pracy, oraz SAC305 tam, gdzie ważniejsza jest zgodność z wymaganiami nowej elektroniki. Najwięcej problemów nie robi sama cyna, tylko źle dobrany zestaw: za gruby drut, zbyt słaby topnik albo stop, który nie pasuje do zadania.
