Silnik hydrauliczny to napęd, który zamienia energię cieczy pod ciśnieniem na ruch obrotowy i wysoki moment. W praktyce to właśnie od jego zasady działania zależy, czy układ będzie pracował płynnie, czy będzie się grzał, tracił siłę albo szarpał pod obciążeniem. Poniżej rozkładam temat na części: od budowy i typów, przez parametry pracy, aż po zastosowania i typowe błędy, które warto wyłapać zanim pojawią się koszty.
Najważniejsze rzeczy do zapamiętania od razu
- Moment obrotowy zależy głównie od ciśnienia i pojemności roboczej silnika.
- Prędkość obrotowa wynika przede wszystkim z przepływu oleju.
- Najczęściej spotkasz silniki zębate, gerotorowe, łopatkowe i tłokowe.
- Hydraulika sprawdza się tam, gdzie liczy się duży moment przy małych obrotach i praca pod obciążeniem.
- Zła filtracja, przegrzewanie i źle dobrany przepływ szybko psują efekty nawet dobrego napędu.
Jak działa silnik hydrauliczny od strony przepływu oleju
Gdy rozbieram ten temat na czynniki pierwsze, widzę prostą zasadę: ciecz pod ciśnieniem naciska na element roboczy, a ten zamienia nacisk w obrót wału. Olej wpływa do komory silnika, rozpręża się po przeciwnej stronie i wymusza ruch zębatki, rotorów, łopatek albo tłoków. Ten ruch nie jest przypadkowy - konstrukcja wewnętrzna prowadzi go tak, aby na końcu pojawił się moment obrotowy na wałku wyjściowym.
W praktyce cały cykl wygląda tak:
- Pompa tłoczy olej do silnika z określonym ciśnieniem i przepływem.
- Rozdzielacz kieruje strumień do odpowiedniego kanału wejściowego.
- Ciśnienie działa na powierzchnie robocze wewnątrz silnika.
- Wał zaczyna się obracać, a olej wraca do przewodu powrotnego.
- Zmiana kierunku przepływu pozwala odwrócić obroty, jeśli dana konstrukcja jest do tego przygotowana.
To dlatego silnik hydrauliczny tak dobrze znosi ruszanie pod obciążeniem. Nie potrzebuje wysokich obrotów, żeby od razu oddać użyteczny moment. Warto tylko pamiętać, że w realnym układzie zawsze występują przecieki wewnętrzne i straty tarcia, więc wartości katalogowe są punktem odniesienia, a nie wynikiem z betonu. Żeby zrozumieć, skąd biorą się te różnice, trzeba zejść poziom niżej i spojrzeć na budowę samego silnika.
Z czego jest zbudowany i który wariant wybrać

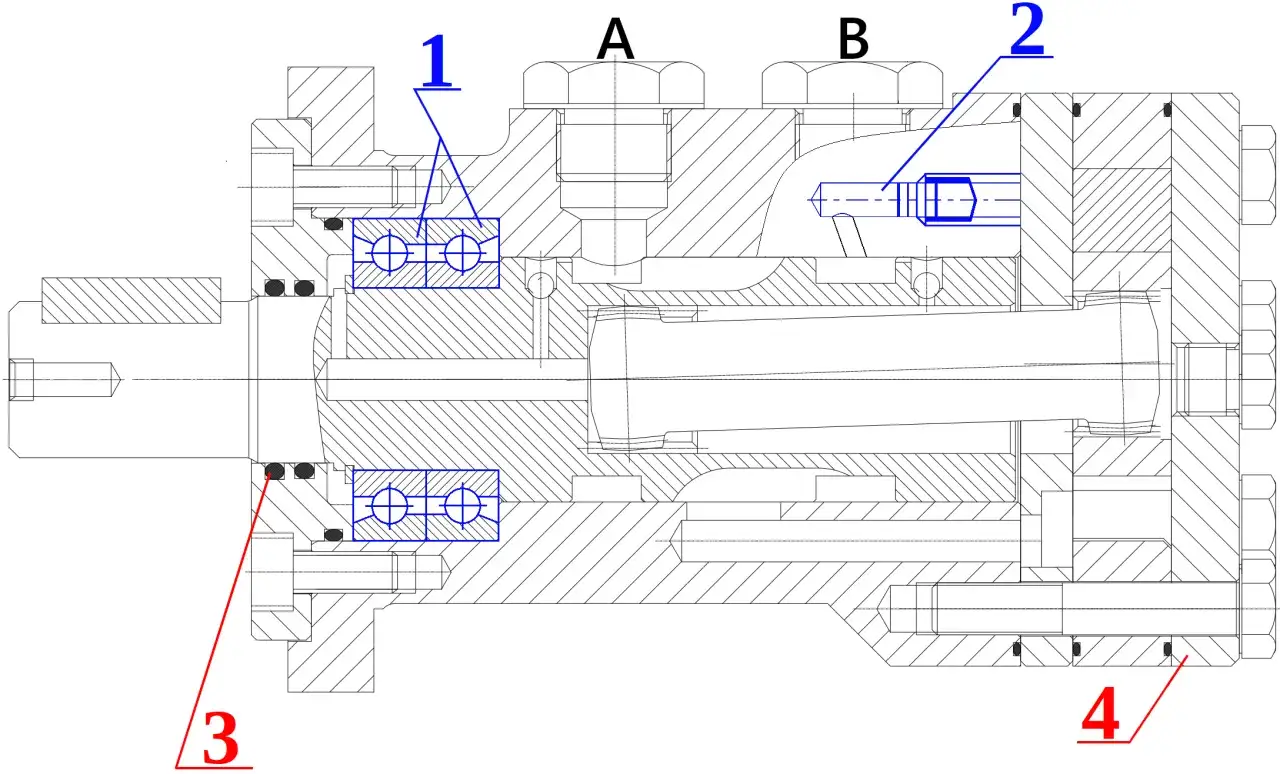

W środku taki napęd nie jest skomplikowany, ale każdy detal ma znaczenie. Zwykle znajdziesz tam obudowę, wał wyjściowy, łożyska, kanały zasilające, uszczelnienia oraz element roboczy, który faktycznie odbiera energię z oleju. W bardziej precyzyjnych konstrukcjach dochodzi jeszcze układ rozdziału przepływu, bo to on decyduje o kulturze pracy, kierunku obrotów i sprawności.
Najczęściej spotykam cztery rodziny silników hydraulicznych. Każda z nich rozwiązuje ten sam problem trochę inaczej, dlatego wybór nie powinien opierać się wyłącznie na cenie.
| Typ | Co go wyróżnia | Kiedy ma sens | Ograniczenia |
|---|---|---|---|
| Zębaty zewnętrzny | Prosta i zwarta konstrukcja, zwykle korzystna cenowo; sprawdza się w umiarkowanej mocy. | Gdy liczy się koszt, prostota i kompaktowy rozmiar. | Nie daje takiego momentu i takiej kultury pracy jak lepsze silniki tłokowe. |
| Gerotorowy | Dobry kompromis między rozmiarem, momentem i prostotą; często pracuje spokojnie przy niskich obrotach. | Podajniki, lekkie napędy robocze, maszyny pomocnicze. | Nie jest pierwszym wyborem do bardzo dużych obciążeń i ekstremalnych warunków. |
| Łopatkowy | Łagodna, dość cicha praca i sensowna sprawność przy umiarkowanych wymaganiach. | Układy, w których ważna jest płynność ruchu i umiarkowany moment. | W cięższych zastosowaniach bywa wypierany przez inne rozwiązania. |
| Tłokowy osiowy | Wysoka sprawność, dobre zachowanie przy średnich i wysokich ciśnieniach, duża uniwersalność. | Gdy potrzebujesz stabilnej pracy, większej mocy i dobrej kontroli. | Jest droższy i bardziej wymagający dla całego układu. |
| Tłokowy promieniowy | Bardzo wysoka gęstość mocy i duży moment przy małych obrotach. | Prasy, wciągarki, ciężkie napędy bezpośrednie. | Zwykle większy gabaryt, wyższy koszt i większe wymagania montażowe. |
Jeśli patrzę na wybór praktycznie, to przy lekkich i średnich zadaniach wygrywa prostota, a przy cięższej pracy zaczyna liczyć się jakość hydrauliki i odporność na obciążenie. Właśnie dlatego dwa silniki o podobnej wielkości mogą zachowywać się zupełnie inaczej. Sama konstrukcja to jednak dopiero połowa historii, bo o efekcie końcowym decydują jeszcze parametry pracy.
Co decyduje o momencie, obrotach i sprawności
Tu robi się najciekawiej, bo wiele osób zakłada, że wystarczy „większa pompa” albo „mocniejszy silnik”. To za proste. Moment obrotowy zależy od ciśnienia i pojemności roboczej, a prędkość od przepływu oleju. Dopiero połączenie tych dwóch rzeczy daje realny efekt na wale.
Moment obrotowy rośnie od ciśnienia
Im wyższa różnica ciśnień między zasilaniem a powrotem, tym większa siła działa na elementy robocze silnika. W uproszczeniu można to zapisać jako zależność T ≈ Δp × Vg / 2π, czyli moment rośnie wraz z ciśnieniem i pojemnością roboczą. Dla przykładu: przy 150 bar i silniku o pojemności 50 cm³/obrót wychodzi teoretycznie około 120 Nm. W praktyce będzie trochę mniej, bo zawsze dochodzą straty mechaniczne i przecieki.
Prędkość zależy od przepływu
Jeśli ten sam silnik dostaje więcej oleju na minutę, obraca się szybciej. To dlatego przy tej samej pojemności roboczej zmiana przepływu od razu zmienia obroty. Dla orientacji: 20 l/min przy 50 cm³/obrót daje około 400 obr./min w idealnych warunkach. Gdy zwiększysz pojemność roboczą do 100 cm³/obrót, obroty spadną mniej więcej o połowę, ale wzrośnie zdolność do pracy z większym momentem.
Przeczytaj również: Klucz udarowy - do czego służy? Wybierz idealny model!
Straty robią większą różnicę, niż się wydaje
W realnym układzie nie pracuje wyłącznie sama geometria silnika. Liczą się też temperatura oleju, jego lepkość, jakość filtracji, uszczelnienia i stan zaworów. Gdy olej się nagrzewa, rosną przecieki wewnętrzne, a sprawność spada. Gdy układ jest zabrudzony, tarcie i zużycie rosną szybciej, niż większość początkujących zakłada. Ja zawsze sprawdzam te elementy razem, bo sam katalogowy moment niewiele znaczy, jeśli układ ma pracować długo i pod obciążeniem.
Skoro wiemy już, od czego zależą parametry, naturalne pytanie brzmi: gdzie taki napęd naprawdę ma przewagę i kiedy warto go wybrać zamiast pneumatyki albo prostszego napędu elektrycznego.
Gdzie hydrauliczny napęd ma przewagę nad pneumatycznym
W warsztacie i w maszynach mobilnych hydraulika wygrywa tam, gdzie potrzeba dużej siły przy małych obrotach. Pneumatyka jest prostsza, lżejsza i często wygodniejsza w narzędziach ręcznych, ale przy ciężkim obciążeniu szybko zaczyna ustępować miejsca hydraulice. Jeśli ktoś buduje napęd do pracy ciągłej, pod dużym momentem i w trudnym środowisku, różnica jest odczuwalna od razu.
| Cechy | Hydraulika | Pneumatyka |
|---|---|---|
| Moment przy małych obrotach | Bardzo wysoki | Zwykle niższy |
| Precyzja i sztywność napędu | Wyższa | Niższa, bardziej „sprężysta” |
| Budowa układu | Pompa, rozdzielacz, przewody, zbiornik, filtracja | Sprężone powietrze i prostsza infrastruktura |
| Czystość i obsługa | Wymaga oleju i szczelności | Łatwiejsza w prostych instalacjach |
| Typowe zastosowania | Prasy, wciągarki, łuparki, napędy robocze | Narzędzia pneumatyczne, lekkie automaty, szybkie cykle |
W praktyce to oznacza tyle: jeśli zależy Ci na lekkim kluczu udarowym albo prostym pistolecie do wydmuchiwania, pneumatyka ma sens. Jeśli natomiast napęd ma ruszać ciężki podajnik, obracać bęben wciągarki albo napędzać łuparkę do drewna, hydraulika daje znacznie więcej możliwości. W elektronarzędziach taki układ pojawia się rzadziej, bo wymaga całej infrastruktury, ale w cięższych maszynach warsztatowych trudno go zastąpić czymś równie odpornym i mocnym.
Żeby jednak układ działał dobrze, trzeba unikać kilku klasycznych pomyłek, bo one najczęściej psują cały efekt, a nie sam silnik.
Pompa i silnik to nie to samo
To jeden z najczęstszych błędów, jakie widzę w praktyce. Pompa zamienia energię mechaniczną w hydrauliczną, a silnik robi dokładnie odwrotnie. Na poziomie konstrukcji oba elementy mogą wyglądać podobnie, ale to nie znaczy, że można je traktować jak zamienne części bez sprawdzenia parametrów. Ta sama obudowa nie oznacza tej samej pracy.
Najczęstsze pułapki są bardzo konkretne:
- dobór silnika o zbyt małej pojemności roboczej, przez co układ nie ma momentu startowego,
- dobór silnika zbyt dużego, przez co napęd obraca się za wolno i marnuje potencjał pompy,
- brak zaworu przelewowego albo złe nastawy zabezpieczenia ciśnienia,
- praca na brudnym oleju, która przyspiesza zużycie uszczelnień i powierzchni roboczych,
- ignorowanie temperatury oleju, co szybko obniża sprawność i podnosi przecieki,
- próba odwracania kierunku bez sprawdzenia, czy dany model nadaje się do pracy rewersyjnej.
Właśnie dlatego zawory nie są dodatkiem, tylko częścią sterowania całym napędem. To one odpowiadają za kierunek przepływu, regulację prędkości i ograniczenie ciśnienia. Bez nich silnik ma zaledwie potencjał, ale nie ma kontroli. Gdy ten element jest źle ustawiony, cały układ pracuje ciężko, głośno i drożej, niż powinien.
Po wyłapaniu tych różnic zostaje ostatnia, bardzo praktyczna rzecz: jak dobrać i utrzymać układ tak, żeby nie przepłacić i nie zajechać go po kilku miesiącach.
Jak dobrać i eksploatować układ, żeby nie przegrzewał oleju
Gdy dobieram taki napęd, zaczynam od dwóch pytań: jaki moment ma być na wałku i z jaką prędkością ma się on obracać. Dopiero potem dobieram pojemność roboczą silnika, wydajność pompy i zawory. To bezpieczniejsza kolejność niż kupowanie „mocniejszego” elementu w ciemno. Dobrze jest też zostawić kilka-kilkanaście procent zapasu na straty, rozruch i realne warunki pracy.
- Określ wymagany moment i zakres obrotów dla konkretnego zastosowania.
- Dobierz pojemność roboczą tak, aby motor nie pracował stale na granicy swoich możliwości.
- Sprawdź przepływ pompy i maksymalne ciśnienie układu razem, a nie osobno.
- Zadbaj o filtrację, bo nawet dobry silnik nie lubi brudnego oleju.
- Uwzględnij chłodzenie, jeśli układ ma pracować długo pod obciążeniem.
- Przy pierwszym uruchomieniu obserwuj temperaturę, hałas i stabilność obrotów.
W serwisie i w budowie nowych układów największą różnicę robią rzeczy nudne: czysty olej, prawidłowo ustawiony zawór przelewowy, dobrze dobrane przewody i rozsądny margines pracy. To właśnie one decydują, czy silnik hydrauliczny będzie działał latami, czy zacznie tracić sprawność po pierwszych problemach z przegrzewaniem. Jeśli pojawiają się objawy typu spadek siły, nierówna praca albo wyraźny wzrost temperatury, najpierw sprawdzam przepływ, filtrację i nastawy zaworów, a dopiero później sam motor.
Co sprawdzam, zanim taki napęd pójdzie w ciężką pracę
Jeśli miałbym zostawić tylko kilka praktycznych wskazówek, zapisałbym je właśnie tak: dobieraj silnik do momentu, a nie do samej „mocy z katalogu”; nie lekceważ przepływu, bo to on ustala obroty; i nie oszczędzaj na filtracji, bo zabrudzenia potrafią zniszczyć cały efekt bardziej niż zły dobór rozmiaru. W układach hydraulicznych najczęściej przegrywa nie sam pomysł, tylko detale wykonania.
Gdy napęd ma pracować spokojnie, bez szarpnięć i bez ciągłego dogrzewania oleju, najlepiej działa prosta zasada: pompa, rozdzielacz, silnik, filtr i chłodzenie muszą być policzone jako całość. Wtedy hydraulika pokazuje swoje najmocniejsze strony, czyli duży moment, odporność na obciążenie i dobrą kontrolę ruchu.
