W warsztacie największe szkody robi nie sam różny standard, tylko przekonanie, że skoro śruba „wchodzi”, to na pewno pasuje. W tym tekście rozkładam na czynniki różnice między gwintami metrycznymi i calowymi, pokazuję, jak je rozpoznać bez zgadywania i kiedy połączenie trzeba po prostu wymienić zamiast ratować siłą. Ja patrzę przede wszystkim na oznaczenie, skok i typ zastosowania, bo to one decydują, czy mocowanie będzie trwałe.
Najważniejsze różnice, które trzeba sprawdzić od razu
- Gwint metryczny opisuje się literą M, średnicą nominalną w milimetrach i skokiem w mm.
- Gwint calowy podaje średnicę w calach i zwykle liczbę zwojów na cal, czyli TPI.
- W praktyce liczą się nie tylko średnica i skok, ale też klasa tolerancji oraz typ zastosowania.
- Standardowy gwint metryczny i współczesny gwint calowy do śrub mają zwykle kąt 60°, więc sam wygląd nie wystarcza do identyfikacji.
- Najpewniejsza metoda to pomiar suwmiarką i grzebieniem do gwintów, a nie dopasowywanie elementu „na siłę”.

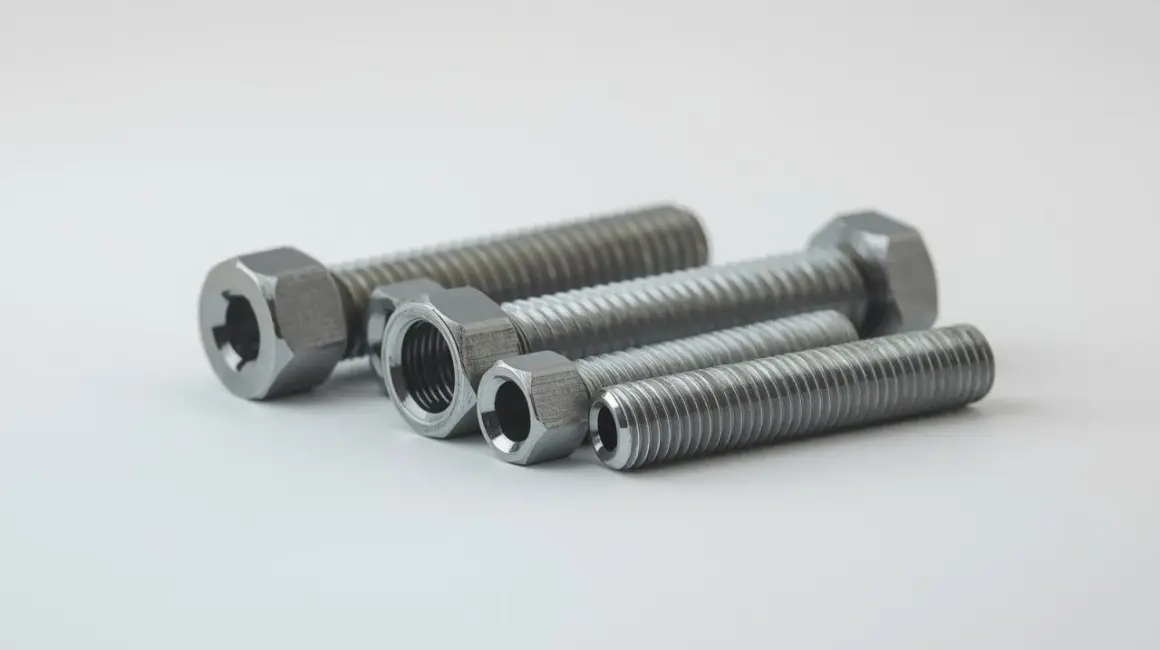

Czym różni się gwint metryczny od calowego w praktyce
Najprościej: w systemie metrycznym średnica nominalna i skok są podawane w milimetrach, a w calowym średnica jest opisana w calach, a zagęszczenie zwojów najczęściej liczy się jako TPI, czyli threads per inch. Dla przykładu M8 oznacza gwint o średnicy nominalnej 8 mm, a 1/4-20 oznacza średnicę 1/4 cala i 20 zwojów na cal. W codziennej pracy ważne jest też to, że gwint metryczny i współczesny gwint calowy do śrub zazwyczaj mają kąt 60°, więc samą geometrią zewnętrzną nie da się ich odróżnić.
Największa różnica nie leży w kształcie, tylko w sposobie opisu i w zestawach wymiarów. W metryce typowe są oznaczenia w stylu M6, M8, M10, a przy drobniejszym skoku dopisuje się wartość w milimetrach, np. M8×1,0. W systemie calowym spotkasz zapisy typu 1/4-20 UNC albo 5/16-18 UNF, a sama klasa tolerancji bywa oznaczana osobno, np. 2A i 2B. W praktyce dla użytkownika liczy się to, że pary z różnych systemów mogą wyglądać niemal identycznie, ale nie pracują razem prawidłowo.
| Cecha | Gwint metryczny | Gwint calowy |
|---|---|---|
| Jednostka średnicy | Milimetry | Cale |
| Jak podaje się skok | W mm, np. 1,25 | Jako TPI, np. 20 zwojów na cal |
| Typowe oznaczenie | M8×1,25 lub M8 | 1/4-20 UNC, 5/16-18 UNF |
| Co najczęściej myli użytkowników | Podobne średnice i podobny wygląd zwoju | Podobne średnice i podobny wygląd zwoju |
| Gdzie spotkasz najczęściej | Maszyny, meble, motoryzacja, konstrukcje w Europie | Sprzęt z USA, starsze maszyny, część połączeń rurowych |
Jeśli zapamiętasz tylko jedną rzecz, niech to będzie ta: kąt zwoju nie wystarcza do identyfikacji. Kiedy już wiesz, jak czytać oznaczenia, pozostaje najważniejsze pytanie: jak sprawdzić gwint w ręku, a nie tylko w katalogu.
Jak rozpoznać gwint bez zgadywania

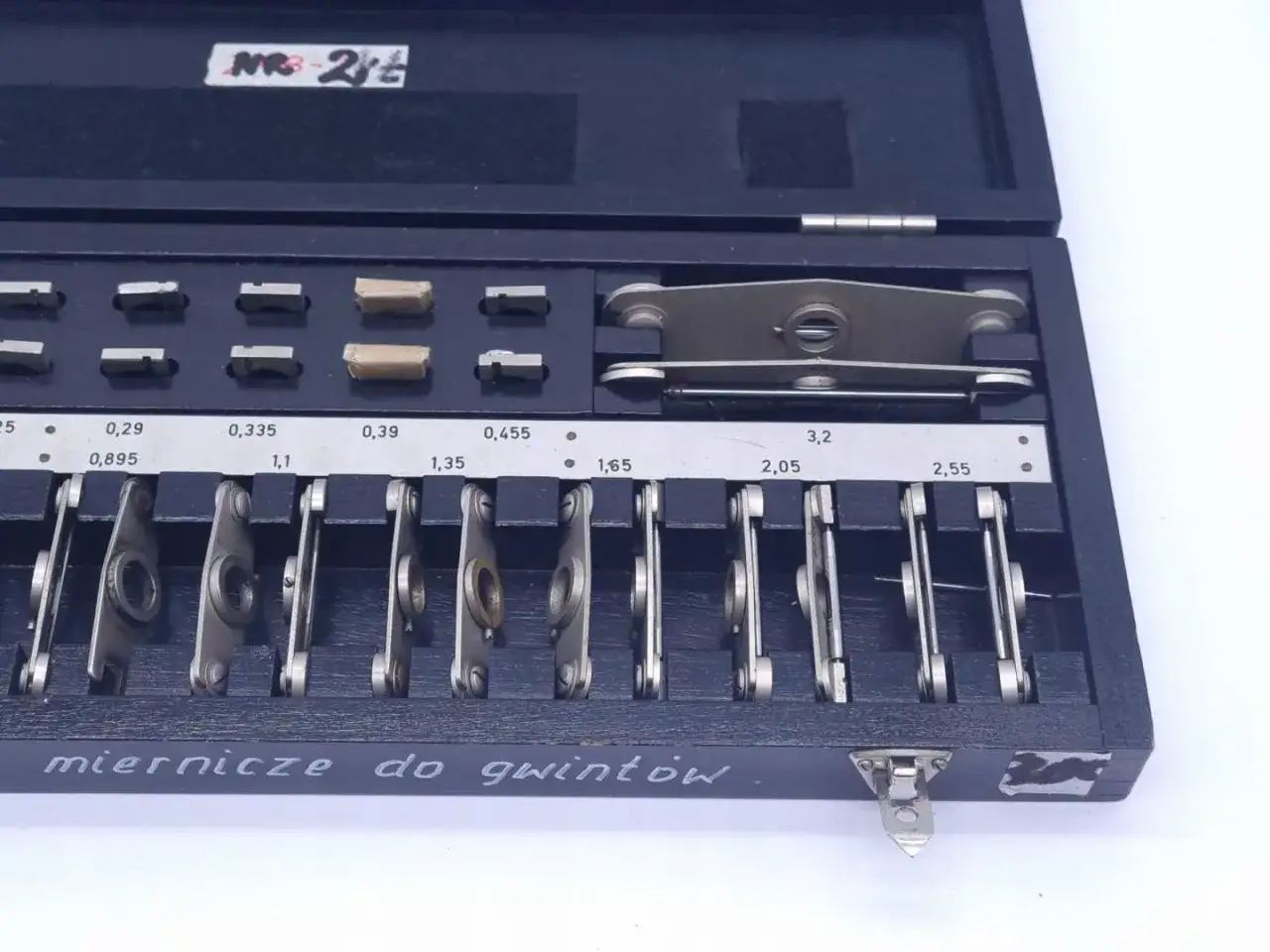

W warsztacie używam prostego schematu: mierzę średnicę, sprawdzam skok i dopiero na końcu patrzę na zastosowanie. Sama suwmiarka powie mi, czy to okolice 6 mm, 8 mm czy 1/4 cala, ale nie rozstrzygnie skoku. Do tego potrzebny jest grzebień do gwintów albo przynajmniej policzenie zwojów na odcinku 10 zwojów i przeliczenie wyniku.
- Oczyść gwint z brudu, farby i korozji. Nawet cienka warstwa nalotu potrafi zafałszować pomiar.
- Zmierz średnicę zewnętrzną śruby albo średnicę wewnętrzną nakrętki. To daje punkt wyjścia, ale jeszcze nie identyfikuje standardu.
- Sprawdź skok. W metryce podajesz go w milimetrach, a w calowym liczysz TPI. Przeliczenie jest proste: skok w mm = 25,4 / TPI, a TPI = 25,4 / skok w mm.
- Porównaj wynik z typowym zastosowaniem. Inny gwint spotkasz w mocowaniu śruby stołowej, a inny w złączu hydraulicznym.
Przykład z praktyki jest prosty: 20 TPI daje skok 1,27 mm, a 16 TPI około 1,59 mm. To nie są różnice kosmetyczne, gdy gwint ma przenosić moment i nie ma się klinować po dwóch obrotach. Jeśli nie masz grzebienia, policz 10 zwojów i zmierz ich długość, bo ten trik zwykle wystarcza do szybkiego rozpoznania.
Ten prosty pomiar zwykle wystarcza, żeby wyłapać pułapki podobnych rozmiarów, ale są też przypadki, w których sam zapis potrafi wprowadzić w błąd.
Dlaczego części, które wyglądają podobnie, nie pasują do siebie
Najwięcej pomyłek bierze się z tego, że średnice i skoki bywają bliskie, ale nie identyczne. M8×1,25 i 5/16-18 UNC różnią się i średnicą nominalną, i skokiem; 3/8-16 UNC oraz M10×1,5 też wyglądają „prawie tak samo”, a jednak po kilku zwojach zaczynają się klinować. Ja traktuję takie zestawienia jako sygnał ostrzegawczy, nie jako coś do dociągnięcia kluczem.
| Gwint metryczny | Najbliższy calowy odpowiednik | Średnica nominalna | Skok / TPI | Wniosek |
|---|---|---|---|---|
| M6×1,0 | 1/4-20 UNC | 6,00 mm vs 6,35 mm | 1,0 mm vs 1,27 mm | Nie zamieniać |
| M8×1,25 | 5/16-18 UNC | 8,00 mm vs 7,94 mm | 1,25 mm vs 1,41 mm | Nie zamieniać |
| M10×1,5 | 3/8-16 UNC | 10,00 mm vs 9,53 mm | 1,5 mm vs 1,59 mm | Nie zamieniać |
| M12×1,75 | 1/2-13 UNC | 12,00 mm vs 12,70 mm | 1,75 mm vs 1,95 mm | Nie zamieniać |
Różnice rzędu kilku dziesiątych milimetra na jednym zwoju brzmią niewinnie, ale na kilku obrotach sumują się na tyle, że gwint zaczyna pracować pod złym kątem i niszczy flankę zwoju. I właśnie tu wychodzi kolejna pułapka: nie każdy gwint calowy jest gwintem do śruby.
Nie każdy gwint calowy jest gwintem do śruby
W praktyce spotykam dwa zupełnie różne światy. Pierwszy to gwinty maszynowe, czyli śruby, nakrętki i elementy złączne, najczęściej w systemie Unified: UNC, UNF, UNEF. Drugi to gwinty rurowe, używane w instalacjach, hydraulice i pneumatyce. Tam rozmiar bywa nominalny, a nie rzeczywisty, więc zapis 1/2 nie oznacza, że suwmiarka pokaże 12,7 mm na zwoju.
| Typ gwintu | Przykład | Kąt / geometria | Jak się uszczelnia | Do śrub i nakrętek |
|---|---|---|---|---|
| Unified maszynowy | UNC, UNF, UNEF | 60° | Nie służy do uszczelniania medium | Tak |
| NPT | Gwint rurowy stożkowy | 60°, profil stożkowy | Na gwincie, zwykle z materiałem uszczelniającym | Nie |
| BSPT | Gwint rurowy stożkowy | 55°, profil stożkowy | Na gwincie | Nie |
| BSPP / G | Gwint rurowy prosty | 55°, profil prosty | Przez podkładkę, O-ring lub powierzchnię przylgową | Nie |
To ważne rozróżnienie, bo w Polsce bardzo łatwo spotkać złącze oznaczone jako G1/2 albo R1/4 i potraktować je jak „jakiś calowy gwint”. W rzeczywistości to rozwiązanie rurowe, a nie śrubowe, więc inne jest zarówno dopasowanie, jak i sposób uszczelnienia. Jeśli masz w ręku instalację wodną, pneumatyczną albo hydrauliczną, nie zakładaj automatycznie, że chodzi o zwykłe mocowanie śrubowe.
Kiedy wiadomo już, co jest czym, zostaje decyzja praktyczna: naprawiać, adaptować czy wymienić.
Jak dobrać zamiennik albo naprawić połączenie
Jeżeli gwint jest zdrowy, ale potrzebujesz przejścia między systemami, adapter ma sens tylko wtedy, gdy nie osłabia połączenia i nie psuje uszczelnienia. W złączach nośnych i dynamicznych bezpieczniej jest zastosować element z właściwym standardem niż liczyć na „prawie pasuje”. W połączeniach rurowych decyduje też szczelność: tam zły typ gwintu potrafi puszczać nawet wtedy, gdy mechanicznie wygląda stabilnie.
- Do lekkich mocowań pomocna bywa tuleja lub redukcja, ale tylko jeśli producent dopuszcza taki element.
- Przy zerwanym gwincie lepsze są wkładki naprawcze, na przykład typu Helicoil, niż doraźne skręcanie większą siłą.
- Po malowaniu, cynkowaniu lub ocynku zawsze sprawdzam pasowanie ręcznie, bo powłoka potrafi zabrać luz roboczy.
- Jeśli śruba wchodzi tylko na dwa zwoje, nie dociągam jej kluczem. To zwykle oznacza błąd standardu albo uszkodzony profil.
W praktyce najgorszy scenariusz to mieszanie standardów w połączeniu, które ma przenosić obciążenie albo trzymać szczelność. Taki „tymczasowy” montaż często kończy się większą naprawą niż wymiana właściwego elementu od razu. Taka dyscyplina oszczędza więcej czasu niż późniejsze rozwiercanie i ratowanie zniszczonego otworu.
Co zapamiętać, żeby nie pomylić mocowania przy następnym projekcie
Ja stosuję cztery proste zasady i rzadko mam potem problem z dopasowaniem elementów. Po pierwsze, zapisuję oznaczenie całe: M8×1,25, 1/4-20 UNC, G1/2. Po drugie, nie zakładam, że podobna średnica oznacza zgodność. Po trzecie, do identyfikacji używam suwmiarki i grzebienia, a nie tylko wzroku. Po czwarte, w połączeniach nośnych nie mieszam standardów, a w rurowych sprawdzam też sposób uszczelnienia.
- Najpierw standard, potem narzędzie, dopiero na końcu siła dokręcania.
- Jeżeli oznaczenie budzi wątpliwości, porównuję skok, a nie samą średnicę.
- Przy częściach importowanych zakładam, że gwint może być calowy, nawet jeśli reszta konstrukcji wygląda „europejsko”.
- W razie wątpliwości wymieniam parę śruba-nakrętka razem, zamiast ratować tylko jedną stronę.
To właśnie ten drobny porządek robi największą różnicę w warsztacie: mniej zerwanych zwojów, mniej luzów i mniej niespodzianek przy montażu importowanych części. Gdy trzymam się tych zasad, wybór między systemem metrycznym a calowym przestaje być zgadywaniem, a staje się zwykłą, szybką czynnością kontrolną.
