Belka przytwierdzona do ocieplonej elewacji nie może pracować na samym styropianie. Przy mocowaniu belki do ściany ocieplonej styropianem liczy się trzy rzeczy: przeniesienie obciążenia do muru nośnego, ograniczenie mostka termicznego i dobór gwintu albo kotwy, która nie poluzuje się po kilku sezonach. Poniżej pokazuję, jak ocenić podłoże, jaki system wybrać i gdzie najczęściej pojawiają się błędy, które potem kosztują najwięcej czasu.
Najważniejsze zasady, zanim przewiercisz ocieplenie
- Styropian nie jest elementem nośnym - belka musi być zakotwiona w murze, nie w warstwie izolacji.
- Przy cięższych elementach najlepiej sprawdza się kotwa chemiczna z prętem gwintowanym i tuleją dystansową albo system dystansowy z separacją termiczną.
- Grubość EPS wydłuża łącznik, ale nie zastępuje właściwego zakotwienia w podłożu.
- Gwint dobiera się do obciążenia i podłoża - najczęściej pojawiają się M10, M12 i M16, ale zawsze decyduje system i obliczenie.
- Otwór trzeba oczyścić i uszczelnić, żeby nie osłabić nośności i nie wprowadzić wilgoci w warstwę elewacji.
Najpierw oceń, czy belka jest dekoracją, czy elementem nośnym
Ja zaczynam od prostego pytania: czy ta belka ma tylko wyglądać, czy ma naprawdę coś utrzymać. To różnica fundamentalna, bo listwa dekoracyjna, mały wspornik albo lekki element osłonowy można zamocować inaczej niż belkę pod pergolę, daszek, zadaszenie tarasu czy konstrukcję, która zbiera wiatr i śnieg.
W praktyce liczą się nie tylko kilogramy samej belki, ale też jej wysięg, czyli odległość od ściany. Im większy wysięg, tym większy moment wyrywający kotwy z muru. Dlatego przy takich detalach nie patrzę wyłącznie na „nośność na sztukę”, tylko na cały układ: belka, łącznik, grubość ocieplenia, typ muru i warunki pracy na zewnątrz.
- Obciążenie stałe - masa samej belki, osprzętu i ewentualnych elementów wykończeniowych.
- Obciążenie zmienne - wiatr, deszcz, śnieg, drgania albo przypadkowe szarpnięcia.
- Rodzaj funkcji - montaż dekoracyjny, wspornikowy czy konstrukcyjny.
- Stan muru - beton, pełna cegła, pustak, mur stary lub spękany.
Jeśli po tej ocenie widzę, że belka ma pracować naprawdę, przechodzę od razu do doboru systemu, bo tu właśnie najłatwiej popełnić kosztowny błąd.
Jak zaplanować mocowanie belki do ściany ocieplonej styropianem

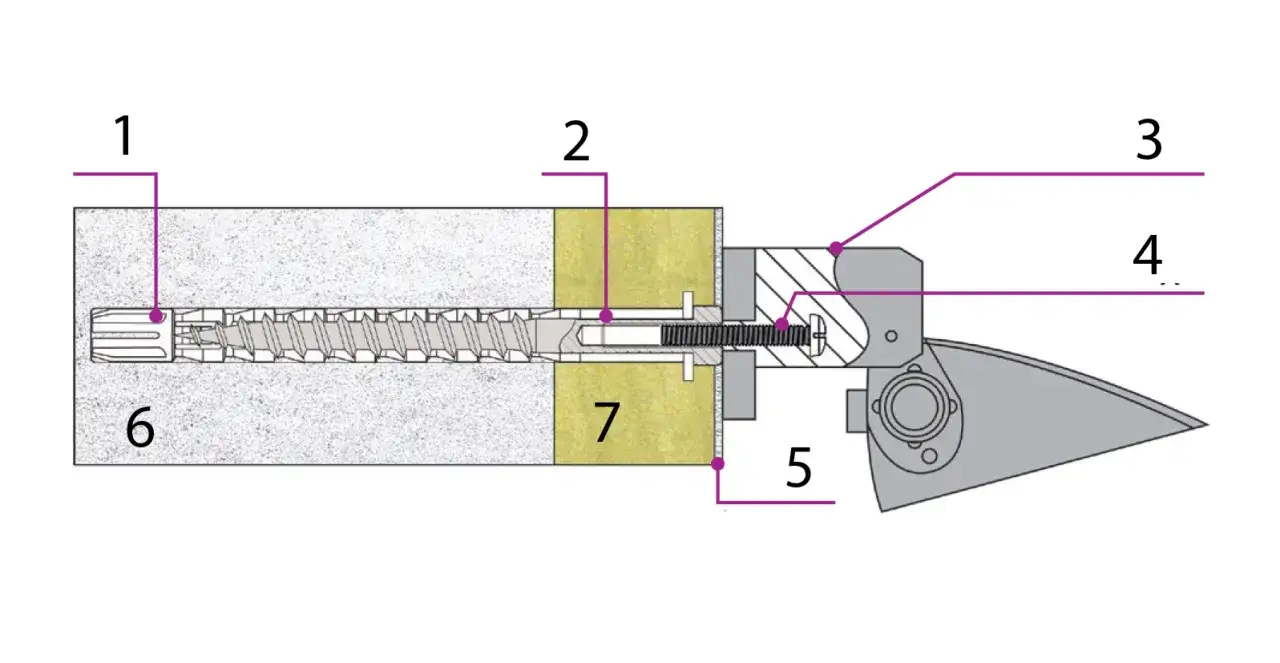

W cięższych zastosowaniach nie szukam „mocniejszego kołka do styropianu”, tylko układu, który przenosi obciążenie na mur nośny i jednocześnie nie zgniata ocieplenia. Najczęściej w grę wchodzi kotwa chemiczna z prętem gwintowanym, system mocowania dystansowego albo solidna konsola z przekładką termiczną.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Kotwa chemiczna + pręt gwintowany + tuleja dystansowa | Cięższa belka, solidny mur, montaż zewnętrzny | Dobre przeniesienie obciążenia, łatwe dopasowanie długości, brak rozpychania podłoża | Wymaga czystego otworu, czasu na wiązanie i starannego doboru średnicy gwintu |
| System dystansowy z separacją termiczną | Belka, pergola, zadaszenie, konstrukcja pracująca na zewnątrz | Lepsza kontrola mostka termicznego, rozwiązanie przewidziane do pracy przez izolację | Wyższy koszt i większa zależność od konkretnego systemu |
| Śruba lub wkręt konstrukcyjny | Lekki element, niewielkie obciążenie, mocne podłoże | Szybki montaż, mniej osprzętu | To nie jest mój wybór dla belki nośnej; przy zewnętrzu łatwo o błędny dobór |
| Konsola stalowa z przekładką termoizolacyjną | Gdy belka ma opierać się na wspornikach | Lepsza stabilizacja i możliwość ukrycia części mocowania | Trzeba bardzo dobrze rozplanować osie, poziomy i odprowadzenie wody |
W praktyce najczęściej widzę gwinty M10, M12 i M16. M8 zostawiam raczej dla lekkich akcesoriów, bo przy belce szybko robi się za mało zapasu. Na zewnątrz wybieram zwykle stal nierdzewną albo ocynk ogniowy, a przy bardziej wilgotnym otoczeniu z większym spokojem patrzę w stronę stali nierdzewnej A4.
Jeśli masz dużą grubość ocieplenia, sam pręt robi się po prostu długi. Przykładowo: przy 20 cm EPS, kilku milimetrach tynku, 4-6 cm elementu mocowanego i wymaganym zakotwieniu w murze łatwo przekroczyć 30 cm długości łącznika, zanim jeszcze doliczysz podkładki i nakrętki. To dobry moment, żeby przestać kupować „na oko” i policzyć wszystko od ściany do ściany.
Gdy już wiesz, jaki system ma sens, warto przejść do samego montażu, bo tu najwięcej zależy od kolejności działań.
Jak wykonać montaż bez zgniatania styropianu
Ja traktuję ten etap bardzo technicznie, bo tutaj nie wybacza się pośpiechu. Najpierw wyznaczam punkty mocowania, sprawdzam poziomy i upewniam się, że trafiam w nośne podłoże, a nie w pustkę albo słaby fragment muru.
- Rozmierzenie - zaznacz osie belki, rozstaw punktów i miejsce wyjścia kotwy.
- Dobór długości - zsumuj grubość ocieplenia, warstw wykończeniowych, grubość elementu mocowanego i wymaganą głębokość zakotwienia.
- Wiercenie - prowadź wiertło prosto, bez szarpania tynku i EPS; przy cięższych mocowaniach korzystaj z prowadzenia lub tulei prowadzącej.
- Przygotowanie otworu - przy kotwie chemicznej otwór trzeba dokładnie oczyścić z pyłu, najlepiej sekwencją przedmuchu i szczotkowania.
- Osadzenie łącznika - wprowadź żywicę od dna otworu, potem pręt gwintowany, lekko go obracając.
- Tuleja dystansowa - wypełnia całą grubość ocieplenia i chroni EPS przed zgniataniem podczas dokręcania.
- Czas wiązania - nie dociągaj belki przed pełnym utwardzeniem żywicy; to jeden z najczęstszych błędów.
- Uszczelnienie - zabezpiecz przejście przez elewację elastycznym materiałem odpornym na warunki zewnętrzne.
Warto zapamiętać jedną rzecz: dokładność otworu i czystość podłoża mają realny wpływ na nośność. W kotwach chemicznych głębokość wiercenia zwykle robi się nieco większą niż sama strefa zakotwienia, żeby było miejsce na pył i prawidłowe osadzenie pręta. Jeśli na tym etapie coś „idzie ciężko”, to nie jest sygnał, żeby dociskać mocniej, tylko żeby sprawdzić średnicę, głębokość i stan muru.
Po poprawnym montażu samej belki następny krok to dopasowanie rozwiązania do rodzaju ściany, bo beton i pustak wymagają zupełnie innego podejścia.
Dobierz rozwiązanie do podłoża, nie tylko do grubości styropianu
To jest punkt, w którym najczęściej wychodzi różnica między porządnym montażem a prowizorką. Ocieplenie może mieć 10, 15 albo 20 cm, ale ostatecznie kotwa pracuje w murze, a nie w warstwie izolacji. Jeśli podłoże jest słabe, kruszące się albo pełne pustek, trzeba zmienić system mocowania, a czasem nawet zrezygnować z bezpośredniego zakotwienia belki w tym miejscu.
| Rodzaj podłoża | Co zwykle działa najlepiej | Na co uważać |
|---|---|---|
| Beton zbrojony | Kotwa chemiczna lub ciężki system mechaniczny z prętem gwintowanym | Długość zakotwienia, odległość od krawędzi i prawidłowe oczyszczenie otworu |
| Pełna cegła lub silikat | Kotwa chemiczna z dobranym prętem gwintowanym | Stan cegły, nośność starego muru i ryzyko wykruszenia przy wierceniu |
| Pustak ceramiczny lub mur z pustkami | Kotwa chemiczna z tuleją siatkową albo system dopuszczony do takich podłoży | Nie każdy mechaniczny łącznik daje tu bezpieczny efekt |
| Stary, spękany lub osłabiony mur | Ocena stanu ściany, wzmocnienie miejsca montażu albo osobna konstrukcja wsporcza | Tu najłatwiej o zbyt duży optymizm i zbyt mało zapasu bezpieczeństwa |
| Sama warstwa ocieplenia | Nie traktuję jej jako podłoża nośnego dla belki | To prowadzi do zgniatania EPS, rozluźnienia połączenia i mostka termicznego |
Jeżeli belka ma naprawdę nieść obciążenie, a mur jest słaby, czasem rozsądniejsza jest osobna konstrukcja wsporcza niż walka z elewacją. To nie jest porażka projektu, tylko uczciwe dopasowanie metody do warunków.
Gdy baza jest już dobrana, zostają jeszcze błędy wykonawcze, które potrafią zepsuć nawet dobry system.
Najczęstsze błędy, które skracają życie mocowania
- Dokręcanie na styropianie - jeśli nie ma tulei dystansowej, EPS zaczyna pracować pod naciskiem i po czasie połączenie siada.
- Zbyt krótki gwint - mało zakotwienia w murze to proszenie się o luzowanie i wyrywanie przy obciążeniu lub wietrze.
- Brak czyszczenia otworu - pył wyraźnie obniża skuteczność kotwy chemicznej i osłabia kontakt z podłożem.
- Zły materiał łącznika - zwykła stal na zewnątrz koroduje szybciej, niż wielu majsterkowiczów zakłada.
- Za mało punktów mocowania - belka działa jak dźwignia, więc pojedyncze mocowanie ma dużo cięższe życie, niż wygląda na papierze.
- Brak uszczelnienia - przez nieszczelność wchodzi woda, a to przyspiesza degradację tynku, muru i samego łącznika.
- Ignorowanie mostka termicznego - metal bez separacji to lokalne wychłodzenie, kondensacja i gorszy komfort użytkowania ściany.
Ja patrzę na takie połączenie całościowo: nośność, korozja, izolacja i detal wykończeniowy muszą grać razem. Jeśli jeden element jest słaby, reszta wcześniej czy później zacznie to odczuwać.
Co sprawdzić przed wierceniem, żeby nie poprawiać elewacji
- czy znam rodzaj muru nośnego i jego stan techniczny,
- czy dobrałem gwint, pręt i tuleję do rzeczywistego obciążenia,
- czy uwzględniłem grubość ocieplenia, tynku i samej belki,
- czy mam przewidziane uszczelnienie przejścia przez elewację,
- czy znam czas wiązania żywicy i nie będę skracał przerwy montażowej,
- czy punkt mocowania nie wchodzi w spękany lub osłabiony fragment ściany.
Jeśli choć na jednym z tych punktów mam wątpliwość, nie wiercę „na próbę”, tylko wracam do doboru systemu. Przy belce na ocieplonej elewacji rozsądny dobór gwintu, dystansu i podłoża decyduje o tym, czy montaż będzie pewny, suchy i trwały przez lata.
