Śruby z gniazdem sześciokątnym wyglądają podobnie, ale w praktyce różnią się średnicą gwintu, długością, rozmiarem gniazda i wysokością łba. Poniżej rozkładam wymiary śrub imbusowych na rzeczy, które naprawdę pomagają przy zakupie i montażu: jak czytać oznaczenia, które średnice są najczęstsze, czym różni się długość od gwintu i kiedy standardowa śruba to za mało.
Najważniejsze parametry, które trzeba sprawdzić przed zakupem
- M oznacza średnicę gwintu, a liczba po „x” najczęściej mówi o długości śruby.
- Do doboru klucza liczy się rozmiar gniazda sześciokątnego, np. 3, 4, 5 albo 6 mm.
- W warsztacie najczęściej spotkasz średnice M3, M4, M5, M6, M8, M10 i M12.
- DIN 912 i ISO 4762 opisują ten sam, bardzo podobny typ śruby z łbem walcowym.
- Długość mierzy się pod łbem, więc „M6x20” to gwint 6 mm i długość 20 mm.
- Klasa wytrzymałości 8.8, 10.9 lub 12.9 wpływa na nośność, ale nie zmienia wymiaru zewnętrznego.
Jak czytać oznaczenie śruby z gniazdem sześciokątnym
Najprostszy zapis wygląda tak: M6x20. Pierwsza liczba mówi o średnicy gwintu metrycznego, druga o długości mierzonej od spodu łba do końca śruby. To ważne, bo w sklepie łatwo pomylić średnicę z długością, a wtedy element po prostu nie pasuje do otworu albo nakrętki.W praktyce śruby z łbem walcowym i gniazdem sześciokątnym opisuje się najczęściej przez normy DIN 912 i ISO 4762. Na rynku spotkasz oba oznaczenia, a dla użytkownika najważniejsze jest to, że chodzi o ten sam podstawowy typ śruby, używany w maszynach, uchwytach, osłonach i wielu mocowaniach warsztatowych.
Warto też rozróżnić dwa pojęcia, które często się mieszają: skok gwintu i długość śruby. Skok mówi, jak gęsto biegną zwoje gwintu, a długość pokazuje, jak długi jest cały element roboczy. Przy zwykłych śrubach metrycznych skok bywa domyślny, ale przy gwincie drobnozwojnym trzeba go podać osobno, na przykład przy M8x1.
Jeśli ten zapis masz już opanowany, znacznie łatwiej przejść do konkretów, czyli do rozmiarów, które w warsztacie pojawiają się najczęściej.
Najpopularniejsze rozmiary w warsztacie
W codziennej pracy najczęściej wracają średnice od M3 do M12. Mniejsze rozmiary trafiają się w elektronice, cienkich osłonach i drobnych mechanizmach, a większe w mocowaniach konstrukcyjnych i maszynowych. Dobrze jest znać nie tylko sam rozmiar M, ale też rozmiar klucza i gabaryt łba, bo to one decydują, czy śruba zmieści się w danym miejscu.

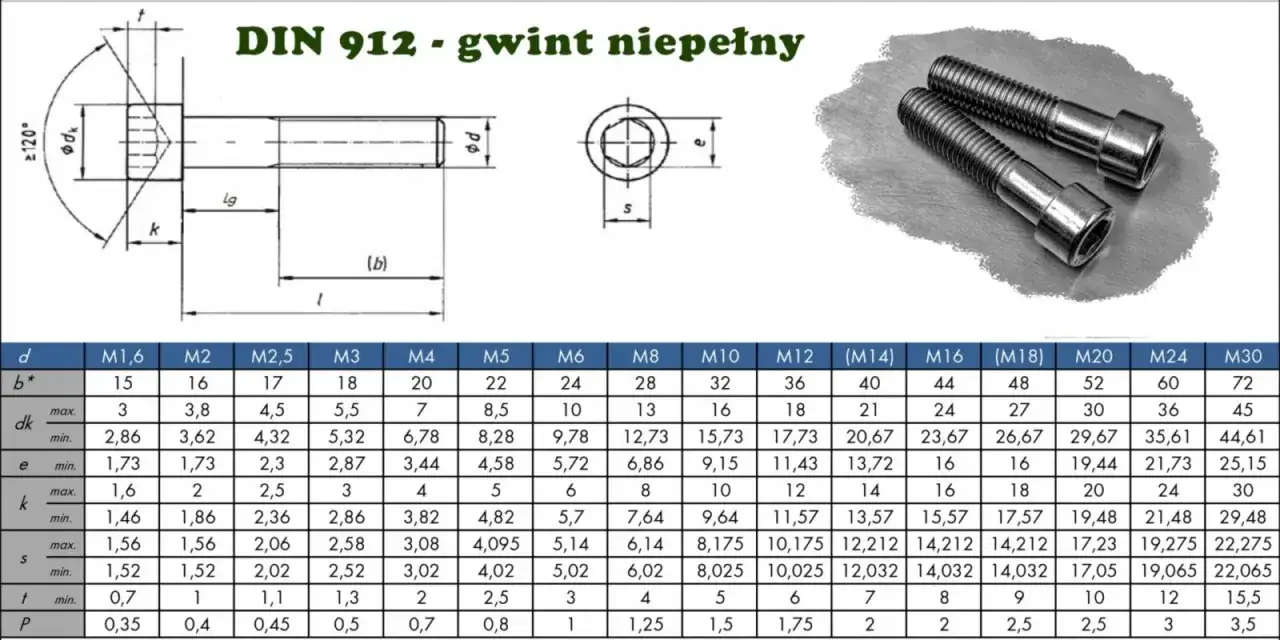

| Rozmiar | Skok gwintu [mm] | Klucz imbusowy [mm] | Średnica łba dk [mm] | Wysokość łba k [mm] | Najczęstsze zastosowanie |
|---|---|---|---|---|---|
| M2 | 0,4 | 1,5 | 3,8 | 2,0 | Bardzo małe elementy, precyzyjne montaże |
| M2,5 | 0,45 | 2 | 4,5 | 2,5 | Drobna mechanika, małe obudowy |
| M3 | 0,5 | 2,5 | 5,5 | 3,0 | Elektronika, uchwyty, lekkie mocowania |
| M4 | 0,7 | 3 | 7,0 | 4,0 | Obudowy, osłony, drobne konstrukcje |
| M5 | 0,8 | 4 | 8,5 | 5,0 | Rowery, meble, lżejsze elementy warsztatowe |
| M6 | 1,0 | 5 | 10,0 | 6,0 | Najbardziej uniwersalny rozmiar do wielu zadań |
| M8 | 1,25 | 6 | 13,0 | 8,0 | Mocniejsze połączenia, elementy nośne |
| M10 | 1,5 | 8 | 16,0 | 10,0 | Cięższe mocowania, większe obciążenia |
| M12 | 1,75 | 10 | 18,0 | 12,0 | Połączenia konstrukcyjne i techniczne |
To, co najbardziej pomaga przy wyborze, to prosty wniosek: większy gwint oznacza nie tylko większą nośność, ale też większy klucz i większy łeb. Przy ciasnym montażu sam symbol M nie wystarczy, bo śruba może być „za gruba” nie przez średnicę gwintu, lecz przez gabaryt główki. Norma idzie zresztą dużo dalej niż M12, ale w domowym i półprofesjonalnym warsztacie zwykle kończy się właśnie na tym zakresie.
Kiedy masz już przed oczami podstawowe rozmiary, kolejne pytanie brzmi zwykle nie „jaki M?”, tylko „jaką długość i jaki gwint wybrać?”.
Jak dobrać długość, gwint i klasę wytrzymałości
Długość śruby mierzy się pod łbem, więc zapis M6x20 oznacza 20 mm części roboczej, a nie całkowitą wysokość elementu. To drobiazg, który w praktyce robi dużą różnicę, bo źle odczytany wymiar potrafi skrócić gwintowanie albo zostawić za mało materiału do skręcenia.
Przy doborze długości patrzę zawsze na trzy rzeczy:
- grubość łączonych elementów,
- głębokość otworu gwintowanego albo długość nakrętki,
- to, czy połączenie ma pracować statycznie, czy będzie narażone na drgania.
W krótszych śrubach gwint często biegnie na całej długości trzpienia. W dłuższych część trzpienia może pozostać gładka i to nie jest wada, tylko cecha wynikająca z normy oraz sposobu przenoszenia obciążeń. Jeśli połączenie jest bardziej wymagające, nie wybieram „na styk” - wolę zostawić trochę zapasu, niż liczyć na to, że śruba dokręci się ledwo do końca i będzie pracować poprawnie.
Do tego dochodzi klasa wytrzymałości. 8.8 wystarcza w wielu zastosowaniach warsztatowych, 10.9 daje wyższy zapas, a 12.9 wybiera się tam, gdzie połączenie jest naprawdę obciążone. W stali nierdzewnej najczęściej spotyka się oznaczenia A2 i A4; A4 lepiej znosi wilgoć i trudniejsze środowisko. Sama klasa nie zmienia wymiaru śruby, ale decyduje o tym, jak bezpiecznie można ją obciążyć.
Po tej selekcji zostaje jeszcze jedna rzecz, którą warto rozważyć: nie każda śruba z gniazdem sześciokątnym ma ten sam łeb i nie każda nadaje się do tego samego miejsca.
Kiedy zwykła śruba imbusowa nie wystarcza
Standardowa śruba z łbem walcowym jest najbardziej uniwersalna, ale nie zawsze najlepsza. W zależności od miejsca montażu sięga się po inne odmiany, bo liczy się nie tylko gwint, lecz także wysokość łba, powierzchnia oparcia i sposób przenoszenia sił.
| Typ | Kiedy ma sens | Na co uważać |
|---|---|---|
| Łeb walcowy | Najbardziej uniwersalne mocowania | Potrzebuje miejsca nad powierzchnią |
| Łeb niski | Gdy brakuje prześwitu | Ma mniejszy zapas wytrzymałości i mniejszą powierzchnię oporową |
| Łeb stożkowy | Gdy łeb ma schować się w materiale | Wymaga odpowiedniego pogłębienia stożkowego |
| Łeb kulisty | Gdy ważny jest wygląd albo mniejsze ryzyko zahaczenia | Zwykle nie zastępuje łba walcowego 1:1 |
Ja patrzę na to dość prosto: jeśli połączenie ma po prostu trzymać, wybieram łeb walcowy. Jeśli konstrukcja jest ciasna albo powierzchnia ma być możliwie gładka, dopiero wtedy szukam innego wariantu. Taki porządek myślenia oszczędza czas, bo od razu zawęża wybór do właściwego typu, zamiast mieszać rozmiar gwintu z kształtem łba. To naturalnie prowadzi do najczęstszych błędów, które pojawiają się już przy zakupie.
Najczęstsze błędy przy doborze i montażu
W warsztacie najwięcej problemów nie wynika z samej śruby, tylko z błędnego odczytania oznaczenia albo z pośpiechu. Kilka pomyłek wraca regularnie, więc warto je mieć z tyłu głowy.
- Mylenie M z długością - M6 nie oznacza 6 mm długości, tylko średnicę gwintu.
- Dobór złego klucza - za mały albo zużyty klucz szybko niszczy gniazdo.
- Ignorowanie skoku gwintu - M8x1 to nie to samo co standardowy M8, a nakrętka musi pasować idealnie.
- Zbyt krótka śruba - po skręceniu zostaje za mało użytecznego gwintu w materiale albo nakrętce.
- Przecenianie klasy wytrzymałości - mocniejsza śruba nie naprawi słabego materiału bazowego.
- Brak uwagi na korozję - w wilgotnym miejscu zwykła stal szybko ustępuje ocynkowi albo nierdzewce.
Gdy mam wątpliwość, sprawdzam najpierw gwint, potem długość, następnie klucz, a dopiero na końcu klasę i powłokę. To prosty porządek, ale naprawdę zmniejsza liczbę nietrafionych zakupów. Jeśli ten nawyk wejdzie w krew, dobór śruby przestaje być zgadywaniem, a staje się zwykłą kontrolą parametrów.
Z takim podejściem najłatwiej zbudować też sensowny zestaw podstawowych elementów, który rozwiązuje większość domowych i warsztatowych napraw bez nerwowego biegania do sklepu.
Co warto mieć pod ręką, żeby nie szukać tej śruby dwa razy
Jeśli pracuję z mocowaniami regularnie, trzymam pod ręką kilka średnic, kilka długości i komplet kluczy imbusowych. W praktyce najlepiej sprawdza się prosty zestaw, który pokrywa większość drobnych napraw i montażu:
- M4, M5, M6 i M8 jako podstawowy trzon warsztatowy,
- klucze 3, 4, 5 i 6 mm, a przy większych mocowaniach także 8 i 10 mm,
- kilka długości w obrębie jednej średnicy, zamiast jednej „na wszelki wypadek”,
- podkładki i nakrętki samokontrujące do połączeń narażonych na drgania,
- środek do zabezpieczania gwintów, gdy połączenie ma zostać stabilne, ale nadal rozbieralne.
To zwykle wystarcza, żeby nie blokować pracy przez brak jednej drobnej śruby. A gdy trzeba dobrać konkretny element, wracam już nie do samego rozmiaru M, tylko do całego zestawu: średnicy gwintu, długości, klucza, wysokości łba i klasy wytrzymałości. Właśnie tak najprościej porządkować mocowania z gniazdem sześciokątnym w codziennej pracy.
