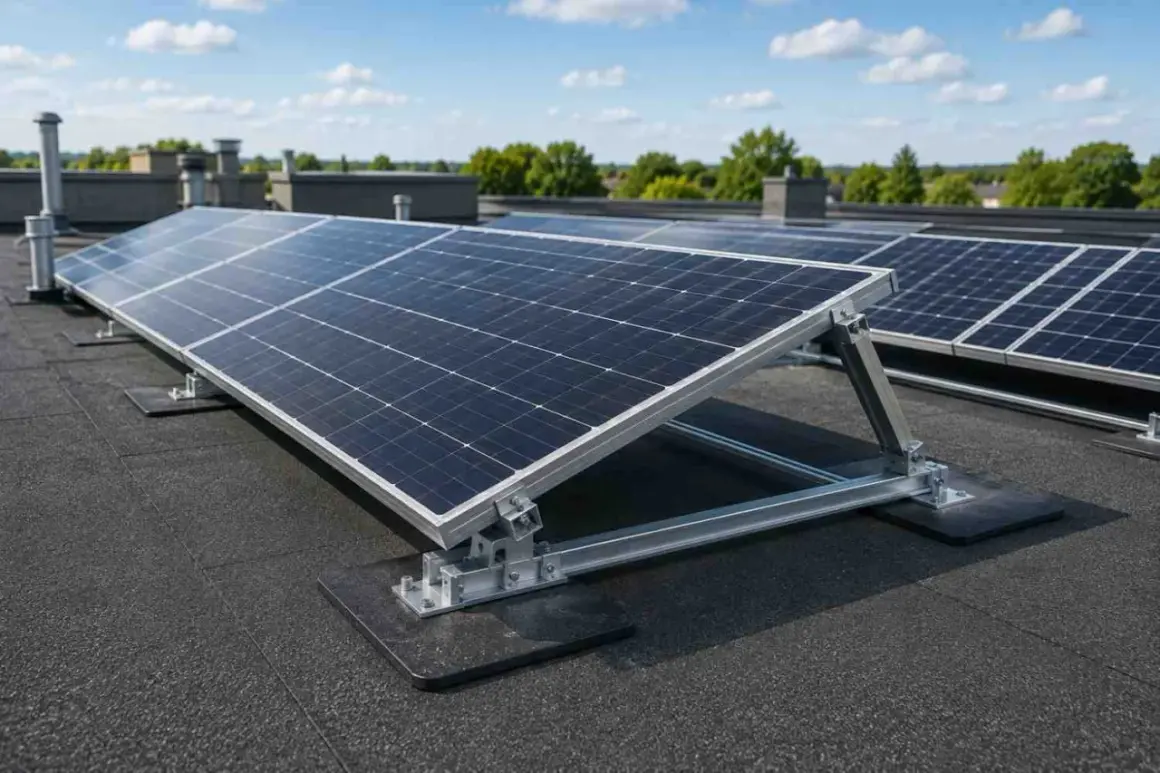

Montaż paneli fotowoltaicznych na dachu z papy nie jest problemem samym w sobie, ale wymaga większej dyscypliny niż na zwykłym dachu skośnym. Tu liczy się nie tylko sam stelaż, lecz przede wszystkim stan hydroizolacji, sposób przeniesienia obciążeń, prowadzenie kabli i to, czy dach po instalacji nadal będzie szczelny. W tym tekście pokazuję, jak podejść do tematu praktycznie: od wyboru systemu mocowania, przez przygotowanie połaci, po najważniejsze kwestie elektryczne.
Najpierw sprawdź stan papy i sposób mocowania, dopiero potem wybieraj panele
- Papa ma być szczelna i stabilna - spękania, pęcherze i rozwarstwienia zwykle oznaczają najpierw naprawę dachu, a dopiero potem PV.
- Na dachu płaskim najczęściej wybiera się konstrukcję balastową albo mechanicznie kotwioną do warstwy nośnej.
- Typowy kąt na dachu płaskim to zwykle niski montaż 5-10°, często w układzie wschód-zachód, bo ogranicza wiatr i dociążenie.
- Przewody DC nie powinny leżeć na papie bez ochrony UV i porządnego prowadzenia po trasie kablowej.
- Przed startem warto mieć ocenę nośności oraz wiedzę, gdzie biegną warstwy dachu, odpływy i ewentualna instalacja odgromowa.
Jak oceniam, czy dach z papy nadaje się pod fotowoltaikę
W praktyce nie zaczynam od paneli, tylko od samego dachu. Papa jest hydroizolacją, więc jej zadaniem jest chronić budynek przed wodą, a nie przenosić przypadkowe obciążenia czy punktowe naprężenia od konstrukcji PV. Jeśli pokrycie jest starsze, miękkie, spękane albo ma liczne łatki, montaż instalacji bez wcześniejszej naprawy zwykle kończy się dokładaniem problemów do problemów.
Najlepiej sprawdzają się dachy, które mają równą powierzchnię, dobre odwodnienie i przewidywalną nośność konstrukcji. Ja zwracam uwagę zwłaszcza na trzy rzeczy: stan warstwy wierzchniej papy, stan podłoża oraz to, czy dach nie pracuje nadmiernie pod obciążeniem śniegiem i wiatrem. W przypadku pokryć bitumicznych ważne jest też to, czy dach był już wcześniej wielokrotnie naprawiany - jeśli tak, inwestor powinien zakładać większe ryzyko miejscowych osłabień.
Jeżeli dach ma już wyraźne oznaki zużycia, bardziej rozsądne bywa najpierw zrobić remont, a dopiero później montować PV. Oszczędność na tym etapie jest pozorna, bo demontaż instalacji przy późniejszej wymianie papy jest droższy niż jednorazowe przygotowanie połaci. Z tego wynika kolejne pytanie: jaki system mocowania naprawdę pasuje do takiego dachu?
Jakie systemy montażowe sprawdzają się najlepiej

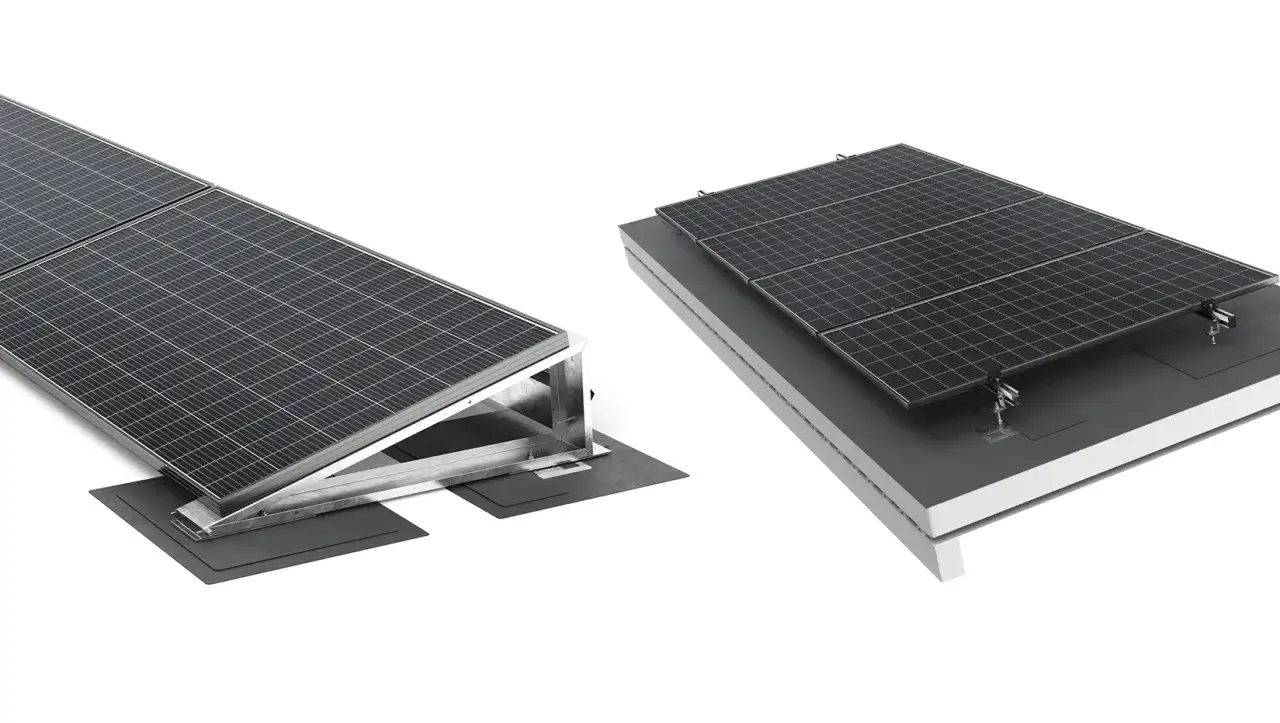

Na dachach z papy najczęściej spotykam trzy podejścia: konstrukcję balastową, montaż mechaniczny do warstwy nośnej oraz rozwiązania klejone lub systemowe, które ograniczają ingerencję w pokrycie. Każde z nich ma sens w innych warunkach i nie ma tu jednego zwycięzcy na wszystkie przypadki.
| System | Kiedy ma sens | Plusy | Minusy | Moja praktyczna uwaga |
|---|---|---|---|---|
| Balastowy | Na dachach płaskich, gdy nośność pozwala na dodatkowy ciężar | Bez perforacji papy, szybki montaż, łatwy serwis | Większe obciążenie dachu i większa wrażliwość na wiatr | To najczęstszy wybór, ale tylko wtedy, gdy konstruktor potwierdzi nośność stropu |
| Mechaniczny | Gdy dach wymaga mocniejszego zakotwienia albo balast byłby zbyt ciężki | Mniej dociążenia, lepsza stabilność w trudnych warunkach wiatrowych | Wymaga bardzo dobrego uszczelnienia i starannego detalu przejścia przez pokrycie | To dobre rozwiązanie, jeśli masz pewny dostęp do warstwy nośnej i fachową ekipę dekarską |
| Klejony / system bezinwazyjny | Gdy producent przewiduje taki wariant dla konkretnego pokrycia | Minimalna ingerencja w dach, mniejsze ryzyko perforacji | Wysokie wymagania co do systemu, przygotowania podłoża i warunków montażu | Nie traktuję tego jako „uniwersalnego kleju do PV” - liczy się certyfikowany system, a nie sam pomysł |
Na dachach płaskich bardzo często wygrywa układ o małym kącie nachylenia, zwykle 5-10°, bo lepiej znosi wiatr i pozwala sensownie rozmieścić moduły. Układ wschód-zachód bywa szczególnie praktyczny na mniejszych połaciach, bo daje więcej miejsca na panelach i często wymaga mniej balastu niż klasyczne ustawienie na południe. Właśnie dlatego przed projektem dobrze jest ustalić nie tylko moc instalacji, ale też geometrię pola montażowego. To prowadzi prosto do przygotowania dachu przed wejściem ekipy.
Co trzeba sprawdzić zanim pojawi się montażysta
Przed rozpoczęciem prac sprawdzam dach tak, jakbym miał na nim później wrócić za kilka lat z serwisem. Nie wystarczy spojrzeć z dołu i stwierdzić, że „papa wygląda okej”. Liczy się nośność, stan warstw, spadki, drogi odpływu wody i to, czy instalacja nie będzie blokowała serwisu dachu.
- Nośność stropu i dachu - konstrukcja musi przenieść ciężar modułów, stelaża, balastu, śniegu i wiatru.
- Stan papy - pęcherze, rozwarstwienia, kruchość i spękania to sygnał ostrzegawczy.
- Spadki i odwodnienie - woda nie może zatrzymywać się pod konstrukcją ani przy odpływach.
- Warstwy dachu - trzeba wiedzieć, gdzie jest warstwa nośna, izolacja i czy można bezpiecznie kotwić system.
- Dostęp serwisowy - zostaw przejścia techniczne i miejsce na przyszłą konserwację.
- Instalacja odgromowa i trasy kablowe - ich kolizje z PV trzeba rozwiązać na etapie projektu, nie na dachu.
W praktyce przyjmuję prostą zasadę: jeśli dach wymaga już naprawy albo budzi jakiekolwiek wątpliwości konstrukcyjne, najpierw idzie opinia techniczna, a dopiero potem projekt PV. To oszczędza nerwów, czasu i pieniędzy, bo źle oceniony dach potrafi unieruchomić całą inwestycję. Skoro dach jest zweryfikowany, można przejść do samej realizacji.
Jak przebiega montaż krok po kroku
Na dobrze przygotowanym dachu montaż nie powinien być improwizacją. Najpierw robi się projekt, potem przygotowuje podłoże, a dopiero później wchodzi z konstrukcją i elektryką. To nie jest etap, na którym warto skracać drogę, bo każdy błąd potrafi wrócić jako przeciek albo spadek uzysku.
- Wykonanie oględzin i pomiarów połaci.
- Sprawdzenie nośności oraz dobranie systemu montażowego do rodzaju papy i konstrukcji budynku.
- Wyznaczenie pól montażowych, stref brzegowych i tras kablowych.
- Oczyszczenie dachu oraz przygotowanie miejsc pod podpory, przelotki lub kotwienie.
- Ustawienie konstrukcji, dociążenie balastem albo wykonanie mocowań mechanicznych.
- Montaż modułów, połączeń DC, zabezpieczeń i uziemienia.
- Kontrola szczelności detali, pomiar elektryczny i odbiór techniczny.
Na papie szczególnie pilnuję jednego: przewody i elementy mocujące nie mogą „pływać” po połaci. Kable prowadzi się w uchwytach odpornych na UV, z zapasem na pracę termiczną, ale bez przypadkowego kontaktu z gorącą lub szorstką powierzchnią pokrycia. Jeśli trzeba wykonać przepust, lepiej użyć systemowego rozwiązania niż liczyć na przypadkową uszczelkę. Z tej strony temat prowadzi już wprost do elektryki, bo tam zaczynają się błędy, których z dachu nie widać.
Na co zwracam uwagę w części elektrycznej
Przy instalacji na dachu z papy elektryka jest równie ważna jak mechanika. Zewnętrznie wszystko może wyglądać porządnie, a i tak problemy pojawią się po pierwszym burzowym sezonie albo po kilku cyklach grzania i chłodzenia. Dlatego projekt DC i AC trzeba prowadzić z myślą o trwałości, a nie tylko o tym, żeby instalacja „ruszyła” w dniu odbioru.
Stringi i napięcie robocze
Dobór liczby modułów w stringu musi uwzględniać temperaturę zimą i maksymalne napięcie wejściowe falownika. W małych instalacjach zwykle spotyka się układy do 1000 V DC, ale nie wolno tego zgadywać „na oko” - parametry trzeba policzyć dla konkretnych modułów i konkretnego inwertera. To ważne zwłaszcza wtedy, gdy dach ma skomplikowany układ i nie każda grupa paneli pracuje w identycznych warunkach nasłonecznienia.
Zabezpieczenia i uziemienie
W praktyce potrzebujesz poprawnie dobranych zabezpieczeń nadprądowych, rozłączania po stronie DC i AC, ograniczników przepięć oraz połączeń wyrównawczych. Uziemienie ram i konstrukcji nie jest ozdobą projektu, tylko realnym elementem bezpieczeństwa. Jeśli dach ma instalację odgromową, trzeba ją skoordynować z PV zamiast prowadzić dwie różne koncepcje obok siebie.
Przeczytaj również: PWM w praktyce - Jak działa i kiedy go używać?
Falownik i trasa kablowa
Falownik najlepiej umieszczać w miejscu suchym, wentylowanym i łatwo dostępnym serwisowo. Na samej połaci ograniczam długość odcinków, które są wystawione na UV i temperaturę, a przejścia przez pokrycie planuję możliwie najkrótsze i najczystsze technologicznie. Im mniej przypadkowych połączeń na dachu, tym mniejsze ryzyko awarii.
Ta część bywa pomijana, bo nie jest tak widoczna jak równe rzędy paneli, ale właśnie tutaj najczęściej rozstrzyga się, czy instalacja będzie bezproblemowa przez lata. A skoro mowa o problemach, warto nazwać te, które naprawdę najczęściej psują efekt.
Najczęstsze błędy, które kończą się przeciekiem albo spadkiem uzysku
W montażu na papie widzę kilka powtarzalnych błędów. Nie są spektakularne, ale ich skutki potrafią być kosztowne, bo pojawiają się po czasie, kiedy nikt już nie pamięta dokładnie przebiegu prac. Najgorsze jest to, że większość z nich da się wyeliminować na etapie projektu.
- Montaż na starej, spękanej papie bez wcześniejszej naprawy lub wymiany pokrycia.
- Wiercenie bez systemowego uszczelnienia, czyli zaufanie przypadkowej masie zamiast detalu projektowego.
- Za mało uwagi dla wiatru - konstrukcja jest „stabilna”, dopóki nie przyjdzie mocniejszy podmuch.
- Źle prowadzone przewody, które leżą na papie, ocierają się o krawędzie albo wiszą bez mocowań.
- Brak miejsca na odwodnienie i serwis, przez co woda stoi przy konstrukcji, a obsługa dachu staje się udręką.
- Zbyt ambitny kąt nachylenia na dachu o ograniczonej nośności, który wymaga nieproporcjonalnie dużego balastu.
Jeżeli miałbym wskazać jeden błąd, który najczęściej robi największą różnicę, to jest nim ignorowanie stanu pokrycia. Moduły i inwerter można wymienić, ale źle zabezpieczonej papy nie naprawia się „przy okazji”. Z tego powodu rozsądnie jest też spojrzeć na koszty z perspektywy całej inwestycji, a nie tylko samego montażu.
Ile to kosztuje i kiedy lepiej najpierw naprawić dach
Na dachu płaskim z papy osprzęt montażowy zwykle podnosi koszt instalacji względem prostego dachu skośnego. W praktyce sama konstrukcja potrafi kosztować około 700-900 zł/kW, a cała instalacja na płaskiej połaci bywa droższa o mniej więcej 5-10% od porównywalnego systemu na dachu skośnym. To nadal jest opłacalne, ale trzeba to uwzględnić na etapie budżetu.
Największą zmienną jest jednak stan dachu. Jeśli papa ma kilka warstw napraw, odspojenia, lokalne przecieki albo ślady zawilgocenia, sensowniej jest w pierwszej kolejności wyremontować pokrycie. W przeciwnym razie oszczędzasz na starcie, a później płacisz za demontaż, przeróbki i serwis. W dodatku na dachach płaskich balast potrafi dodać wyraźne obciążenie - typowo rzędu 10-25 kg/m², a w trudniejszych warunkach jeszcze więcej, więc nośność naprawdę nie jest tu detalem.
Gdy inwestor pyta mnie, czy lepiej „wcisnąć” PV na istniejący dach, czy odświeżyć papę, odpowiedź jest prosta: jeśli dach jest bliski końca swojego życia technicznego, wybieram remont przed montażem. Jeśli pokrycie jest zdrowe, a konstrukcja nośna daje margines bezpieczeństwa, instalacja ma pełen sens. I właśnie ten margines dobrze zabezpieczyć w dokumentacji odbiorowej.
Co powinno zostać w odbiorze, żeby dach i instalacja były spokojne przez lata
Przy odbiorze instalacji zawsze chciałbym widzieć coś więcej niż tylko informację, że „działa”. Dla dachu z papy ważne są zdjęcia przed montażem, opis użytego systemu, schemat trasy kablowej i zapis, gdzie dokładnie wykonano mocowania lub przepusty. To nie jest biurokracja dla zasady, tylko dowód, że późniejszy serwis da się przeprowadzić bez zgadywania.
Dobry protokół powinien też uwzględniać wyniki pomiarów elektrycznych, potwierdzenie działania zabezpieczeń i informację o połączeniach wyrównawczych. Jeśli ekipa zostawia po sobie jasną dokumentację, łatwiej później ocenić, co zostało zrobione systemowo, a co wymaga przeglądu po zimie albo po silnym wietrze. Na takim dachu to właśnie porządek w odbiorze najczęściej odróżnia instalację solidną od instalacji tylko ładnie wyglądającej.
Dobrze wykonany montaż na papie jest bezpieczny i trwały, ale tylko wtedy, gdy dach potraktuje się jak element konstrukcyjny, a nie „tło” dla paneli. Najlepsze efekty daje rozsądny dobór systemu, uczciwa ocena nośności, porządna elektryka i brak kompromisów przy uszczelnieniach.
