Modulacja szerokości impulsów, czyli PWM, to jeden z najpraktyczniejszych sposobów sterowania mocą w elektronice i automatyce domowej. Dobrze działa tam, gdzie trzeba płynnie regulować jasność LED, obroty silnika, moc grzałki albo pracę przetwornicy bez dużych strat ciepła. Poniżej wyjaśniam, jak to działa, co naprawdę oznacza wypełnienie sygnału i kiedy PWM daje przewagę nad prostszymi metodami regulacji.
Najważniejsze fakty o PWM w jednym miejscu
- PWM to szybkie przełączanie sygnału między stanem włączonym i wyłączonym, a nie „miękkie” obniżanie napięcia.
- Wypełnienie mówi, jak długo sygnał jest aktywny w jednym cyklu, a częstotliwość określa, jak często cykl się powtarza.
- Technika sprawdza się szczególnie przy LED-ach, silnikach DC, grzałkach, zasilaczach impulsowych i niektórych układach audio.
- W praktyce największe znaczenie mają dobór częstotliwości, element wykonawczy i poprawne prowadzenie masy oraz przewodów.
- Sprzętowy PWM w mikrokontrolerze zwykle jest lepszy niż programowy, bo nie obciąża procesora i trzyma czasy dokładniej.
Jak działa modulacja szerokości impulsów

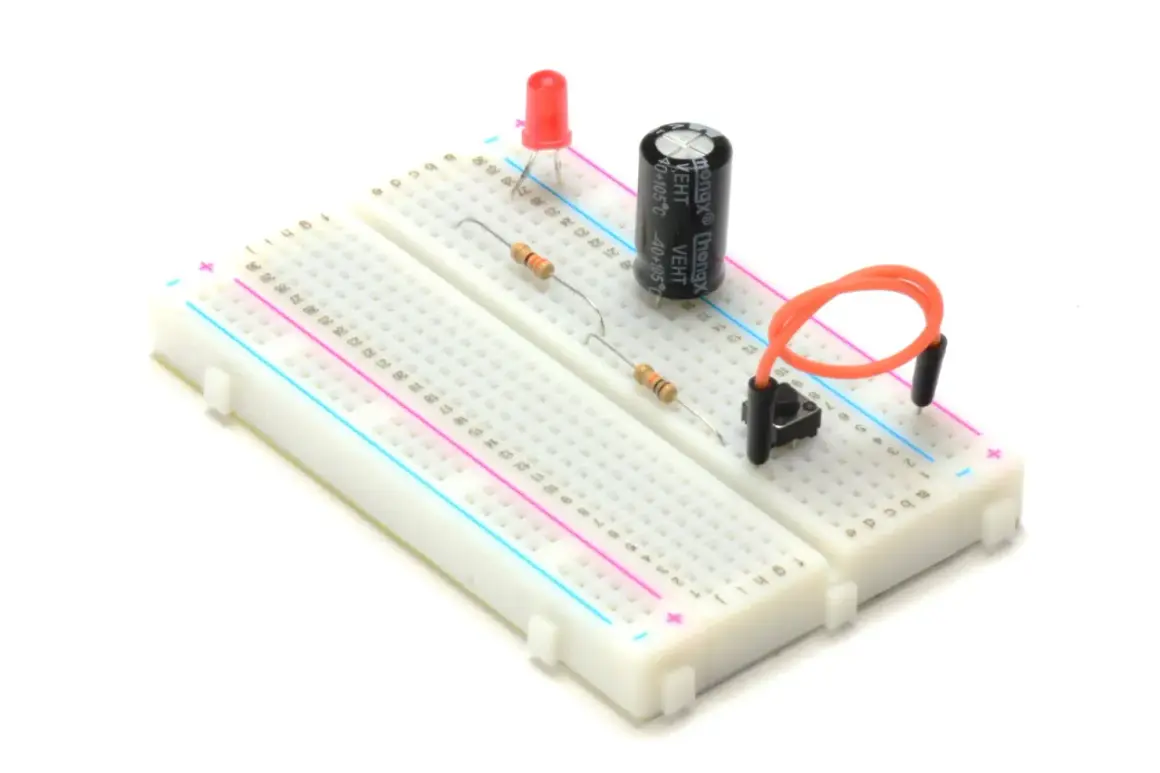

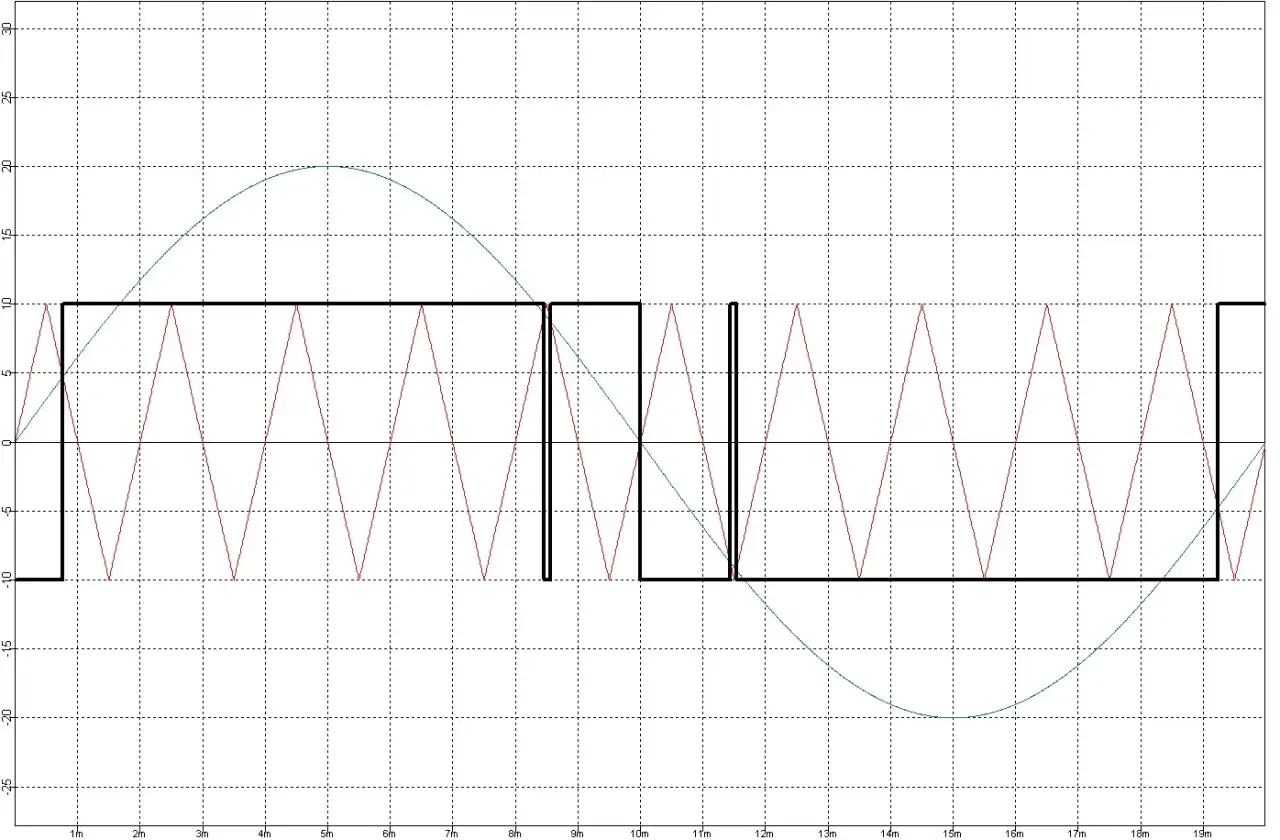

Najprościej mówiąc, PWM polega na tym, że układ bardzo szybko przełącza wyjście między stanem wysokim i niskim, a informacja o „mocy” kryje się w tym, przez jaką część czasu sygnał pozostaje włączony. Jeśli cykl trwa 1 ms, a sygnał jest aktywny przez 0,5 ms, masz 50% wypełnienia. Jeśli aktywny jest przez 0,1 ms, to wypełnienie wynosi 10%.
Ja lubię tłumaczyć to tak: PWM nie zmniejsza napięcia w sposób ciągły, tylko dawkuje energię porcjami. Dla obciążenia liczy się efekt średni, a nie pojedynczy impuls. Dlatego grzałka „widzi” mniej więcej średnią moc, silnik reaguje na uśredniony moment, a LED świeci słabiej lub mocniej w zależności od udziału czasu w stanie aktywnym.
To rozróżnienie jest ważne, bo PWM nie działa identycznie w każdym układzie. Obciążenie rezystancyjne, indukcyjne i optyczne reagują inaczej, więc ten sam sygnał może dać bardzo różny efekt końcowy. Właśnie dlatego przy PWM zawsze patrzę nie tylko na sam przebieg, ale też na to, co jest do niego podłączone.
Żeby dobrze dobrać parametry, trzeba jeszcze rozdzielić pojęcia wypełnienia i częstotliwości, bo to one robią największą różnicę w praktyce.
Co oznacza wypełnienie i częstotliwość
Wypełnienie to procent czasu, przez który sygnał pozostaje w stanie aktywnym w jednym okresie. Częstotliwość mówi natomiast, ile takich okresów przypada na sekundę. Oba parametry są ważne, ale odpowiadają za co innego: wypełnienie reguluje ilość przekazywanej energii, a częstotliwość wpływa na płynność pracy, hałas, migotanie i zakłócenia.
| Parametr | Co opisuje | Praktyczny efekt |
|---|---|---|
| Wypełnienie | Udział czasu „ON” w całym cyklu | Decyduje o średniej mocy dostarczanej do obciążenia |
| Częstotliwość | Ile cykli pojawia się w jednej sekundzie | Wpływa na migotanie, piszczenie i zakłócenia elektromagnetyczne |
| Okres | Czas trwania jednego pełnego cyklu | Pozwala policzyć, jak długo trwa impuls w danym ustawieniu |
Przykład jest prosty: przy 1 kHz jeden okres trwa 1 ms. Jeśli ustawisz 25% wypełnienia, sygnał będzie aktywny przez 0,25 ms i nieaktywny przez 0,75 ms. Przy 75% wypełnienia proporcja odwraca się na korzyść stanu aktywnego. W teorii brzmi to banalnie, ale w praktyce właśnie te liczby decydują o tym, czy LED będzie świecić równo, czy silnik zacznie szarpać.
Warto też pamiętać, że 50% wypełnienia nie musi oznaczać połowy efektu „na oko”. Dla LED-ów odczuwana jasność nie rośnie liniowo, dlatego w bardziej dopracowanych projektach stosuje się korekcję gamma. To jeden z tych detali, które oddzielają prosty prototyp od układu, który naprawdę wygląda i działa dobrze.
Skoro wiadomo już, jak czytać parametry, można przejść do tego, gdzie PWM daje najlepszy efekt w warsztacie i w typowych układach elektrycznych.
Gdzie PWM sprawdza się najlepiej w elektryce i warsztacie
PWM ma sens wszędzie tam, gdzie chcesz regulować moc bez dużych strat energii. Najczęściej spotkasz je w sterowaniu LED-ami, silnikami DC, wentylatorami, grzałkami, przetwornicami i układami audio klasy D. W projektach DIY to naprawdę uniwersalne narzędzie.
| Zastosowanie | Co reguluje PWM | Na co zwrócić uwagę |
|---|---|---|
| Taśmy LED i oświetlenie | Jasność | Zbyt niska częstotliwość daje migotanie, a przy większych mocach potrzebny jest MOSFET |
| Silniki DC | Obroty i moment | Obciążenie jest indukcyjne, więc trzeba pilnować diody, drivera i zakłóceń |
| Grzałki | Moc grzania | Bezwładność cieplna jest duża, więc PWM może działać nawet przy niższych częstotliwościach |
| Wentylatory | Prędkość obrotowa | Nie każdy wentylator lubi ten sam sposób sterowania, więc warto sprawdzić specyfikację |
| Zasilacze impulsowe | Pracę klucza i sprawność | Tu liczy się poprawny dobór częstotliwości, filtracji i elementów mocy |
Jest jeszcze jedna częsta pułapka: w modelarstwie i serwach hobbystycznych szerokość impulsu bywa używana do kodowania pozycji, a nie bezpośrednio mocy. To podobna rodzina sygnałów, ale inny cel. W praktyce oznacza to, że nie każdy „PWM” zachowuje się tak samo, nawet jeśli nazwa brzmi znajomo.
W sprzęcie warsztatowym szczególnie dobrze sprawdza się prosty układ: źródło PWM, tranzystor MOSFET logic-level i odpowiednio dobrane zasilanie. Taki zestaw daje dużą kontrolę przy niewielkich stratach, o ile nie przeciążysz elementów i nie zignorujesz części mocy. To prowadzi wprost do pytania, kiedy PWM wygrywa z klasyczną regulacją liniową.
PWM a regulacja liniowa i kiedy warto wybrać które rozwiązanie
Regulacja liniowa i PWM prowadzą do podobnego efektu użytkowego, ale robią to zupełnie inaczej. W układzie liniowym nadmiar napięcia zamieniasz w ciepło. W PWM energia jest podawana impulsowo, więc straty na elemencie wykonawczym zwykle są dużo mniejsze.
| Cecha | PWM | Regulacja liniowa |
|---|---|---|
| Sprawność | Zwykle wysoka, bo element pracuje głównie jako przełącznik | Niższa, bo nadmiar energii zamienia się w ciepło |
| Straty cieplne | Niewielkie przy dobrze dobranym kluczu i częstotliwości | Duże przy większej różnicy napięć i prądu |
| Płynność regulacji | Bardzo dobra, ale zależy od obciążenia | Naturalna i przewidywalna |
| Złożoność | Wymaga sterowania i często dodatkowych elementów mocy | Bywa prostsza w małych układach |
| Typowe zastosowanie | LED, silniki, zasilacze, przetwornice | Niewielkie prądy, prostsze układy, gdzie sprawność nie jest krytyczna |
Dobry przykład liczbowy wygląda tak: jeśli zasilasz układ z 12 V i chcesz zejść do odpowiednika 6 V przy prądzie 1 A, regulator liniowy musi rozproszyć około 6 W ciepła. To już nie jest drobiazg, tylko realny problem termiczny. PWM zwykle poradzi sobie z tym znacznie lepiej, choć oczywiście nie oznacza to strat równych zeru.
Ja w praktyce wybieram PWM wtedy, gdy liczy się sprawność, temperatura obudowy albo możliwość pracy z wyższym prądem. Regulacja liniowa ma sens, gdy obciążenie jest małe, projekt ma być banalny albo zależy mi na absolutnie spokojnym przebiegu bez przełączania. Z tych różnic wynikają też typowe błędy, które można popełnić już przy pierwszym uruchomieniu.
Najczęstsze błędy przy używaniu PWM
Najwięcej problemów nie wynika z samej techniki, tylko z tego, że ktoś traktuje PWM jak uniwersalny przycisk „mniej mocy” i nie patrzy na charakter obciążenia. W praktyce błędy są dość powtarzalne.
- Zbyt niska częstotliwość - przy LED-ach pojawia się migotanie, a przy silnikach i wentylatorach słyszysz piszczenie albo czujesz szarpanie.
- Bezpośrednie sterowanie z pinu mikrokontrolera - przy większym prądzie to proszenie się o przegrzanie wyjścia lub niestabilną pracę.
- Brak diody przy obciążeniu indukcyjnym - silnik, cewka czy przekaźnik potrafią wygenerować przepięcia, które niszczą tranzystor.
- Zakładanie liniowej reakcji obciążenia - 30% wypełnienia nie zawsze daje 30% odczuwalnego efektu, zwłaszcza w świetle i akustyce.
- Zły pomiar - zwykły multimetr pokaże wartość uśrednioną albo losowy odczyt, ale nie pokaże poprawnie kształtu sygnału.
- Ignorowanie zakłóceń EMI - szybkie zbocza i długie przewody potrafią siać zakłóceniami po całym układzie.
- Brak martwego czasu w mostkach - przy sterowaniu półmostkiem lub mostkiem H trzeba zapobiec jednoczesnemu przewodzeniu tranzystorów, inaczej robi się zwarcie.
Najbardziej mylący bywa ostatni punkt, bo na schemacie wszystko wygląda poprawnie, a problem wychodzi dopiero pod obciążeniem. Dlatego przy PWM nie ufam samemu „teoretycznemu” ustawieniu procentów. Zawsze patrzę na to, co dzieje się z temperaturą, hałasem i przebiegiem na wyjściu.
Żeby uniknąć tych pułapek, warto podejść do pierwszego układu metodycznie, a nie na wyczucie. To zwykle oszczędza więcej czasu niż późniejsze poprawki po uszkodzeniu elementów.
Jak podejść do PWM w praktyce, żeby projekt działał stabilnie
Jeśli składam prosty układ w warsztacie, idę zawsze tym samym tokiem: najpierw obciążenie, potem element wykonawczy, a dopiero na końcu częstotliwość i wypełnienie. Taka kolejność zmniejsza ryzyko, że zbyt szybko ustawisz parametry, których obciążenie po prostu nie toleruje.
- Określ, co sterujesz: LED, silnik, grzałkę, wentylator czy przetwornicę.
- Sprawdź, czy obciążenie jest rezystancyjne, indukcyjne czy wymaga dedykowanego sterownika.
- Wybierz sprzętowy PWM, jeśli mikrokontroler go oferuje, bo wtedy timer robi robotę bez obciążania CPU.
- Dobierz tranzystor lub driver do prądu i napięcia, a przy silnikach dodaj zabezpieczenie przed przepięciami.
- Ustaw częstotliwość tak, żeby nie było migotania, piszczenia i nadmiernych strat przełączania.
- Sprawdź przebieg oscyloskopem, a jeśli go nie masz, chociaż oceń temperaturę elementów i stabilność pracy pod obciążeniem.
W praktyce dobrze działa też prosty test krokowy: zaczynasz od niskiego wypełnienia, potem zwiększasz je o kilka lub kilkanaście punktów procentowych i obserwujesz, jak reaguje układ. Przy LED-ach patrzysz na migotanie i równomierność świecenia, przy silnikach na dźwięk i moment, a przy grzałkach na czas dojścia do temperatury.
Jeżeli projekt ma pracować długo, zwracam uwagę także na temperaturę tranzystora, długość przewodów i jakość masy. Właśnie te trzy rzeczy potrafią zdecydować, czy PWM działa elegancko, czy tylko „na stole” i przez chwilę. Dobrze dobrany układ jest cichy, chłodny i przewidywalny, a to w warsztatowej praktyce ma większą wartość niż sama teoria sygnału.
Co warto zapamiętać, zanim wybierzesz sterowanie PWM
PWM nie jest sztuczką, tylko bardzo skutecznym sposobem kontroli energii tam, gdzie szybkie przełączanie daje lepszy efekt niż płynne zbijanie napięcia. Największą przewagę widać wtedy, gdy zależy ci na sprawności, mniejszych stratach ciepła i łatwej regulacji od zera do maksimum.
Jeśli masz prosty projekt LED albo napęd małego silnika, PWM zwykle będzie najlepszym punktem wyjścia. Jeśli jednak pracujesz z większym prądem, obciążeniem indukcyjnym albo wrażliwym układem, nie wystarczy samo ustawienie procentów. Trzeba jeszcze dobrać częstotliwość, element mocy, zabezpieczenia i sposób pomiaru.
Właśnie dlatego ja traktuję PWM jako narzędzie bardzo wygodne, ale nie bezobsługowe: dobrze wdrożone daje świetne rezultaty, źle dobrane szybko ujawnia ograniczenia całego układu. I to jest chyba najuczciwsza odpowiedź na temat PWM w praktyce warsztatowej.
