W praktyce hasło konektory elektryczne rodzaje obejmuje zarówno proste złączki do przewodów, jak i złącza panelowe, komputerowe czy przemysłowe. Dobrze dobrany konektor decyduje nie tylko o wygodzie montażu, ale też o tym, czy połączenie będzie stabilne, odporne na drgania i łatwe w serwisie. Poniżej rozbijam temat na konkretne typy, pokazuję ich zastosowania i podpowiadam, czym kieruję się przy wyborze.
Najważniejsze różnice sprowadzają się do zastosowania i sposobu montażu
- Najpierw patrzę na to, czy połączenie ma być stałe, półstałe czy rozłączalne.
- W warsztacie i domu najczęściej wygrywają złączki dźwigniowe, fastony, oczkowe i widełkowe.
- W elektronice i automatyce często spotkasz goldpiny, JST, RJ45, USB i M12.
- O wyborze decydują przede wszystkim prąd, napięcie, drgania, wilgoć i liczba cykli łączenia.
- Najwięcej problemów powoduje nie sam typ złącza, tylko zły dobór przekroju przewodu i niedokładny montaż.
Jak rozumiem konektor i dlaczego pod jedną nazwą kryje się kilka grup
Konektor to po prostu element, który łączy przewody, płytki lub urządzenia tak, aby prąd albo sygnał mógł przejść dalej. W praktyce pod tym słowem mieszają się różne rozwiązania: od prostych końcówek zaciskanych, przez szybkozłączki, aż po wielopinowe złącza do paneli i maszyn. Dlatego przy wyborze nie patrzę wyłącznie na nazwę, tylko na rodzaj połączenia, warunki pracy i to, jak często trzeba będzie je rozłączać.
Najwygodniej myśleć o złączach w trzech osiach: przewód do przewodu, przewód do płytki oraz przewód do panelu lub urządzenia. Inne wymagania ma połączenie w lampie warsztatowej, inne w rozdzielnicy, a jeszcze inne w czujniku M12 pracującym w wilgoci i drganiach. I właśnie dlatego w następnym kroku rozbijam temat na konkretne typy, bo sama nazwa złącza bez kontekstu mówi za mało.

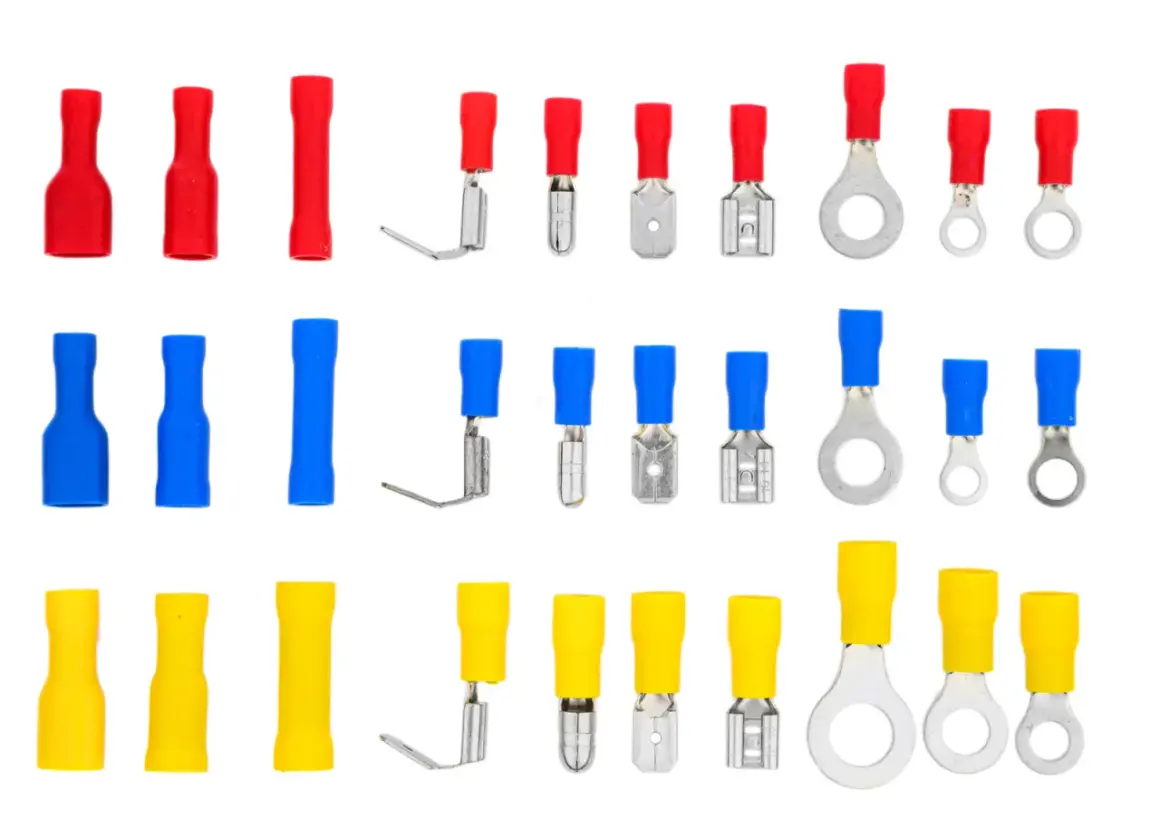

Najczęściej spotykane rodzaje konektorów elektrycznych
Jeśli ktoś chce szybko uporządkować temat, zaczynam od typów, które naprawdę spotyka się najczęściej w warsztacie, elektronice i automatyce. Poniższe zestawienie nie jest encyklopedią wszystkich możliwych złączy, ale dobrze pokazuje, które rozwiązanie do czego pasuje najlepiej.
| Typ złącza | Najczęstsze zastosowanie | Mocne strony | Na co uważać |
|---|---|---|---|
| Złączki śrubowe i listwy zaciskowe | Rozdzielnice, puszki, panele sterowania, instalacje serwisowe | Prosty montaż, łatwa kontrola przewodów, dobra dostępność | Wymagają poprawnego dokręcenia i regularnej kontroli |
| Złączki sprężynowe i dźwigniowe | Domowe naprawy, szybkie łączenie przewodów, prace DIY | Szybki montaż, mało miejsca, wygoda przy serwisie | Trzeba dobrać model do przekroju i rodzaju żyły |
| Faston, czyli wsuwki | AGD, automotive, lampy, sprzęt warsztatowy | Łatwe rozłączanie, szybki serwis, dużo rozmiarów | Ważna jest szerokość wsuwki: 2,8 mm, 4,8 mm lub 6,3 mm |
| Konektory oczkowe | Połączenia pod śrubę lub na bolec, instalacje narażone na drgania | Bardzo pewny styk, małe ryzyko zsunięcia | Trzeba odkręcić mocowanie, więc demontaż jest mniej wygodny |
| Konektory widełkowe | Listwy zaciskowe, serwis, miejsce, gdzie trzeba szybko odpiąć przewód | Łatwiejszy demontaż niż przy oczku | Słabiej trzymają się pod dużymi drganiami niż oczkowe |
| Złącza okrągłe M8, M12, M16 | Czujniki, automatyka, maszyny, środowiska przemysłowe | Małe gabaryty, kodowanie, często szczelność IP65/IP67 | Trzeba pilnować kodu, liczby pinów i sposobu montażu |
| Goldpiny i inne złącza pinowe | Płytki PCB, prototypy, moduły elektroniczne | Tanie, lekkie, wygodne w prototypowaniu | Nie są dobrym wyborem do ciężkich warunków mechanicznych |
| USB, RJ45 i podobne złącza sygnałowe | Dane, komunikacja, zasilanie niskonapięciowe | Standaryzacja, łatwa kompatybilność, duża dostępność | Trzeba sprawdzić, czy złącze obsługuje tylko dane, czy także zasilanie |
W praktyce najczęściej wygrywa nie „najlepszy” konektor, tylko ten, który pasuje do sposobu pracy urządzenia. Jeśli potrzebuję szybkiego serwisu, wybieram złącze rozłączalne. Jeśli zależy mi na pewności i odporności na drgania, chętniej idę w oczko albo złącze przemysłowe z blokadą. To prowadzi prosto do pytania, jak dobrać złącze do przewodu, płyty albo panelu.
Jak dobrać złącze do zadania, a nie tylko do katalogu
Przy wyborze patrzę na kilka rzeczy naraz, bo pojedynczy parametr rzadko daje pełny obraz. Najważniejsze są: rodzaj obciążenia, średnica i typ przewodu, warunki środowiskowe oraz częstotliwość rozłączania. Dopiero potem schodzę do szczegółów, takich jak raster, liczba pinów czy sposób blokowania.
- Prąd i napięcie - złącze ma pracować w zakresie przewidzianym przez producenta, a nie „na styk”. Przy połączeniach zasilających lepiej zostawić zapas niż liczyć na szczęście.
- Przewód linkowy czy drut - nie każde złącze lubi każdy typ żyły. Przy przewodach linkowych często potrzebne są tulejki kablowe albo właściwy zacisk.
- Środowisko pracy - w suchym warsztacie wystarczy prostsze rozwiązanie, ale w wilgoci, pyłach i drganiach lepiej sprawdzają się złącza szczelne lub mechanicznie blokowane.
- Liczba cykli łączenia - jeśli coś będę odpinał co tydzień, wybiorę konektor zaprojektowany do serwisu, a nie połączenie „na stałe”.
- Miejsce montażu - przewód do przewodu, przewód do płytki i przewód do panelu to trzy różne sytuacje, nawet jeśli z zewnątrz złącza wyglądają podobnie.
- Narzędzia - jeśli połączenie wymaga dobrego zaciskania, lepiej od razu założyć, że potrzebujesz odpowiedniej zaciskarki, a nie zwykłych kombinerków.
Dobrym skrótem myślowym jest pytanie: czy to połączenie ma być przede wszystkim szybkie, pewne, szczelne czy łatwe w serwisie? Rzadko dostaje się wszystkie te cechy naraz, więc świadomy kompromis działa tu lepiej niż przypadkowy wybór. Po tym filtrze łatwiej odróżnić złącza, które pasują do zadania, od tych, które tylko dobrze wyglądają w sklepie.
Błędy montażowe, które kończą się grzaniem i przerwami
Najczęściej problemem nie jest sam rodzaj konektora, tylko sposób jego użycia. Widziałem wiele połączeń, które wyglądały poprawnie, a po kilku tygodniach robiły się ciepłe, luzowały się albo zaczynały przerywać przy poruszeniu przewodem.
- Zły rozmiar konektora - za luźne połączenie daje opór i grzanie, za ciasne niszczy przewód albo uniemożliwia pełne wsunięcie.
- Nieprawidłowe zaciskanie - słaby lub nierówny zacisk potrafi wyglądać dobrze, ale przewód po czasie wysuwa się z tulejki.
- Brak odciążenia kabla - jeśli przewód pracuje mechanicznie, styk dostaje dodatkowe obciążenie i szybciej się zużywa.
- Mieszanie przypadkowych standardów - faston fastonowi nierówny, a złącze 2,8 mm nie zastępuje złącza 6,3 mm.
- Ignorowanie środowiska pracy - złącze bez ochrony przed wilgocią w garażu, ogrodzie czy przy maszynie szybko pokaże swoje słabe strony.
- Przeciążanie jednego punktu styku - jedno złącze nie powinno zastępować dobrze rozplanowanego rozprowadzenia obwodu.
Najprostsza kontrola po montażu jest banalna, ale skuteczna: delikatnie porusz przewodem, sprawdź, czy nie ma luzu, i oceń, czy połączenie nie robi się podejrzanie ciepłe po pracy. To drobiazg, który oszczędza później dużo szukania usterki. Właśnie dlatego przy wyborze warto patrzeć nie tylko na katalog, ale też na to, co naprawdę dzieje się po złożeniu całości.
Co najlepiej sprawdza się w warsztacie, domu i automatyce
Gdy schodzę z teorii do praktyki, zwykle wybieram inne złącza dla różnych zastosowań. W warsztacie i przy naprawach DIY liczy się prostota, dostępność i możliwość szybkiej wymiany. W automatyce ważniejsze są szczelność, blokada i powtarzalność, a w elektronice - mały raster i porządek na płytce.
| Zastosowanie | Najbardziej sensowne typy | Dlaczego właśnie te |
|---|---|---|
| Naprawy domowe i warsztatowe | Złączki dźwigniowe, śrubowe, faston, oczkowe | Są łatwe do kupienia, szybkie w montażu i wystarczająco uniwersalne do wielu prostych prac |
| Sprzęt AGD i automotive | Faston 2,8 / 4,8 / 6,3 mm, konektory oczkowe, widełkowe | Dobrze znoszą częste serwisowanie i mają sens tam, gdzie liczy się szybkie odłączenie przewodu |
| Automatyka i czujniki | M8, M12, złącza panelowe, listwy zaciskowe | Dają porządek w okablowaniu, łatwo je kodować i można dobrać wersje szczelne |
| Elektronika i prototypy | Goldpiny, JST, złącza taśmowe, USB, RJ45 | Są lekkie, kompaktowe i wygodne przy testach oraz szybkiej wymianie modułów |
Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: im częściej coś rozłączasz, tym bardziej powinieneś myśleć o wygodzie serwisu; im trudniej dotrzeć do miejsca montażu, tym bardziej liczy się pewność i blokada połączenia. Właśnie dlatego w warsztacie dobrze działa zestaw kilku rodzin złączy, a nie jedna „uniwersalna” końcówka do wszystkiego.
Mój praktyczny zestaw do szybkich napraw i sensownego serwisu
Gdybym miał ograniczyć się do małego, ale naprawdę użytecznego zestawu, wybrałbym kilka rodzin złączy zamiast jednej dużej mieszanki przypadkowych elementów. To podejście lepiej działa w praktyce, bo pozwala szybciej dobrać właściwe rozwiązanie i nie gubi się w nadmiarze opcji.
- Złączki dźwigniowe i śrubowe - do szybkich połączeń w domu i przy prostych naprawach.
- Fastony 2,8 / 4,8 / 6,3 mm - do sprzętu warsztatowego, AGD i drobnych napraw instalacji niskonapięciowych.
- Konektory oczkowe i widełkowe - tam, gdzie przewód ma wejść pod śrubę albo na bolec.
- Tulejki kablowe - przy przewodach linkowych, zwłaszcza w złączkach śrubowych.
- Kilka złączy pinowych lub JST - do elektroniki, testów i małych modułów.
- Jedno lub dwa złącza przemysłowe typu M12 - jeśli pracujesz przy czujnikach, maszynach albo urządzeniach narażonych na wilgoć.
Najbardziej opłaca się trzymać mały, dobrze dobrany zestaw i znać jego ograniczenia. Jeśli połączysz właściwy typ złącza z poprawnym zaciskiem i realnym uwzględnieniem warunków pracy, oszczędzasz sobie większości awarii, które w praktyce wyglądają jak „problemy z elektryką”, a są po prostu problemem z konektorem. To właśnie ten detal najczęściej decyduje, czy naprawa będzie działać tygodniami, czy tylko do pierwszego wstrząsu.
