Pomiary elektryczne w praktyce zaczynają się nie od samego miernika, tylko od zrozumienia, co dokładnie chcesz sprawdzić i jak zrobić to bezpiecznie. W tym artykule pokazuję, jak przygotować sprzęt, jak mierzyć napięcie, prąd i opór bez typowych pomyłek oraz kiedy domowy multimetr przestaje wystarczać. To przyda się zarówno przy prostych naprawach w warsztacie, jak i przy pracy z instalacją 230/400 V.
Najważniejsze zasady, które oszczędzają czas i chronią sprzęt
- Napięcie mierzysz równolegle, a prąd w szeregu lub cęgami na jednym przewodzie.
- Do pomiaru rezystancji, ciągłości i pojemności obwód musi być bez napięcia, a kondensatory rozładowane.
- Do instalacji sieciowych wybieram miernik i przewody z odpowiednią kategorią CAT, a nie najtańszy model z marketu.
- True RMS ma znaczenie przy zasilaczach impulsowych, LED-ach, falownikach i innych nieliniowych obciążeniach.
- Testy izolacji, pętli zwarcia i RCD to już nie jest zwykły multimetr, tylko osobna klasa sprzętu.
Od czego zacząć, zanim podłączysz miernik
Zanim dotknę przewodami badanego obwodu, sprawdzam trzy rzeczy: co mierzę, w jakim środowisku pracuję i czy mój sprzęt nadaje się do tego zadania. To brzmi banalnie, ale właśnie na tym etapie powstaje większość błędów. W warsztacie wystarczy zwykły multimetr, ale przy gniazdku, rozdzielnicy albo urządzeniu zasilanym z sieci oczekuję już odpowiedniej ochrony wejść, sprawnych przewodów i czytelnych zakresów.
Najpierw bezpieczeństwo, potem wynik. Przy pomiarach sieciowych patrzę na kategorię przepięciową miernika i przewodów, czyli oznaczenie CAT II, CAT III albo CAT IV. Nie używam sond z nadciętym przewodem, poluzowaną końcówką ani bezpieczników, których stanu nie jestem pewien. Jeśli mierzę rezystancję lub ciągłość, wyłączam zasilanie i rozładowuję kondensatory, bo w przeciwnym razie miernik może pokazać bzdurę albo sam się uszkodzić.
Jest też jedna prosta zasada, którą traktuję jako obowiązkową: sprawdzam miernik na znanym źródle przed i po pomiarze. Dzięki temu wiem, czy sprzęt działał poprawnie przez cały czas, a nie tylko w chwili pierwszego odczytu. Kiedy ten etap mam za sobą, mogę przejść do samej techniki pomiaru bez zgadywania, co właściwie robię.
Jak mierzyć napięcie, prąd i opór bez mieszania metod
Tu najłatwiej o pomyłkę, bo każdy parametr mierzy się inaczej. Napięcie sprawdza się równolegle, prąd w szeregu albo cęgami, a rezystancję tylko na nieaktywnym obwodzie. Jeśli od razu to uporządkujesz, połowa problemów znika jeszcze przed pierwszym dotknięciem sondą.

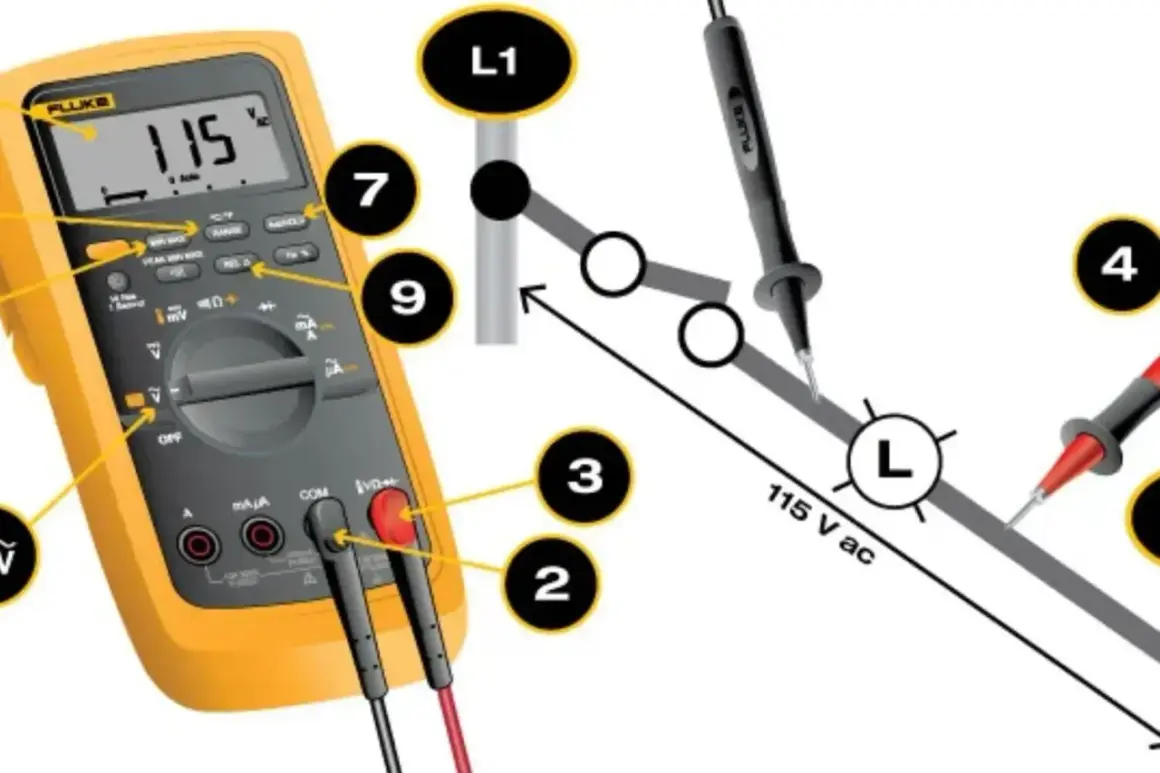

Napięcie mierzę jako pierwszy test
- Wkładam czarny przewód do gniazda COM, a czerwony do V/Ω.
- Ustawiam właściwy tryb: AC dla prądu zmiennego albo DC dla stałego.
- Przykładam sondy równolegle do punktów pomiarowych.
- Jeśli nie znam wartości, zaczynam od wyższego zakresu albo używam auto-range.
- Odczyt porównuję z tym, czego się spodziewam, a nie z absolutnym ideałem z katalogu.
Przy instalacji domowej patrzę przede wszystkim, czy mam sensowne napięcie w gnieździe, na wyjściu zasilacza albo na zaciskach urządzenia. W polskiej sieci 230 V niewielkie odchylenia od nominalnej wartości są normalne, więc sam fakt, że miernik pokazuje nieco ponad albo poniżej 230 V, nie oznacza jeszcze awarii.
Prąd mierzę ostrożniej niż napięcie
- Przekładam czerwony przewód do gniazda mA albo A, jeśli miernik tego wymaga.
- Rozpinam obwód i wpinam miernik szeregowo albo używam cęgów na jednym przewodzie.
- Zaczynam od najwyższego bezpiecznego zakresu.
- Krótko stabilizuję połączenie i dopiero wtedy odczytuję wynik.
Przy pomiarze prądu nie wolno traktować miernika jak równoległego "sprawdzacza". To najkrótsza droga do przepalenia bezpiecznika w urządzeniu albo samego miernika. Warto też pamiętać, że każdy pomiar prądu wprowadza niewielki spadek napięcia, więc przy delikatnych układach odczyt może lekko zmienić zachowanie obwodu.
Przeczytaj również: kWh - Co to jest i jak czytać rachunek za prąd?
Rezystancję i ciągłość sprawdzam tylko bez napięcia
- Wyłączam zasilanie i upewniam się, że kondensatory są rozładowane.
- Ustawiam tryb Ω albo test ciągłości.
- Przykładam końcówki do dwóch punktów badanego elementu.
- Przy niskich oporach korzystam z funkcji REL albo zerowania, żeby odjąć opór przewodów.
To właśnie tutaj najczęściej wychodzi, że problem nie leży w kablu, tylko w słabym styku, korozji albo utlenionym złączu. Jeśli miernik "piszczy", ale odczyt skacze, nie uznaję tego od razu za dobry wynik. Najpierw poprawiam kontakt sond, a dopiero potem wyciągam wnioski. Kiedy ta technika jest opanowana, ważniejsze staje się już nie samo podłączenie, ale interpretacja tego, co pokazuje ekran.
Jak czytać wyniki, żeby nie pomylić usterki z warunkami pracy
Dobry odczyt to nie tylko liczba na wyświetlaczu. Trzeba jeszcze wiedzieć, czy wynik jest logiczny dla danego układu, obciążenia i warunków pomiaru. W praktyce nie każde odchylenie oznacza awarię, a nie każdy "ładny" wynik oznacza, że wszystko działa poprawnie.
| Odczyt | Co zwykle oznacza | Co sprawdzić dalej |
|---|---|---|
| OL, brak przejścia albo nieskończona rezystancja | Przerwa w obwodzie, spalony bezpiecznik, uszkodzony przewód | Sprawdź odcinki po kolei i porusz przewodem podczas pomiaru |
| Wynik skacze przy każdym dotknięciu sondy | Słaby kontakt, zabrudzone punkty, utlenione złącza | Oczyść miejsce pomiaru i użyj krokodylków zamiast trzymania sond ręką |
| AC wygląda podejrzanie nisko przy zasilaczu impulsowym albo LED | Miernik uśredniający nie radzi sobie z nieliniowym przebiegiem | Użyj modelu True RMS |
| Prąd jest wyraźnie większy niż zakładano | Obciążenie pracuje ciężej niż powinno, jest częściowo zwarte albo mechanicznie zablokowane | Odłącz elementy po kolei i sprawdź pobór etapami |
Przy napięciu sieciowym patrzę też na kontekst. Jeśli gniazdo pokazuje wynik bliski 230 V, nie szukam problemu na siłę. Jeśli jednak wynik mocno odbiega od oczekiwań albo zmienia się przy obciążeniu, zaczynam od połączeń, zabezpieczeń i stanu przewodów. Ta logika oszczędza czas, bo zamiast gonić pojedynczy odczyt, szukam przyczyny w całym torze pomiarowym. Właśnie dlatego część testów warto zostawić sprzętowi, który został zbudowany do bardziej wymagających zadań.
Które testy zrobisz sam, a które lepiej zostawić odpowiedniemu sprzętowi
Domowy multimetr jest świetny do diagnostyki, ale nie zastępuje testera instalacji. Jeśli chodzi o prosty sprzęt, sprawdzę nim baterię, zasilacz, żarówkę, bezpiecznik, ciągłość przewodu albo pobór prądu przez małe urządzenie. Gdy wchodzę w obszar bezpieczeństwa instalacji, sytuacja się zmienia.
Pomiar izolacji, impedancji pętli zwarcia i test RCD to już nie jest zwykłe "sprawdzenie, czy coś piszczy". Do takich zadań służą specjalistyczne testery, często nazywane wielofunkcyjnymi MFT. Potrafią one łączyć pomiar ciągłości, rezystancji izolacji, pętli zwarcia i działania wyłączników różnicowoprądowych. To przydatne przy odbiorach, przeglądach i diagnostyce instalacji, ale w warsztacie DIY zwykle nie jest to sprzęt pierwszego wyboru.
Jeśli pracuję przy rozdzielnicy, nowej instalacji albo urządzeniu, które ma być bezpieczne dla użytkownika końcowego, nie improwizuję domowym miernikiem. W takich przypadkach liczy się nie tylko odczyt, ale też metoda, zgodność testu z zadaniem i umiejętność oceny wyniku w całym układzie. Kiedy już wiem, gdzie kończą się możliwości miernika, najczęściej wraca stare pytanie: dlaczego wynik bywa błędny mimo dobrego sprzętu?
Najczęstsze błędy, które psują pomiar bardziej niż sama awaria
- Zły port przewodu - czerwony kabel zostaje w gnieździe A, a użytkownik mierzy napięcie. To może skończyć się spalonym bezpiecznikiem w mierniku.
- Pomiar oporu pod napięciem - wynik jest bez sensu, a sprzęt może się uszkodzić.
- Słaby kontakt sond - dotknięcie "na chwilę" daje przypadkowy odczyt i fałszuje interpretację.
- Brudne albo utlenione punkty - rezystancja skacze, choć sam przewód jest dobry.
- Brak zerowania przy niskich oporach - opór przewodów staje się częścią wyniku.
- Złe oczekiwania wobec miernika - tani model average responding na przebiegach od falowników i zasilaczy impulsowych potrafi pokazać wynik, który wygląda poprawnie tylko na pierwszy rzut oka.
- Ignorowanie stanu baterii i bezpieczników - miernik działa "jako tako", ale już nie trzyma dokładności.
Najbardziej zdradliwy błąd? Założenie, że jeśli ekran świeci, to wszystko jest w porządku. W praktyce warto poświęcić minutę na sprawdzenie przewodów, zakresu i poprawności podłączenia. To zwykle daje większą poprawę niż kupno kolejnego, trochę droższego modelu. Gdy podstawowe błędy masz z głowy, można sensownie dobrać sprzęt do własnego warsztatu.
Jak wybrać miernik do warsztatu i domowych napraw
Na start nie kupowałbym sprzętu "na wszystko", tylko taki, który odpowiada realnym zadaniom. Jeśli diagnozujesz gniazdka, zasilacze, bezpieczniki i drobną elektronikę, dobry multimetr cyfrowy wystarczy w ogromnej większości przypadków. Jeśli mierzysz pobór prądu bez rozpinania obwodu, cęgi będą wygodniejsze. Jeśli pracujesz przy instalacjach, potrzebujesz już testera z zupełnie innej półki.
| Sprzęt | Kiedy ma sens | Ograniczenia |
|---|---|---|
| Multimetr cyfrowy | Napięcie, ciągłość, rezystancja, proste testy baterii i zasilaczy | Pomiar prądu wymaga przepinania przewodów, a przy trudnych przebiegach przydaje się True RMS |
| Miernik cęgowy | Szybki pomiar prądu bez rozpinania obwodu, zwłaszcza w instalacjach i urządzeniach o większym poborze | Mniej wygodny przy małych prądach i testach typowo warsztatowych |
| Tester instalacji / MFT | Izolacja, ciągłość, pętla zwarcia, RCD, pomiary ochronne | Droższy, bardziej wyspecjalizowany i zwykle zbędny przy prostych naprawach |
Orientacyjnie: prosty multimetr kupisz za kilkadziesiąt złotych, solidny model warsztatowy zwykle mieści się w przedziale 150-500 zł, cęgi kosztują najczęściej 200-800 zł, a tester instalacji to zwykle wydatek od około 1000 zł wzwyż. Jeżeli ktoś pracuje z zasilaczami impulsowymi, LED-ami, silnikami albo falownikami, szukałbym przede wszystkim modelu True RMS, dobrego zabezpieczenia wejść i czytelnego auto-range. Taki zestaw daje większy spokój niż sama wysoka liczba na pudełku.
Na koniec zostaje już tylko praktyka codzienna: kilka drobnych nawyków, które sprawiają, że wyniki są powtarzalne i łatwe do porównania.
Co trzymać przy mierniku, żeby nie poprawiać wyniku dwa razy
- Sprawne przewody pomiarowe - najlepiej z porządną izolacją i końcówkami, które dobrze trzymają kontakt.
- Krokodylki i cienkie sondy - przydają się tam, gdzie ręka tylko pogarsza stabilność odczytu.
- Zapasowy bezpiecznik - zwłaszcza jeśli często mierzysz prąd.
- Notatnik albo zdjęcie odczytu - przy porównywaniu wyników po naprawie to naprawdę pomaga.
- Naładowana bateria w mierniku - słaba bateria potrafi zrobić z dobrego sprzętu irytujący półprodukt.
Najlepszy efekt daje nie najdroższy miernik, tylko powtarzalny sposób pracy: dobry zakres, właściwe podłączenie, pewny kontakt sond i chwila na weryfikację wyniku. Jeśli te elementy masz pod kontrolą, większość pomiarów przestaje być zgadywaniem, a zaczyna być normalną, spokojną diagnostyką.
