Najkrótsza odpowiedź na pytanie, czy katoda to plus czy minus, brzmi: to zależy od rodzaju elementu i trybu pracy układu. W diodach i LED najczęściej chodzi o stronę ujemną, ale w ogniwach, akumulatorach i części układów elektrochemicznych sytuacja potrafi się odwrócić. Poniżej rozkładam to na proste zasady, żebyś przy naprawie, montażu albo pomiarze nie musiał zgadywać.
Najkrótsza odpowiedź, która oszczędza błędów
- Katoda nie ma jednego stałego znaku na zawsze, bo zależy od typu elementu i kierunku pracy.
- W diodach półprzewodnikowych i LED katoda jest zwykle stroną „minusową” podczas przewodzenia.
- W ogniwach galwanicznych i bateriach podczas oddawania energii katoda jest stroną dodatnią.
- Na obudowie elementu katodę często zdradza pasek, krótsza nóżka albo oznaczenie w symbolu.
- Najbezpieczniej sprawdzać nie samą nazwę, tylko schemat, datasheet i oznaczenia na elemencie.
Czym jest katoda i dlaczego nie zawsze oznacza to samo
W praktyce elektrycznej katoda to elektroda związana z określonym kierunkiem przepływu prądu umownego i z konkretną reakcją w układzie. W chemii mówi się dodatkowo, że na katodzie zachodzi redukcja, czyli przyjmowanie elektronów. To ważne rozróżnienie, bo sam wyraz „katoda” nie mówi jeszcze automatycznie, czy mamy do czynienia z plusem czy minusem.
Ja patrzę na to tak: najpierw trzeba ustalić, o jakim elemencie mowa. W zwykłej diodzie katoda jest po stronie, z której prąd w typowym kierunku przewodzenia „wypływa” z elementu, a w ogniwie galwanicznym ten sam termin opisuje elektrodę dodatnią podczas rozładowania. Właśnie stąd biorą się nieporozumienia, które w warsztacie potrafią kosztować czas, a czasem nawet spalony element.
Warto też pamiętać o prądzie umownym. Elektrony poruszają się od minusa do plusa, ale w schematach i opisie elementów częściej posługujemy się umownym kierunkiem prądu od plusa do minusa. Gdy już to rozdzielisz w głowie, temat katody przestaje być chaosem, a zaczyna być po prostu logiką układu. I właśnie tę logikę warto teraz uporządkować na konkretnych przykładach.
Kiedy katoda jest minusem, a kiedy plusem
Tu najlepiej sprawdza się proste zestawienie. Jedno słowo bez kontekstu bywa mylące, dlatego poniżej pokazuję najczęstsze sytuacje, z którymi spotyka się ktoś majsterkujący przy elektronice lub prostych układach zasilania.
| Element lub układ | Jak zwykle zachowuje się katoda | Co z tego wynika w praktyce |
|---|---|---|
| Dioda prostownicza | Strona ujemna podczas przewodzenia | Musi być wstawiona zgodnie z kierunkiem przepływu prądu w schemacie |
| LED | Katoda zwykle oznacza „minus” w pracy normalnej | Pomyłka biegunów najczęściej kończy się brakiem świecenia lub uszkodzeniem |
| Ogniwo galwaniczne / bateria podczas rozładowania | Katoda jest dodatnia | To źródło prądu, więc znak elektrody trzeba czytać inaczej niż w diodzie |
| Akumulator | Zależy od trybu pracy | Przy ładowaniu i rozładowaniu zmienia się interpretacja elektrod |
| Elektrolizer | Katoda jest ujemna | Na katodzie zachodzi redukcja, a układ wymusza przepływ energii z zewnątrz |
| Lampa elektronowa | Katoda jest elektrodą ujemną względem anody | Elektrony są emitowane z katody i przyciągane przez anodę |
Najważniejszy wniosek jest prosty: nie ma jednego uniwersalnego „plusu katody”. Jeśli pracujesz z diodą albo LED, myśl o minusem; jeśli z ogniwem chemicznym, sprawdź, czy mówisz o rozładowaniu czy ładowaniu. Taki podział od razu porządkuje temat i prowadzi do praktyki, czyli do rozpoznawania katody na konkretnym elemencie.

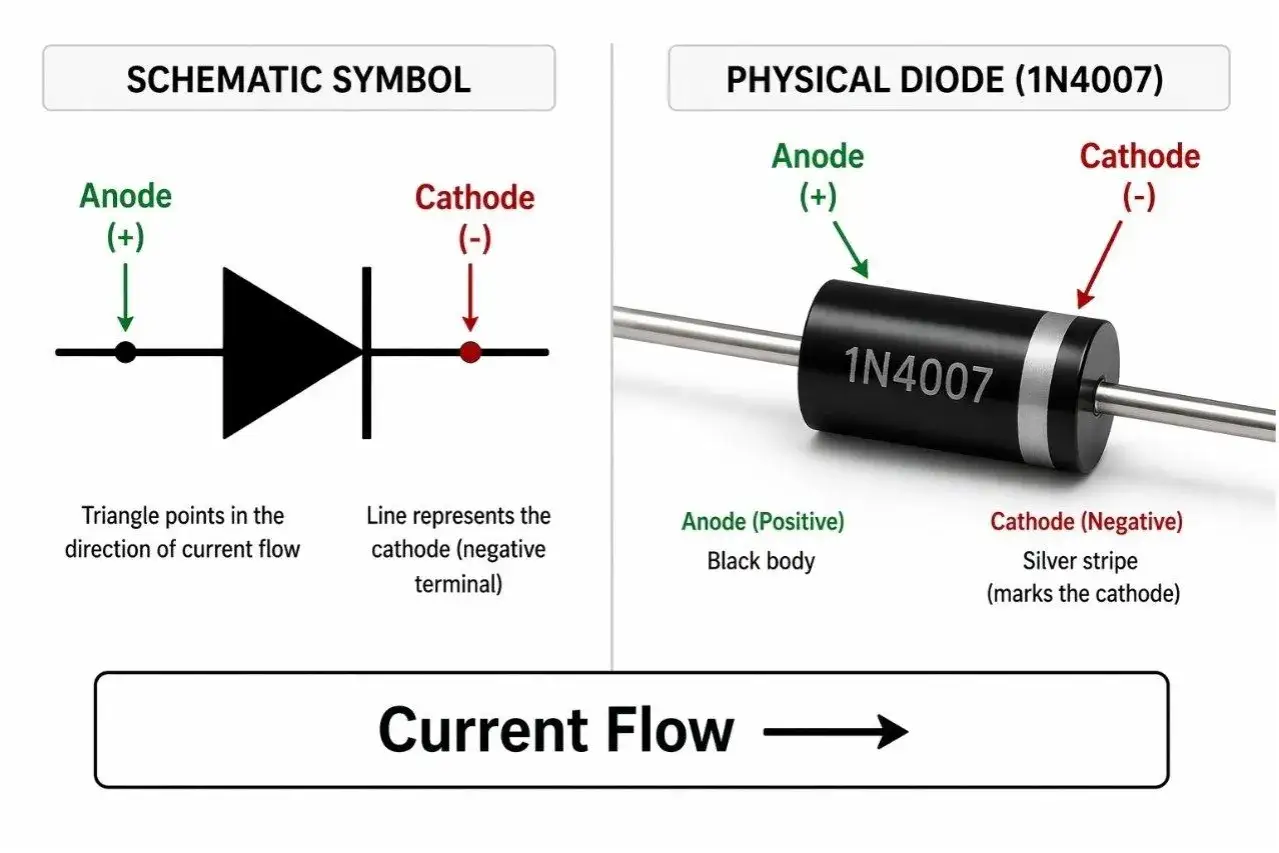

Jak rozpoznać katodę na diodzie i LED
W warsztacie nie wygrywa ten, kto pamięta definicję, tylko ten, kto umie szybko rozpoznać element w ręku. Na szczęście katoda jest zwykle oznaczona w prosty sposób, a producent zostawia kilka czytelnych tropów.
- Pasek na obudowie diody - w wielu diodach prostowniczych i sygnałowych pasek wskazuje katodę.
- Krótsza nóżka LED - w klasycznych diodach LED krótsze wyprowadzenie to zwykle katoda.
- Spłaszczenie obudowy LED - w wielu modelach ścięta krawędź przy podstawie pomaga wskazać stronę katody.
- Symbol na schemacie - kreska w symbolu diody oznacza katodę; strona „trójkąta” lub strzałki prowadzi do anody, zależnie od zapisu.
- Tryb testu diody w multimetrze - przy poprawnym podłączeniu element powinien przewodzić w jednym kierunku; dla LED widać często świecenie albo spadek napięcia, zwykle w zakresie około 1,6-3,3 V zależnie od koloru i typu.
- Datasheet - gdy element jest nietypowy, dokumentacja wygrywa z pamięcią i domysłami.
Jeśli nie masz pewności, używam prostej zasady: najpierw patrzę na obudowę, potem na symbol, a dopiero na końcu na pomiar. To oszczędza czasu, bo multimetr bywa pomocny, ale nie zastępuje poprawnego odczytania oznaczeń. A kiedy oznaczenia są już jasne, najczęściej pozostaje tylko uniknąć kilku klasycznych pomyłek.
Najczęstsze błędy przy podłączaniu
Najczęstszy błąd jest zaskakująco banalny: ktoś zakłada, że katoda zawsze znaczy to samo, więc podpina element „na pamięć”. W praktyce prowadzi to do odwrócenia diody, pomyłki przy LED albo błędnego odczytu schematu zasilania.
Drugi problem widzę przy akumulatorach i bateriach. Wiele osób traktuje je jak zwykłe odbiorniki, a to źródła energii, więc znak elektrod trzeba czytać w kontekście rozładowania lub ładowania. Jeśli ten detal umknie, łatwo źle zrozumieć schemat albo pomylić bieguny przy serwisie urządzenia.
Trzeci błąd to ufanie kolorom przewodów zamiast oznaczeniom elementu. Czerwony kabel nie zawsze prowadzi do plusa, a czarny nie zawsze do minusa, zwłaszcza po przeróbkach, naprawach lub w tanich modułach bez konsekwentnego kodowania. W elektronikę najwięcej błędów wchodzi właśnie przez takie skróty myślowe.
Wreszcie są skutki praktyczne. Odwrócona dioda prostownicza po prostu nie zrobi tego, co powinna, a źle podłączona LED może nie tylko nie świecić, ale też zostać uszkodzona, jeśli układ nie ma ograniczenia prądu. W prostych naprawach to wystarczy, by zamiast szybkiego testu zrobić sobie niepotrzebny przestój. Dlatego ja wolę sprawdzić trzy razy niż raz wymieniać element.
Jak podchodzę do tego w warsztacie, żeby nie zgadywać
W praktyce najlepiej działa krótka, powtarzalna procedura. Nie jest efektowna, ale przy elektronice i drobnych naprawach skuteczność liczy się bardziej niż intuicja.
- Sprawdzam symbol elementu na schemacie lub płytce.
- Oglądam obudowę i szukam paska, ścięcia lub krótszej nóżki.
- Jeśli element budzi wątpliwości, otwieram datasheet zamiast zgadywać.
- Gdy trzeba, używam multimetru w trybie testu diody.
- Przed podaniem zasilania jeszcze raz porównuję kierunek montażu z układem.
Takie podejście ma jedną ważną zaletę: nie opiera się na pamięci, tylko na faktach widocznych na elemencie i w dokumentacji. W moim odczuciu to właśnie odróżnia poprawną robotę od przypadkowego podłączania. Jeśli chcesz pracować szybciej, nie skracaj tej procedury, tylko naucz się ją wykonywać automatycznie.
Przy LED-ach dodatkowo warto pamiętać o ograniczeniu prądu rezystorem. Typowo takie diody pracują przy prądach rzędu kilku do kilkunastu miliamperów, najczęściej 5-20 mA, ale konkret zależy od modelu. To ważne, bo nawet poprawnie rozpoznana katoda nie uratuje elementu, jeśli układ jest zasilony bez właściwego ograniczenia. I właśnie to prowadzi do ostatniej, praktycznej reguły.
Jedna zasada, która porządkuje cały temat
Jeśli miałbym zostawić tylko jedną regułę, byłaby taka: nie pytaj o katodę w oderwaniu od elementu. Zawsze sprawdzaj, czy pracujesz z diodą, LED, baterią, akumulatorem czy układem elektrochemicznym, a dopiero potem przypisuj znak elektryczny. To niewielka zmiana myślenia, ale bardzo skutecznie ogranicza pomyłki.
W praktyce oznacza to, że w diodzie i LED katoda zwykle będzie stroną „minusową”, natomiast w ogniwie galwanicznym podczas rozładowania katoda staje się dodatnia. Tę różnicę naprawdę warto mieć w głowie, bo przy naprawach, montażu i testach oszczędza nerwy, czas i części. Jeśli pamiętasz tylko jedno zdanie, niech będzie takie: najpierw kontekst układu, potem znak katody.
Gdy masz wątpliwość przy konkretnym elemencie, szukaj oznaczenia na obudowie, porównuj ze schematem i nie opieraj się na samym kolorze przewodów. W elektronice to właśnie taki nawyk robi największą różnicę między zgadywaniem a pewną pracą.
