Rezystancja decyduje o tym, czy prąd płynie swobodnie, czy część energii zamienia się w ciepło. Zacznijmy od prostego pytania: co to rezystancja i skąd bierze się jej wartość? Poniżej wyjaśniam to bez nadmiaru teorii, ale z praktycznymi przykładami z przewodów, połączeń, grzałek i pomiaru multimetrem.
Najważniejsze rzeczy o rezystancji w pigułce
- Rezystancja to opór, jaki element stawia przepływowi prądu elektrycznego.
- Jej jednostką jest om, a podstawowy związek opisuje prawo Ohma: I = U / R.
- Na opór wpływają przede wszystkim materiał, długość, przekrój, temperatura i jakość połączeń.
- W praktyce mała rezystancja nie zawsze jest zaletą, bo przy dużym prądzie oznacza też straty mocy i grzanie.
- Do bardzo małych wartości lepiej sprawdza się pomiar czteroprzewodowy niż zwykły pomiar sondami.
- Rezystancja to nie to samo co rezystywność ani impedancja, choć te pojęcia często się mylą.
Czym jest rezystancja i jak zachowuje się w obwodzie
Ja zwykle tłumaczę rezystancję najprościej: to miara tego, jak mocno element przeszkadza w przepływie ładunków. W przewodniku elektrony nie przesuwają się jak po idealnie gładkiej rurze, tylko zderzają się z atomami materiału, więc część energii zamienia się w ciepło. Właśnie dlatego przewód, rezystor albo słaby styk nie są dla prądu „przezroczyste”.
Według BIPM om jest jednostką oporu elektrycznego, a NIST zapisuje ją praktycznie jako zależność 1 Ω = 1 V/A. To dobrze pokazuje sens całego pojęcia: jeśli przy danym napięciu opór rośnie, prąd maleje; jeśli opór maleje, prąd łatwiej płynie. W warsztacie widać to od razu przy przewodach zasilających, złączach i elementach grzejnych.
Warto też rozróżnić dwie rzeczy. Rezystancja nie oznacza „usterki” sama w sobie. W wielu układach jest potrzebna, bo bez niej nie da się ograniczyć prądu, ustawić podziału napięcia ani zamienić energii elektrycznej w ciepło tam, gdzie jest ono potrzebne. To prowadzi prosto do wzoru, który łączy opór z napięciem i prądem.
Jednostka, wzór Ohma i prosty przykład z warsztatu
Podstawowy zapis prawa Ohma jest prosty: R = U / I. Z tego samego wzoru można też wyprowadzić I = U / R oraz U = I × R. W praktyce oznacza to, że jeden parametr zawsze trzeba czytać razem z pozostałymi, bo sama wartość rezystancji bez napięcia i prądu mówi niewiele.
- R to rezystancja w omach.
- U to napięcie w woltach.
- I to natężenie prądu w amperach.
Do tego dochodzi jeszcze moc. Gdy prąd płynie przez element o oporze, energia zamienia się w ciepło, a w prostych obwodach przydają się zależności P = I²R i P = U²/R. To właśnie dlatego rezystancja jest tak ważna przy grzałkach, przewodach i złączach. Zbyt duży opór na połączeniu przy dużym prądzie daje nie tylko spadek napięcia, ale też realne grzanie.
Weźmy przykład z życia. Grzałka o mocy 2 kW zasilana z 230 V ma rezystancję około 26,5 Ω, bo liczymy ją z zależności R = U² / P, czyli 230² / 2000. To dobry przykład, bo pokazuje, że element „wysokooporowy” nie musi być wadą — w grzałce jest dokładnie tym, czego oczekujemy. Kiedy już to widać, łatwiej zrozumieć, od czego zależy sam opór przewodu lub styku.
Od czego zależy opór przewodu i elementu
Jeżeli mam wskazać cztery rzeczy, które najczęściej zmieniają rezystancję w praktyce, to są to: długość, przekrój, materiał i temperatura. Do tego dochodzi jeszcze stan połączeń, który w warsztacie bywa ważniejszy niż sam materiał przewodu. Krótko mówiąc: nawet dobry kabel potrafi zachowywać się źle, jeśli ma słaby styk.
| Czynnik | Co robi z rezystancją | Co to oznacza w praktyce |
|---|---|---|
| Długość przewodu | Zwykle zwiększa opór | Dłuższy przedłużacz daje większy spadek napięcia i może się grzać |
| Przekrój przewodu | Większy przekrój zmniejsza opór | Grubszy kabel lepiej znosi duży prąd |
| Materiał | Zależy od rezystywności materiału | Miedź przewodzi lepiej niż stal, a to od razu widać w instalacjach |
| Temperatura | W metalach zwykle podnosi opór | Nagrzany przewód lub styk może działać gorzej niż zimny |
| Jakość styku | Może podnieść opór lokalnie, nawet bardzo mocno | Zaśniedziała końcówka, luźna śruba albo brudny konektor stają się punktem grzania |
Dla jednorodnego przewodnika często używa się zależności R = ρL/A, gdzie ρ to rezystywność materiału, L długość, a A pole przekroju poprzecznego. To przydatny skrót myślowy, bo pokazuje logikę bez wdawania się w zbędną fizykę: im dłuższa i cieńsza droga dla prądu, tym większy opór. W metalach trzeba też pamiętać, że wzrost temperatury zwykle zwiększa rezystancję, ale w półprzewodnikach zależność bywa odwrotna.
Najważniejsze praktyczne zdanie, jakie z tego wynika, brzmi prosto: niewielka rezystancja nie zawsze jest obojętna. Przy dużym prądzie nawet ułamek oma potrafi zamienić się w zauważalne ciepło, a to prowadzi do typowych problemów z instalacją i osprzętem.
Rezystancja, rezystywność i impedancja to nie to samo
Te pojęcia często pojawiają się razem, ale opisują różne rzeczy. W codziennym języku łatwo je pomylić, a potem wyciągnąć błędny wniosek z pomiaru albo z obliczeń. Ja rozdzielam je od razu, bo to oszczędza czas i nerwy.
| Pojęcie | Co opisuje | Jednostka | Kiedy jest ważne |
|---|---|---|---|
| Rezystancja | Opór konkretnego elementu lub odcinka obwodu | Ω | Przewód, rezystor, grzałka, styk |
| Rezystywność | Cecha samego materiału | Ω·m | Dobór materiału i obliczenia konstrukcyjne |
| Impedancja | Opór w obwodach prądu przemiennego, z uwzględnieniem składowych biernych | Ω | Audio, sieć AC, układy z cewkami i kondensatorami |
Jeśli mierzysz zwykły opór rezystora albo przewodu, interesuje cię rezystancja. Jeśli projektujesz kabel, przewodnik albo porównujesz materiały, potrzebujesz rezystywności. Jeśli pracujesz z prądem przemiennym, głośnikami albo filtrami, w grę często wchodzi impedancja, czyli temat szerszy niż sam opór czynny. Gdy to się uporządkuje, pomiar multimetrem przestaje być loterią.

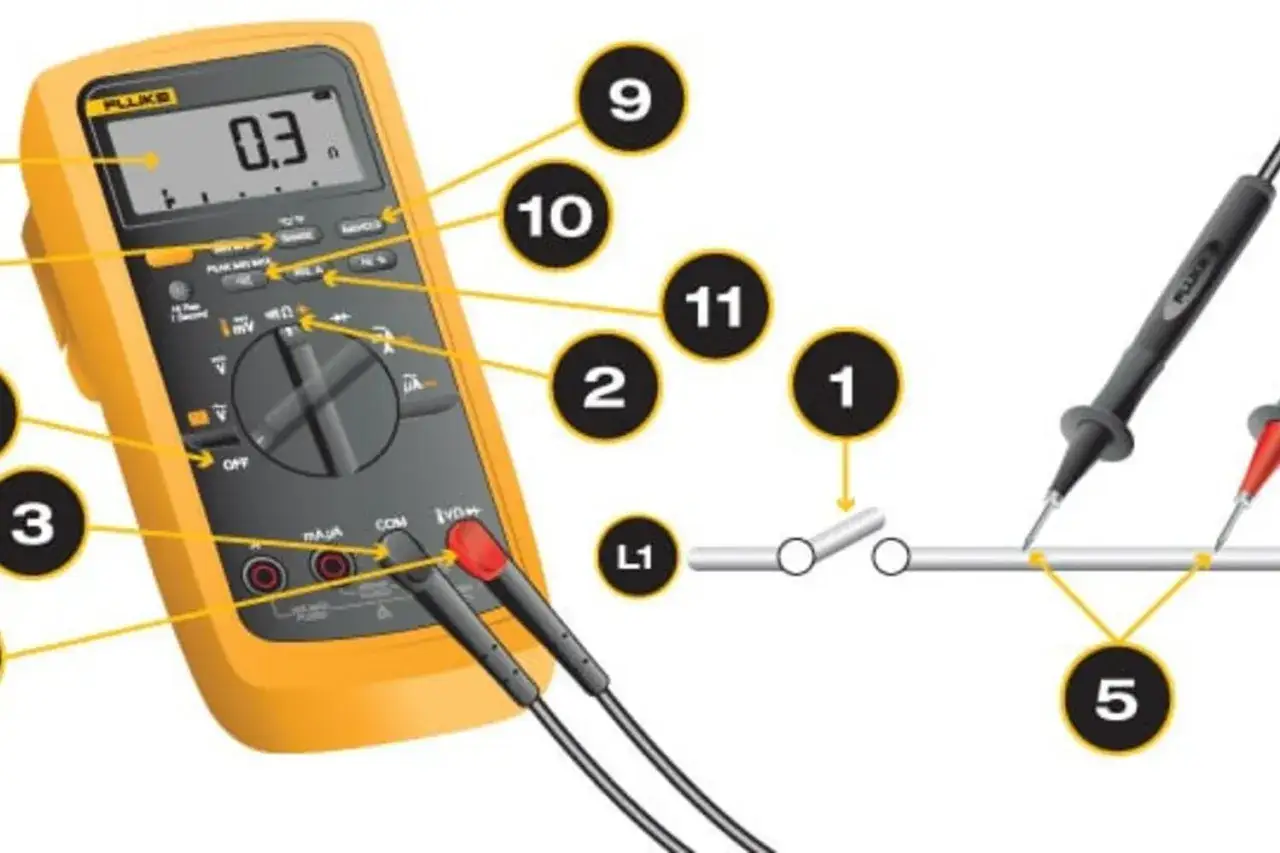

Jak zmierzyć rezystancję multimetrem bez przekłamań
W praktyce pomiar oporu jest prosty, ale tylko wtedy, gdy nie popełnisz kilku podstawowych błędów. Producenci mierników ostrzegają przede wszystkim przed pomiarem pod napięciem i przed pracą na elementach, które nie zostały odłączone od zasilania. Ja dodam do tego jeszcze jedno: przy małych oporach liczy się każdy kontakt, każda końcówka i każdy centymetr przewodu pomiarowego.
Jak przygotować pomiar
- Odłącz zasilanie i upewnij się, że obwód nie jest pod napięciem.
- Rozładuj kondensatory, jeśli mierzysz element z elektroniki zasilanej z sieci lub zasilacza.
- Ustaw multimetr na pomiar rezystancji, zwykle oznaczony symbolem Ω.
- Zewrzyj sondy i sprawdź, co pokazuje sam miernik wraz z przewodami.
- Mierz element najlepiej poza układem, bo równoległe ścieżki potrafią zafałszować wynik.
Kiedy wynik może być mylący
Jeśli mierzysz rezystor wlutowany w płytkę, wynik rzadko będzie idealnie zgodny z nadrukiem na obudowie. To normalne, bo inne elementy układu tworzą dodatkowe drogi przepływu. Podobny problem pojawia się przy bardzo małych oporach, gdzie sam opór przewodów pomiarowych i styków zaczyna stanowić znaczącą część odczytu.
Dlatego przy wartościach rzędu pojedynczych omów i niżej zwykły pomiar dwupunktowy bywa za mało dokładny. Wtedy stosuje się metodę czteroprzewodową, znaną też jako Kelvin, bo oddziela ona tor prądowy od toru pomiarowego napięcia. To nie jest akademicki detal, tylko praktyczny sposób na uniknięcie błędu, który przy grubych kablach, szynach i złączach potrafi być większy niż sam opór badanego elementu.
Przeczytaj również: Fotowoltaika na papie - Jak uniknąć przecieków i błędów?
Co robię, gdy zależy mi na wiarygodnym wyniku
Najpierw sprawdzam przewody pomiarowe, potem punkt styku, a dopiero na końcu sam element. Jeśli miernik pokazuje skaczące wartości, zwykle winne są zabrudzone końcówki, luźny docisk albo utlenienie kontaktu. Gdy wynik jest podejrzanie niski, sprawdzam też, czy nie mierzę zwarcia albo czy sonda nie dotyka czegoś więcej niż jednego punktu.
Ten etap ma znaczenie zwłaszcza wtedy, gdy naprawiam sprzęt lub dobieram przewód pod obciążenie. To właśnie wtedy pomiar z teorii staje się realnym narzędziem diagnostycznym, a nie tylko liczbą na ekranie.
Gdzie rezystancja ma znaczenie w warsztacie i domu
W codziennej pracy opór elektryczny wychodzi z teorii bardzo szybko. Najbardziej widać to tam, gdzie płynie większy prąd, gdzie połączenie ma być pewne i gdzie nie ma miejsca na stratę energii. W takich sytuacjach nawet mała zmiana rezystancji zmienia temperaturę, spadek napięcia albo kulturę pracy całego urządzenia.
- Przedłużacze i przewody zasilające - zbyt cienki lub za długi kabel powoduje spadek napięcia i grzanie, szczególnie przy elektronarzędziach.
- Połączenia śrubowe i konektory - słaby docisk, korozja lub brud tworzą lokalny opór, a lokalny opór przy dużym prądzie robi się miejscem grzania.
- Grzałki, czajniki i lutownice - tutaj wysoka rezystancja jest zamierzona, bo to ona pozwala zamieniać energię elektryczną w ciepło.
- Rezystory w elektronice - ograniczają prąd, dzielą napięcie i chronią delikatne elementy, na przykład diody LED.
- Czujniki temperatury i termistory - wykorzystują zmianę oporu wraz z temperaturą, więc z rezystancji robi się informacja pomiarowa.
Dobry przykład z warsztatu: jeśli przez słaby styk płynie 20 A, to opór zaledwie 0,05 Ω daje już spadek napięcia 1 V i stratę mocy 20 W. To wystarczy, żeby punkt połączenia zrobił się wyraźnie ciepły. Właśnie dlatego przy instalacjach 12 V, 24 V i przy dużych obciążeniach tak bardzo liczy się jakość zacisku, końcówki i samego przewodu.
Ten praktyczny wymiar dobrze pokazuje, że rezystancja nie jest abstrakcyjną wielkością z podręcznika. To parametr, który wprost wpływa na bezpieczeństwo, sprawność i trwałość połączenia, więc naturalnie prowadzi do pytania, kiedy duży opór pomaga, a kiedy przeszkadza.
Kiedy duża rezystancja szkodzi, a kiedy jest dokładnie tym, czego potrzebujesz
Duża rezystancja jest dobra wtedy, gdy ma zamieniać energię w ciepło albo ograniczać prąd. Tak działa rezystor w obwodzie LED, grzałka w urządzeniu AGD czy element pomiarowy w czujniku. Problem zaczyna się wtedy, gdy opór pojawia się tam, gdzie go nie planowano: w przewodzie, na styku, w złączu lub na przegrzanym połączeniu.
| Sytuacja | Wysoka rezystancja pomaga | Wysoka rezystancja szkodzi |
|---|---|---|
| Rezystor w układzie | Tak, bo ogranicza prąd i stabilizuje działanie | Nie, jeśli wartość odbiega od projektu |
| Grzałka | Tak, bo zamienia energię na ciepło | Nie, gdy opór rośnie przez uszkodzenie i element pracuje nierówno |
| Przewód zasilający | Raczej nie | Tak, bo powoduje spadek napięcia i straty mocy |
| Styk lub konektor | Tylko wtedy, gdy mówimy o kontrolowanym elemencie pomiarowym | Tak, bo wywołuje grzanie, iskrzenie i awarie |
Jeżeli patrzę na instalację praktycznie, to największe błędy biorą się nie z samej rezystancji, tylko z jej złej interpretacji. Ktoś widzi „mały opór” i uznaje, że wszystko jest w porządku, a tymczasem przy dużym prądzie ten mały opór oznacza już realne straty. Kto inny widzi „duży opór” i myśli od razu o wadzie, choć w rzeczywistości ma do czynienia z elementem, który ma właśnie tak działać.
Co z tego wynika przy naprawach i doborze przewodów
Jeśli miałbym zostawić po tym temacie tylko jedną praktyczną wskazówkę, brzmiałaby tak: zawsze patrz na rezystancję razem z prądem, temperaturą i jakością połączenia. Sama liczba z miernika bywa myląca, ale w połączeniu z kontekstem mówi bardzo dużo o stanie przewodu, złącza albo elementu. To właśnie dlatego w warsztacie opór elektryczny jest tak użyteczny - pomaga odróżnić dobry element od takiego, który jeszcze działa, ale już pracuje na granicy.
Gdy coś się grzeje, spadek napięcia jest większy niż powinien albo urządzenie zachowuje się niestabilnie, ja zaczynam od prostych rzeczy: sprawdzenia zacisków, styków, długości przewodu i pomiaru samego elementu poza układem. W wielu przypadkach to wystarcza, żeby znaleźć przyczynę bez zgadywania. A jeśli masz już ten obraz w głowie, rezystancja przestaje być suchą definicją i staje się normalnym narzędziem do diagnozowania instalacji, przewodów i osprzętu.
