Rezystancja, czyli opór elektryczny, to jedna z tych wielkości, bez których trudno rozumieć działanie przewodów, rezystorów, grzałek czy nawet zwykłego przedłużacza. W praktyce pokazuje, jak mocno dany element utrudnia przepływ prądu i kiedy zaczyna zamieniać energię elektryczną w ciepło. Poniżej wyjaśniam to prosto, ale bez spłycania: od definicji, przez zależności fizyczne, aż po pomiar miernikiem i typowe zastosowania w warsztacie.
Najkrócej mówiąc, rezystancja pokazuje, jak bardzo element przeciwstawia się przepływowi prądu
- Im wyższa rezystancja, tym trudniej płynie prąd przy tym samym napięciu.
- Jednostką jest om oznaczany symbolem Ω.
- W przewodach i kablach opór zależy głównie od materiału, długości, przekroju i temperatury.
- Pomiar wykonuje się przy odłączonym zasilaniu, bo omomierz nie służy do pracy pod napięciem.
- W praktyce często ważniejsze od samej liczby jest to, czy wynik mieści się w zakresie tolerancji.
Czym jest rezystancja i jak ją rozumieć
Ja patrzę na rezystancję przede wszystkim jako na miarę przeciwstawiania się przepływowi prądu. Jeśli element ma dużą rezystancję, prąd płynie przez niego z większym trudem; jeśli ma małą, przepływ jest łatwiejszy. W obwodach prądu stałego opisuje to prosty wzór R = U / I, czyli napięcie podzielone przez natężenie.
Jednostką rezystancji jest om (Ω). Jeden om oznacza taki opór, przy którym napięcie 1 V wywołuje przepływ prądu 1 A. To nie jest abstrakcja z podręcznika: ta zależność mówi wprost, dlaczego ten sam zasilacz zachowuje się inaczej z żarówką, a inaczej z grzałką czy rezystorem. Kiedy rośnie opór, prąd zwykle maleje, a część energii zaczyna zamieniać się w ciepło.
W praktyce terminów rezystancja i opór elektryczny używa się prawie zamiennie, choć w elektronice słowo „rezystancja” brzmi po prostu precyzyjniej. To rozróżnienie przydaje się zwłaszcza wtedy, gdy przechodzimy od samej definicji do tego, od czego opór faktycznie zależy.
Właśnie ten praktyczny aspekt ma największe znaczenie w kablach, połączeniach i elementach grzejnych, więc naturalnym kolejnym krokiem jest sprawdzenie, skąd bierze się różnica między małą a dużą rezystancją.
Od czego zależy rezystancja przewodu lub elementu

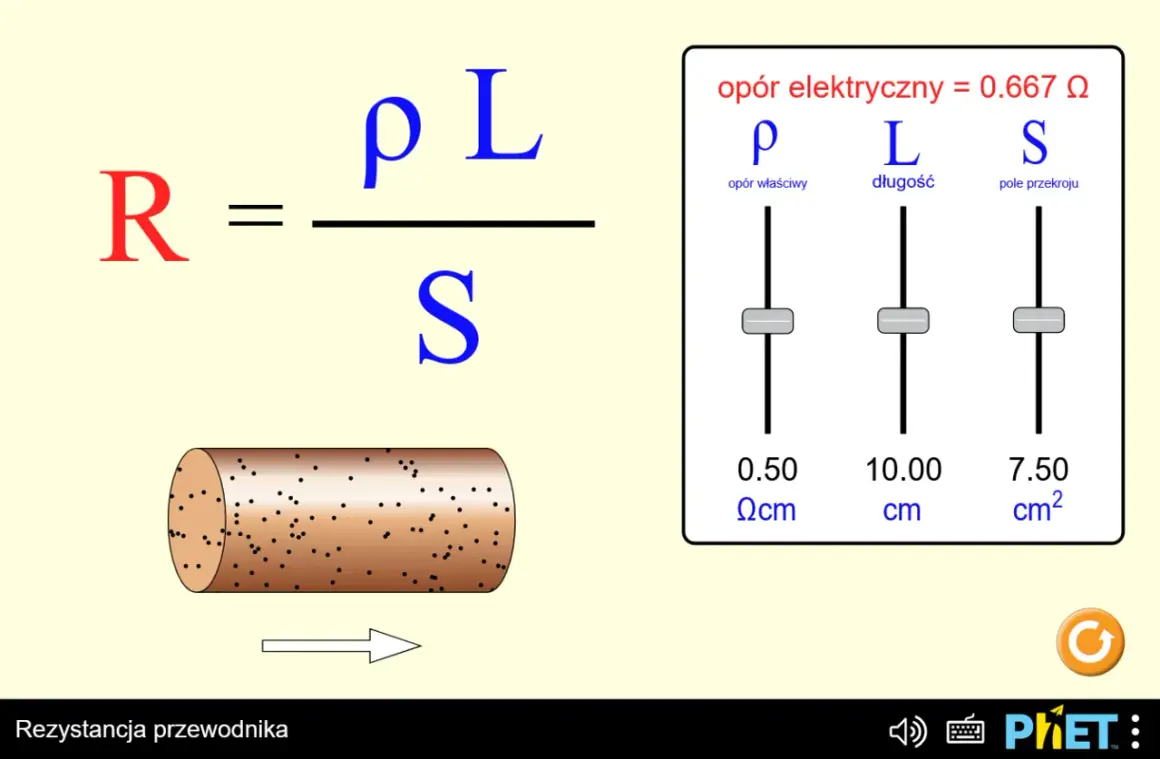

Na opór przewodu nie wpływa tylko to, z czego jest zrobiony. Dla tego samego materiału znaczenie mają też długość przewodnika, jego przekrój i temperatura. Dobrze pokazuje to wzór R = ρ × l / A, gdzie ρ to rezystywność materiału, l oznacza długość, a A pole przekroju.
| Czynnik | Co się dzieje | Praktyczny efekt |
|---|---|---|
| Dłuższy przewód | Rezystancja rośnie | Większe spadki napięcia, łatwiejsze nagrzewanie |
| Większy przekrój | Rezystancja maleje | Lepsze przewodzenie i mniejsze straty |
| Lepszy materiał | Rezystywność jest niższa | Miedź przewodzi lepiej niż stal |
| Wyższa temperatura metalu | Rezystancja zwykle rośnie | Rozgrzany przewód lub złącze może działać gorzej |
Praktyczny wniosek jest prosty: krótki i gruby przewód z miedzi ma mniejszy opór niż długi, cienki przewód ze słabszego materiału. Dlatego w przedłużaczach, instalacjach i zasilaniu silników przekrój żyły ma realne znaczenie, a nie jest tylko parametrem z opisu produktu. W sprzęcie warsztatowym najczęściej widać to po grzaniu się przewodu, spadku napięcia albo problemach z rozruchem urządzenia.
Warto też pamiętać o wyjątku: w półprzewodnikach zależność od temperatury może być odwrotna niż w metalach, więc nie każdy element zachowuje się identycznie. To ważne, bo od poprawnego rozpoznania materiału zależy później sensowny pomiar.
Jak sprawdza się rezystancję multimetrem

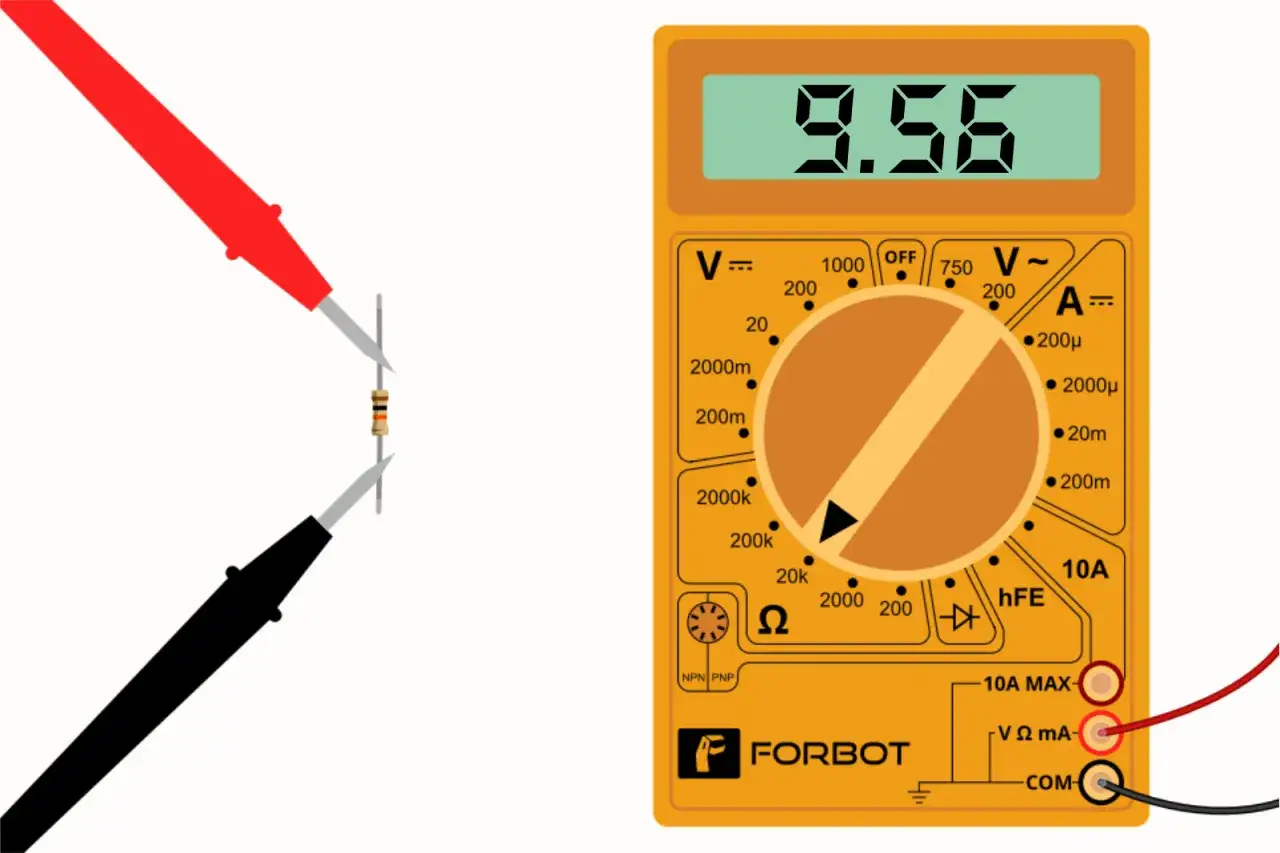

Do pomiaru używa się multimetru ustawionego na zakres omów. Najważniejsza zasada brzmi: pomiar rezystancji wykonuje się przy odłączonym zasilaniu. Jeśli obwód jest pod napięciem, wynik będzie fałszywy, a sam miernik może się uszkodzić.
- Wyłącz zasilanie i upewnij się, że w obwodzie nie ma napięcia resztkowego.
- Ustaw miernik na pomiar Ω albo na test ciągłości, jeśli chcesz szybko sprawdzić przewód, bezpiecznik albo przełącznik.
- Przyłóż sondy do punktów pomiarowych. W przypadku pojedynczego elementu najlepiej odłączyć go od reszty układu, bo inne gałęzie obwodu potrafią zafałszować wynik.
- Porównaj odczyt z wartością znamionową albo z dokumentacją elementu. Jeśli rezystor ma 1 kΩ i tolerancję 5%, sensowny wynik mieści się mniej więcej między 950 a 1050 Ω.
Ja szczególnie zwracam uwagę na pomiary „w obwodzie”. Czasem multimetr pokazuje wtedy rezystancję pozornie prawidłową, choć element jest uszkodzony, bo prąd znajduje sobie drogę przez równoległe połączenia. Gdy mam wątpliwości, odłączam przynajmniej jedną końcówkę badanej części i sprawdzam wynik jeszcze raz.
Do szybkiej diagnostyki ciągłość przewodu, styku lub bezpiecznika jest bardzo użyteczna, ale nie zastępuje pełnego pomiaru, jeśli zależy ci na dokładnej ocenie elementu. Żeby dobrze interpretować taki odczyt, trzeba jeszcze odróżnić rezystancję od rezystywności i przewodności.
Rezystancja, rezystywność i przewodność nie myl tych pojęć
To są pojęcia spokrewnione, ale nie tożsame. Rezystancja dotyczy konkretnego przewodu, rezystora albo fragmentu obwodu. Rezystywność opisuje sam materiał, z którego ten element jest wykonany, a przewodność mówi, jak łatwo materiał przewodzi prąd i jest odwrotnością rezystywności.
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Rezystancja | R | Ω | Opór konkretnego elementu lub odcinka przewodu |
| Rezystywność | ρ | Ω·m | Właściwość materiału |
| Przewodność właściwa | σ | S/m | Łatwość przewodzenia, czyli odwrotność rezystywności |
Ta różnica wyjaśnia, dlaczego dwa przewody o tym samym kształcie mogą zachowywać się inaczej. Miedź ma bardzo niską rezystywność, dlatego świetnie nadaje się na przewody i połączenia. Aluminium też przewodzi dobrze, choć nieco słabiej niż miedź, a szkło czy tworzywa sztuczne działają jak izolatory, bo ich rezystywność jest ogromna.
Jeśli spojrzeć na to liczbowo, miedź ma rezystywność rzędu 1,7 × 10⁻⁸ Ω·m, aluminium około 2,8 × 10⁻⁸ Ω·m, a szkło osiąga wartości rzędu 10¹⁰–10¹⁴ Ω·m. Różnica jest tak duża, że w praktyce tłumaczy cały podział na przewodniki i izolatory. To już prowadzi wprost do pytania, co z tej wiedzy wynika, gdy pracujesz z narzędziami, kablami i zasilaniem w warsztacie.
Co sprawdzić, zanim uznasz obwód za sprawny
W warsztacie nie traktuję rezystancji jako liczby „do odhaczenia”. Patrzę na nią jak na sygnał diagnostyczny. Zbyt duży opór na złączu potrafi grzać kostkę, osłabiać silnik, powodować niestabilną pracę zasilacza albo fałszywe objawy awarii.
- Sprawdzaj połączenia, które się grzeją, ciemnieją lub mają ślady korozji.
- Porównuj wynik z dokumentacją lub z identycznym, sprawnym elementem.
- Przy kablach zwracaj uwagę nie tylko na samą ciągłość, ale też na stan wtyków, zacisków i przejść przewodów.
- Jeśli urządzenie działa „na granicy”, szukaj miejsc, w których rezystancja rośnie pod obciążeniem, bo to często pierwszy etap usterki.
W praktyce właśnie to odróżnia teorię od sensownej diagnostyki: nie sama obecność oporu, tylko to, czy jest on zgodny z projektem i czy nie psuje pracy układu. Jeśli pamiętasz o pomiarze przy odłączonym zasilaniu, o wpływie materiału oraz o różnicy między rezystancją i rezystywnością, większość podstawowych problemów elektrycznych da się ocenić znacznie szybciej. A przy kablach, rezystorach i połączeniach warsztatowych to zwykle oszczędza najwięcej czasu.
