Najkrótsza droga do zrozumienia bilansu napięć
- W zamkniętym oczku napięcia liczy się ze znakami, a nie jako zwykłą sumę dodatnich liczb.
- Kluczowe jest przyjęcie kierunku obchodzenia pętli i konsekwentne trzymanie się go do końca.
- Spadek napięcia na rezystorze wynika z prawa Ohma, więc te dwa tematy zawsze idą razem.
- Najlepiej działa w klasycznych obwodach skupionych elementów, czyli takich, które można opisać rezystorami, źródłami i prostymi komponentami.
- W praktyce najwięcej błędów bierze się z pomylenia znaku na źródle albo z pominięcia jednego elementu w oczku.

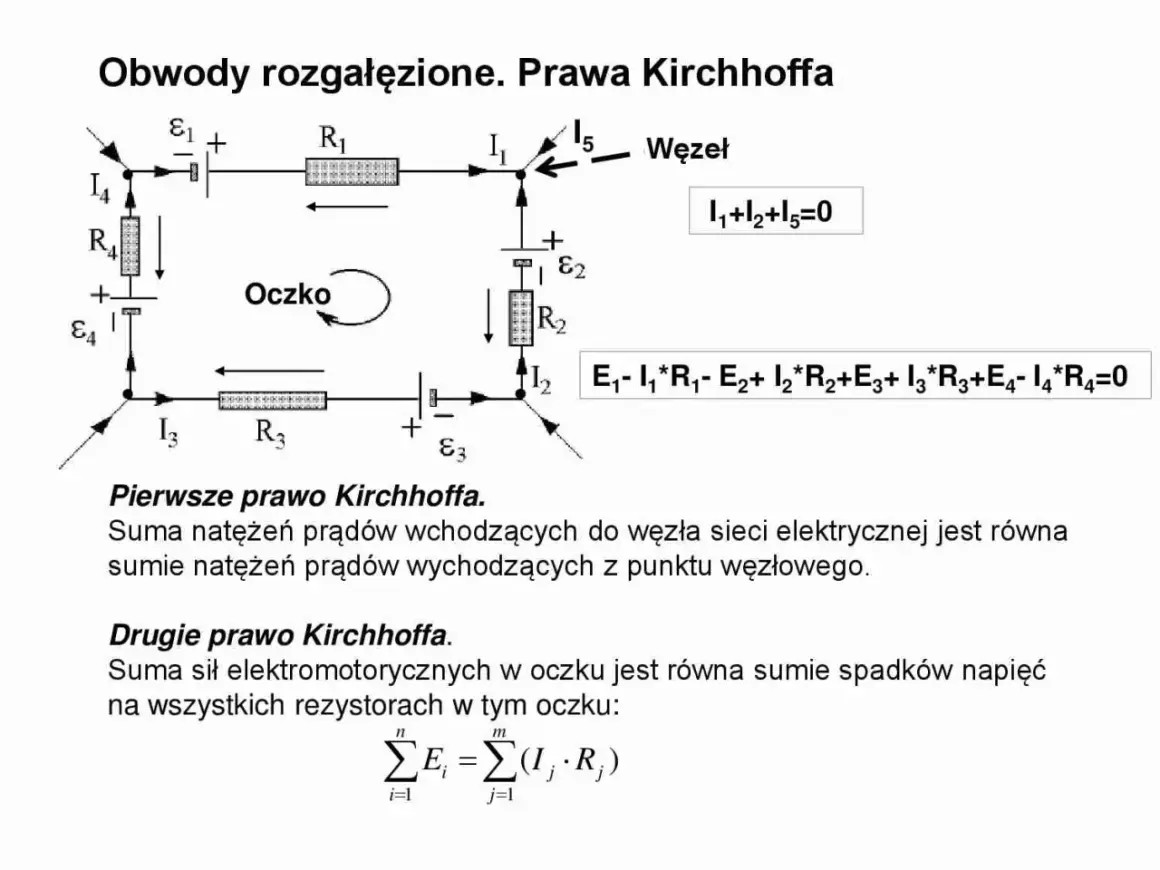

Jak działa bilans napięć w oczku
Najprościej traktuję to jako bilans energii w zamkniętej pętli. Jeżeli przechodzisz przez źródło, napięcie rośnie, a jeśli mijasz odbiornik, pojawia się na nim spadek napięcia. Po powrocie do punktu startowego suma wszystkich zmian musi wyjść równa zero, bo obwód nie może sam z siebie wytworzyć dodatkowej energii.
To właśnie dlatego drugie prawo Kirchhoffa tak dobrze działa w obwodach opisanych jako model skupionych elementów, czyli układ rezystorów, źródeł i prostych komponentów, w których nie trzeba jeszcze liczyć rozkładu pola w przestrzeni. W takich zadaniach napięcia na elementach da się opisać prostymi równaniami, a całe rozumowanie sprowadza się do konsekwentnego bilansu. Żeby używać tej zasady bez pomyłek, trzeba jednak najpierw dobrze ustawić znaki w pętli.
Jak ustawić znaki i nie pogubić się w obliczeniach
Ja w takich zadaniach zawsze najpierw rysuję strzałkę obchodzenia pętli i zaznaczam kierunek prądu. Dopiero potem wpisuję napięcia. Dzięki temu nie liczę „na oko”, tylko trzymam jeden, spójny system znaków. Jeśli w którymś miejscu wynik wyjdzie ujemny, to nie jest porażka obliczeń, tylko informacja, że założyłem odwrotny kierunek.
| Miejsce w pętli | Znak w równaniu | Co to oznacza |
|---|---|---|
| Przejście przez źródło od „-” do „+” | + | Napięcie rośnie |
| Przejście przez źródło od „+” do „-” | - | Napięcie maleje |
| Przejście przez rezystor zgodnie z prądem | -IR | Spadek napięcia |
| Przejście przez rezystor przeciwnie do prądu | +IR | Wracasz „pod prąd” napięcia |
W praktyce najważniejsze jest nie to, czy wybierzesz ruch zgodny z ruchem wskazówek zegara, czy przeciwny, tylko czy potem trzymasz się tej decyzji do końca. Kiedy znakowanie jest już jasne, można przejść do prostego przykładu z liczbami.
Praktyczny przykład z dzielnikiem napięcia

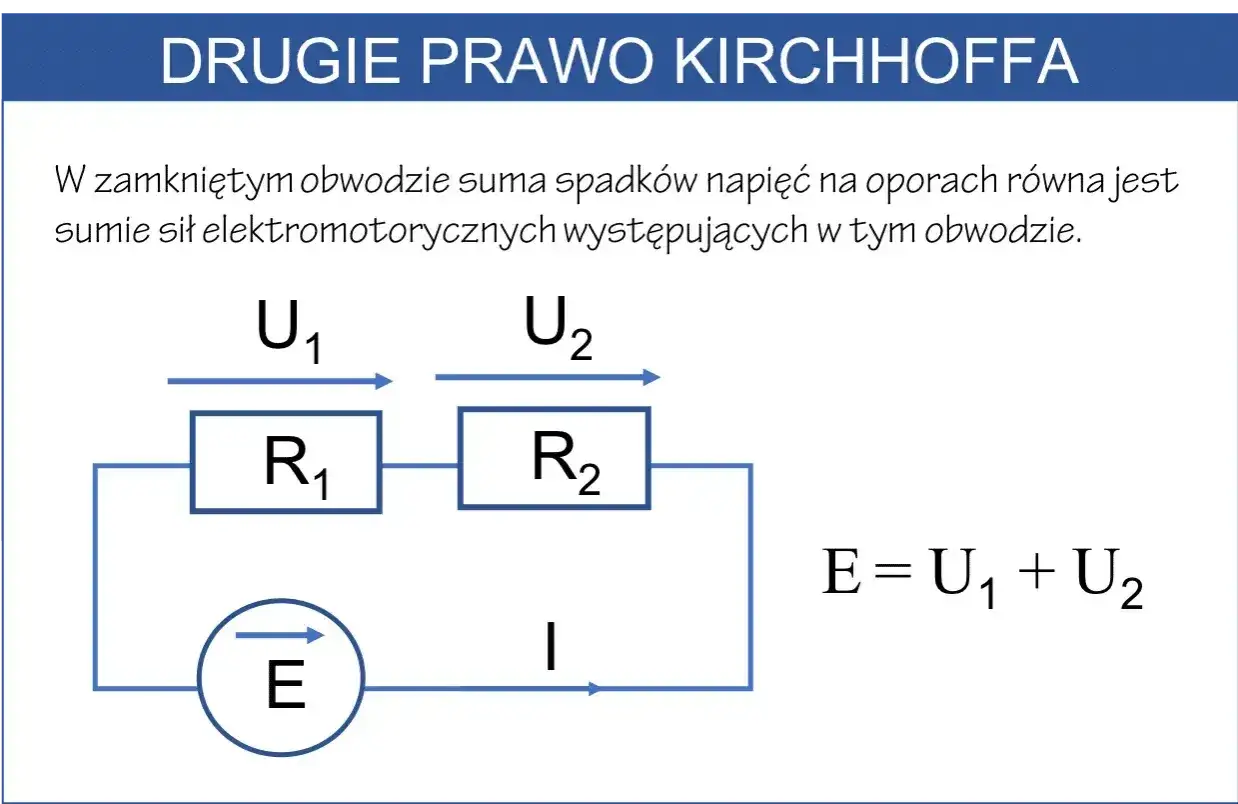

Załóżmy prosty dzielnik napięcia: źródło 12 V, rezystor R1 = 2 kΩ i rezystor R2 = 4 kΩ połączone szeregowo. W oczku zapisuję równanie: 12 V - U1 - U2 = 0. Ponieważ prąd w szeregu jest taki sam, najpierw liczę opór całkowity: 2 kΩ + 4 kΩ = 6 kΩ, więc prąd wynosi 12 V / 6 kΩ = 2 mA.Teraz spadki napięcia: U1 = 2 mA × 2 kΩ = 4 V, a U2 = 2 mA × 4 kΩ = 8 V. Bilans się zgadza, bo 4 V + 8 V = 12 V. To dokładnie ten sam rachunek, który stosuje się przy prostych układach warsztatowych, na przykład przy ograniczaniu prądu diody LED albo sprawdzaniu, czy zasilacz nie „siada” pod obciążeniem. Gdy układ robi się bardziej złożony, najwięcej czasu nie zajmuje samo liczenie, tylko unikanie typowych pomyłek.
Najczęstsze błędy przy pisaniu równań oczkowych
W praktyce to nie wzór jest trudny, tylko drobne pomyłki w schemacie. Najczęściej widzę kilka powtarzalnych błędów, które potrafią zepsuć cały wynik, mimo że samo rozumowanie jest dobre.
| Błąd | Co psuje | Jak się zabezpieczyć |
|---|---|---|
| Pomylenie znaku na źródle | Równanie daje zły bilans napięć | Zaznacz bieguny na schemacie, zanim zaczniesz liczyć |
| Pominięcie oporu wewnętrznego lub przewodów | Wynik jest zbyt „idealny” i nie zgadza się z pomiarem | Uwzględnij elementy, które realnie wpływają na spadek napięcia |
| Mieszanie kilku oczek w jednym równaniu | Tracisz kontrolę nad znakami i kierunkami | Rysuj każde oczko osobno i zapisuj dla niego osobne równanie |
| Zmiana kierunku obchodzenia w trakcie liczenia | Powstają niespójne znaki | Wybierz kierunek na początku i nie zmieniaj go do końca |
| Upieranie się przy dodatnim wyniku | Błędna interpretacja danych | Ujemny wynik oznacza zwykle odwrotny kierunek, a nie błąd fizyczny |
Jeśli mam wskazać jedną regułę, która oszczędza najwięcej czasu, to jest nią konsekwencja. Jeden rysunek, jeden kierunek liczenia i jeden sposób oznaczania spadków napięcia wystarczą, żeby większość zadań przestała wyglądać groźnie. Dobrą wiadomością jest też to, że prawo działa świetnie w wielu codziennych układach, ale nie w każdym scenariuszu wolno stosować je bez zastanowienia.
Kiedy to prawo ma ograniczenia
To prawo jest bardzo solidne, ale nie jest magicznym skrótem do każdego obwodu. Dobrze opisuje klasyczne układy o niskiej częstotliwości i małych rozmiarach elementów, gdzie można pominąć rozkład pola w przestrzeni. Jeżeli jednak wchodzisz w szybkie przełączanie, długie przewody albo układy z wyraźnymi pojemnościami i indukcyjnościami pasożytniczymi, trzeba zachować ostrożność.
W takich sytuacjach model skupionych elementów zaczyna być tylko przybliżeniem, a nie wiernym obrazem rzeczywistości. Najczęściej dotyczy to zasilaczy impulsowych, linii sygnałowych, układów wysokiej częstotliwości i dłuższych połączeń, gdzie opóźnienia oraz sprzężenia mają już znaczenie. W zwykłym warsztacie, przy zasilaniu z baterii, prostym zasilaczu 12 V czy małym układzie sterowania, nadal można na tej zasadzie polegać, ale warto wiedzieć, kiedy trzeba spojrzeć szerzej. To właśnie dlatego w praktyce dobrze jest łączyć teorię z pomiarem, zamiast ufać samemu zapisowi na kartce.
Jak wykorzystać to przy pomiarach i naprawie
Ja przy diagnostyce zaczynam od najprostszego oczka i sprawdzam, czy bilans napięć zgadza się z pomiarem multimetrem. To szybki sposób, żeby odróżnić błąd w schemacie od problemu z wykonaniem połączeń. Jeśli układ ma kilka pętli, zapisuję osobne równania oczkowe, a gdy zależy mi na napięciach w punktach połączeń, przechodzę na metodę potencjałów węzłowych, która bardzo dobrze współpracuje z tym samym zestawem praw.
- Narysuj obwód i zaznacz zamkniętą pętlę.
- Ustal kierunek obchodzenia i nie zmieniaj go w trakcie obliczeń.
- Zapisz źródła napięcia jako wzrosty, a odbiorniki jako spadki.
- Wstaw prawo Ohma tam, gdzie trzeba policzyć napięcie na rezystorze.
- Porównaj wynik z pomiarem, najlepiej pod obciążeniem.
- Jeśli suma nie wychodzi, sprawdź styk, przewody, zasilacz i pominięte elementy.
W praktyce to nie jest teoria oderwana od warsztatu. Tą samą logiką sprawdza się prosty dzielnik napięcia, obciążony zasilacz, a nawet drobne spadki na przewodach, które potrafią zrobić różnicę większą, niż się wydaje. Kiedy patrzę na schemat właśnie w ten sposób, pomiar multimetrem staje się potwierdzeniem obliczeń, a nie zgadywaniem, co właściwie dzieje się w układzie.
Co warto mieć z tyłu głowy przy każdym oczku
Jeśli mam zostawić jedną myśl, to taką: w tym prawie nie chodzi o wkuwanie wzorów, tylko o konsekwentny bilans napięć. Gdy raz ustalisz kierunek, znaki i punkt odniesienia, obliczenia stają się przewidywalne, a sama analiza obwodu przestaje być zgadywaniem. Właśnie dlatego to jedna z tych zasad, które naprawdę warto znać przed każdym poważniejszym majsterkowaniem przy elektronice.
- Rezystor daje spadek napięcia proporcjonalny do prądu.
- Źródło w pętli wnosi wzrost napięcia, który równoważy spadki.
- Ujemny wynik zwykle oznacza zły kierunek założony na starcie, a nie błąd fizyczny.
- W warsztacie ta zasada jest najpraktyczniejsza przy prostych zasilaniach, dzielnikach napięcia i diagnozie spadków na przewodach.
Jeżeli chcesz szybko ocenić poprawność obwodu, zacznij właśnie od jednego oczka i policz je na spokojnie. W większości prostych układów to najkrótsza droga do odpowiedzi, czy problem leży w schemacie, czy w samym wykonaniu połączeń.
