Potencjometr to jeden z tych elementów, które w praktyce warsztatowej pojawiają się częściej, niż wiele osób przypuszcza. Jeśli ktoś pyta potencjometr co to, najkrótsza odpowiedź brzmi: to regulowany rezystor, który pozwala płynnie zmieniać napięcie albo poziom sygnału. Poniżej wyjaśniam, jak działa, jakie ma odmiany, jak go dobrać do projektu i na jakie błędy uważać przy montażu oraz eksploatacji.
Najważniejsze informacje o potencjometrze w kilku punktach
- Potencjometr działa jak regulowany dzielnik napięcia z trzema wyprowadzeniami.
- Środkowy styk, czyli suwak, zmienia położenie na ścieżce oporowej i wpływa na napięcie wyjściowe.
- Najczęściej spotkasz modele obrotowe, suwakowe, trymery oraz wersje cyfrowe.
- Do audio zwykle lepiej pasuje charakterystyka logarytmiczna, a do prostych nastaw i pomiarów liniowa.
- Przy wyborze liczą się: rezystancja, moc, charakterystyka, sposób montażu i wygoda regulacji.
- W układach o większej mocy potencjometr nie zastępuje sterownika, triaka ani regulatora PWM.
Jak działa potencjometr i z czego się składa

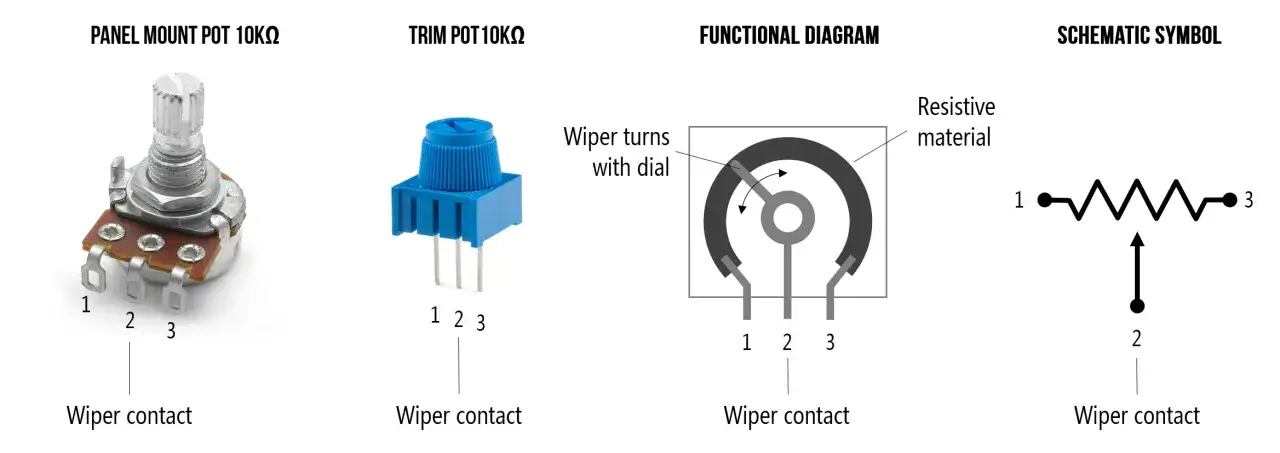

Najprościej patrzę na potencjometr jak na rezystor nastawny z ruchomym stykiem. Dwa skrajne wyprowadzenia są połączone z końcami ścieżki oporowej, a trzecie należy do suwaka, czyli elementu przesuwanego po tej ścieżce. Gdy zmieniasz położenie suwaka, zmienia się stosunek oporności po obu stronach, a razem z nim napięcie dostępne na wyjściu.
- Ścieżka oporowa - element, po którym przesuwa się suwak i który nadaje całemu układowi określoną rezystancję.
- Suwak - ruchomy styk, który pobiera sygnał z wybranego miejsca ścieżki.
- Wyprowadzenia - zwykle trzy piny; w wersji panelowej dochodzi jeszcze oś do pokrętła lub suwaka.
- Obudowa - chroni mechanikę i wpływa na trwałość całego elementu.

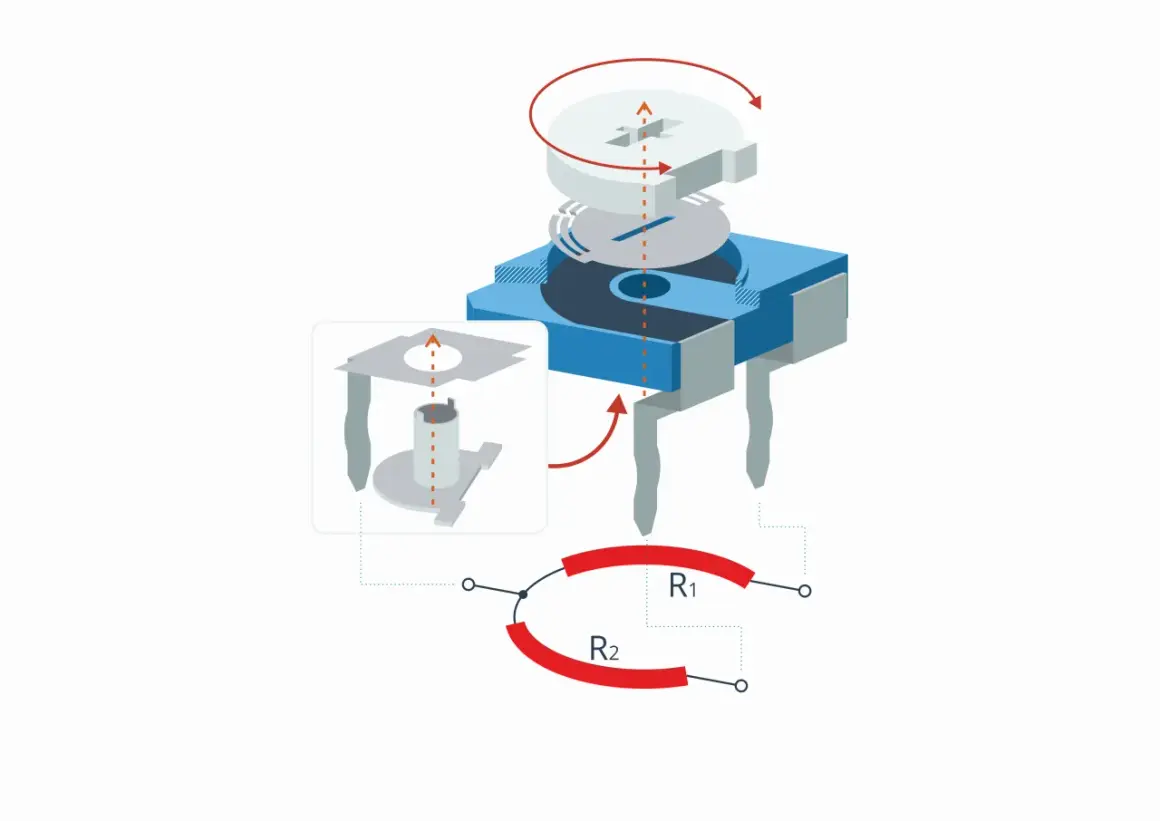

W praktyce potencjometr najczęściej pracuje jako dzielnik napięcia. To ważne rozróżnienie, bo w tym trybie wykorzystuje się wszystkie trzy końcówki. Jeśli użyjesz go tylko jako regulowanego opornika, korzystasz z dwóch wyprowadzeń i zachowujesz się bardziej jak przy rheostacie. W uproszczeniu: napięcie wyjściowe zależy od położenia suwaka, a przy idealnym obciążeniu można to opisać zależnością Uwy = Uwe × R2 / (R1 + R2). W realnym układzie trzeba jednak pamiętać, że obciążenie wyjścia potrafi zmienić wynik, więc wzór jest punktem wyjścia, a nie świętą prawdą dla każdego przypadku.
Znając ten mechanizm, łatwiej zrozumieć, dlaczego ten sam element bywa używany zarówno do regulacji głośności, jak i do ustawiania progów w układach pomiarowych. To prowadzi prosto do różnych odmian potencjometrów i ich zastosowań.
Rodzaje potencjometrów i ich typowe zastosowania
W praktyce spotykam kilka podstawowych odmian i każda ma swoje mocne strony. Nie ma jednego modelu „do wszystkiego”, bo inny element sprawdza się w panelu sterującym, a inny przy precyzyjnej kalibracji układu. Ja zwykle zaczynam od pytania, czy potrzebuję szybkiej, wygodnej regulacji, czy raczej jednorazowego strojenia.
| Typ | Co go wyróżnia | Plusy | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|---|
| Obrotowy panelowy | Regulacja gałką, zwykle około 300° obrotu | Wygodny, intuicyjny, dobrze znosi codzienne użycie | Może zużywać się mechanicznie i łapać brud | Głośność, barwa, jasność, proste sterowanie |
| Suwakowy | Ruch liniowy zamiast obrotu | Położenie jest czytelne na pierwszy rzut oka | Wymaga miejsca na panelu | Miksery, korektory, sterowanie poziomem |
| Trymer jednobrotowy | Mały element do strojenia jednorazowego | Tani, kompaktowy, dobry do ustawień serwisowych | Mniej precyzyjny niż wersja wieloobrotowa | Kalibracja, ustawianie offsetu, serwis |
| Trymer wieloobrotowy | Pełna regulacja wymaga kilku lub kilkunastu obrotów | Bardzo dokładne strojenie | Wolniejszy w obsłudze | Układy pomiarowe, precyzyjna kalibracja |
| Cyfrowy | Regulowany elektronicznie, często przez I2C lub SPI | Powtarzalny, łatwy do automatyzacji | Ma ograniczenia napięciowe i wymaga zgodności z logiką układu | Automatyczna regulacja, urządzenia z mikrokontrolerem |
Przy wyborze charakterystyki też łatwo się potknąć. W audio zwykle lepiej działa charakterystyka logarytmiczna, bo ludzkie ucho nie odbiera głośności liniowo. W prostych nastawach, pomiarach i regulacjach technicznych częściej wybieram charakterystykę liniową. Oznaczenia literowe potrafią się różnić między producentami, więc zawsze patrzę w kartę katalogową, a nie tylko na symbol na obudowie.
Gdy już wiem, jaki typ ma sens, przechodzę do doboru konkretnego modelu pod projekt. I tutaj detale robią większą różnicę, niż większość początkujących zakłada.
Jak dobrać potencjometr do projektu
Ja przy doborze zawsze sprawdzam pięć rzeczy: rezystancję, charakterystykę, moc, sposób montażu i mechanikę osi albo suwaka. To wystarcza, żeby uniknąć większości nietrafionych zakupów. W małych projektach DIY nie chodzi o wybranie „najlepszego” modelu, tylko o taki, który dobrze pasuje do konkretnego obwodu i obudowy.
| Parametr | Co oznacza | Praktyczna wskazówka |
|---|---|---|
| Rezystancja nominalna | Wartość między skrajnymi końcami ścieżki | Najczęściej spotyka się zakres od kilku kΩ do kilkuset kΩ; nie dobieram „na oko”, tylko pod wymagania wejścia i zakres regulacji. |
| Charakterystyka | Liniowa lub logarytmiczna | Do audio zwykle logarytmiczna, do prostych nastaw i pomiarów najczęściej liniowa. |
| Moc znamionowa | Ile ciepła element może bezpiecznie rozproszyć | Nie biorę modelu „na styk”; zostawiam zapas, zwłaszcza gdy regulacja ma działać długo. |
| Sposób montażu | Panelowy, przewlekany, SMD, trymeryczny | Dobierz pod obudowę i sposób serwisowania, bo późniejsza wymiana bywa kłopotliwa. |
| Mechanika | Długość osi, skok suwaka, liczba obrotów | W panelu liczy się wygoda obsługi; w kalibracji ważniejsza jest precyzja niż szybkość. |
W praktyce nie kupuję potencjometru tylko po samej rezystancji. Sprawdzam też, czy układ ma pracować stale, czy tylko podczas strojenia, czy gałka ma być wyczuwalna, oraz czy element będzie narażony na wibracje, kurz albo częste kręcenie. Jeśli urządzenie ma działać latami, zwykle stawiam na model o lepszej trwałości mechanicznej, nawet jeśli jest droższy o kilka złotych. To niewielka różnica na etapie zakupu, ale spora oszczędność przy serwisie.
Znając parametry, łatwiej też uniknąć błędów przy montażu. A tych widuję naprawdę dużo, zwłaszcza w prostych projektach hobbystycznych.
Najczęstsze błędy przy podłączaniu i użytkowaniu
Potencjometr wygląda niepozornie, dlatego łatwo go traktować jak dowolny „pokrętłowy” element. To błąd. Wiele problemów nie wynika z uszkodzenia samego komponentu, tylko z tego, że został użyty w złym miejscu obwodu albo dobrany bez uwzględnienia obciążenia.
- Zła charakterystyka - w audio daje to efekt skoku głośności albo zbyt agresywnej regulacji.
- Za mała moc znamionowa - element nagrzewa się, traci stabilność albo szybciej się zużywa.
- Mylenie wyprowadzeń - po zamianie końców regulator działa odwrotnie lub niestabilnie.
- Użycie potencjometru do dużej mocy - to nie jest prosty regulator silnika, grzałki ani żarówki sieciowej.
- Brud i zużycie ścieżki - pojawiają się trzaski, przerwy w regulacji i skoki sygnału.
- Brak zapasu mechanicznego - gałka ociera o obudowę, a suwak pracuje poza komfortowym zakresem.
Jeśli potencjometr trzeszczy, nie zakładam od razu, że jest spalony. Często pomaga czyszczenie odpowiednim preparatem kontaktowym, ale tylko wtedy, gdy konstrukcja na to pozwala. Przy mocno zużytej ścieżce lub tanim, nieszczelnym modelu naprawa bywa krótkotrwała i rozsądniej jest wymienić element. To właśnie dlatego w serwisie traktuję potencjometr jako część eksploatacyjną, a nie wieczny podzespół.
Takie ograniczenia dobrze widać dopiero w realnych zastosowaniach warsztatowych, gdzie liczy się nie teoria, lecz to, czy regulacja faktycznie pomaga. I tu potencjometr nadal ma bardzo mocną pozycję.
Gdzie potencjometr realnie pomaga w warsztacie i DIY
W warsztacie i domowych projektach potencjometr świetnie sprawdza się tam, gdzie potrzebna jest płynna, intuicyjna regulacja. Nie zastąpi wszystkiego, ale w wielu prostych układach jest po prostu najwygodniejszy. Ja najczęściej używam go tam, gdzie człowiek ma coś szybko skorygować bez grzebania w menu, kodzie albo ukrytych parametrach.
- Regulacja głośności - klasyczne zastosowanie, bo gałka daje szybki i naturalny odruch sterowania.
- Ściemnianie niskonapięciowego oświetlenia - zwykle z odpowiednim sterownikiem, nie bezpośrednio na 230 V.
- Ustawianie progów w układach pomiarowych - przydaje się przy kalibracji detekcji, offsetu czy czułości.
- Kalibracja zasilaczy i przetwornic - do strojenia napięcia odniesienia albo limitu pracy.
- Sterowanie położeniem w joystickach i manipulatorach - tu zmiana rezystancji zamienia ruch mechaniczny na sygnał analogowy.
Warto jednak pamiętać o granicach. Potencjometru nie używam jako prostego regulatora mocy dla silnika, grzałki czy cięższego obciążenia sieciowego. Do takich zadań potrzebny jest sterownik, triak, przekaźnik, PWM albo inny układ pośredniczący. Sam potencjometr służy wtedy do ustawienia wartości sterującej, a nie do przenoszenia całego prądu obciążenia.
Dobrze dobrany element daje wygodę i precyzję, ale tylko wtedy, gdy pasuje do funkcji układu. To prowadzi do ostatniej rzeczy, którą zawsze sprawdzam przed zakupem albo wymianą.
Kiedy potencjometr nie jest najlepszym rozwiązaniem
Są sytuacje, w których potencjometr działa poprawnie, ale po prostu nie jest najrozsądniejszym wyborem. W takich przypadkach wolę od razu sięgnąć po inne rozwiązanie, zamiast później walczyć z ograniczeniami mechaniki, zużycia albo dokładności.
- Gdy regulacja ma być jednorazowa - lepszy bywa trymer, zwłaszcza wieloobrotowy, bo daje dokładniejsze strojenie.
- Gdy liczy się automatyzacja - sensowniejszy może być potencjometr cyfrowy albo układ sterowany mikrokontrolerem.
- Gdy w grę wchodzi większa moc - potrzebny jest osobny regulator, a nie sam element nastawny.
- Gdy urządzenie ma pracować w trudnych warunkach - kurz, wibracje i częsta obsługa przyspieszają zużycie mechaniczne.
- Gdy ważna jest powtarzalność ustawień - rozwiązanie cyfrowe zwykle daje lepszą kontrolę niż klasyczna gałka.
W praktyce traktuję potencjometr jako wygodne narzędzie do regulacji, a nie uniwersalny sposób na sterowanie całym układem. Jeśli potrzebujesz prostego, ręcznego i intuicyjnego ustawiania parametru, to bardzo dobry wybór. Jeśli chcesz pełnej powtarzalności, dużej mocy albo automatyki, lepiej dobrać inne rozwiązanie od razu. To oszczędza czas, upraszcza projekt i zmniejsza liczbę problemów przy uruchamianiu.
