W praktyce najwięcej daje nie sama definicja, tylko umiejętność przewidzenia, co stanie się z prądem, napięciem i awarią w konkretnym obwodzie. Dlatego poniżej rozkładam na czynniki pierwsze różnice między układem szeregowym i równoległym, pokazuję konkretne przykłady z domu, warsztatu i prostych układów elektronicznych oraz podpowiadam, jak rozpoznać typ połączenia bez zgadywania. Dzięki temu łatwiej zrozumiesz, kiedy rozwiązanie ma sens, a kiedy lepiej go nie stosować.
Najkrócej: jeden tor prądu daje układ szeregowy, a wiele torów daje układ równoległy
- W szeregu prąd ma jedną drogę, więc przez każdy element płynie to samo natężenie.
- W układzie równoległym prąd rozdziela się na gałęzie, a na każdej z nich panuje to samo napięcie.
- Awaria jednego elementu w szeregu zwykle zatrzymuje cały obwód, a w połączeniu równoległym reszta może działać dalej.
- Domowa instalacja i większość punktów zasilania pracuje równolegle, bo daje to większą niezależność odbiorników.
- Łańcuchy lampek, pakiety ogniw i proste obwody sterowania często korzystają z połączenia szeregowego, gdy liczy się wspólny tor prądu albo wyższe napięcie.
Jak działa połączenie szeregowe w praktyce
Połączenie szeregowe jest najprostsze do wyobrażenia: elementy są ułożone jeden po drugim, więc prąd ma tylko jedną drogę przepływu. W takim układzie natężenie prądu jest takie samo w każdym miejscu obwodu, a napięcie rozkłada się pomiędzy kolejne odbiorniki. Jeśli dołożysz następny element, opór zastępczy rośnie, a przy tym samym źródle zasilania prąd zwykle maleje.
To rozwiązanie ma sens wtedy, gdy chcesz wymusić jeden wspólny tor prądu albo podnieść napięcie całego zestawu. W praktyce widzę to najczęściej w takich sytuacjach:
- Starsze lampki choinkowe lub świąteczne - przepalenie jednej żarówki potrafi wyłączyć cały łańcuch, bo obwód zostaje przerwany.
- Pakiet ogniw połączonych szeregowo - stosuje się go po to, by uzyskać wyższe napięcie, na przykład w latarce, narzędziu akumulatorowym albo prostym urządzeniu zasilanym z kilku ogniw.
- Prosty obwód alarmowy lub sygnalizacyjny - przerwa w jednym punkcie ma wywołać natychmiastowy efekt, więc układ szeregowy działa tu bardzo logicznie.
Jest jednak ważne ograniczenie: połączenie szeregowe nie „wzmacnia” układu samo z siebie. Jeśli źródło ma za małe napięcie albo elementy mają różne parametry, cały obwód zacznie działać gorzej, a nie lepiej. Gdy już masz w głowie ten mechanizm, łatwiej zrozumieć, po co w wielu instalacjach stosuje się dokładnie odwrotne podejście.
Jak działa połączenie równoległe i dlaczego jest tak popularne
W połączeniu równoległym każdy odbiornik ma własną gałąź, ale wszystkie gałęzie są podłączone do tych samych punktów źródła. To oznacza, że napięcie na każdej gałęzi jest takie samo, a prąd rozdziela się zależnie od oporu poszczególnych odgałęzień. Dzięki temu urządzenia mogą pracować niezależnie od siebie, nawet jeśli jedno z nich przestanie działać.
To właśnie dlatego układ równoległy tak dobrze sprawdza się w codziennym użytkowaniu:
- Gniazdka w instalacji domowej - urządzenia pobierają tyle prądu, ile potrzebują, a wyłączenie jednego odbiornika nie zatrzymuje pozostałych.
- Oświetlenie pomieszczeń - gdy jedna oprawa przestanie działać, reszta zwykle świeci dalej, co podnosi wygodę i bezpieczeństwo.
- Równoległe łączenie akumulatorów - wykorzystuje się je wtedy, gdy zależy Ci na większej pojemności lub dłuższym czasie pracy przy tym samym napięciu, ale tylko przy zgodnych ogniwach i poprawnym zabezpieczeniu.
Tu też są granice, o których początkujący często zapominają. Jeśli gałęzi jest dużo albo odbiorniki mają duży pobór, źródło zasilania musi być przygotowane na większy prąd, a przewody i zabezpieczenia nie mogą być przypadkowe. Gdy zestawię oba układy obok siebie, różnice widać jeszcze wyraźniej.

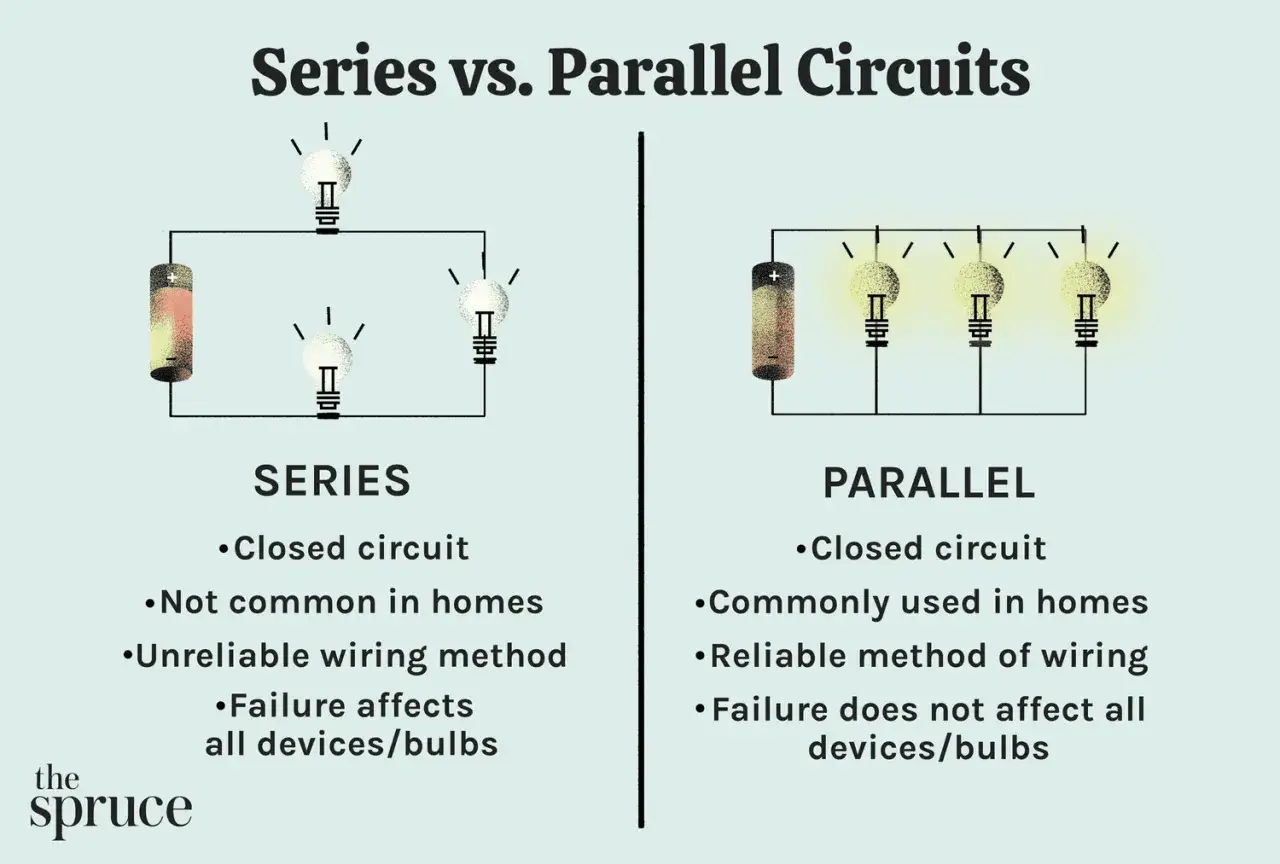

Najprostsze porównanie, gdy chcesz podjąć decyzję
| Cecha | Połączenie szeregowe | Połączenie równoległe |
|---|---|---|
| Droga prądu | Jedna wspólna ścieżka | Wiele gałęzi |
| Natężenie prądu | Takie samo przez wszystkie elementy | Rozdziela się między gałęzie |
| Napięcie | Dzielenie między elementy | Takie samo na każdej gałęzi |
| Opór zastępczy | Rośnie po dodaniu kolejnych elementów | Maleje po dodaniu kolejnych gałęzi |
| Awaria jednego elementu | Zwykle przerywa cały obwód | Zwykle nie wyłącza pozostałych odbiorników |
| Typowe zastosowanie | Pakiety ogniw, łańcuchy lampek, układy sterowania | Instalacja domowa, oświetlenie, niezależne odbiorniki |
Jeśli mam uprościć temat do jednej praktycznej zasady, to patrzę tak: szereg porządkuje prąd, a równoległy porządkuje niezależność odbiorników. Wybór zależy więc nie od samej teorii, ale od tego, czy chcesz wspólnego toru przepływu, wyższego napięcia, czy ciągłej pracy kolejnych urządzeń mimo awarii jednego z nich. Teraz najlepiej widać to na przykładach z codziennego użytku.
Praktyczne przykłady z domu i warsztatu
Najbardziej użyteczne są nie definicje, tylko sytuacje, które spotykasz naprawdę. Właśnie tu pojawia się odpowiedź na pytanie o połączenia szeregowe i równoległe przykłady - bo kiedy widzisz je w realnym sprzęcie, teoria przestaje być abstrakcją.
| Przykład | Typ połączenia | Dlaczego to ma sens |
|---|---|---|
| Starsze lampki świąteczne | Szeregowe | Jedna przerwa potrafi zgasić cały ciąg, więc łatwo zauważyć awarię. |
| Gniazdka i odbiorniki w domu | Równoległe | Każde urządzenie działa niezależnie i dostaje to samo napięcie. |
| Pakiet ogniw w latarce lub elektronarzędziu | Szeregowe | Połączenie podnosi napięcie całego zestawu. |
| Równoległe łączenie akumulatorów | Równoległe | Zwiększa pojemność i czas pracy przy tym samym napięciu. |
| Prosty obwód alarmowy | Szeregowe | Przerwanie jednej pętli ma wywołać reakcję całego systemu. |
| Oświetlenie warsztatowe z kilkoma oprawami | Równoległe | Awaria jednej lampy nie powinna wyłączać całego stanowiska pracy. |
W praktyce dodaję jeszcze jedną uwagę: nie każdy układ jest czysto szeregowy albo czysto równoległy. W urządzeniach elektronicznych i pakietach zasilających bardzo często spotyka się rozwiązania mieszane, gdzie część elementów pracuje w szeregu, a część równolegle. To normalne i nie oznacza błędu - po prostu projektant łączy zalety obu sposobów. Gdy już wiesz, gdzie ich szukać, łatwiej sprawdzisz obwód miernikiem.
Jak sprawdzić układ miernikiem bez zgadywania
Jeśli mam do dyspozycji zwykły multimetr, to najpierw odłączam zasilanie i oglądam, czy obwód ma jedną ścieżkę czy kilka rozgałęzień. Dopiero potem robię pomiary. To prosta zasada, ale oszczędza mnóstwo czasu i ogranicza ryzyko błędnej diagnozy.
- Sprawdź ciągłość przy wyłączonym zasilaniu - w szeregu przerwa w jednym miejscu potrafi odciąć cały obwód, więc test ciągłości szybko to ujawni.
- Zmierz napięcie na elementach - w szeregu napięcie dzieli się między odbiorniki, a w równoległym każda gałąź powinna mieć to samo napięcie zasilania.
- Obserwuj zachowanie po odłączeniu jednego odbiornika - jeśli reszta działa dalej, układ jest zwykle równoległy.
- Porównaj prąd pobierany przez gałęzie - w równoległym nie musi być identyczny w każdej gałęzi, bo zależy od oporu i obciążenia.
- Nie pomijaj schematu - sama „logika oka” czasem myli, zwłaszcza gdy przewody są prowadzone w wiązce albo w obudowie urządzenia.
Przy instalacji 230 V nie eksperymentuję na żywym obwodzie. Jeśli nie mam pewności, odłączam zasilanie, sprawdzam oznaczenia i dopiero później wracam do pomiarów. Takie podejście jest zwyczajnie szybsze niż zgadywanie. Kiedy opanujesz odczyt obwodu, zostaje jeszcze najczęstsza pułapka - błędy, przez które układ działa gorzej niż powinien.
Najczęstsze błędy, które psują cały efekt
W praktyce najwięcej problemów powodują nie same połączenia, tylko złe założenia na ich temat. Widzę to szczególnie u osób, które składają prosty układ z baterii, lampek albo odbiorników warsztatowych i zakładają, że „jakoś to będzie”. Oto błędy, które pojawiają się najczęściej:
- Łączenie niespasowanych ogniw równolegle - różne stany naładowania, chemia lub zużycie potrafią wprowadzić duże prądy wyrównawcze.
- Mylenie wzrostu napięcia z większą mocą - szereg może podnieść napięcie, ale nie oznacza automatycznie lepszej pracy całego zestawu.
- Brak zapasu na prąd i temperaturę przewodów - równoległy układ może pobierać więcej prądu, niż przewidywał autor amatorskiego projektu.
- Traktowanie awarii jako przypadku losowego - w szeregu jedna przerwa wyłącza wszystko, więc diagnostyka musi być systematyczna.
- Ignorowanie układów mieszanych - wiele urządzeń nie da się opisać jednym prostym słowem, bo wewnątrz mają kilka podukładów.
Jeśli trzymasz się tych ograniczeń, zyskujesz dużo bardziej przewidywalny efekt. A to właśnie w elektryce robi największą różnicę: nie „ładny schemat”, tylko układ, który zachowuje się dokładnie tak, jak planowałeś. Zostaje już tylko zebrać najważniejsze wnioski do praktycznego użycia.
Co warto zapamiętać przed pierwszym podłączeniem
Jeżeli miałbym zostawić tylko kilka zasad do warsztatu, to byłyby one bardzo proste. Szereg wybieram wtedy, gdy chcę jeden tor prądu, wyższe napięcie albo natychmiastowy wpływ jednej przerwy na cały układ. Równoległe połączenie biorę wtedy, gdy zależy mi na niezależnej pracy odbiorników, takim samym napięciu na każdej gałęzi i większej odporności na pojedynczą awarię.
- Jeśli chcesz, by awaria jednego elementu nie wyłączała wszystkiego, wybierz układ równoległy.
- Jeśli zależy Ci na jednej ścieżce przepływu albo na sumowaniu napięcia, wybierz układ szeregowy.
- Jeśli pracujesz z akumulatorami, trzymaj się zgodnych ogniw i zabezpieczeń, a nie skrótów myślowych.
- Jeśli pracujesz przy instalacji sieciowej, najpierw odłącz zasilanie, potem miernik, dopiero na końcu montaż.
W praktyce najlepiej działa nie pamięciowe powtarzanie definicji, ale szybkie pytanie: co ma się stać z prądem, gdy jeden element zniknie albo dojdzie kolejna gałąź? Jeśli umiesz odpowiedzieć na to bez wahania, różnica między połączeniem szeregowym i równoległym przestaje być teorią, a staje się narzędziem do bezpieczniejszego i sprawniejszego działania w domu oraz w warsztacie.
