Faza w instalacji elektrycznej to przewód czynny, czyli ten, na którym względem neutralnego pojawia się napięcie zasilające odbiornik. W praktyce sprawa jest prostsza, niż brzmi, ale tylko wtedy, gdy rozróżnisz L, N i PE oraz nie pomylisz koloru kabla z jego funkcją. Poniżej wyjaśniam, jak czytać oznaczenia, kiedy można zaufać barwie żyły, a kiedy trzeba sprawdzić wszystko miernikiem.
Faza to przewód czynny, a kolor jest tylko wskazówką
- W instalacji jednofazowej faza ma zwykle 230 V względem przewodu neutralnego.
- W obwodach trójfazowych występują L1, L2 i L3, a napięcie między fazami wynosi 400 V.
- W nowych instalacjach faza ma najczęściej kolor brązowy, czarny lub szary.
- Niebieski oznacza przewód neutralny, a żółto-zielony przewód ochronny.
- Kolor przewodu pomaga, ale w starszych instalacjach nie wystarcza do pewnej identyfikacji.
- Do sprawdzania przewodów najbezpieczniej użyć dwubiegunowego wskaźnika napięcia i pracować dopiero po odłączeniu zasilania.
Co oznacza faza w instalacji elektrycznej
W języku technicznym fazę oznacza się zwykle literą L. W instalacji jednofazowej to przewód, między którym a neutralnym otrzymujesz standardowe 230 V. W układzie trójfazowym dochodzą jeszcze L1, L2 i L3, a napięcie między fazami wynosi 400 V. To ważne rozróżnienie, bo „faza” nie oznacza całej instalacji, tylko jeden z przewodów czynnych.
Ja najprościej tłumaczę to tak: faza dostarcza energię do odbiornika, neutralny zamyka obwód, a ochronny odpowiada za bezpieczeństwo. Samo urządzenie działa wtedy, gdy obwód jest poprawnie zamknięty, ale sposób poprowadzenia przewodów decyduje o tym, czy użytkownik ma do czynienia z instalacją bezpieczną i zgodną z zasadami. Kiedy zrozumiesz ten podział, łatwiej ocenisz, co dzieje się w gniazdku, lampie albo w puszce pod tynkiem.
To prowadzi wprost do pytania, jak odróżnić fazę od pozostałych żył bez zgadywania po kolorze.
Jak rozpoznać przewód fazowy bez zgadywania

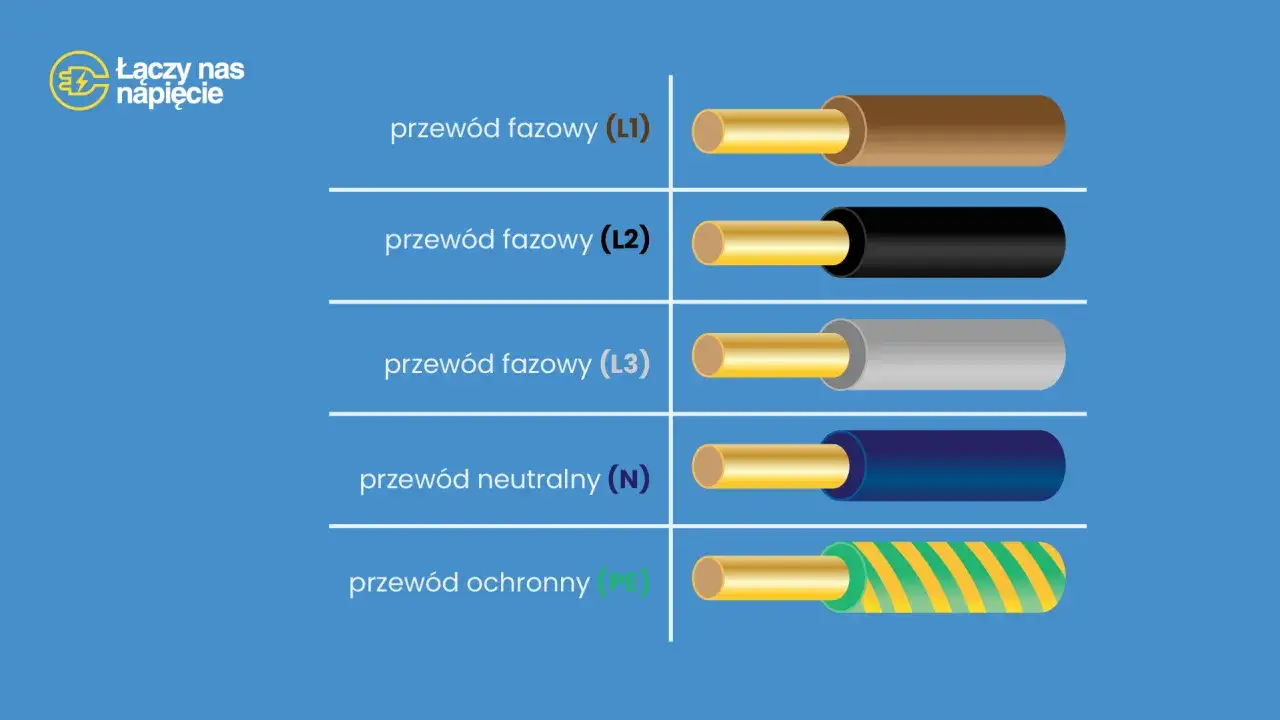

Kolor pomaga, ale nie jest wyrocznią. W nowych instalacjach faza jest najczęściej brązowa, czarna albo szara, neutralny jest niebieski, a ochronny żółto-zielony. W starszych instalacjach spotyka się jednak inne barwy, a po przeróbkach ktoś mógł po prostu użyć tego, co miał pod ręką.
| Przewód | Oznaczenie | Rola | Typowy kolor | Co warto zapamiętać |
|---|---|---|---|---|
| Faza | L, L1, L2, L3 | Doprowadza napięcie do odbiornika | Brązowy, czarny, szary | To przewód czynny, więc może być niebezpieczny pod napięciem |
| Neutralny | N | Zamyka obwód i prowadzi prąd roboczy z powrotem | Niebieski | Nie jest przewodem ochronnym |
| Ochronny | PE | Chroni przed porażeniem i odprowadza prąd uszkodzeniowy | Żółto-zielony | Nie służy do normalnego zasilania urządzeń |
Dlatego do weryfikacji używam najpierw odłączenia zasilania, a potem sprawdzenia braku napięcia dwubiegunowym wskaźnikiem. Zwykła neonówka albo „próba na oko” bywa kusząca, ale daje zbyt mało pewności, szczególnie gdy obwód był już wcześniej przerabiany. Jeśli przewody są nieczytelne, lepiej zatrzymać się na etapie identyfikacji niż zaczynać pracę.
Samo rozpoznanie kabla to jednak dopiero połowa roboty, bo równie ważne jest odróżnienie L, N i PE.
Czym faza różni się od neutralnego i ochronnego
Najwięcej błędów bierze się z mieszania tych trzech żył, bo z zewnątrz potrafią wyglądać podobnie. W praktyce ich rola jest zupełnie inna, a pomyłka może oznaczać nie tylko awarię, lecz także realne zagrożenie przy późniejszym serwisie albo użytkowaniu sprzętu.
| Element | Co robi | Co się stanie przy pomyłce | Praktyczny wniosek |
|---|---|---|---|
| Faza | Doprowadza napięcie do urządzenia | Część instalacji może pozostać pod napięciem mimo wyłączenia | To właśnie ją należy odcinać wyłącznikiem |
| Neutralny | Zamyka obwód w normalnej pracy | Urządzenie może działać nieprawidłowo lub serwis staje się ryzykowny | Nie wolno traktować go jak przewodu ochronnego |
| Ochronny | Chroni obudowy i użytkownika przed skutkami awarii | Znacznie spada skuteczność ochrony przeciwporażeniowej | Nie służy do zasilania odbiorników |
Dlatego wyłącznik w lampie czy oprawie powinien odcinać fazę, a nie neutralny. Jeśli odetniesz N, część oprawy może nadal pozostać pod napięciem i serwis staje się niepotrzebnie ryzykowny. Właśnie w takich detalach różnica między „działa” a „jest poprawnie zrobione” staje się naprawdę widoczna.
W starszych układach spotyka się też PEN. To przewód, który łączy funkcję neutralnego i ochronnego. W praktyce oznacza to instalację wymagającą większej ostrożności, bo nie każdy układ da się bezpiecznie ocenić po jednym gnieździe czy pojedynczej puszce. Jeśli wchodzisz w modernizację takiej instalacji, traktuj to jako robotę dla elektryka, a nie projekt „na weekend”.
To właśnie dlatego w prostych domowych pracach najwięcej błędów robi się nie przy samym podłączeniu, tylko przy założeniach.
Dlaczego kolejność faz ma znaczenie w warsztacie
W warsztacie faza ma jeszcze jeden praktyczny wymiar: w urządzeniach trójfazowych liczy się kolejność L1, L2, L3. Przy silnikach asynchronicznych, sprężarkach, pompach czy niektórych maszynach stolarskich zamiana dwóch faz potrafi odwrócić kierunek obrotów. Sam odbiornik zwykle dalej działa, ale wykonuje pracę w niewłaściwą stronę, a to już proszenie się o kłopot.
- Silnik 3-fazowy może ruszyć w drugą stronę, niż przewidział producent.
- Pompa albo wentylator mogą pracować, ale wydajność i bezpieczeństwo spadną.
- Maszyna z ruchem lewo/prawo może uszkodzić materiał albo osprzęt.
- Przy pierwszym uruchomieniu warto sprawdzić kierunek obrotów zgodnie z instrukcją urządzenia.
Nie każdy odbiornik jest wrażliwy na kolejność faz, ale tam, gdzie pracuje silnik, to już nie jest detal. Ja traktuję to jako jedno z tych miejsc, w których „działa” nie znaczy jeszcze „działa prawidłowo”. Gdy temat schodzi z ogólnego gniazdka na warsztatowe maszyny, przechodzimy od definicji do odpowiedzialności za realny efekt pracy.
Jeżeli instalacja jest stara albo po częściowych przeróbkach, trzeba przejść z intuicji na procedurę.
Co robić w starej lub nieoznaczonej instalacji
Najwięcej nieporozumień pojawia się w mieszkaniach i domach z instalacją starą albo po częściowych remontach. Możesz trafić na dwa przewody zamiast trzech, nietypowe kolory, połączenia wykonane bez konsekwentnego oznaczania albo puszki, w których ktoś wcześniej zamienił przewody miejscami. W takiej sytuacji kolor przestaje być pewnym przewodnikiem, a staje się tylko tropem.
- Odłącz zasilanie odpowiedniego obwodu w rozdzielnicy.
- Sprawdź brak napięcia wskaźnikiem, zanim cokolwiek dotkniesz.
- Oceń, czy instalacja ma osobny PE, czy występuje układ starszego typu z PEN.
- Jeśli oznaczenia są niespójne albo nie masz pewności, przerwij pracę i wezwij elektryka.
W praktyce właśnie tu najczęściej pojawiają się błędy: ktoś ufa barwie przewodu, a potem okazuje się, że niebieski nie jest neutralnym, bo instalacja była kiedyś „naprawiana” bez zachowania standardu. Jeżeli więc cokolwiek wygląda niestandardowo, lepiej zakładać problem, a nie wyjątek. To prostsze i bezpieczniejsze niż tłumaczenie sobie po fakcie, że „tak chyba było dobrze”.
Na tym etapie zostaje już tylko krótka lista zasad, które warto mieć z tyłu głowy przed dotknięciem przewodów.
Co warto zapamiętać, zanim dotkniesz przewodów
- Faza to przewód czynny, a nie dowolny kabel w ścianie.
- Kolor żyły pomaga w identyfikacji, ale nie zastępuje pomiaru.
- W nowoczesnej instalacji niebieski to N, a żółto-zielony to PE.
- Wyłącznik powinien odcinać fazę, nie neutralny.
- Przy urządzeniach trójfazowych liczy się także kolejność faz.
- Jeśli instalacja jest stara, nieczytelna albo po przeróbkach, nie warto zgadywać.
Faza to przewód czynny, ale w praktyce najwięcej znaczy nie sama nazwa, tylko to, czy potrafisz poprawnie odróżnić L od N i PE oraz sprawdzić brak napięcia przed pracą. Jeśli trzymasz się tej jednej zasady, większość domowych pomyłek po prostu nie ma szans się wydarzyć. A w elektryce to już naprawdę dużo.
