Pięciożyłowy przewód w instalacji nie oznacza automatycznie, że wszystko da się podłączyć do zwykłego gniazdka. W praktyce temat, jak podłączyć kabel 5 żyłowy do gniazdka, sprowadza się do rozróżnienia dwóch sytuacji: klasycznego gniazda 230 V i gniazda 400 V 5P. Pokażę, jak odczytać oznaczenia żył, kiedy taki kabel ma sens, jak podłączyć go bez pomyłki i na co uważać przy montażu, żeby nie zrobić sobie kosztownego problemu.
Najważniejsze zasady przy pięciożyłowym podłączeniu
- Do zwykłego gniazda 230 V nie prowadzi się pięciu żył - tam standardowo pracują trzy: L, N i PE.
- Kabel 5-żyłowy ma sens przy gnieździe 400 V 5P, czyli najczęściej w osprzęcie przemysłowym lub dla odbiorników trójfazowych.
- Kolory żył są istotne: żółto-zielony to PE, niebieski to N, a brązowy, czarny i szary to zwykle L1, L2 i L3.
- Zaciski muszą zgadzać się z oznaczeniami na osprzęcie: L1, L2, L3, N i PE.
- Liczy się także mechanika: poprawne odizolowanie, dociągnięcie zacisków i odciążenie kabla.
- Jeśli nie masz pewności, przerwij pracę i zleć montaż elektrykowi z uprawnieniami oraz pomiarami po wykonaniu połączeń.
Najpierw sprawdź, czy to gniazdo 230 V czy 400 V
Ja przy takim zadaniu zawsze zaczynam od samego osprzętu, bo tu najłatwiej o pomyłkę. Zwykłe gniazdo domowe 230 V nie potrzebuje pięciu żył - pracuje na trzech przewodach: fazowym, neutralnym i ochronnym. Pięć żył pojawia się wtedy, gdy masz do czynienia z gniazdem trójfazowym 400 V, zwykle oznaczanym jako 5P, czyli z trzema fazami, neutralnym i ochronnym.
To rozróżnienie ma praktyczne znaczenie, bo od niego zależy cały dalszy montaż. Jeśli próbujesz podłączyć pięciożyłowy przewód do klasycznego gniazda pokojowego, coś jest po prostu nie tak: albo kabel jest dobrany do innego obwodu, albo osprzęt nie pasuje do zadania. W instalacji domowej nie robi się z pięciu żył „na siłę” trzech, bo to prosta droga do błędów i niepotrzebnych mostków.
| Typ gniazda | Liczba żył | Oznaczenia | Gdzie spotkasz | Co to oznacza w praktyce |
|---|---|---|---|---|
| Zwykłe 230 V | 3 | L, N, PE | Mieszkanie, garaż, warsztat | Pięciożyłowy przewód zwykle nie jest tu potrzebny |
| Trójfazowe 400 V 5P | 5 | L1, L2, L3, N, PE | Maszyny, sprężarki, większe narzędzia | Tu kabel 5-żyłowy ma pełne uzasadnienie |
| Trójfazowe 400 V bez N | 4 | L1, L2, L3, PE | Część odbiorników silnikowych | Neutralny nie jest potrzebny, ale nie wolno go zastępować PE |
Jeśli masz zwykłe gniazdo 230 V, sprawa jest prosta: nie podłączasz do niego pięciu żył, tylko dopasowujesz instalację do osprzętu. Jeśli natomiast pracujesz przy 5-biegunowym gnieździe przemysłowym, dopiero wtedy warto przejść do oznaczeń żył i ich funkcji. To właśnie one decydują, czy połączenie będzie poprawne, a nie sama liczba przewodów.
Co oznaczają żyły w kablu 5-żyłowym
W pięciożyłowym kablu nie ma przypadkowej kombinacji kolorów. Standardowo przewód żółto-zielony to PE, czyli przewód ochronny, niebieski to N, czyli neutralny, a brązowy, czarny i szary pełnią funkcję faz L1, L2 i L3. Taki układ jest czytelny właśnie po to, żeby przy montażu nie zgadywać, tylko podłączać zgodnie z oznaczeniami.
Ja nie ufam samym kolorom bez sprawdzenia zacisków na osprzęcie, ale w praktyce kolorystyka bardzo ułatwia pracę i zmniejsza ryzyko pomyłki. W starszych instalacjach bywa różnie, dlatego przy modernizacji trzeba patrzeć nie tylko na barwę izolacji, ale też na oznaczenia urządzenia i dokumentację producenta. Najważniejsza zasada jest jednak stała: żółto-zielonego przewodu nie używa się do niczego innego niż PE.
| Kolor żyły | Funkcja | Do czego służy | Uwagi praktyczne |
|---|---|---|---|
| Żółto-zielony | PE | Ochrona przeciwporażeniowa | Nie zamieniaj go z żadnym innym przewodem |
| Niebieski | N | Powrót prądu roboczego | W gnieździe 5P musi trafić do zacisku N |
| Brązowy | L1 | Jedna z faz | Kolejność faz ma znaczenie przy części urządzeń |
| Czarny | L2 | Druga faza | Warto sprawdzić oznaczenie na osprzęcie, nie tylko kolor |
| Szary | L3 | Trzecia faza | Przy silnikach nieprawidłowa kolejność może zmienić kierunek obrotów |
Gdy te oznaczenia są już jasne, montaż przestaje być zgadywanką. Dopiero wtedy ma sens sam układ połączeń w gnieździe i praca na konkretnych zaciskach.
Jak podłączyć przewód do gniazda 5P krok po kroku
W instrukcjach producentów osprzętu przemysłowego znajdziesz podobny schemat: najpierw przygotowanie przewodu, potem wprowadzenie żył do odpowiednich zacisków, na końcu zabezpieczenie kabla i dokręcenie połączeń. Ja robię to zawsze w tej samej kolejności, bo przy montażu elektrycznym pośpiech mści się szybciej niż w większości prac warsztatowych.
- Odłącz zasilanie i upewnij się, że obwód nie jest pod napięciem.
- Otwórz obudowę gniazda i odczytaj oznaczenia zacisków: L1, L2, L3, N oraz PE.
- Przygotuj przewód tak, aby długość odizolowania odpowiadała wymaganiom osprzętu. Dla wielu gniazd CEE 16 A producenci podają ok. 10-12 mm, a dla 32 A zwykle 12-14 mm.
- Wprowadź żyły do właściwych zacisków: fazy do L1, L2, L3, niebieski do N, a żółto-zielony do PE.
- Dokręć zaciski zgodnie z zaleceniem producenta. Przykładowo dla gniazd CEE 16 A spotyka się moment rzędu 100 Ncm, a dla 32 A około 110 Ncm, ale zawsze liczy się konkretna instrukcja danego modelu.
- Zamocuj odciążenie kabla, żeby siła pociągnięcia nie pracowała na samych zaciskach.
- Zamknij obudowę i sprawdź, czy przewód nie został przygnieciony oraz czy izolacja nie weszła zbyt głęboko pod zacisk.
W praktyce najwięcej błędów wychodzi nie przy samym podłączeniu, tylko przy detalach: za długim odizolowaniu żyły, zbyt słabym dokręceniu albo pominięciu odciążenia. To właśnie te rzeczy później powodują grzanie się złącza, luzy i sporadyczne zaniki zasilania. Na papierze wszystko może wyglądać poprawnie, ale dopiero montaż ujawnia, czy połączenie jest naprawdę solidne.
Najczęstsze błędy, które psują efekt
Jeśli mam wskazać tylko kilka pomyłek, które widuję najczęściej, to nie są to skomplikowane awarie, tylko zwykłe niedopatrzenia. W elektryce właśnie one robią największą różnicę, bo mały błąd w zacisku potrafi unieruchomić cały obwód albo stworzyć ryzyko porażenia.
| Błąd | Skutek | Co zrobić lepiej |
|---|---|---|
| Mylenie N z PE | Nieprawidłowa praca układu ochronnego | Sprawdzaj zaciski i oznaczenia, nie tylko kolor |
| Podłączenie 5 żył do zwykłego gniazda 230 V | Chaos w instalacji i ryzyko błędów | Dopasuj osprzęt do rodzaju obwodu, a nie odwrotnie |
| Za krótkie odizolowanie | Słaby styk, przegrzewanie | Trzymaj się długości zalecanej przez producenta |
| Za długie odizolowanie | Ryzyko przypadkowego kontaktu z metalem lub sąsiednim zaciskiem | Izolacja powinna kończyć się tuż przy zacisku |
| Luźne dokręcenie | Iskrzenie i nagrzewanie połączenia | Stosuj zalecany moment dokręcania |
| Brak odciążenia kabla | Wyrabianie zacisków przy każdym poruszeniu przewodu | Zawsze unieruchamiaj kabel w obudowie |
Jest jeszcze jedna rzecz, o której wiele osób zapomina: kolejność faz. Przy części odbiorników nie ma to znaczenia, ale przy silnikach i maszynach obrotowych już tak. Jeśli urządzenie po podłączeniu pracuje „w złą stronę”, zwykle nie szuka się winy w kablu, tylko zamienia dwie fazy miejscami zgodnie z dokumentacją urządzenia. Z tego miejsca naturalnie przechodzę do doboru przewodu, bo sam schemat to nie wszystko.
Jak dobrać przekrój przewodu i dokręcenie zacisków
Pięciożyłowy kabel nie jest z definicji dobry albo zły. O jego przydatności decyduje przekrój, sposób ułożenia, długość trasy i prąd obciążenia. W praktyce przy gniazdach CEE 16 A często spotyka się przewód 5 x 2,5 mm², a przy 32 A już częściej 5 x 6 mm², ale to nie jest sztywna reguła dla każdej instalacji. Ja traktuję to jako punkt wyjścia, a nie gotową odpowiedź.
| Zastosowanie | Typowy przekrój | Co trzeba sprawdzić |
|---|---|---|
| Gniazdo 5P 16 A | 5 x 2,5 mm² | Obciążenie, długość przewodu, typ zabezpieczenia |
| Gniazdo 5P 32 A | 5 x 6 mm² | Spadek napięcia, dopuszczalny prąd i warunki ułożenia |
| Gniazdo 230 V | 3 x 1,5 mm² lub 3 x 2,5 mm² | Tutaj 5-żyłowy przewód zwykle nie ma uzasadnienia |
Przy osprzęcie przemysłowym ważne są też parametry mechaniczne. W instrukcjach producentów spotyka się przykładowo długość odizolowania 10-12 mm dla 16 A, 12-14 mm dla 32 A oraz zalecenie, by przewód po wprowadzeniu do zacisku był umieszczony w całości i dodatkowo zabezpieczony mechanicznie. To drobiazgi tylko z pozoru, bo właśnie one decydują o trwałości połączenia.
Jeśli liczysz na uniwersalną odpowiedź bez sprawdzenia modelu osprzętu, to zwykle kończy się to poprawkami. Ja wolę przyjąć prostą zasadę: przekrój dobiera się do obciążenia i zabezpieczenia, a moment dokręcania bierze się z instrukcji konkretnego gniazda. Dzięki temu montaż nie jest „na oko”, tylko zgodny z tym, do czego ten osprzęt został zaprojektowany.
Kiedy lepiej nie robić tego samemu
Są sytuacje, w których nawet poprawny schemat nie wystarczy. Jeśli nie masz pewności, jak sprawdzić brak napięcia, nie rozróżniasz obwodu 230 V od 400 V albo nie masz czym wykonać podstawowych pomiarów po montażu, lepiej oddać pracę elektrykowi. To nie jest formalność. Przy instalacji elektrycznej najtańsza pomyłka bywa jednocześnie najdroższa w skutkach.
Ja szczególnie wstrzymałbym się samodzielnie przy trzech scenariuszach: gdy gniazdo ma zasilać urządzenie o dużej mocy, gdy instalacja jest stara i kolory przewodów mogą być niejednoznaczne, oraz gdy obwód ma pracować w warsztacie, gdzie przewód będzie regularnie narażony na ruch, drgania i pył. W takich warunkach nie tylko połączenie, ale też sposób prowadzenia kabla i zabezpieczenia mają znaczenie.
Po montażu warto sprawdzić jeszcze ciągłość przewodu ochronnego, poprawność połączeń i działanie zabezpieczeń. Jeśli to brzmi jak coś, czego nie wykonujesz na co dzień, to sam moment zadania sobie tego pytania jest sygnałem, że pomoc fachowca będzie rozsądniejszym ruchem niż eksperymentowanie.
Detale, które odróżniają poprawny montaż od prowizorki
Na końcu zostają rzeczy małe, ale praktycznie najważniejsze. Dobrze zrobione połączenie nie kończy się na wciśnięciu żył do zacisków. Trzeba jeszcze zadbać o to, żeby przewód nie pracował mechanicznie, obudowa była zamknięta bez naprężeń, a wszystkie połączenia dało się później jednoznacznie zidentyfikować. W warsztacie to oszczędza czas przy każdym kolejnym serwisie.

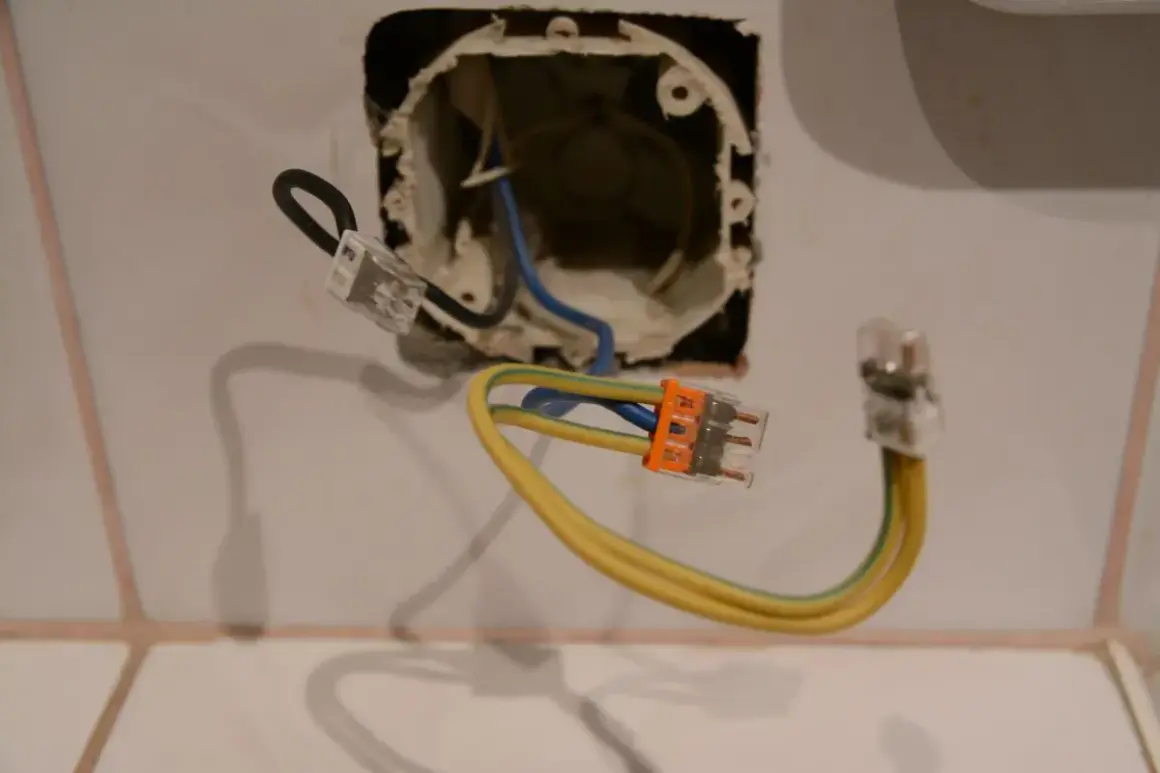

Ja zwracam uwagę także na oznaczenie obwodu w rozdzielnicy i na samym gnieździe. Jeśli w jednym miejscu masz kilka podobnych złączy, opis L1/L2/L3/N/PE nie jest zbędnym detalem, tylko realnym ułatwieniem przy późniejszej pracy. To samo dotyczy porządku w puszce - zbyt ciasno ułożone przewody szybciej się przecierają i trudniej je potem kontrolować.
Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby ona bardzo prosta: najpierw sprawdź typ gniazda, potem oznaczenia żył, a dopiero na końcu sam montaż. Przy pięciożyłowym przewodzie to właśnie kolejność myślenia robi największą różnicę i pozwala uniknąć błędów, które na pierwszy rzut oka wydają się drobiazgiem, a w instalacji elektrycznej nigdy nim nie są.
