Jak podłączyć lampę? L, N, PE bez błędów - Poradnik

Podłączenie lampy wydaje się prostą robotą, dopóki nie trzeba rozpoznać przewodów, dobrać mocowania i upewnić się, że oprawa pasuje do instalacji. Poniżej pokazuję, jak podłączyć lampę sufitową i ścienną tak, żeby zrobić to bezpiecznie, czytać oznaczenia L, N i PE oraz uniknąć błędów, które później kończą się poprawkami. To praktyczny przewodnik dla kogoś, kto chce działać samodzielnie, ale bez zgadywania.

Zanim odkręcisz osłonę sprawdź instalację i oznaczenia przewodów

Ja zawsze zaczynam od jednego założenia: kolor przewodu pomaga, ale nie zastępuje pomiaru. W typowej instalacji 230 V przewód fazowy oznacza się jako L, neutralny jako N, a ochronny jako PE, ale w starszych mieszkaniach układ kolorów bywa inny, więc przed dotknięciem żył trzeba wyłączyć obwód i upewnić się, że napięcie faktycznie zniknęło. Sam włącznik światła nie daje pełnej pewności, bo przy suficie lub w puszce może nadal pojawić się zasilanie z innego toru.

W praktyce najwięcej czasu oszczędza nie sam montaż, tylko poprawne rozpoznanie przewodów. Jeśli z sufitu wychodzą dwie, trzy albo cztery żyły, ich liczba od razu podpowiada, z jakim układem masz do czynienia, ale nie wolno na tej podstawie zgadywać bez sprawdzenia. Dla czytelności najczęściej wygląda to tak:

Co widzisz przy suficie	Najczęściej oznacza	Jak reaguję
2 żyły	Zwykle L i N, często starsza instalacja bez PE	Sprawdzam testerem, czy oprawa może pracować bez przewodu ochronnego
3 żyły	L, N i PE albo dwie fazy plus N	Nie ufam samym kolorom, tylko identyfikuję funkcję przewodów
4 żyły	Dwa niezależne tory fazowe, N i PE	To dobry układ do lampy z podziałem na sekcje lub dwa klawisze

Jeśli oprawa ma metalową obudowę, zwykle powinna mieć przewód ochronny. Jeżeli ma symbol dwóch kwadratów, jest w klasie II i nie wymaga PE, ale wtedy tym bardziej trzeba trzymać się instrukcji producenta. Dobrze rozpoznać to przed montażem, bo od tego zależy cały sposób podłączenia i późniejsze bezpieczeństwo użytkowania.

Przygotuj narzędzia, złączki i mocowanie do ciężaru lampy

Do montażu nie potrzeba rozbudowanego zestawu, ale kilka rzeczy realnie decyduje o bezpieczeństwie. Ja wolę mieć pod ręką tester, złączki sprężynowe, ściągacz izolacji i odpowiednie kołki, bo improwizacja przy elektryce kończy się zwykle źle, a nie szybciej.

• tester napięcia albo multimetr, jeśli umiesz z niego korzystać;
• śrubokręt izolowany i małe kombinerki;
• ściągacz izolacji, żeby nie naciąć żył;
• złączki sprężynowe lub kostkę przyłączeniową;
• mocowanie dopasowane do podłoża: beton, cegła, płyta g-k;
• drabina i latarka czołowa, bo przy suficie zła widoczność potrafi zepsuć cały montaż.

Do lekkiego plafonu zwykle wystarczą dwa solidne punkty mocowania, a przy cięższej lampie lepiej myśleć o czterech i o tym, czy sufit rzeczywiście przeniesie obciążenie. W płycie gipsowo-kartonowej nie używam zwykłych kołków do betonu, bo one po prostu nie pracują w takim materiale. Jeśli oprawa wisi na zawieszeniu, ciężar ma trzymać uchwyt, a nie same przewody.

Ten etap wygląda banalnie, ale to właśnie on decyduje o tym, czy lampa będzie siedzieć stabilnie przez lata. Gdy wszystko jest przygotowane, można przejść do samego łączenia żył bez nerwowego szukania brakujących elementów.

Podłącz lampę sufitową krok po kroku

W montażu oświetlenia najbardziej pomaga porządek. Zamiast pracować „na czuja”, robię wszystko w tej samej kolejności, bo wtedy łatwiej wychwycić błąd, zanim coś zostanie skręcone na stałe.

1. Wyłącz zasilanie właściwego obwodu i zabezpiecz je przed przypadkowym załączeniem.
2. Sprawdź testerem, czy na przewodach naprawdę nie ma napięcia.
3. Zdejmij osłonę oprawy i odsłoń przewody na taką długość, jaka jest potrzebna do wygodnego połączenia.
4. Jeśli przewody w lampie są linką, załóż tulejki kablowe, żeby końcówki się nie rozwarstwiały.

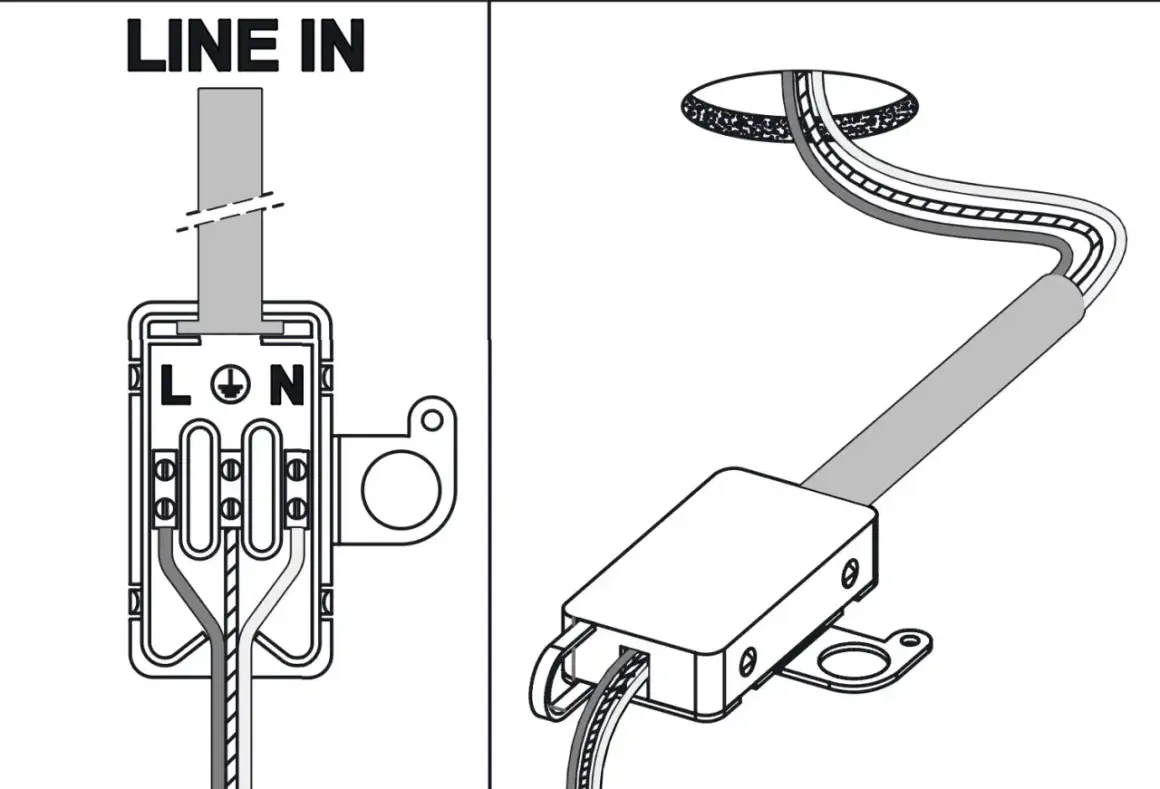

5. Połącz przewód fazowy lampy z fazowym z instalacji, neutralny z neutralnym, a ochronny z ochronnym.
6. Nie opieraj połączenia na skręconych żyłach i taśmie izolacyjnej. Użyj kostki albo złączek sprężynowych.
7. Ułóż przewody tak, by nie były ściśnięte przez metalową rozetę, klosz ani uchwyt montażowy.
8. Przykręć lub zawieś oprawę zgodnie z konstrukcją producenta, a dopiero potem włącz zasilanie i sprawdź działanie.

Jeśli z sufitu wychodzą tylko dwa przewody, nie wymyślam trzeciego, którego nie ma. W takim przypadku znaczenie ma klasa ochronności oprawy i to, czy instalacja w ogóle przewiduje przewód ochronny. Przy lampie klasy II podłączenie jest prostsze, ale i tak trzeba zachować dokładność, bo błąd na neutralnym albo fazowym od razu wyjdzie przy pierwszym uruchomieniu.

Gdy wszystkie połączenia są już skręcone, a oprawa stabilnie siedzi na swoim miejscu, dopiero wtedy wracam do włącznika. To rozsądny moment, żeby sprawdzić, czy światło działa od razu i czy nic nie grzeje się w miejscu połączeń.

Gdy lampa ma dwa obwody albo trafiasz na włącznik świecznikowy

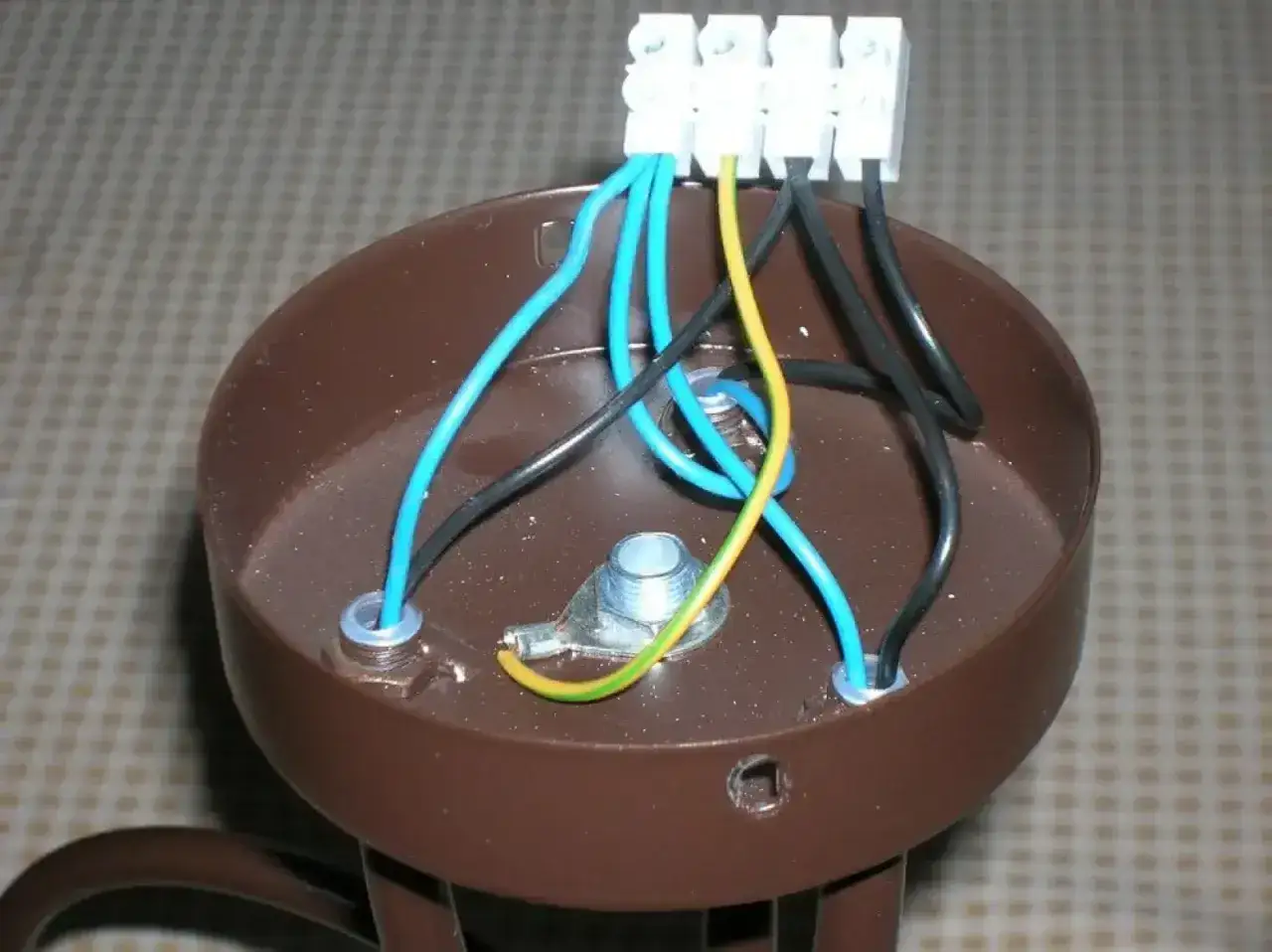

Właśnie tutaj najczęściej pojawia się zamieszanie, bo nie każda oprawa ma jeden wspólny tor zasilania. Lampa z dwoma sekcjami świecenia, żyrandol z trzema źródłami światła albo układ sterowany podwójnym klawiszem wymaga dodatkowej żyły fazowej i poprawnego rozdzielenia obwodów wewnątrz oprawy.

Sytuacja	Co to daje	Na co uważać
Jedna faza, N i PE	Jedno wspólne włączenie wszystkich źródeł	Łączysz tylko zgodne funkcje przewodów, nie same kolory
Dwie fazy, N i PE	Podział lampy na dwie sekcje	Potrzebny jest podwójny włącznik i oprawa z osobnymi torami zasilania
Tylko 2 żyły w suficie	Zwykle brak podziału i brak PE	Nie wymuszaj podziału, jeśli instalacja go nie przewiduje

Jeśli chcesz, by jedna część lampy świeciła osobno, każda grupa żarówek musi mieć własny przewód fazowy. W praktyce oznacza to, że oprawa i instalacja muszą być do siebie dopasowane, a nie „prawie pasować”. Tego nie da się sensownie obejść na skróty, bo źle rozdzielony obwód szybko daje objawy w postaci migotania albo losowo działającego światła.

W starszych mieszkaniach bywa też tak, że kolory przewodów nie zgadzają się z tym, czego człowiek oczekuje po nowej instalacji. Wtedy nie patrzę wyłącznie na barwę izolacji, tylko na pomiar i schemat oprawy. To zwykle oszczędza więcej czasu niż późniejsze poprawki.

W lampie ściennej ważne jest też odciążenie przewodu

Na ścianie łatwo skupić się wyłącznie na kolorach żył, a pominąć mechanikę. To błąd, bo kinkiet albo inna oprawa ścienna musi być zamocowana tak, żeby ciężar nie wisiał na zaciskach. Przewód ma dostarczać zasilanie, a nie trzymać całą lampę.

• sprawdź, czy puszka lub uchwyt mają odpowiednią nośność;
• dobierz kołki do materiału ściany, nie tylko do samej lampy;
• przewód poprowadź tak, by nie był zagięty pod ostrym kątem;
• w łazience i na zewnątrz zwróć uwagę na klasę szczelności IP;
• po montażu upewnij się, że oprawa nie ociera o tynk i nie ma luzów.

W kinkiecie klasy I przewód ochronny jest obowiązkowy, a w klasie II oprawa jest podwójnie izolowana i zwykle nie potrzebuje PE. To właśnie dlatego nie warto kupować lampy tylko oczami: dwa podobne z zewnątrz modele mogą wymagać zupełnie innego podłączenia. Przy ścianie dochodzi jeszcze jeden szczegół, który często umyka, czyli to, czy oprawa nie zasłania gniazdka, łącznika albo innych elementów instalacji.

Jeśli montujesz lampę nad łóżkiem, przy schodach albo nad lustrem, sprawdź także kierunek świecenia i wygodę serwisowania. Oświetlenie ścienne ma być nie tylko podłączone, ale też sensownie ustawione w przestrzeni, bo to od razu widać w codziennym użytkowaniu.

Najczęstsze błędy, które psują cały montaż

Najwięcej problemów widzę nie przy samej kostce, ale chwilę wcześniej: ktoś za szybko włącza zasilanie, źle odczytuje stare kolory albo traktuje taśmę izolacyjną jak pełnoprawne złącze. W elektryce takie skróty nie oszczędzają czasu, tylko tworzą usterkę na później.

• łączenie przewodów bez sprawdzenia braku napięcia;
• ufanie samym kolorom w starej instalacji;
• pomijanie przewodu PE w oprawie, która go wymaga;
• skręcanie żył bez złączki lub kostki;
• zbyt małe albo źle dobrane kołki do ciężkiej lampy;
• ściśnięcie przewodów pod kloszem albo rozetą;
• montaż lampy bez sprawdzenia, czy włącznik odcina właściwą żyłę.

Jeśli po otwarciu puszki widzisz stopioną izolację, luźne aluminiowe przewody albo nie jesteś w stanie jednoznacznie zidentyfikować obwodu, przerywam pracę. To nie jest moment na testowanie szczęścia. W takich sytuacjach lepiej przejąć kontrolę nad instalacją, niż później szukać przyczyny grzania, iskrzenia albo losowych zaników światła.

Dobry montaż nie polega na tym, że „jakoś działa”, tylko na tym, że działa stabilnie i przewidywalnie. Po wyeliminowaniu tych kilku błędów połowa problemów znika jeszcze zanim pojawią się na suficie.

Co zapamiętać, gdy chcesz podłączyć lampę bez nerwów

Najbezpieczniejsza zasada jest prosta: najpierw odłącz zasilanie, potem sprawdź brak napięcia, dopiero później łącz przewody. W praktyce liczy się też zgodność oprawy z instalacją, bo sama poprawność połączeń nie uratuje lampy, która wymaga przewodu ochronnego, a go nie ma, albo ciężkiego mocowania, którego sufit nie przyjmie.

Jeśli po montażu światło działa równo, oprawa nie ma luzów, a przewody są schowane i opisane, możesz uznać pracę za dobrze wykonaną. Ja zostawiam sobie jeszcze jedno zabezpieczenie: krótkie zdjęcie układu przewodów przed zamknięciem rozety. Przy następnej wymianie lampy albo rozbiórce oszczędza to sporo czasu i zmniejsza ryzyko pomyłki.
