Gdy pojawia się pytanie, do czego służy woltomierz, odpowiedź jest prosta: do sprawdzania napięcia elektrycznego między dwoma punktami obwodu. W praktyce to jedno z najważniejszych narzędzi do szybkiej diagnozy baterii, zasilaczy, instalacji i prostych układów warsztatowych. Jeśli wiesz, jak go używać, oszczędzasz czas i od razu widzisz, czy problem leży w źródle zasilania, przewodzie, czy samym odbiorniku.
Najważniejsze rzeczy o pomiarze napięcia
- Woltomierz mierzy napięcie, czyli różnicę potencjałów między dwoma punktami.
- Podłącza się go równolegle do badanego elementu, a nie szeregowo.
- Najczęściej sprawdza się nim baterie, akumulatory, zasilacze, gniazdka i spadki napięcia na przewodach.
- W codziennych pracach warsztatowych najwygodniejszy jest cyfrowy multimetr z pomiarem napięcia AC i DC.
- Najwięcej błędów wynika z złego trybu pomiaru, złych gniazd na mierniku albo zbyt niskiego zakresu.
Czym jest woltomierz i co pokazuje
Woltomierz mierzy napięcie, czyli różnicę potencjałów między dwoma punktami. Wynik pokazuje w woltach, milivoltach albo kilowoltach, zależnie od skali. Ja traktuję ten odczyt jak szybki test kondycji obwodu: mówi, czy źródło zasilania jeszcze pracuje, czy na przewodach nie pojawia się zbyt duży spadek, i czy element otrzymuje tyle energii, ile powinien.
To ważne rozróżnienie, bo woltomierz nie mierzy natężenia prądu ani rezystancji. Jeśli pomylisz funkcje, wynik będzie pozornie „jakiś”, ale nie pomoże w diagnozie. Właśnie dlatego w praktyce tak często korzysta się z multimetru, który łączy kilka pomiarów w jednym urządzeniu. Kiedy rozumiem, co pokazuje odczyt, łatwiej mi wybrać właściwe zastosowanie i nie szukać usterki w złym miejscu.
Gdzie woltomierz przydaje się najbardziej
Najczęściej używam go tam, gdzie trzeba szybko potwierdzić, czy zasilanie w ogóle dociera do celu. W warsztacie i domu to zwykle kilka powtarzalnych scenariuszy, które da się sprawdzić w minutę.
| Zastosowanie | Co sprawdzam | Po co mi ten wynik |
|---|---|---|
| Bateria i akumulator | Stan źródła zasilania pod obciążeniem lub bez obciążenia | Widzę, czy ogniwo jeszcze ma użyteczne napięcie |
| Zasilacz lub ładowarka | Czy daje napięcie zgodne z oznaczeniem | Sprawdzam, czy problem leży w zasilaniu, a nie w urządzeniu |

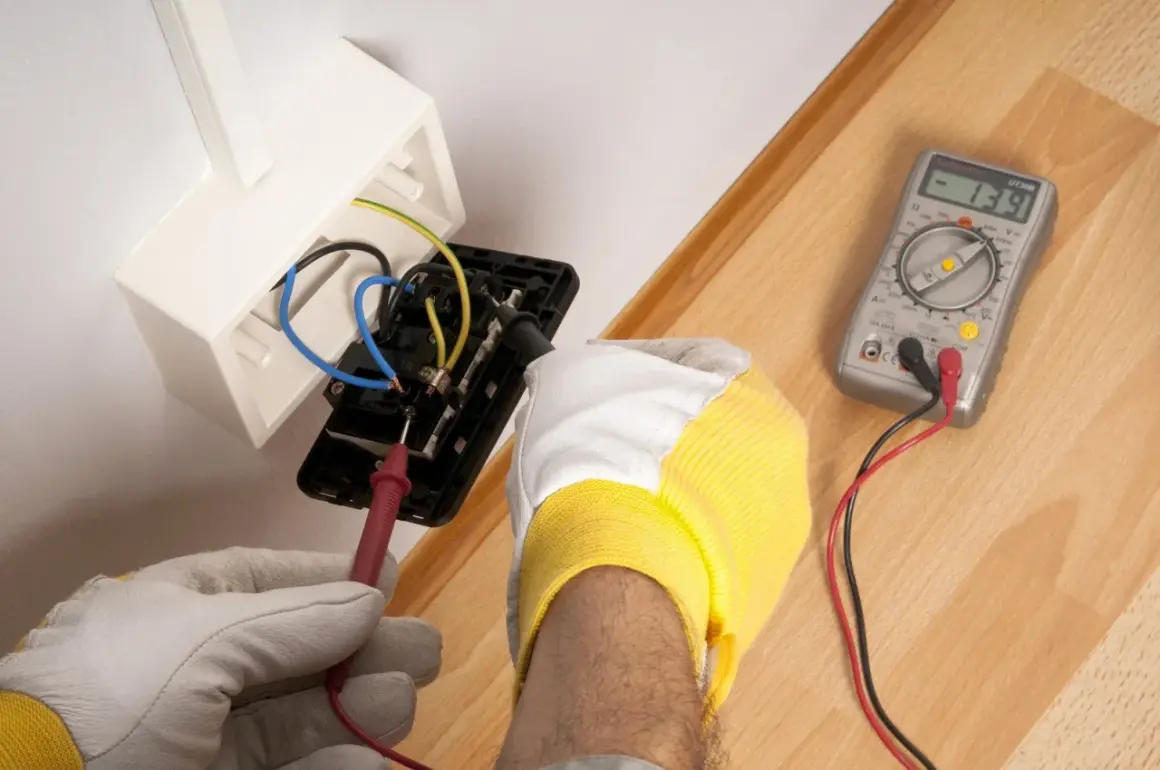

| Gniazdko sieciowe | Obecność napięcia 230 V AC | Potwierdzam, czy instalacja w ogóle podaje energię |
| Przewód lub złącze | Spadek napięcia na połączeniu | Wykrywam luźny styk, korozję albo zbyt duże straty |
| Układ elektroniczny | Napięcia na kolejnych punktach obwodu | Oceniając zasilanie stopień po stopniu, szybciej lokalizuję usterkę |
Jeśli np. akumulator samochodowy pokazuje wyraźnie zaniżony wynik, a ładowarka daje napięcie zgodne z etykietą, wiem już, gdzie szukać problemu dalej. Właśnie ten prosty podział oszczędza najwięcej czasu. Gdy to mam jasne, przechodzę do samego sposobu wykonania pomiaru, bo tam najłatwiej o błąd.
Jak poprawnie wykonać pomiar napięcia
Woltomierz włącza się równolegle do elementu, na którym chcesz sprawdzić napięcie. To podstawowa zasada, której nie warto upraszczać. Przy pomiarze napięcia na baterii, zasilaczu albo fragmencie układu sondy przykładasz do dwóch punktów, między którymi ma być odczyt.
- Wybieram właściwy tryb: DC dla napięcia stałego, AC dla zmiennego.
- Czarny przewód wkładam do gniazda COM, czerwony do gniazda oznaczonego V lub V/Ω.
- Jeśli miernik nie ma autozakresu, zaczynam od wyższego zakresu i schodzę niżej dopiero po uzyskaniu odczytu.
- Przykładam sondy do dwóch punktów pomiarowych, dbając o stabilny kontakt.
- Odczytuję wynik i sprawdzam, czy mieści się w oczekiwanym przedziale.
Przy 230 V AC zachowuję większą ostrożność niż przy baterii 1,5 V. Dobre przewody, osłonięte końcówki i pewny chwyt to nie detal, tylko warunek sensownego pomiaru. Nie warto też mierzyć „na ślepo” w złym trybie, bo pomylenie AC z DC daje wynik, który wygląda technicznie, ale nic nie znaczy.
Sam sposób pomiaru jest prosty, ale warto wiedzieć, dlaczego jedne mierniki nadają się do domowych napraw, a inne do bardziej wymagających układów.

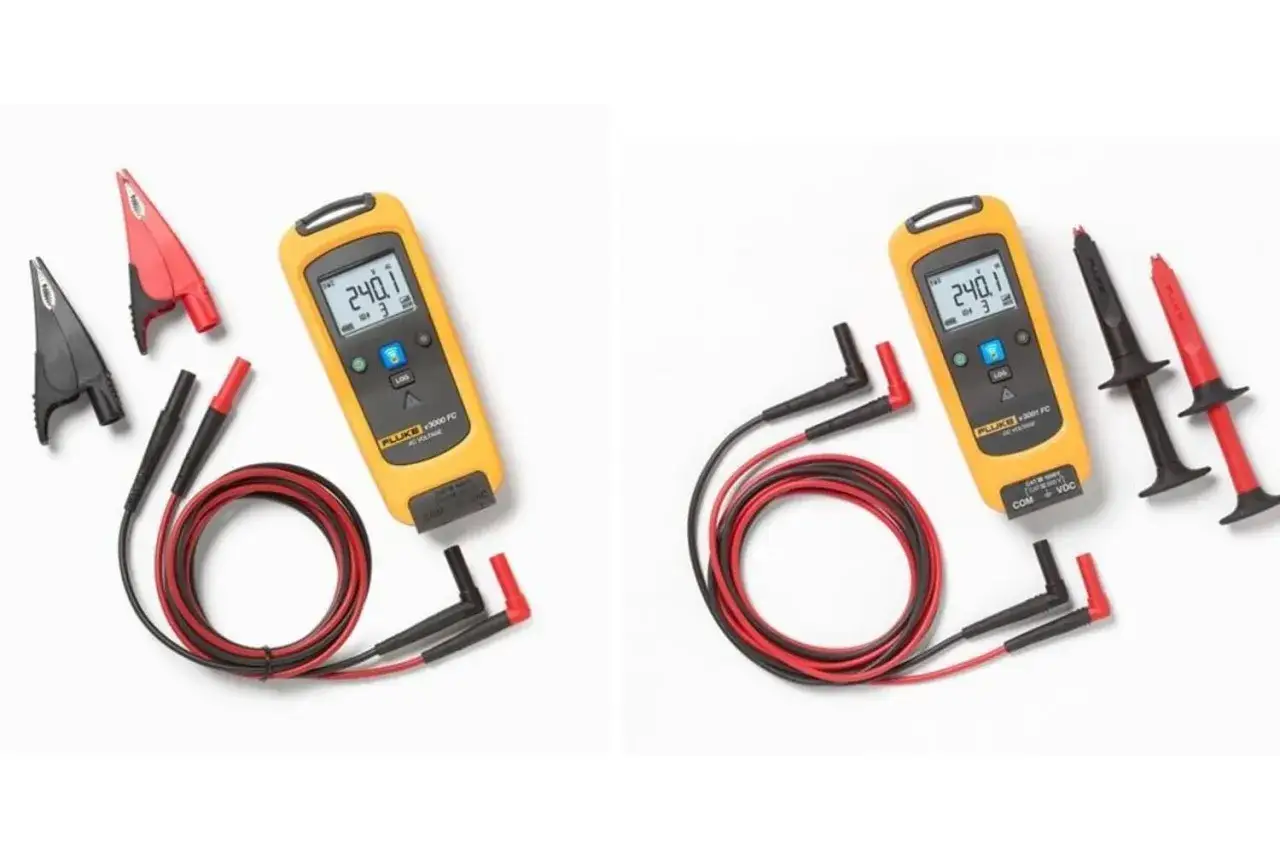

Woltomierz analogowy, cyfrowy i multimetr
W praktyce spotkasz dziś trzy podejścia do pomiaru napięcia. Różnią się wygodą, czytelnością i tym, jak dużo informacji dają przy jednej robocie.
| Typ | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Analogowy | Pokazuje zmianę wskazania w czasie, dobra czytelność trendu | Trudniejszy odczyt, zwykle mniejsza wygoda i precyzja | Gdy chcesz obserwować wahania napięcia, a nie tylko pojedynczą wartość |
| Cyfrowy | Łatwy odczyt, dobra dokładność, popularny w domowych i warsztatowych zastosowaniach | Nie pokazuje zmian tak płynnie jak wskazówka | Do większości pomiarów w domu, garażu i elektronice |
| Multimetr | Łączy pomiar napięcia, prądu, rezystancji i często test ciągłości | Więcej funkcji oznacza konieczność poprawnego wyboru trybu | Gdy chcesz jedno narzędzie do codziennej diagnostyki |
Przy napięciu zmiennym spotkasz jeszcze określenie True RMS, czyli pomiar rzeczywistej wartości skutecznej. Ma znaczenie wtedy, gdy przebieg nie jest idealną sinusoidą, na przykład przy niektórych zasilaczach impulsowych, falownikach albo sterownikach LED. Do prostych domowych spraw zwykły cyfrowy miernik zwykle wystarcza, ale w bardziej „brudnych” przebiegach True RMS daje wiarygodniejszy odczyt. Z tego powodu w warsztacie najczęściej wybiera się właśnie cyfrowy multimetr, a nie osobny, wyspecjalizowany woltomierz.
Kiedy wiem już, jaki typ narzędzia wybrać, zostaje jeszcze druga połowa sukcesu: unikanie błędów, które potrafią zepsuć cały pomiar.
Najczęstsze błędy, które psują odczyt
Większość problemów nie wynika z awarii miernika, tylko z drobnych pomyłek użytkownika. W pomiarach napięcia widzę najczęściej te same potknięcia:
- ustawienie złego trybu, czyli AC zamiast DC albo odwrotnie,
- wpięcie czerwonej sondy do gniazda do pomiaru prądu, a nie napięcia,
- podłączenie miernika szeregowo zamiast równolegle,
- wybranie za niskiego zakresu i uzyskanie błędnego albo zerowego odczytu,
- słaby kontakt sondy z utlenionym lub zabrudzonym stykiem,
- mierzenie przebiegów odkształconych tanim miernikiem bez True RMS i wyciąganie zbyt daleko idących wniosków.
Warto pamiętać też o wpływie samego miernika na układ. Typowy cyfrowy multimetr ma wejście o impedancji około 10 MΩ, więc zwykle nie obciąża obwodu mocno. W delikatnych układach elektronicznych albo przy nietypowych źródłach zasilania to jednak nadal ma znaczenie, zwłaszcza gdy wynik jest blisko granicy poprawnej pracy. Właśnie tu różnica między „działa” a „działa poprawnie” bywa bardzo konkretna.
Skoro wiesz już, jak nie zepsuć odczytu, zostaje pytanie praktyczne: co warto mieć przy sobie, żeby pomiary były szybkie i powtarzalne.
Co warto mieć pod ręką przy pomiarach napięcia
W warsztacie najbardziej cenię trzy rzeczy: porządne przewody pomiarowe, czytelny wyświetlacz i miernik, który nie zmusza mnie do zgadywania zakresu. Przy częstych pomiarach przydają się też drobiazgi, które na papierze wyglądają skromnie, a w praktyce oszczędzają czas.
- zapasowe bezpieczniki do miernika,
- przewody z dobrze izolowanymi końcówkami,
- końcówki krokodylkowe do stabilnych pomiarów,
- miernik z autozakresem, jeśli dopiero zaczynasz,
- notatka z typowymi napięciami dla swojego sprzętu, na przykład akumulatora, zasilacza czy ładowarki.
Ja zwykle patrzę też na kategorię pomiarową urządzenia, zwłaszcza gdy pracuję przy sieci 230 V. To nie jest detal dla formalności, tylko realny element bezpieczeństwa. Jeśli chcesz, żeby woltomierz pomagał, a nie przeszkadzał, wybierz model dopasowany do swoich zadań, sprawdzaj tryb pomiaru przed dotknięciem sond i traktuj napięcie sieciowe z takim samym szacunkiem, jak każdy inny element instalacji.
