Montaż gniazda podwójnego wygląda prosto, ale cała robota rozgrywa się w trzech rzeczach: poprawnym rozpoznaniu przewodów, trzymaniu się układu L, N i PE oraz porządnym osadzeniu mechanizmu w puszce. Poniżej pokazuję, jak podłączyć gniazdko podwójne tak, żeby schemat był czytelny, a montaż nie skończył się poprawkami po godzinie. Dorzucam też wskazówki dla starszych instalacji, bo to właśnie tam najłatwiej o błąd.
Najkrótsza droga do poprawnego montażu gniazda podwójnego
- L trafia zwykle na lewy zacisk, N na prawy, a PE do środka, patrząc na gniazdo od frontu.
- W większości popularnych modeli podwójnych oba tory są już połączone wewnętrznie, więc nie dorabiasz przypadkowych mostków.
- Przed pracą wyłącz zasilanie i sprawdź brak napięcia miernikiem, nie tylko wyłącznikiem.
- Typowa długość odizolowania żył to około 12 mm, ale zawsze sprawdzam oznaczenie na konkretnym mechanizmie.
- Gniazdo podwójne 16 A przy 230 V to około 3680 W maksymalnej mocy teoretycznej, więc obwodu nie warto dociążać do granicy.
- Jeżeli w puszce widzisz tylko dwa przewody albo instalacja jest stara, nie zgaduj połączeń na podstawie koloru izolacji.

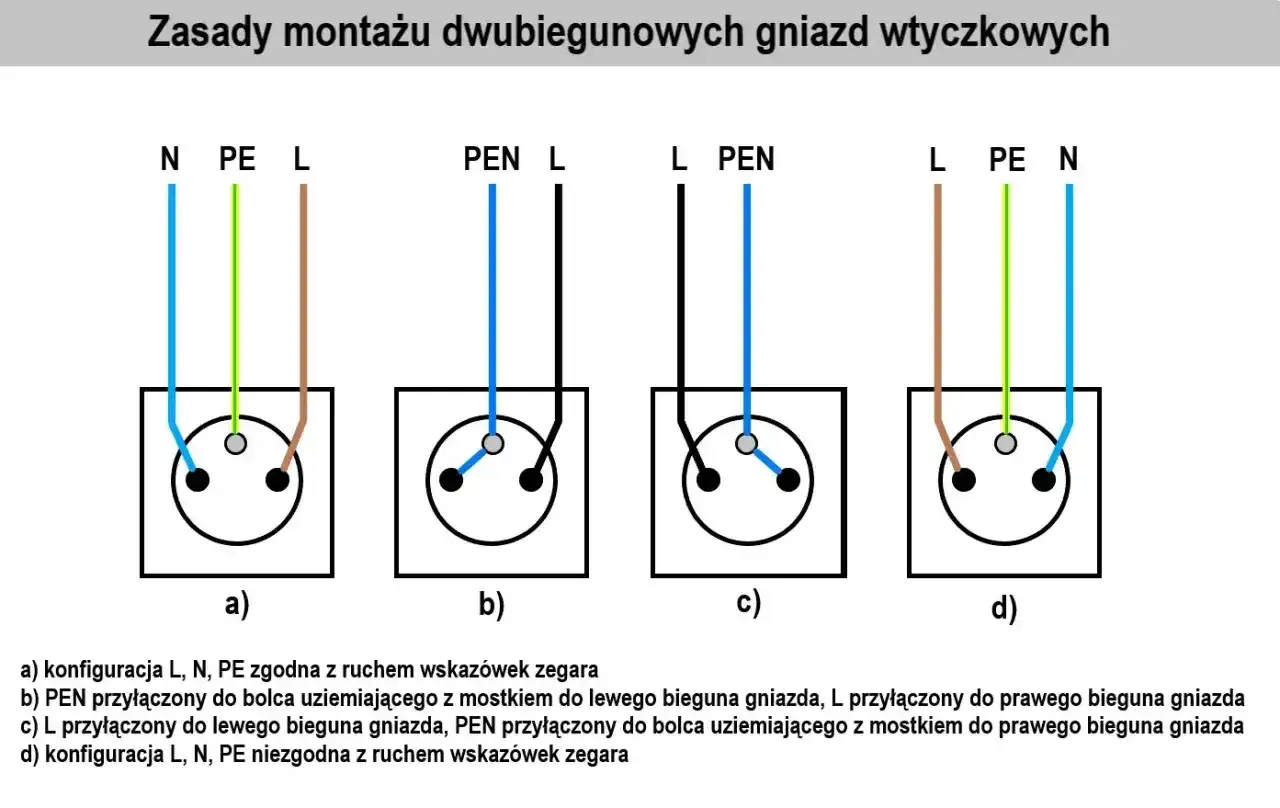

Schemat połączeń gniazda podwójnego
Najprostszy układ w typowym gnieździe z uziemieniem jest stały: przewód fazowy L podłączam do lewego zacisku, neutralny N do prawego, a ochronny PE do zacisku środkowego albo do bolca, zależnie od konstrukcji osprzętu. To właśnie ten schemat najczęściej odpowiada temu, czego szuka osoba montująca nowe gniazdo w mieszkaniu, garażu albo warsztacie.
W praktyce ważne jest jeszcze jedno: w wielu gniazdach podwójnych oba pola są zasilane wspólnie wewnątrz mechanizmu. Oznacza to, że zwykle doprowadzasz do osprzętu jeden komplet przewodów, a nie osobne zasilanie do każdej połówki. Jeśli masz model modułowy albo niestandardowy osprzęt, patrzę najpierw na instrukcję producenta, bo szczegóły zacisków potrafią się różnić.
| Oznaczenie | Rola w instalacji | Najczęstszy kolor | Gdzie trafia |
|---|---|---|---|
| L | Przewód fazowy | Brązowy, czarny albo szary | Lewy zacisk, patrząc od frontu gniazda |
| N | Przewód neutralny | Niebieski | Prawy zacisk |
| PE | Przewód ochronny | Żółto-zielony | Zacisk środkowy lub bolec ochronny |
W starszych instalacjach nie ufam wyłącznie barwie izolacji, bo przewody mogły być prowadzone według dawnych zwyczajów albo ktoś robił poprawki bez zachowania współczesnych oznaczeń. Gdy mam wątpliwości, patrzę jednocześnie na oznaczenia zacisków i na rzeczywisty pomiar. To zamyka temat schematu i prowadzi prosto do przygotowania pracy.
Co przygotować przed rozpoczęciem pracy
Ja zawsze zaczynam od narzędzi i od sprawdzenia samego obwodu. Jeśli coś ma być zrobione porządnie, nie chcę wracać do puszki tylko dlatego, że brakuje mi ściągacza izolacji albo przewody są za krótko przygotowane. Dobrze dobrany osprzęt też ma znaczenie: typowe gniazdo podwójne pracuje jako element 16 A, 250 V, a w standardowej instalacji oznacza to także konieczność sensownego ułożenia przewodów w puszce.
| Co przygotować | Po co to biorę | Na co zwracam uwagę |
|---|---|---|
| Miernik lub dwubiegunowy próbnik napięcia | Sprawdzenie, czy przewody są rzeczywiście bez napięcia | Nie opieram się wyłącznie na pozycji wyłącznika nadprądowego |
| Ściągacz izolacji | Równe odizolowanie żył | Przy gnieździe zwykle zostawiam około 12 mm gołej żyły |
| Wkrętak izolowany | Dokręcenie zacisków i montaż mechanizmu | Końcówka musi pasować do śruby, inaczej łatwo uszkodzić zacisk |
| Złączki instalacyjne | Łączenie przewodów w puszce, gdy trzeba zrobić rozgałęzienie | Nie wciskam kilku żył pod jeden zacisk, jeśli producent tego nie przewiduje |
| Latarka i poziomica | Praca w puszce i ustawienie ramki równo | Równe osadzenie mechanizmu od razu widać na froncie |
| Gniazdo z odpowiednim stopniem ochrony | Dopasowanie do miejsca montażu | Do suchych pomieszczeń zwykle wystarcza IP20, a do wilgoci potrzebny jest osprzęt bryzgoszczelny |
Jeżeli puszka jest płytka albo przewodów w środku jest sporo, od razu zakładam, że montaż będzie wygodniejszy na głębszym osprzęcie. Dobrze ułożone przewody robią większą różnicę niż „siłowe” dociśnięcie wszystkiego pod ramkę. Kiedy mam to przygotowane, przechodzę do samego podłączenia.
Podłączenie krok po kroku
W tej części trzymam się prostej kolejności: najpierw bezpieczeństwo, potem połączenia, na końcu kontrola mechaniczna. Przy gniazdach z zaciskami śrubowymi i bezśrubowymi cel jest ten sam, zmienia się tylko sposób wpięcia żyły. Jeśli model jest zgodny ze współczesnym osprzętem, producent zwykle przewiduje dość czytelne oznaczenia na tylnej części mechanizmu.
- Wyłącz odpowiedni obwód w rozdzielnicy i zabezpiecz go przed przypadkowym załączeniem.
- Sprawdź brak napięcia na każdym przewodzie osobno. To jest moment, w którym nie zgaduję i nie „wierzę” samemu wyłącznikowi.
- Zdejmij ramkę, front i wyjmij mechanizm z puszki tak, żeby mieć pełny dostęp do żył.
- Oceń stan przewodów. Jeśli izolacja jest sparciała, żyła pęka albo miedź jest utleniona, nie montuję na siłę.
- Odizoluj przewody na około 12 mm i nie uszkadzaj samej żyły podczas ściągania izolacji.
- Podłącz najpierw PE, potem N, a na końcu L, zgodnie z opisem na mechanizmie.
- Dokręć zaciski z wyczuciem. W modelach bezśrubowych wsuwam żyłę do oporu, a w śrubowych sprawdzam, czy przewód nie wysuwa się po lekkim pociągnięciu.
- Ułóż przewody w puszce tak, by nie były zgniecione ani mocno zagięte. W dobrze dobranej puszce mechanizm siedzi stabilnie bez walki z kablami.
- Zamocuj gniazdo w puszce. Jeśli konstrukcja na to pozwala, zwykle wolę przykręcenie do puszki niż samo rozpieranie pazurkami.
- Załóż ramkę, włącz zasilanie i sprawdź działanie gniazda.
Jedna praktyczna uwaga, którą zawsze sobie powtarzam: jeśli producent dopuszcza tylko jeden przewód w danym zacisku, nie próbuję wciskać tam dwóch żył „bo się zmieszczą”. Przy przelocie lepiej zrobić porządne połączenie w puszce na złączce niż tworzyć prowizorkę w samym gnieździe. Po takim montażu najważniejsze stają się błędy, których łatwo uniknąć, ale trudniej później naprawić.
Najczęstsze błędy, które robią kłopot po montażu
Najwięcej problemów widzę nie przy samym schemacie, tylko przy detalach wykonania. Gniazdo może działać od razu, a mimo to po kilku dniach albo tygodniach zaczyna się grzać, trzeszczeć lub po prostu wygląda krzywo. To zwykle efekt jednego z kilku powtarzalnych błędów.
- Zamiana przewodów tylko „na kolor” w starej instalacji. Kolor bywa wskazówką, ale nie jest dowodem.
- Za słabe dokręcenie zacisków. Luźny przewód potrafi powodować iskrzenie i nagrzewanie.
- Za długie odizolowanie żył. Goła miedź wystająca poza zacisk to proszenie się o problem.
- Ściskanie kilku przewodów pod jednym punktem, mimo że mechanizm tego nie przewiduje.
- Brak przewodu ochronnego w gnieździe z bolcem albo próba „naprawienia” tego na własną rękę.
- Upychanie wszystkiego na siłę w płytkiej puszce, przez co ramka nie siada równo i przewody są pod naprężeniem.
Jeżeli po montażu gniazdo wydaje się poprawne, ale po włożeniu wtyczki coś lekko stuka, przerywa albo czuć ciepło, nie ignoruję tego. W instalacji elektrycznej drobna niedoróbka rzadko kończy się „niczym”. Zamiast tego warto sprawdzić, czy problem nie leży w starszej instalacji, bo to właśnie ona najczęściej zmienia założenia całego montażu.
Starsza instalacja i brak osobnego przewodu ochronnego

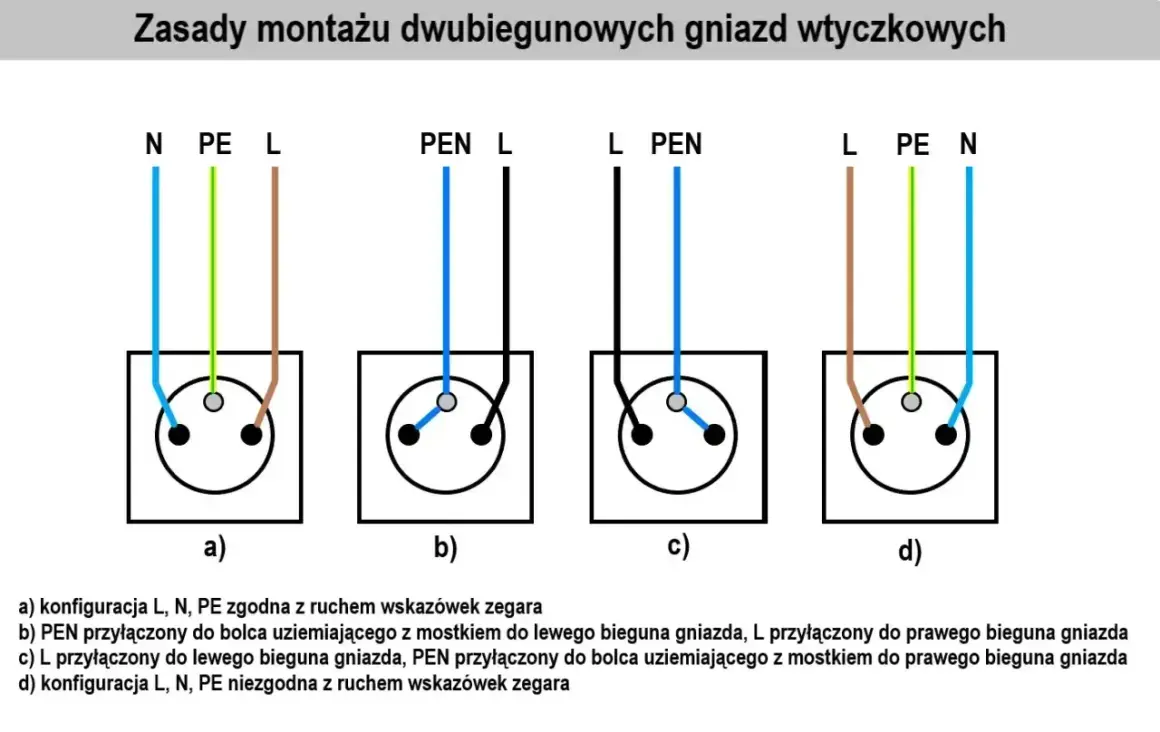

Tu trzeba być najostrożniejszym. W nowej instalacji sprawa jest prosta: masz osobny przewód fazowy, neutralny i ochronny. W starszych mieszkaniach często trafia się układ dwużyłowy albo przewód PEN, który łączy funkcje ochronne i robocze. I właśnie wtedy nie wolno zakładać, że schemat z internetu da się bezmyślnie przenieść do puszki.
| Co widzę w puszce | Co to zwykle oznacza | Jak do tego podchodzę |
|---|---|---|
| Trzy przewody | Typowa współczesna instalacja jednofazowa | Mogę podłączyć gniazdo zgodnie ze standardowym układem L, N, PE |
| Dwa przewody | Stara instalacja, często bez osobnego PE | Nie zgaduję mostków ani nie „dorabiam” ochrony w ciemno |
| Kolory nie pasują do standardu | Instalacja była przerabiana albo pamięta dawny układ | Opieram się na pomiarze i oznaczeniach, nie tylko na barwie izolacji |
W starych obwodach najgorszy błąd to założenie, że skoro gniazdo ma bolec, to wystarczy „jakoś” podłączyć dwa przewody. Tak nie robię. Jeśli nie ma osobnego PE albo układ PEN wymaga rozdzielenia, wchodzimy już w temat, który zależy od całej instalacji, a nie tylko od jednego kontaktu. W takim przypadku często rozsądniej jest przerobić obwód albo wezwać elektryka, niż ratować jedną puszkę.
Co sprawdzić po złożeniu gniazda
Po zamknięciu puszki nie traktuję pracy jako zakończonej. Najpierw sprawdzam mechanikę, potem działanie pod obciążeniem, a na końcu to, czy osprzęt jest sensownie dobrany do miejsca montażu. To ważne zwłaszcza w warsztacie, gdzie jedno gniazdo bardzo szybko bywa obciążane ładowarką, elektronarzędziem i czymś jeszcze.
- Gniazdo siedzi równo i nie chybocze się w puszce.
- Przewody nie są ściśnięte przez ramkę ani pazurki.
- Wtyczka wchodzi pewnie, bez luzu i bez skrzypienia mechanizmu.
- Po kilkunastu minutach pracy pod umiarkowanym obciążeniem gniazdo nie grzeje się wyraźnie.
- Jeśli osprzęt jest do kuchni, garażu albo strefy wilgotniejszej, ma właściwy stopień ochrony, a nie przypadkowy model pokojowy.
Przy standardowym gnieździe 16 A i 230 V teoretyczny zapas mocy wynosi około 3680 W, ale w praktyce nie wykorzystuję go bezmyślnie do ostatniego wata. W warsztacie albo przy sprzęcie grzejnym liczy się nie tylko sama wartość znamionowa gniazda, lecz także stan całego obwodu, jakość połączeń i to, czy przewody w puszce mają miejsce na bezpieczne ułożenie. To właśnie te trzy rzeczy najczęściej decydują o tym, czy montaż będzie trwały, czy tylko poprawny „na chwilę”.
