Podłączenie trójfazowego przełącznika wygląda prosto tylko na pierwszy rzut oka. W praktyce najwięcej problemów sprawia schemat włącznika 3 fazowego, bo na obudowie widzisz skróty, kilka styków i założenie, że „to musi działać”. W tym tekście rozpisuję temat po warsztatowemu: co oznaczają zaciski, jak czytać podstawowy układ 0-1, kiedy potrzebny jest lewo-prawo, a kiedy gwiazda-trójkąt, oraz gdzie najłatwiej popełnić kosztowny błąd.
Skupię się na tym, co naprawdę pomaga przy pracy z silnikiem i osprzętem 3-fazowym. Bez teoretycznego nadęcia, za to z praktycznymi wskazówkami, orientacyjnymi zakresami cen i kilkoma ostrzeżeniami, które zwykle oszczędzają więcej czasu niż sam zakup przełącznika.
Najważniejsze informacje, zanim ruszysz z połączeniem
- W większości przypadków chodzi o łącznik krzywkowy 3P, a nie zwykły domowy włącznik.
- L1, L2, L3 wchodzą na wejście przełącznika, a wyjście prowadzi do silnika lub innego odbiornika.
- PE zawsze prowadzisz osobno do obudowy urządzenia; N podłączasz tylko wtedy, gdy dany model tego wymaga.
- Zmiana kierunku obrotów silnika trójfazowego zwykle polega na zamianie dwóch faz.
- Układ gwiazda-trójkąt wymaga zgodności z tabliczką znamionową silnika i schematem producenta, nie działa „z automatu” w każdym przełączniku.
- Przy doborze osprzętu patrz na prąd znamionowy, liczbę biegunów i IP, bo to decyduje o trwałości bardziej niż sam wygląd obudowy.
Co najczęściej kryje się pod hasłem przełącznika trójfazowego
W praktyce pod takim hasłem ludzie szukają najczęściej łącznika krzywkowego, czyli ręcznego przełącznika do sterowania trzema fazami. W sklepach i dokumentacji spotkasz też nazwy: przełącznik obrotowy, wyłącznik 0-1, L-0-P albo przełącznik gwiazda-trójkąt. To nie są identyczne urządzenia, choć z zewnątrz mogą wyglądać bardzo podobnie.
Ja zawsze rozdzielam dwie rzeczy: schemat mocy i schemat sterowania. W prostym warsztatowym układzie oba bywają prawie takie same, ale w większej maszynie już nie. Jeśli przełączasz tylko zasilanie silnika, wystarczy prosty aparat 3-biegunowy. Jeśli chcesz zmieniać kierunek obrotów, potrzebujesz wersji rewersyjnej. Jeśli mówimy o rozruchu większego silnika, w grę wchodzi układ gwiazda-trójkąt albo stycznikowy zestaw rozruchowy.
Najkrócej: nie szukasz jednego „uniwersalnego włącznika”, tylko konkretnego aparatu do konkretnego zadania. Kiedy to ustalisz, dopiero ma sens czytanie oznaczeń na zaciskach.
Jak czytać oznaczenia na zaciskach i przewodach
Tu najłatwiej zrobić bałagan, dlatego zaczynam od nazw. Na schematach i obudowach najczęściej spotkasz oznaczenia L1, L2, L3 po stronie zasilania oraz U, V, W po stronie odbiornika. W silnikach z wyprowadzonymi sześcioma zaciskami pojawiają się też U1, V1, W1 oraz U2, V2, W2. Sama numeracja styków bywa różna między producentami, więc zawsze patrzę na nadruk na korpusie, a nie na pamięć.
| Oznaczenie | Co oznacza | Jak czytać w praktyce |
|---|---|---|
| L1, L2, L3 | Trzy fazy zasilania | To wejście z instalacji 3-fazowej |
| U, V, W | Wyjście na silnik lub odbiornik | Z tych zacisków zasilasz urządzenie po przełączeniu |
| U1, V1, W1 | Początki uzwojeń silnika | Używane przy podłączeniu silnika zgodnie ze schematem producenta |
| U2, V2, W2 | Koniec uzwojeń silnika | Potrzebne przy połączeniu gwiazda-trójkąt lub w puszce silnika |
| PE | Przewód ochronny | Łączysz go z obudową, nie przez styki robocze |
| N | Przewód neutralny | Podłączasz tylko wtedy, gdy model lub odbiornik tego wymaga |
| 1-2-3, 4-5-6 | Numery styków | Zależne od producenta, zawsze sprawdzasz schemat na obudowie |
W Polsce najczęściej spotkasz układ kolorów: brązowy, czarny i szary dla faz, niebieski dla N oraz żółto-zielony dla PE. Mimo to nie ufam samym kolorom, zwłaszcza w starszych instalacjach albo po naprawach wykonywanych „na szybko”. Miernik i oznaczenia na aparacie są ważniejsze niż barwa izolacji.
Gdy już wiesz, co oznaczają zaciski, można przejść do samego układu połączeń. To właśnie tu widać, czy aparat jest tylko prostym odłącznikiem, czy robi coś więcej.

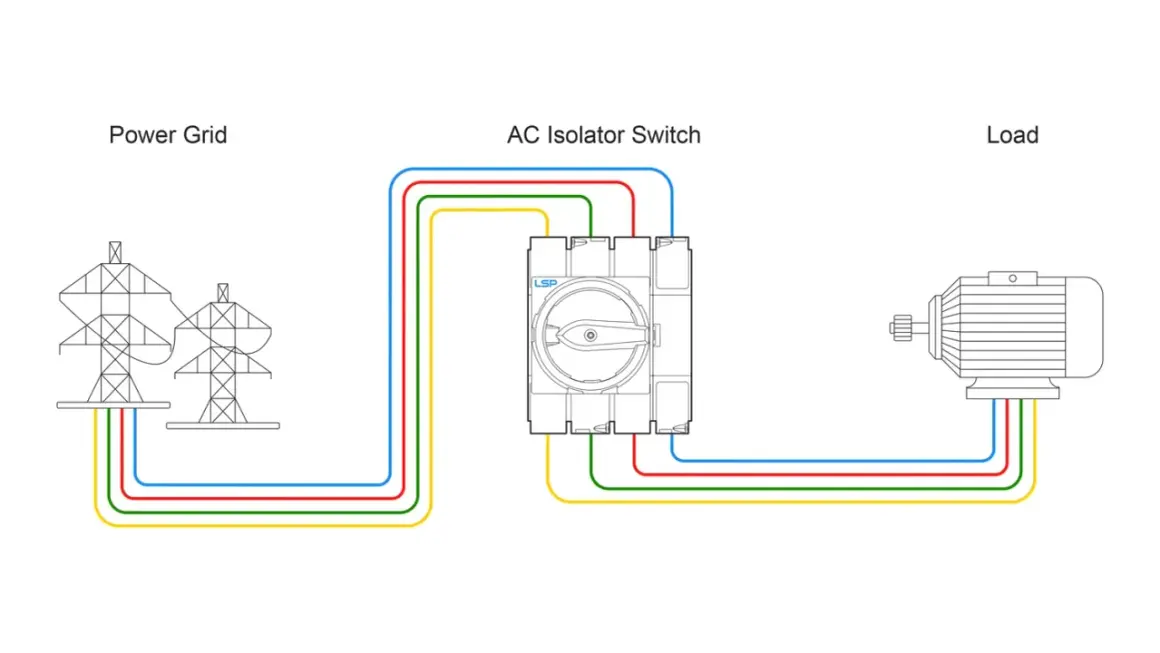

Jak wygląda podstawowy schemat podłączenia do silnika 3-fazowego
Najprostszy układ traktuję zawsze tak samo: zasilanie wchodzi do łącznika, a z łącznika wychodzi na silnik. PE prowadzę oddzielnie do obudowy silnika i obudowy aparatu, jeśli jest metalowa. Neutralny N pojawia się tylko wtedy, gdy dany odbiornik albo wersja łącznika tego wymaga. Sam przełącznik nie zastępuje zabezpieczenia nadprądowego ani ochrony przeciwporażeniowej.
- Odłącz zasilanie i potwierdź brak napięcia dwubiegunowym testerem.
- Doprowadź L1, L2 i L3 do zacisków wejściowych przełącznika zgodnie ze schematem na obudowie.
- Ze strony wyjściowej poprowadź trzy fazy do silnika lub innego odbiornika.
- Przewód PE podłącz bezpośrednio do punktu ochronnego na obudowie silnika.
- Jeśli urządzenie wymaga przewodu neutralnego, użyj wersji 4-biegunowej albo aparatu, który przewiduje taki tor.
- Jeżeli silnik ma sześć zacisków, połączenie gwiazda lub trójkąt ustawiasz w puszce silnika, a nie „na siłę” w samym łączniku.
W prostych maszynach warsztatowych taki układ działa najczyściej. Jeśli wszystko ma pracować tylko w jednym kierunku, nie komplikuję go dodatkowymi torami. W rewersie sprawa wygląda podobnie, ale tam ważna jest jeszcze logika zmiany kierunku.

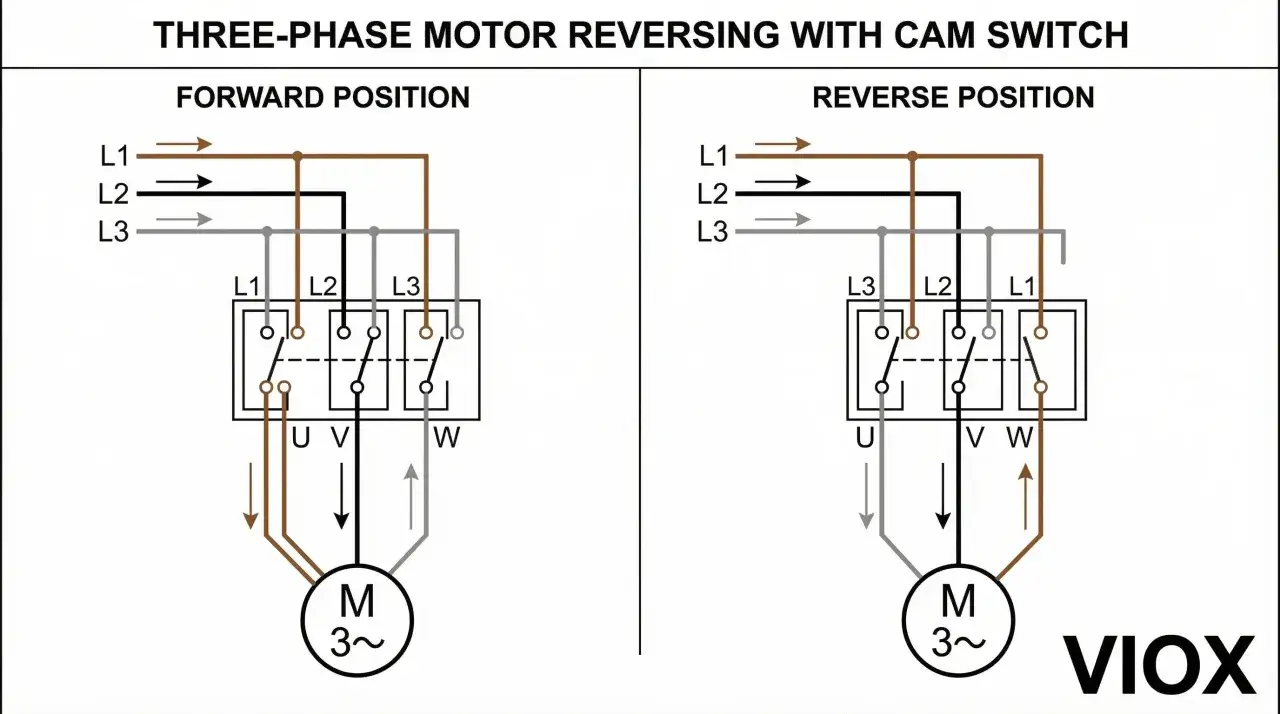

Czym różnią się wersje 0-1, lewo-prawo i gwiazda-trójkąt
To najważniejsze rozróżnienie przy wyborze osprzętu, bo od niego zależy cały schemat. W praktyce na rynku znajdziesz modele do prostego załączania, do zmiany kierunku obrotów i do rozruchu gwiazda-trójkąt. Każdy z nich rozwiązuje inny problem, a kupowanie „mocniejszego” modelu bez potrzeby zwykle tylko podnosi koszt i komplikuje montaż.
| Wariant | Do czego służy | Gdzie się sprawdza | Ograniczenia | Orientacyjna cena |
|---|---|---|---|---|
| 0-1 3P | Włącza i wyłącza trzy fazy | Proste napędy, pompy, pilarki, podstawowe maszyny | Nie zmienia kierunku obrotów | około 47-150 zł |
| L-0-P 3P | Umożliwia lewo-stop-prawo | Tokarki, mieszadła, wciągarki, urządzenia z rewersem | Wymaga poprawnego schematu i blokady pozycji środkowej | około 48-165 zł |
| Gwiazda-trójkąt 3P | Obsługuje łagodniejszy rozruch silnika | Większe silniki z odpowiednią tabliczką znamionową | Nie każdy silnik i nie każdy układ się do tego nadaje | od około 213 zł wzwyż |
Wersje w obudowie IP65 są zwykle droższe niż modele tablicowe, ale do garażu, warsztatu albo miejsca zapylonego wolę właśnie takie. Dają po prostu większy margines bezpieczeństwa i mniej problemów z zabrudzeniem styków. Z kolei przy gwiazda-trójkąt nie patrzę wyłącznie na cenę, tylko przede wszystkim na zgodność z silnikiem i kategorię pracy.
Jeżeli masz już wybrany typ aparatu, warto od razu sprawdzić, jakich błędów unikać. Przy trójfazie drobna pomyłka potrafi dać bardzo konkretny efekt, a nie tylko „niewłaściwe działanie”.
Najczęstsze błędy, które widzę w praktyce
- Mylenie wejścia z wyjściem - aparat może wyglądać poprawnie złożony, ale logika przełączania nie będzie działać tak, jak trzeba.
- Pomijanie PE - to jeden z najgorszych błędów, bo obudowa metalowa może znaleźć się pod napięciem.
- Użycie 3P tam, gdzie trzeba 4P - jeśli obwód wymaga także neutralnego, sam trzybiegunowy łącznik nie rozwiązuje sprawy.
- Zbyt mały prąd znamionowy - do małych maszyn warsztatowych często celuję w 16-25 A, przy mocniejszych urządzeniach częściej 32-40 A; rezerwa ma sens, ale nie zastępuje właściwego doboru.
- Traktowanie ręcznego łącznika jak stycznika - przy bardzo częstym załączaniu pod obciążeniem ręczny aparat szybko dostaje po stykach.
- Brak testu kierunku obrotów - przy wentylatorze, pompie czy pile zły kierunek potrafi od razu wyjść na powierzchnię.
- Dokręcanie „na wyczucie” - luźny przewód grzeje się, a z czasem robi większy problem niż sam schemat.
Z mojego doświadczenia największe szkody robią nie te najbardziej spektakularne pomyłki, tylko drobne skróty myślowe: „PE potem”, „to tylko trzy przewody”, „ten model na pewno pasuje”. W elektryce taka pewność bez sprawdzenia zwykle kosztuje najwięcej. Dlatego po samym montażu warto przejść jeszcze krótki test uruchomienia.
Co sprawdzić przed pierwszym uruchomieniem
Przed startem robię krótki, ale konsekwentny przegląd. To zajmuje kilka minut, a często ratuje silnik, zabezpieczenie albo sam łącznik przed niepotrzebnym uszkodzeniem.
- Sprawdź tabliczkę znamionową silnika i porównaj ją z napięciem sieci.
- Upewnij się, że liczba żył w kablu pasuje do schematu, a żyły nie mają uszkodzonej izolacji.
- Zweryfikuj ciągłość przewodu ochronnego PE.
- Sprawdź, czy połączenia są dokręcone zgodnie z zaleceniem producenta.
- Uruchom układ bez obciążenia, jeśli konstrukcja maszyny na to pozwala.
- Obserwuj, czy silnik nie buczy nadmiernie, nie grzeje się od razu i nie zmienia kierunku pracy.
- Jeżeli zabezpieczenie wybija natychmiast, zatrzymaj się i wróć do schematu zamiast „ratować” sytuację na siłę.
Jeśli pojawia się falownik, nietypowy rozruch, stara instalacja albo maszyna bez czytelnych oznaczeń, nie traktuję tego jako miejsca na eksperymenty. W takich układach łatwo pomylić obwód mocy z obwodem sterowania, a to już nie jest temat na zgadywanie przy napięciu. Kiedy instalacja działa poprawnie, zostaje ostatnia rzecz: dobór osprzętu tak, żeby po miesiącu nie trzeba było do niej wracać.
Jak dobrać osprzęt, żeby instalacja była wygodna także po roku użytkowania
Jeśli mam doradzić jedną rzecz przy wyborze, to zawsze patrzę szerzej niż na sam napis „3 fazy”. Liczy się prąd znamionowy, stopień ochrony IP, liczba biegunów i to, jak często będziesz przełączać urządzenie. Do pyłu, wilgoci i pracy w garażu najczęściej wybieram obudowę o wyższym IP, najlepiej z czytelną tabliczką i solidnym pokrętłem.
- Do prostych maszyn i sporadycznego użycia zwykle wystarczy 16-25 A.
- Do mocniejszych odbiorników lub większego zapasu sensownie patrzeć na 32-40 A.
- Jeśli urządzenie pracuje w kurzu albo wilgoci, lepsza będzie obudowa IP65 niż „goły” element do zabudowy.
- Przy częstym przełączaniu i większych silnikach rozważ stycznik albo gotowy układ sterowania, bo ręczny łącznik nie jest od tego, by zastępować automatyczne załączanie.
- Jeśli instalacja ma przewód neutralny, wybierz aparat 4P zamiast kombinować z obejściami.
Dobrze dobrany schemat połączeń nie ma wyglądać efektownie. Ma po prostu działać przewidywalnie, nie grzać się, nie mylić kierunku obrotów i nie zmuszać cię do poprawiania instalacji po pierwszym sezonie pracy. Jeśli te warunki są spełnione, trójfazowy łącznik staje się zwykłym, praktycznym narzędziem w warsztacie, a nie źródłem problemów.
