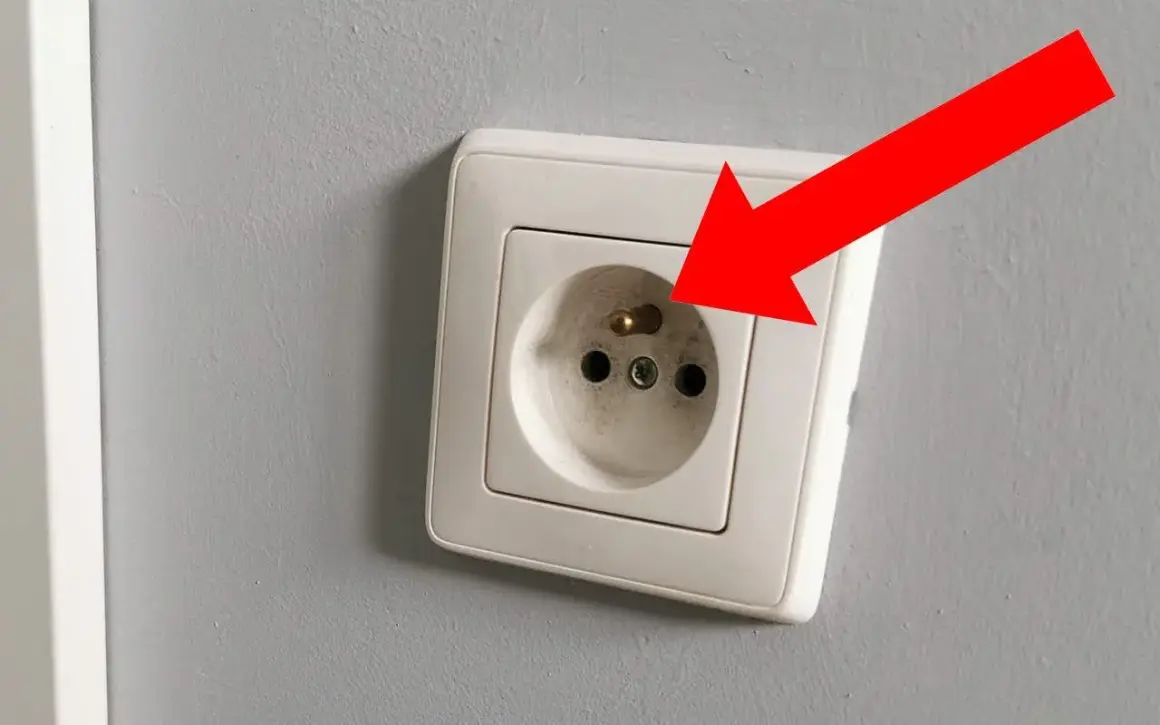

W gniazdku bolec ochronny ma być elementem bezpieczeństwa, a nie źródłem napięcia. Jeżeli próbnik świeci na bolcu, traktuję to jako sygnał ostrzegawczy: czasem oznacza realny problem z przewodem ochronnym, a czasem tylko złudzenie wynikające z działania samego próbnika. W tym tekście rozkładam to na czynniki pierwsze i pokazuję, jak odróżnić przypadkowe świecenie od usterki wymagającej interwencji.
Najkrócej: świecenie na styku ochronnym wymaga sprawdzenia, ale nie zawsze oznacza awarię
- Bolec ochronny nie powinien zachowywać się jak przewód fazowy.
- Słabe świecenie może wynikać z indukcji, pojemności przewodów albo czułości samego próbnika.
- Mocne lub powtarzalne wskazanie na styku ochronnym traktuję jako problem instalacji, dopóki nie zostanie to potwierdzone pomiarem.
- Do oceny gniazdka lepszy jest tester dwubiegunowy albo multimetr niż prosty śrubokręt neonowy.
- W starszych instalacjach z przewodem PEN interpretacja jest bardziej złożona i wymaga ostrożności.
Co oznacza sygnał na bolcu ochronnym
W poprawnie działającym gniazdku styk ochronny PE nie powinien zachowywać się jak przewód fazowy. To on ma odprowadzać zakłócenia i prądy upływu, a nie zasilać obudowę urządzenia. Jeśli próbnik reaguje właśnie tutaj, w praktyce widzę trzy możliwości: rzeczywiste napięcie na styku ochronnym, napięcie pozorne albo błąd w samej instalacji.
- Rzeczywiste napięcie - najgroźniejszy wariant. Oznacza, że na elemencie ochronnym pojawił się potencjał, którego tam nie powinno być.
- Napięcie pozorne - słabe świecenie może wynikać z indukcji lub sprzężeń pojemnościowych. To nadal wymaga sprawdzenia, ale nie zawsze oznacza pełne napięcie sieci.
- Nieprawidłowe podłączenie - źle podłączony przewód ochronny, przerwany PEN albo luźny zacisk potrafią dać mylący, ale ważny sygnał.
Ja zawsze zakładam, że takie wskazanie trzeba zweryfikować, a nie tylko obejrzeć i zapomnieć. Zanim uznasz gniazdo za sprawne, warto wiedzieć, dlaczego zwykła neonówka potrafi pokazać więcej, niż faktycznie jest w instalacji.
Dlaczego neonówka potrafi oszukać
Próbnik neonowy świeci przy bardzo małym prądzie, więc łatwo reaguje na napięcie „zebrane” z otoczenia. W praktyce oznacza to, że słaby odczyt na styku ochronnym nie zawsze mówi o pełnym napięciu roboczym. Czasem wystarczy przewód biegnący równolegle do fazy, wilgoć, długa instalacja albo po prostu specyfika samego narzędzia.
| Narzędzie | Co pokazuje | Ograniczenie | Jak je traktuję |
|---|---|---|---|
| Próbnik neonowy | Szybką obecność potencjału | Może świecić od napięć pozornych i słabo obciążonych obwodów | Tylko do orientacyjnego sprawdzenia |
| Multimetr cyfrowy | Wartość napięcia | Bywa zbyt czuły i pokaże nawet szczątkowe napięcia | Dobry do porównania, ale nie do samodzielnego wyroku |
| Dwubiegunowy tester napięcia | Obecność realnego napięcia pod obciążeniem | Wymaga poprawnego użycia | Najpewniejszy wybór do gniazdka |
Dlatego sam fakt świecenia nie wystarcza, żeby stwierdzić, że styk ochronny jest naprawdę pod napięciem. Trzeba jeszcze zobaczyć, czy odczyt utrzymuje się pod sensownym pomiarem, a nie tylko przy bardzo czułym wskaźniku. I tu dochodzimy do przyczyn, które w mieszkaniach pojawiają się najczęściej.
Najczęstsze przyczyny w domu i mieszkaniu
W polskich mieszkaniach i domach spotykam kilka powtarzalnych scenariuszy. Największe znaczenie mają wiek instalacji i to, czy przewód ochronny jest rzeczywiście osobny, czy tylko „udaje” ochronę.
Stara instalacja z przewodem PEN
W układzie TN-C przewód PEN pełni jednocześnie funkcję ochronną i roboczą. To rozwiązanie działa, ale jest bardziej wrażliwe na luźne styki i przerwy w połączeniach. Jeśli PEN jest uszkodzony albo słabo skręcony w puszce, na bolcu mogą pojawiać się niebezpieczne odczyty, a czasem także odczuwalne „kopnięcie” na metalowych obudowach urządzeń.
Luźny albo urwany przewód ochronny
To częsty problem po remoncie, wymianie gniazdka albo zwykłym starzeniu się instalacji. Gniazdo nadal działa, ale ochrona przestaje być pewna. I właśnie dlatego nie traktuję samego faktu, że sprzęt się włącza, jako dowodu bezpieczeństwa.
Błędnie podłączone gniazdo
W praktyce spotyka się zamienione przewody, źle dociśnięte zaciski albo niepewne mostki wewnątrz puszki. Z zewnątrz wszystko wygląda poprawnie, a próbnik pokazuje dziwne zachowanie tylko na jednym gnieździe. To dobry przykład, dlaczego pojedynczy test neonówką bywa mylący, ale jednocześnie nie powinien być ignorowany.
Przeczytaj również: Woltomierz - do czego służy? Mierz napięcie jak profesjonalista!
Napięcie pozorne od sąsiednich przewodów
Jeśli przewody biegną blisko siebie na dłuższym odcinku, mogą przenosić niewielki sygnał przez sprzężenie pojemnościowe. Wtedy neonówka potrafi się lekko żarzyć mimo braku klasycznej usterki. To nie jest powód do paniki, ale jest to powód do powtórzenia pomiaru porządnym testerem. Właśnie taki rozdźwięk między „świeci” a „naprawdę jest problem” rozróżnia dobry pomiar od zgadywania.
Jak sprawdzić to bezpiecznie krok po kroku
Jeżeli mam wątpliwość, nie kończę na neonówce. Najpierw porównuję podejrzane gniazdo z innym, które wiem, że działa prawidłowo, a potem sięgam po przyrząd, który faktycznie mierzy napięcie, a nie tylko je sygnalizuje.
- Odłącz urządzenia z tego obwodu, zwłaszcza te z metalową obudową.
- Sprawdź, czy problem występuje tylko w jednym gnieździe, czy w kilku.
- Użyj dwubiegunowego testera albo multimetru ustawionego na pomiar napięcia AC.
- Porównaj wyniki między L-N, L-PE i N-PE.
- Jeśli odczyt na styku ochronnym jest nietypowy albo zmienny, przerwij dalsze próby i zleć diagnozę elektrykowi.
| Pomiar | Co zwykle zobaczysz | Co może oznaczać odchylenie |
|---|---|---|
| L-N | Około 230 V | Brak tego poziomu zwykle oznacza brak zasilania albo przerwę w obwodzie |
| L-PE | Około 230 V | Wyraźnie niższy wynik sugeruje problem z zasilaniem lub samym pomiarem |
| N-PE | Zwykle tylko kilka woltów, czasem mniej | Wysoki lub zmienny odczyt wymaga sprawdzenia połączeń i obciążenia |
To podejście ma jedną zaletę: od razu rozdziela problem narzędzia od problemu instalacji. Jeśli dwa różne przyrządy pokazują to samo, sprawa jest poważniejsza niż żarzenie neonówki. A wtedy trzeba już patrzeć nie na sam objaw, tylko na bezpieczeństwo całego obwodu.
Kiedy nie czekać i wezwać elektryka
Nie odkładałbym sprawy, jeśli w grę wchodzi choć jeden z poniższych sygnałów:
- próbnik reaguje mocno w kilku gniazdach jednocześnie;
- metalowa obudowa urządzenia „kopie” albo szczypie przy dotknięciu;
- wyłącznik różnicowoprądowy wyzwala bez wyraźnej przyczyny;
- gniazdo grzeje się, iskrzy albo czuć zapach przegrzanej izolacji;
- instalacja jest stara, aluminiowa albo bez pewnego przewodu ochronnego.
W takiej sytuacji proszę o pomiar ciągłości PE, impedancji pętli zwarcia i sprawdzenie RCD. Ciągłość PE mówi, czy przewód ochronny jest fizycznie połączony. Impedancja pętli zwarcia pokazuje, czy zabezpieczenie zadziała wystarczająco szybko. RCD natomiast sprawdza, czy prąd upływu wywoła odłączenie zasilania. To trzy różne testy i każdy odpowiada na inne pytanie.
Jeśli instalacja jest w układzie TN-C, z przewodem PEN, ostrożność musi być jeszcze większa. W takim systemie przerwanie jednego przewodu potrafi zmienić zachowanie całego obwodu, dlatego nie polecam żadnych prowizorek, mostków „na próbę” ani zgadywania po kolorach żył. To już jest moment na pomiar, nie na domysły.
Co warto zapamiętać, zanim uznasz gniazdko za sprawne
Ja traktuję próbnik jako narzędzie orientacyjne, nie jako dowód bezpieczeństwa. Jeśli chcesz naprawdę wiedzieć, co dzieje się na styku ochronnym, potrzebujesz pomiaru z odpowiednim przyrządem i zdrowego sceptycyzmu wobec jednego świecącego śrubokręta. W praktyce najlepiej sprawdza się prosty zestaw: tester dwubiegunowy, multimetr i nawyk porównywania wyniku z innym, pewnym gniazdkiem.
Najważniejsze jest jedno: bolec ochronny ma chronić ludzi i sprzęt, więc każde nietypowe wskazanie trzeba potraktować serio, nawet jeśli urządzenia jeszcze działają. Jeśli chcesz podejść do tematu warsztatowo, a nie intuicyjnie, testuj instalację pod kątem realnego napięcia, a nie samego błysku neonówki.
