Hartowanie zaczyna się od dobrania właściwej temperatury, a kończy na szybkim chłodzeniu i odpuszczaniu. W praktyce to właśnie od tej pierwszej decyzji zależy, czy detal będzie twardy, stabilny wymiarowo i odporny na zużycie, czy tylko przegrzany z powierzchni i pełen naprężeń. Ten artykuł porządkuje temat od strony warsztatowej: pokazuje typowe zakresy dla różnych gatunków stali, wyjaśnia, od czego zależy dobór temperatury i podpowiada, jak uniknąć błędów, które psują efekt.
Najważniejsze liczby i zasady, które warto mieć pod ręką
- Nie ma jednej uniwersalnej temperatury hartowania - zakres zależy od składu stali, grubości detalu i oczekiwanej twardości.
- Dla stali do ulepszania i części konstrukcyjnych najczęściej pracuje się w okolicach 840-880°C, a dla stali sprężynowych około 830-860°C.
- Stale narzędziowe i nierdzewne hartowalne wymagają zwykle wyższych temperatur, często od 920°C aż do 1050-1080°C.
- Odpuszczanie wykonuje się od razu po hartowaniu, bo świeżo zahartowany materiał jest bardzo naprężony i kruchy.
- Przy większych detalach lepiej sprawdza się stopniowe nagrzewanie i równomierne chłodzenie niż szybkie „wrzucenie” całego wsadu do pieca.
- Jeśli producent podaje węższy zakres w karcie materiałowej, to właśnie on ma pierwszeństwo przed ogólną tabelą.
Dlaczego nie ma jednej temperatury dla wszystkich stali

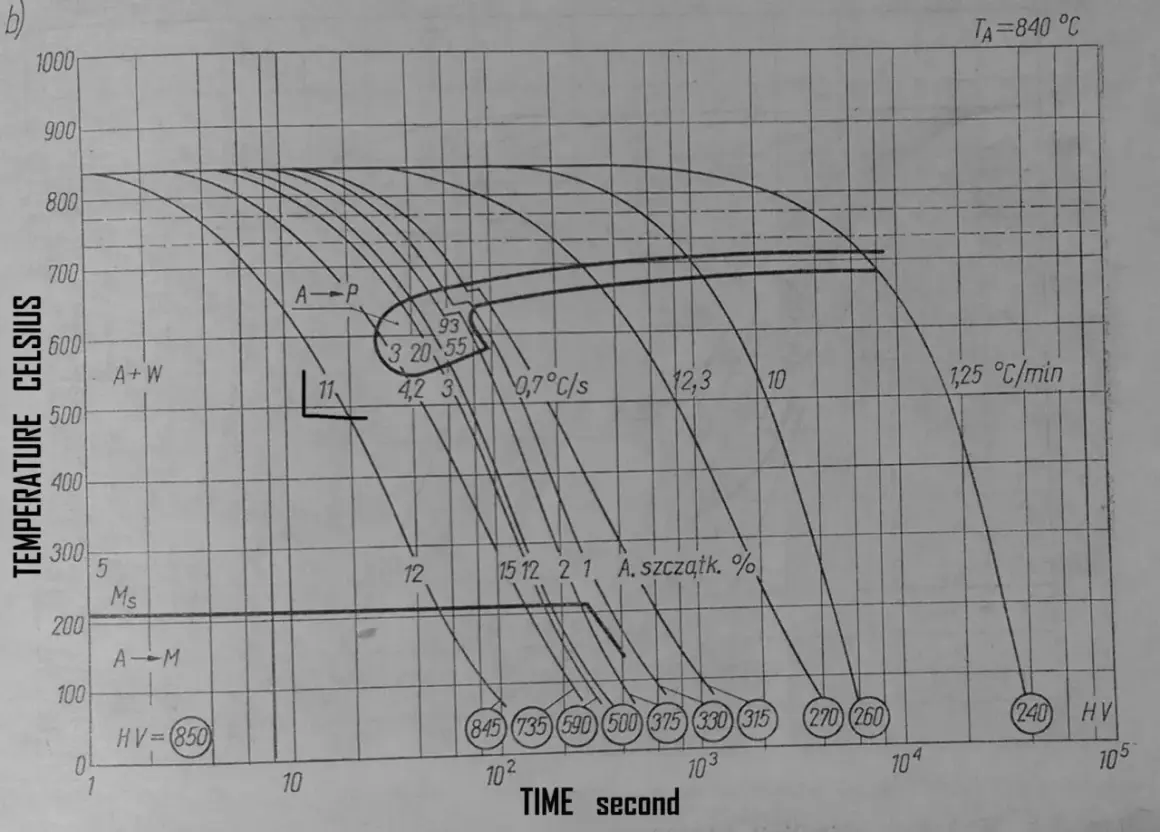

Ja zawsze zaczynam od prostego rozróżnienia: austenityzacja to etap nagrzania stali do stanu, w którym struktura może się przebudować, a hartowanie to szybkie chłodzenie, które tę strukturę „zamraża”. W efekcie powstaje martensyt, czyli bardzo twarda, ale też naprężona struktura. Jeśli temperatura będzie za niska, stal nie zdąży się przebudować w pełni; jeśli za wysoka, rośnie ziarno, ilość austenitu szczątkowego i ryzyko odkształceń.
Właśnie dlatego ta sama nazwa „stal” niczego jeszcze nie rozstrzyga. Inaczej zachowuje się stal węglowa, inaczej stopowa Cr-Mo, inaczej sprężynowa, a jeszcze inaczej narzędziowa albo nierdzewna hartowalna. Dla mnie praktyczna zasada jest jedna: im bardziej stopowa i bardziej wymagająca stal, tym bardziej trzeba trzymać się konkretnej karty materiałowej, a nie pamięciowego skrótu. To prowadzi prosto do widełek, które realnie spotyka się w warsztacie i produkcji.
Zakresy temperatur dla najczęstszych gatunków stali
W dokumentacji Ovako dla 42CrMo4 zakres hartowania 840-880°C i odpuszczania 540-680°C dobrze pokazuje, jak pracują stale Cr-Mo. Z kolei w kartach thyssenkrupp dla C45 austenityzowanie wypada przy 870°C, więc nawet w z pozoru prostych stalach nie ma jednej odpowiedzi.
| Grupa stali | Praktyczny zakres temperatur | Medium chłodzące | Co warto zapamiętać |
|---|---|---|---|
| Stale węglowe i do ulepszania, np. C45 | około 840-880°C | olej lub woda, zależnie od przekroju | Dobór zależy od twardości, jaką chcesz uzyskać, i od ryzyka pęknięć. |
| Stale stopowe Cr-Mo, np. 42CrMo4 | 840-880°C | olej lub woda | Po hartowaniu zwykle odpuszczam w zakresie 540-680°C, żeby odzyskać ciągliwość. |
| Stale sprężynowe, np. 51CrV4 | 830-860°C | olej | To stal, w której ważna jest równowaga między sprężystością a odpornością na zmęczenie. |
| Stale do nawęglania, np. 16MnCr5 | nawęglanie 880-980°C, potem hartowanie 860-900°C | olej lub woda | Nawęglanie nie jest tym samym co hartowanie - to etap przygotowujący warstwę wierzchnią. |
| Stale narzędziowe na zimno | zwykle 920-1000°C | olej, próżnia, wymuszony gaz, kąpiel stopniowa | Tu liczy się stabilność wymiarowa i odporność na wykruszenia. |
| Stale narzędziowe na gorąco | około 1050°C | olej, kąpiel solna, powietrze, gaz w próżni | Wyższa temperatura ma sens tylko wtedy, gdy gatunek został do tego zaprojektowany. |
| Hartowalne stale nierdzewne martensytyczne | zwykle 1030-1080°C | olej, powietrze lub woda, zależnie od gatunku | Po hartowaniu odpuszcza się je ostrożnie, bo zbyt wysokie odpuszczanie może obniżyć odporność na korozję i zwiększyć kruchość. |
W tej tabeli nie chodzi o to, żeby zapamiętać każdą liczbę z osobna. Chodzi o orientację: stal węglowa i ulepszana pracuje niżej, sprężynowa podobnie lub nieco wyżej, narzędziowa oraz nierdzewna hartowalna potrzebuje już znacznie większej temperatury. Jeśli producent podaje węższy zakres dla konkretnego gatunku, biorę go jako nadrzędny. To właśnie taki praktyczny porządek pomaga uniknąć zgadywania.
Jak dobrać zakres do przekroju i geometrii detalu
Tu zwykle popełnia się najwięcej błędów. Sama nazwa stali mówi tylko część prawdy, bo grubość przekroju, kształt i równomierność nagrzania potrafią przesunąć wynik bardziej niż różnica kilku stopni na piecu. Ja patrzę na to w takiej kolejności:
- Im większy przekrój, tym ważniejsze staje się równomierne nagrzanie rdzenia, a nie tylko szybkie rozgrzanie powierzchni.
- Im więcej węgla i dodatków stopowych, tym większa szansa na wysoką twardość po hartowaniu, ale też większe ryzyko kruchości.
- Im bardziej skomplikowany kształt, tym bardziej rośnie ryzyko paczenia i pęknięć podczas chłodzenia.
- Im słabsza kontrola atmosfery w piecu, tym większe ryzyko odwęglenia i utlenienia warstwy wierzchniej.
- Im wolniejszy odbiór ciepła, tym mniejsze naprężenia, ale też większa szansa na niedohartowanie.
W praktyce największą różnicę robi nie „magiczna” liczba, tylko odpowiedni kompromis między temperaturą, czasem i medium chłodzącym. Przy dużych detalach chętnie stosuję podgrzewanie etapowe, bo wyrównuje temperaturę między powierzchnią a rdzeniem. Dla narzędzi i elementów o złożonej geometrii dobrze działa też kontrola temperatury wsadu termoparą, zamiast trzymania wszystkiego „na oko” przez kilkanaście minut za długo.
Jeżeli po przeczytaniu tej części pojawia się pytanie „czy wyższa temperatura zawsze da lepszą twardość?”, odpowiedź brzmi: nie. Zbyt wysoki zakres często daje więcej problemów niż korzyści. Dlatego przed samym grzaniem warto przejść do kolejności czynności, która w warsztacie naprawdę porządkuje proces.
Jak przeprowadzić hartowanie bez zgadywania
Ja lubię prostą procedurę, bo w hartowaniu prostota zwykle oznacza mniejsze ryzyko. Zamiast improwizacji trzymam się kolejnych kroków, które dają powtarzalny efekt i ograniczają odkształcenia.
- Sprawdzam gatunek stali i docelową twardość, zanim uruchomię piec.
- Po obróbce zgrubnej wykonuję odprężanie, czyli podgrzanie materiału w celu zmniejszenia naprężeń po skrawaniu.
- Nagrzewam detal etapami, zwykle zaczynając od strefy około 600-650°C, a przy większych narzędziach dochodząc też do 800-850°C jako drugiego stopnia podgrzewania.
- Utrzymuję temperaturę tylko tak długo, jak to potrzebne do wyrównania rdzenia; przy wielu stalach punkt odniesienia to około 30 minut po pełnym nagrzaniu, ale nie traktuję tego jako wartości absolutnej.
- Chłodzę zgodnie z zalecanym medium: olejem, wodą, powietrzem, gazem lub kąpielą stopniową.
- Odpuszczam natychmiast po hartowaniu, a jeśli to możliwe, robię od razu dwa cykle odpuszczania. W stalach narzędziowych daje to zwykle lepszą stabilność wymiarową niż pojedynczy cykl.
W przypadku stali narzędziowych i bardzo naprężonych detali trzymam się zasady, że świeżo zahartowany element nie powinien długo czekać na odpuszczanie. Uddeholm zwraca uwagę, że najlepiej robić je od razu po zejściu z hartowania, a gdy nie da się tego wykonać od razu, detal trzeba utrzymać ciepły. To nie jest detal „na wszelki wypadek”, tylko realne ograniczenie ryzyka pęknięcia.
Najczęstsze błędy, które obniżają twardość
- Dobór temperatury z pamięci zamiast z karty materiałowej - jedna stal 42CrMo4 nie zachowuje się jak druga stal C45, mimo że obie brzmią podobnie „konstrukcyjnie”.
- Za długie wygrzewanie - rośnie ziarno, a wraz z nim ryzyko kruchości i gorszej stabilności wymiarowej.
- Zbyt szybkie chłodzenie bez kontroli geometrii - detal może pęknąć albo wyraźnie się zwichrować.
- Brak ochrony przed odwęglaniem - powierzchnia robi się miększa, nawet jeśli rdzeń wyszedł poprawnie.
- Odpuszczanie odkładane „na później” - świeżo zahartowana stal jest w tym stanie zbyt napięta, żeby zostawiać ją bez dalszej obróbki.
- Próba hartowania stali nieprzystosowanej do danego medium - nie każdy gatunek lubi wodę, nie każdy dobrze znosi samą falę gorącego gazu, nie każdy wybacza opóźnione chłodzenie.
Objawy błędu są zwykle dość czytelne: niska twardość na powierzchni, miękki rdzeń, krzywizna po chłodzeniu, mikropęknięcia albo rozrzut wyników między kolejnymi sztukami. I właśnie dlatego bardziej ufam kontroli procesu niż „dobremu oku” operatora. W kolejnym kroku warto więc spojrzeć na to, co naprawdę daje powtarzalność.
Gdy liczysz na powtarzalność, te trzy rzeczy robią największą różnicę
Jeśli miałbym wskazać jeden praktyczny wniosek, to byłby on taki: temperatura jest ważna, ale sama nie załatwia sprawy. Najlepsze wyniki daje dopiero połączenie właściwego zakresu, równomiernego nagrzania i sensownego odpuszczania. W warsztacie sprawdza mi się też myślenie od końca: najpierw target twardości i dopuszczalna deformacja, dopiero potem cała reszta.
- Najpierw ustalam, jaki efekt ma dać detal po obróbce: większa twardość, większa sprężystość, odporność na zużycie czy stabilność wymiarowa.
- Potem sprawdzam, czy wybrany gatunek stali faktycznie daje ten efekt w rozsądnym zakresie temperatur i chłodzenia.
- Na końcu dobieram piec, medium chłodzące i liczbę cykli odpuszczania, zamiast odwrotnie.
Jeśli mam doradzić tylko jedną rzecz, to brzmi ona prosto: nie zaczynaj od ustawienia pieca, tylko od gatunku stali, przekroju i celu obróbki. Dopiero z tej trójki wynika bezpieczny zakres, a dobrze dobrana temperatura hartowania przestaje być zgadywaniem i staje się normalnym, kontrolowanym etapem pracy.
