Różnica między gwintem zewnętrznym i wewnętrznym wydaje się prosta, ale w warsztacie właśnie przez nią najczęściej dochodzi do pomyłek przy doborze śrub, nakrętek i narzędzi. Ten tekst pokazuje, jak je odróżnić, jak dobrać skok i średnicę oraz jak wykonać lub naprawić połączenie bez niepotrzebnych poprawek. Dorzucam też praktyczne wskazówki, które naprawdę pomagają, gdy liczy się szybki i pewny montaż.
Najkrócej: o dopasowaniu decydują średnica, skok i miejsce nacięcia
- Gwint zewnętrzny jest nacięty na wałku, śrubie lub trzpieniu, a wewnętrzny znajduje się w otworze albo nakrętce.
- Sama średnica nie wystarcza, bo równie ważny jest skok i typ gwintu.
- W gwintach metrycznych najczęściej spotyka się profil 60° oraz oznaczenia w rodzaju M8x1,25.
- Do wykonania gwintu wewnętrznego potrzebujesz właściwego wiertła i gwintownika, a do zewnętrznego - narzynki albo toczenia.
- Najwięcej błędów wynika z mieszania gwintów metrycznych, drobnozwojnych i rurowych.
Na czym polega różnica między gwintem zewnętrznym a wewnętrznym
Najprościej mówiąc, gwint zewnętrzny jest wykonany na powierzchni walca lub stożka, a gwint wewnętrzny znajduje się w otworze. Pierwszy spotykasz na śrubach, trzpieniach i prętach, drugi w nakrętkach, tulejach, korpusach i elementach maszynowych z nagwintowanym gniazdem. To para komplementarna, czyli taka, która ma ze sobą współpracować, a nie tylko podobnie wyglądać.
W praktyce ta różnica wpływa nie tylko na sposób montażu, ale też na wytrzymałość połączenia, możliwość regulacji i łatwość naprawy. Na zewnętrznym gwincie łatwiej zauważyć uszkodzenie, ale też łatwiej go oczyścić i zmierzyć. Wewnętrzny daje bardziej zwarte połączenie, lecz wymaga większej precyzji przy wykonaniu, bo błędu nie widać od razu. Gdy patrzę na element złączny, od razu pytam siebie: czy to część, którą wkręcam, czy część, w którą wkręcam?
| Cecha | Gwint zewnętrzny | Gwint wewnętrzny |
|---|---|---|
| Położenie | Na zewnątrz elementu | W otworze lub w nakrętce |
| Typowe elementy | Śruby, wałki, trzpienie, pręty | Nakrętki, tuleje, korpusy, otwory montażowe |
| Narzędzie do wykonania | Narzynka, tokarka, narzędzie skrawające | Gwintownik, frez do gwintów, tokarka |
| Łatwość kontroli | Wizualnie i pomiarem dość łatwa | Trudniejsza, bo część geometrii jest ukryta |
| Typowe ryzyko | Zatarcie, skrzywienie, uszkodzenie zwoju na wejściu | Krzywe rozpoczęcie, złamanie gwintownika, zbyt mały otwór |
Gdy to rozróżnienie jest jasne, łatwiej przejść do identyfikacji oznaczeń i doboru właściwego rozmiaru, bo właśnie tam zaczynają się najczęstsze pomyłki.
Jak rozpoznać gwint w warsztacie i na rysunku technicznym
W warsztacie rozpoznaję gwint najpierw po miejscu występowania, a dopiero potem po oznaczeniu. Jeśli zwoje są na wystającej części, to gwint zewnętrzny. Jeśli są schowane w otworze, to gwint wewnętrzny. Proste, ale tylko na pierwszy rzut oka, bo dwa elementy mogą mieć ten sam nominalny rozmiar i nadal nie pasować, jeśli różnią się skokiem albo normą.
Na rysunku technicznym zapis mówi więcej niż sam wymiar. W oznaczeniu typu M8x1,25 litera M wskazuje gwint metryczny, liczba 8 oznacza średnicę nominalną, a 1,25 to skok, czyli odległość między sąsiednimi zwojami. Dla gwintów metrycznych często spotkasz też klasy tolerancji, na przykład 6g dla zewnętrznego i 6H dla wewnętrznego. W praktyce to informacja o luzie i dopasowaniu, a nie detal dla wtajemniczonych.

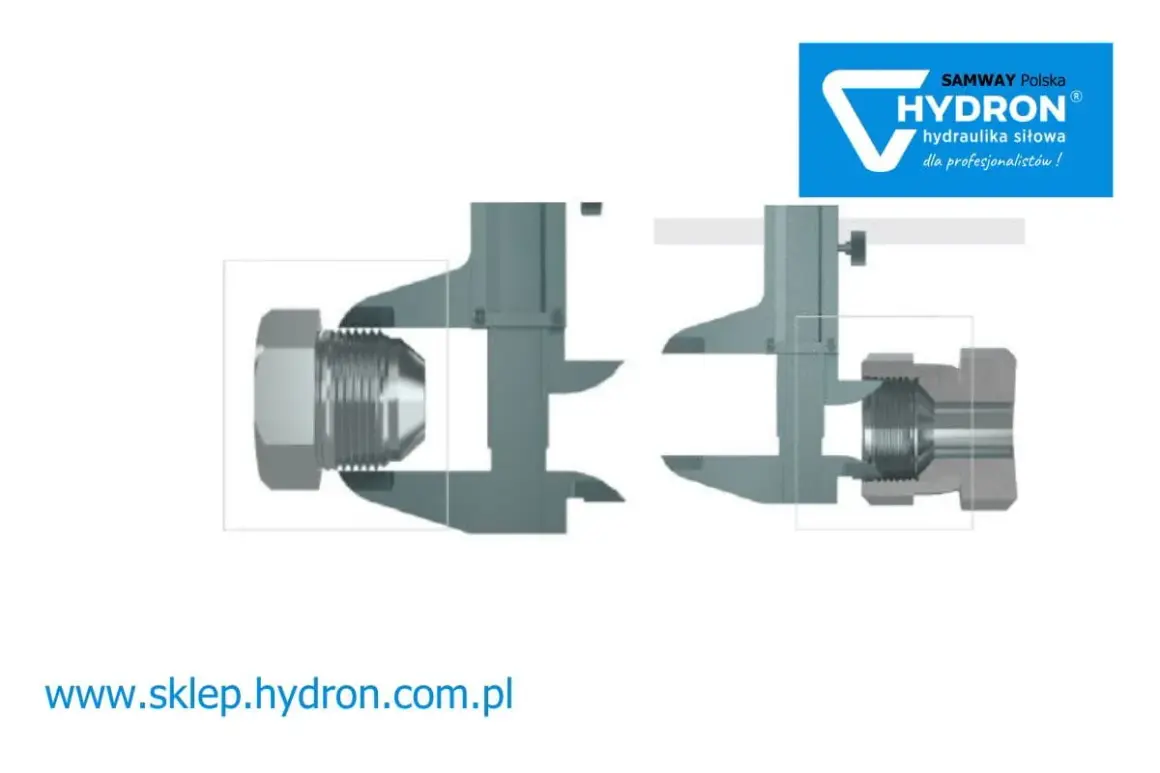

Jeśli chcesz od razu sprawdzić, z czym masz do czynienia, użyj trzech narzędzi: suwmiarki, sprawdzianu do gwintów i, gdy trzeba, wiertła kontrolnego. Suwmiarka pokaże średnicę, grzebień gwintowy pomoże określić skok, a sam próbny montaż od razu ujawni, czy ktoś nie pomylił metrycznego profilu z rurowym. To szczególnie ważne przy złączach hydraulicznych i pneumatycznych, gdzie podobny wygląd potrafi mocno zmylić.
W praktyce zapis bez podania skoku zwykle oznacza gwint zwykły dla danej średnicy, ale ja i tak zawsze sprawdzam szczegół, jeśli element ma trafić do istniejącego połączenia. Po samym symbolu nie warto zgadywać, bo jeden błędny obrót potrafi zniszczyć cały otwór.
Skoro wiesz już, jak czytać oznaczenia, można przejść do tego, co najważniejsze dla majsterkowicza: jak dobrać właściwy rozmiar i nie kupić albo nie wykonać elementu, który nie ma prawa zadziałać.
Jak dobrać pasujący rozmiar, skok i tolerancję
Najczęstszy błąd polega na tym, że ktoś mierzy tylko średnicę. To za mało. Dwa gwinty o tej samej średnicy nominalnej mogą mieć zupełnie inny skok, a więc nie będą ze sobą współpracować. Dobry przykład to M10x1,5 i M10x1,25: oba mają nominalnie 10 mm, ale jeden jest standardowy, a drugi drobniejszy. Z daleka wyglądają podobnie, w praktyce pasuje tylko jeden.
W warsztatowej pracy trzymam się prostej zasady: najpierw identyfikuję średnicę, potem skok, dopiero na końcu sprawdzam klasę dopasowania. Jeśli połączenie ma pracować w drganiach, pod obciążeniem albo w miejscu narażonym na brud, nie wybieram gwintu na wyczucie. Szczególnie uważałbym na mieszanie gwintów metrycznych z rurowymi. To jeden z tych błędów, które kończą się zniszczonym złączem, a czasem także uszczelnieniem.
| Rozmiar | Typowe wiertło pod gwint | Uwagi praktyczne |
|---|---|---|
| M5x0,8 | 4,2 mm | Częsty wybór w drobnych mocowaniach |
| M6x1,0 | 5,0 mm | Uniwersalny rozmiar do lekkich konstrukcji |
| M8x1,25 | 6,8 mm | Bardzo popularny w warsztacie i w maszynach |
| M10x1,5 | 8,5 mm | Standardowy wybór do wielu połączeń ogólnych |
| M12x1,75 | 10,2 mm | Wymaga większej uwagi przy zachowaniu osiowości |
To są typowe wartości dla gwintów metrycznych zwykłych, ale materiał też ma znaczenie. W aluminium, tworzywach albo cienkich ściankach czasem trzeba podejść ostrożniej niż w stali konstrukcyjnej. Gdy otwór jest płytki albo ślepy, lepiej od razu zaplanować zapas na wiór i pełną głębokość roboczą gwintu, zamiast później ratować się na siłę.
Widać tu ważną rzecz: dobór gwintu to nie tylko decyzja o średnicy, ale też o tym, jak połączenie będzie się zachowywać pod obciążeniem i w codziennym użytkowaniu. To prowadzi do pytania, jak ten gwint wykonać bez błędów, bo teoria teoria, a warsztat szybko weryfikuje praktykę.
Jak wykonać oba rodzaje gwintów bez typowych błędów
Przy gwincie wewnętrznym najpierw wiercę otwór o właściwej średnicy, potem robię lekką fazę na wejściu i dopiero wtedy prowadzę gwintownik. Faza to niewielkie ścięcie krawędzi, które ułatwia rozpoczęcie pracy narzędzia. Bez niej gwintownik częściej wchodzi krzywo, a w twardszym materiale ryzyko uszkodzenia rośnie bardzo szybko. Jeśli to otwór nieprzelotowy, kontroluję głębokość jeszcze przed startem, bo zabraknie miejsca na wiór i narzędzie może stanąć.
Najważniejsze na tym etapie jest ustawienie osi. Gwintownik musi wejść prosto, bez dociśnięcia na siłę. W praktyce robię krótkie ruchy robocze i co jakiś czas cofam narzędzie, żeby złamać wiór. W stali nierdzewnej, a także w twardszych stopach, smarowanie robi ogromną różnicę. Bez niego łatwo o zatarcie, szczególnie przy małych średnicach.
Gwint wewnętrzny
- Dobieram średnicę otworu z tabeli, a nie „na oko”.
- Robię lekką fazę, żeby gwintownik sam się prowadził.
- W otworze ślepym zostawiam miejsce na wiór i kontroluję głębokość.
- Używam odpowiedniego smaru lub oleju, zwłaszcza w stali i nierdzewce.
- Po wykonaniu sprawdzam, czy śruba wchodzi gładko bez klinowania.
Przy gwincie zewnętrznym punkt wyjścia jest podobny, ale narzędzie i ryzyko są inne. Najpierw przygotowuję średnicę pręta, potem robię niewielkie sfazowanie końca, a dopiero później zakładam narzynkę albo ustawiam tokarkę. Faza na początku trzpienia ma ogromne znaczenie, bo pomaga narzynce wejść równo i nie zrywać pierwszego zwoju.
Przeczytaj również: Kołki do kruchych ścian - Jak mocować, by trzymało latami?
Gwint zewnętrzny
- Przed nacinaniem nadaję końcowi lekki stożek lub fazę.
- Ustawiam narzynkę prostopadle do osi, bo krzywy start trudno później naprawić.
- Nie ściskam narzędzia zbyt mocno, tylko pozwalam mu ciąć równomiernie.
- Regularnie usuwam wiór, zwłaszcza przy dłuższym gwincie.
- Po zakończeniu sprawdzam pasowanie nakrętką lub wzornikiem.
Jeśli miałbym wskazać jeden błąd, który widzę najczęściej, to byłoby właśnie wymuszanie wejścia narzędzia. Gwint nie lubi siły. Lubi prowadzenie, odpowiedni otwór, właściwy skok i cierpliwość. Gdy te warunki są spełnione, połączenie wychodzi czyste i trwałe.
Po opanowaniu samej techniki warto jeszcze wiedzieć, kiedy warto sięgnąć po drobniejszy skok, a kiedy standardowy gwint jest po prostu rozsądniejszy.
Kiedy drobny skok daje przewagę, a kiedy lepiej zostać przy standardzie
Gwint drobnozwojny ma mniejszy skok niż standardowy, więc śruba potrzebuje więcej obrotów, żeby wykonać ten sam przesuw. To daje lepszą kontrolę docisku i sprawdza się tam, gdzie liczy się precyzja regulacji, cienka ścianka materiału albo ograniczona długość zazębienia. W praktyce często wybiera się go tam, gdzie połączenie ma być bardziej „dopieszczenie” niż szybkim montażem z marketu.
Nie traktowałbym jednak drobnego skoku jako lepszego z definicji. W brudnym, zapylonym albo korozyjnym środowisku standardowy gwint bywa rozsądniejszy, bo jest mniej wrażliwy na zabrudzenia i łatwiej go odkręcić po czasie. Drobny skok jest też bardziej wymagający przy naprawach, bo szybciej wybacza tylko dokładne prowadzenie narzędzia. Jeśli element ma pracować w warsztacie, a nie w precyzyjnej maszynie, prostsze rozwiązanie często wygrywa.
| Cecha | Gwint zwykły | Gwint drobnozwojny |
|---|---|---|
| Montaż | Szybszy i bardziej odporny na niedokładność | Wymaga większej precyzji |
| Regulacja | Mniej czuła | Bardziej dokładna |
| Odporność na zabrudzenia | Zwykle lepsza | Niższa, bo skok jest mniejszy |
| Zastosowanie | Uniwersalne mocowania | Połączenia precyzyjne, cienkościenne, wymagające kontroli docisku |
| Ryzyko błędu | Mniejsze przy ręcznym montażu | Większe, jeśli narzędzie prowadzi się niedokładnie |
Ja zwykle wybieram drobniejszy skok wtedy, gdy naprawdę coś zyskuję: większą kontrolę, lepsze dociągnięcie albo sensowniejsze wykorzystanie cienkiego materiału. Jeśli tych korzyści nie widać, nie komplikuję projektu. I właśnie dlatego ostatni krok to proste sprawdzenie kilku rzeczy przed montażem, bo ono oszczędza najwięcej czasu.
Trzy sprawdzenia, które robię przed montażem w warsztacie
Przed skręceniem połączenia zawsze sprawdzam trzy rzeczy: czy średnica nominalna się zgadza, czy skok jest właściwy i czy długość zazębienia wystarczy do obciążenia, które ma przenieść połączenie. To zajmuje chwilę, a potrafi uratować cały montaż. W miękkich materiałach, takich jak aluminium czy tworzywa, szczególnie pilnuję stanu pierwszych zwojów, bo tam uszkodzenie pojawia się najszybciej.
Jeżeli gwint jest już wyrobiony, nie próbuję ratować go na siłę większą śrubą, jeśli konstrukcja tego nie przewiduje. Lepszym rozwiązaniem bywa wkładka gwintowa albo naprawa zgodna z wymiarem katalogowym. W praktyce to daje pewniejsze i bezpieczniejsze połączenie niż prowizoryczne „dociągnięcie” elementu, który już stracił geometrię. A jeśli nie mam pewności, zawsze wolę jeszcze raz sprawdzić wzornikiem albo suwmiarką, niż później rozbierać wszystko od nowa.
Najwięcej problemów z połączeniami gwintowanymi bierze się nie z samego gwintowania, ale z pośpiechu i z pozornego podobieństwa elementów. Gdy od razu rozróżnisz gwint zewnętrzny, wewnętrzny, skok i normę, montaż staje się prostszy, a naprawy znacznie rzadsze.
