Poprawna kolejność elementów w połączeniu śrubowym ma większe znaczenie, niż wielu majsterkowiczów zakłada. To właśnie od niej zależy, czy podkładka sprężysta będzie pracować tak, jak trzeba, czy stanie się tylko przypadkowym dodatkiem pod nakrętką albo łbem śruby. W tym tekście pokazuję, jak układać podkładki w typowych złączach, kiedy łączyć je z podkładką płaską i kiedy lepiej wybrać inne zabezpieczenie gwintu.
Najważniejsze zasady montażu, które porządkują cały układ
- Podkładka sprężysta ma pracować po stronie elementu dokręcanego. Przy śrubie z nakrętką trafia zwykle pod nakrętkę, przy śrubie w gwintowany otwór pod łeb śruby.
- Jeśli chcesz chronić powierzchnię, daj podkładkę płaską przy materiale, a sprężystą bliżej strony dokręcania.
- W połączeniach narażonych na drgania sprężynówka jest raczej wsparciem niż jedyną blokadą.
- Najwięcej błędów wynika nie z samej podkładki, ale z błędnej kolejności elementów i zbyt słabego lub zbyt mocnego dokręcenia.
- Przy miękkich materiałach, cienkiej blasze i połączeniach krytycznych często lepiej sprawdza się inne zabezpieczenie niż sama podkładka sprężysta.
Co decyduje o właściwej kolejności elementów
W praktyce kieruję się jedną zasadą: podkładka sprężysta powinna znaleźć się po stronie elementu, który jest dokręcany. Jeśli dokręcam nakrętkę, to ona jest stroną „pracującą” i tam ląduje sprężynówka. Jeśli wkręcam śrubę w gwintowany otwór, analogicznie podkładka trafia pod łeb śruby. To proste rozróżnienie od razu porządkuje cały montaż.
Druga rzecz to rola podkładki płaskiej. Ona nie służy do blokowania gwintu, tylko do rozłożenia nacisku i ochrony powierzchni. Gdy materiał jest miękki, cienki albo podatny na wgniecenia, płaska podkładka powinna leżeć bliżej materiału, a sprężysta bliżej strony dokręcania. Dzięki temu złącze mniej niszczy powierzchnię i lepiej trzyma geometrię po dokręceniu. Z tej zasady wynika już cały praktyczny układ, który pokazuję niżej.
To prowadzi do najczęstszego pytania: czy sprężynówka ma być pod łbem, czy pod nakrętką, jeśli w zestawie są jeszcze inne podkładki?
Gdzie dać podkładkę sprężystą, a gdzie płaską
Najczytelniej widać to na typowych konfiguracjach. W wielu warsztatowych połączeniach kolejność nie jest przypadkowa, tylko wynika z tego, którą stronę dociskasz podczas skręcania.
| Sytuacja | Układ od strony dokręcania | Po co tak robię |
|---|---|---|

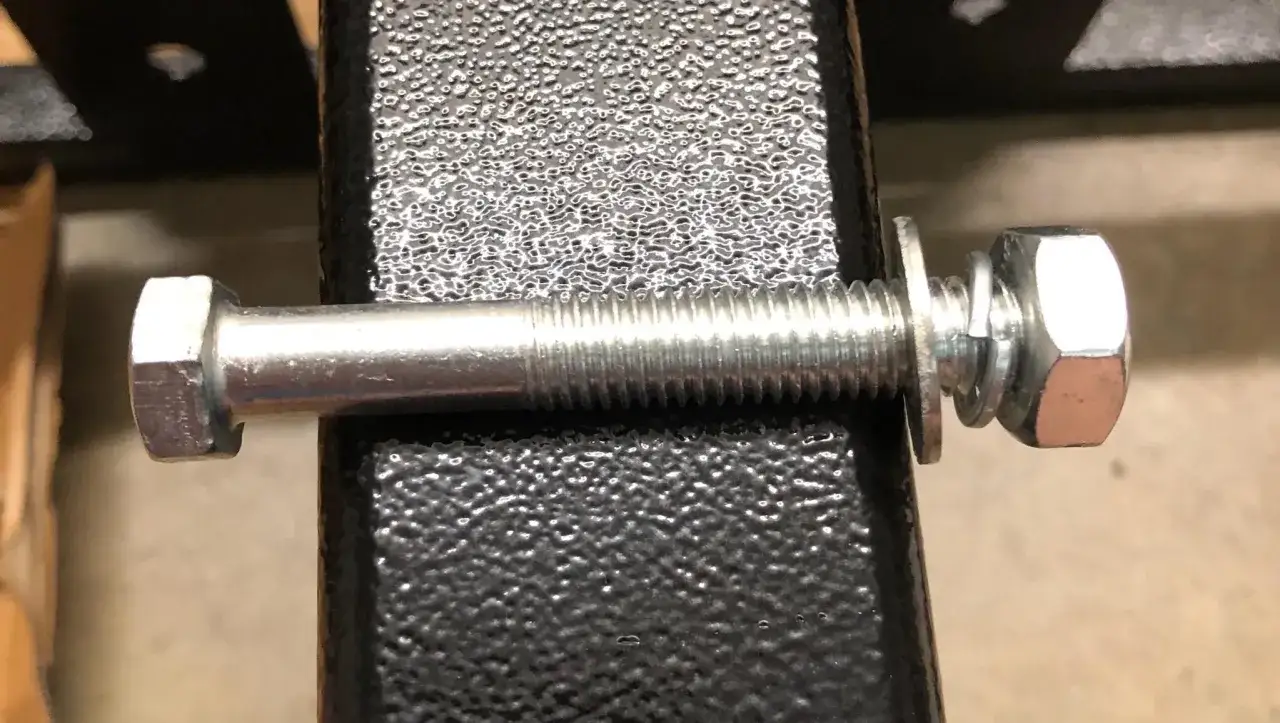

| Śruba z nakrętką | nakrętka → podkładka sprężysta → podkładka płaska → materiał | sprężysta pracuje przy nakrętce, a płaska chroni powierzchnię elementu |
| Śruba w gwintowanym otworze | łeb śruby → podkładka sprężysta → podkładka płaska → materiał | sprężysta znajduje się przy łbie śruby, czyli po stronie obrotu |
| Miękki materiał, np. cienka blacha lub aluminium | podkładka płaska przy materiale, sprężysta wyżej | ograniczam wgniatanie i ryzyko uszkodzenia powierzchni |
| Połączenie o małym znaczeniu dla bezpieczeństwa | często wystarcza sama podkładka płaska | gdy celem jest tylko ochrona powierzchni, nie zawsze trzeba dokładać sprężynówkę |
Jeśli w zestawie jest tylko jedna podkładka, zwykle daję ją po stronie dokręcania. To nie jest ozdobnik ani „dla pewności” po obu stronach naraz. Właśnie od tej strony podkładka ma największy sens funkcjonalny. Następny krok to już samo złożenie układu, bez zgadywania i bez mieszania przypadkowej kolejności.
Jak ułożyć elementy krok po kroku
Przy montażu nie komplikuję rzeczy bardziej, niż trzeba. Najpierw sprawdzam, która strona będzie dokręcana, potem decyduję, czy potrzebna jest podkładka płaska, a dopiero na końcu zakładam sprężynówkę. W klasycznej podkładce rozciętej nie ma znaczenia, którą stroną ją obrócisz. Znaczenie ma jej miejsce w całym stosie.
Gdy skręcasz śrubę z nakrętką
- Przełóż śrubę przez elementy, które chcesz połączyć.
- Jeśli materiał jest miękki albo ma gorszą powierzchnię oporową, połóż podkładkę płaską od strony materiału.
- Na niej umieść podkładkę sprężystą po stronie nakrętki.
- Dokręć nakrętkę do zalecanego momentu, a nie „na czucie”.
Przeczytaj również: Kołek 6 mm - Jakie wiertło? Nie tylko 6 mm! Sprawdź!
Gdy śruba wchodzi w gwintowany otwór
- Włóż śrubę przez podkładkę, jeśli jest potrzebna.
- Najpierw załóż podkładkę płaską, jeśli chcesz ochronić powierzchnię lub poprawić oparcie.
- Pod nią umieść podkładkę sprężystą, czyli bliżej łba śruby.
- Dokręć śrubę równomiernie i sprawdź, czy łeb dobrze przylega.
W tych dwóch układach najważniejsze jest to samo: sprężynówka ma znaleźć się przy elemencie obracanym podczas dokręcania. To właśnie ona pracuje w strefie, w której powstaje docisk. Gdy ta logika jest zachowana, montaż jest przewidywalny i łatwiej ocenić, czy połączenie zostało złożone poprawnie. Kolejne pytanie brzmi jednak uczciwie: kiedy takie rozwiązanie wystarcza, a kiedy lepiej w ogóle z niego zrezygnować?
Kiedy sprężynówka ma sens, a kiedy lepiej wybrać inne zabezpieczenie
Nie traktuję podkładki sprężystej jak uniwersalnej odpowiedzi na każdy problem z odkręcaniem. W lekkich i średnio obciążonych połączeniach może działać wystarczająco dobrze jako element pomocniczy, ale w mocno drgających układach lepiej nie opierać na niej całego bezpieczeństwa. W wielu specyfikacjach połączeń ze śrubami klasy 8.8 i wyżej sprężynówka nie jest uznawana za jedyne, wystarczające zabezpieczenie.
| Rozwiązanie | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Podkładka sprężysta | proste mocowania, lekkie drgania, doraźne zabezpieczenie | nie zastępuje prawidłowego momentu dokręcania ani solidnej blokady gwintu |
| Nakrętka samohamowna | częstsze wibracje, połączenia serwisowe | zwykle ma ograniczoną liczbę cykli użycia |
| Klej do gwintów | gdy nie ma miejsca na nakrętkę z wkładką albo potrzebna jest dodatkowa stabilizacja | wymaga czystego gwintu i poprawnego doboru klasy |
| Podkładka klinowa | mocne drgania i wyższe wymagania niezawodności | jest droższa, ale daje bardziej przewidywalny efekt |
W warsztacie patrzę więc na funkcję, a nie na przyzwyczajenie. Jeśli połączenie ma tylko trzymać osłonę, uchwyt albo lekki element konstrukcyjny, sprężynówka bywa wystarczająca. Jeśli złącze pracuje w drganiach, ma znaczenie bezpieczeństwa albo ma być rozbierane wielokrotnie, zwykle wybieram coś pewniejszego. To naturalnie prowadzi do błędów, które widzę najczęściej przy samym montażu.
Najczęstsze błędy, które psują efekt
Najwięcej problemów nie wynika z samej podkładki, tylko z tego, że ktoś zakłada ją „tak jak zawsze”. W praktyce to właśnie rutyna robi tu największą szkodę.
- Odwrócona kolejność elementów. Sprężynówka trafia pod płaską podkładkę bez potrzeby, przez co traci sens jako element pracujący przy dokręcaniu.
- Użycie sprężynówki jako jedynej blokady w mocno drgającym połączeniu. To zbyt mało, zwłaszcza gdy złącze ma większe obciążenie lub pracuje cyklicznie.
- Brak podkładki płaskiej na miękkim materiale. Wtedy sprężysta może wgniatać powierzchnię zamiast pomagać.
- Ponowne użycie mocno spłaszczonej podkładki. Jeśli podkładka straciła sprężystość, nie działa już tak, jak powinna.
- Dokręcanie bez momentu. Zbyt mały moment daje luz, a zbyt duży może zniszczyć gwint albo spłaszczyć cały zestaw podkładek.
- Dokładanie kilku podkładek bez planu. Więcej elementów nie oznacza lepszego zabezpieczenia, jeśli układ jest źle dobrany.
Warto też pamiętać o samym stanie gwintu i powierzchni przylegania. Brud, farba, opiłki albo skorodowany materiał potrafią zabić efekt nawet najlepiej ułożonego zestawu. Z tego powodu przed zamknięciem połączenia robię jeszcze krótką kontrolę, która zwykle oszczędza późniejszego rozkręcania wszystkiego od nowa.
Jedna minuta kontroli przed montażem oszczędza rozbiórkę po pracy
Jeśli mam sprawdzić tylko kilka rzeczy, patrzę na nie zawsze w tej samej kolejności. Dzięki temu montaż jest powtarzalny i łatwiej wyłapać błąd, zanim połączenie trafi do pracy.
- Czy wiem, która strona będzie dokręcana?
- Czy podkładka sprężysta leży przy nakrętce albo łbie śruby?
- Czy podkładka płaska chroni materiał, jeśli jest miękki albo cienki?
- Czy gwint i powierzchnia są czyste oraz suche?
- Czy dokręcenie jest wykonane z wyczuciem i zgodnie z zaleceniem dla danego połączenia?
Jeśli mam wybrać tylko jedną zasadę, trzymam się tej: sprężynówka ma wspierać połączenie, nie naprawiać błędnego montażu. Gdy kolejność jest dobra, materiał jest chroniony, a dokręcenie zrobione rozsądnie, połączenie zachowuje się przewidywalnie. Gdy któryś z tych elementów szwankuje, sama podkładka sprężysta niewiele uratuje.
