Tyrystor to jeden z tych elementów, które wyglądają niepozornie, a potrafią sterować bardzo dużą mocą. W praktyce działa jak elektroniczny zatrzask: dostaje impuls na bramkę, przechodzi w stan przewodzenia i pozostaje włączony, dopóki prąd nie spadnie poniżej progu podtrzymania. To właśnie dlatego pojawia się w prostownikach, zabezpieczeniach, regulatorach mocy i układach, w których liczy się odporność na duże obciążenie.
Najważniejsze rzeczy o tyrystorze w skrócie
- Tyrystor jest sterowanym elementem półprzewodnikowym do przełączania mocy.
- W typowym SCR przewodzi w jedną stronę i po włączeniu „trzyma stan” bez dalszego sterowania bramką.
- Wyłącza się wtedy, gdy prąd spadnie poniżej prądu podtrzymania albo gdy obwód zostanie przerwany.
- W układach AC często zastępuje go triak, a w precyzyjnym sterowaniu DC częściej wygrywa tranzystor MOSFET.
- Przy doborze liczą się głównie napięcie blokowania, prąd RMS, prąd bramki i chłodzenie.

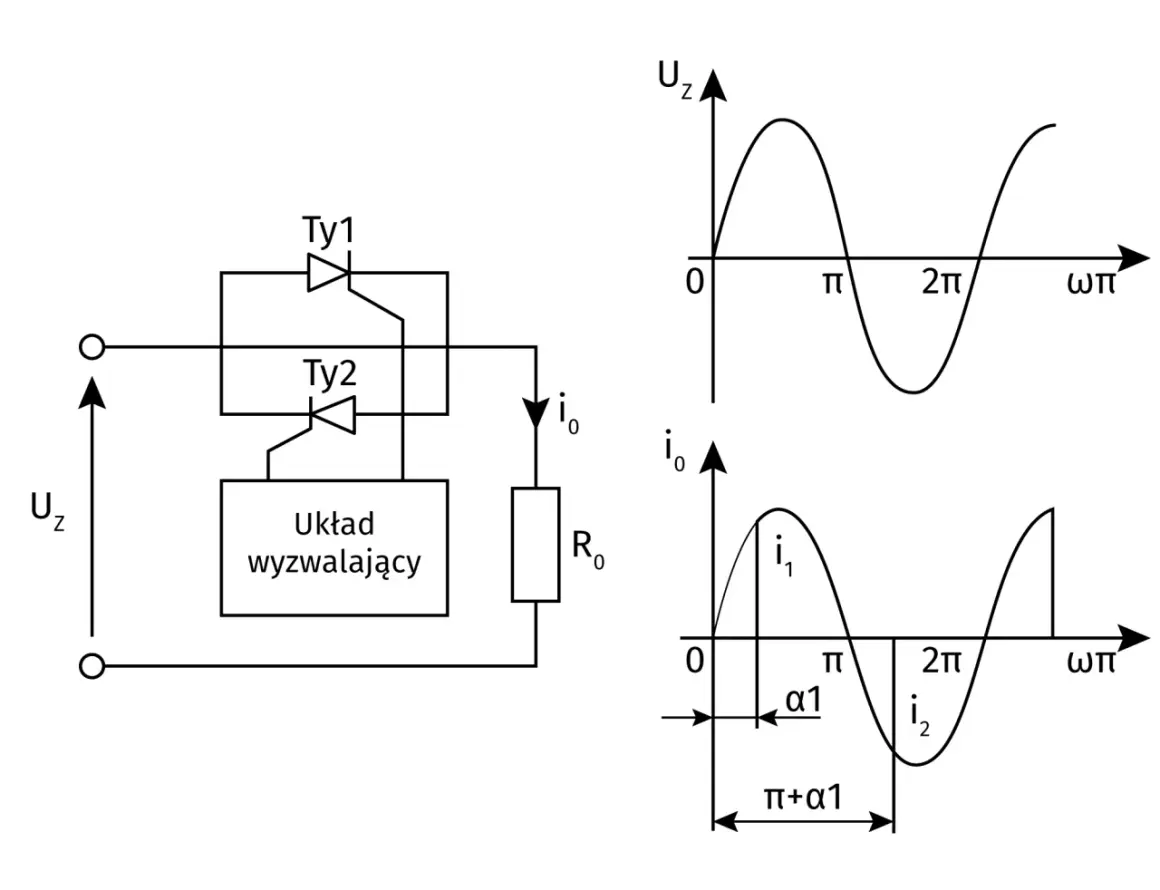

Jak działa tyrystor i dlaczego nie zachowuje się jak zwykły przełącznik
Najprościej patrzeć na tyrystor jak na element, który ma dwa stany: blokowanie i przewodzenie. W klasycznym SCR ma on trzy wyprowadzenia: anodę, katodę i bramkę. Gdy w obwodzie pojawi się odpowiedni impuls sterujący na bramce, element „zaskakuje” i zaczyna przewodzić prąd między anodą a katodą.
Najważniejsze jest to, że bramka nie służy do ciągłego regulowania stanu elementu. Ona tylko go wyzwala. Potem tyrystor utrzymuje przewodzenie sam, dopóki prąd w obwodzie nie spadnie zbyt nisko. To odróżnia go od wielu innych elementów mocy i od razu tłumaczy, dlaczego tak dobrze sprawdza się w układach, gdzie trzeba szybko załączyć duże obciążenie.
W praktyce warto znać dwa progi. Prąd latching mówi, jaki prąd musi popłynąć tuż po wyzwoleniu, żeby element pozostał włączony po zdjęciu impulsu z bramki. Prąd holding to z kolei minimalny prąd potrzebny do podtrzymania przewodzenia. Jeśli spadnie poniżej tego poziomu, tyrystor gaśnie.
- IL, czyli prąd latching - ważny w chwili startu, gdy element dopiero się „zatrzaskuje”.
- IH, czyli prąd holding - decyduje o tym, kiedy tyrystor sam się wyłączy.
To właśnie ten mechanizm sprawia, że tyrystor jest świetny do przełączania i zabezpieczeń, ale nie jest narzędziem do płynnego sterowania w takim sensie, jak robi to tranzystor. Z tego punktu najłatwiej przejść do tego, gdzie ten element naprawdę daje przewagę.
Gdzie tyrystor naprawdę się przydaje
W warsztacie i elektronice mocy tyrystor ma sens wszędzie tam, gdzie obciążenie jest większe, a układ ma działać pewnie, prosto i bez przesadnie skomplikowanego sterowania. Sam najczęściej kojarzę go z prostownikami, regulatorami mocy grzałek, układami ładowania akumulatorów i zabezpieczeniami nadnapięciowymi.
W praktyce dobrze sprawdza się też w sterowaniu silnikami uniwersalnymi, miękkim starcie urządzeń, zasilaczach dużej mocy oraz w układach typu crowbar, czyli zabezpieczeniach, które celowo zwierają wyjście zasilacza po wykryciu zbyt wysokiego napięcia. To brzmi brutalnie, ale bywa bardzo skuteczne: zamiast pozwolić elektronice uszkodzić się od przepięcia, układ wymusza zadziałanie bezpiecznika albo innego zabezpieczenia nadprądowego.
W dużej skali tyrystory pracują w napędach przemysłowych, spawarkach, zasilaczach elektrochemicznych, układach HVDC i miękkich startach silników. Dla domowego majsterkowicza ważniejsza jest jednak ich cecha praktyczna: potrafią przełączać spory prąd przy prostym sterowaniu bramką i dobrze znoszą trudne warunki pracy. To prowadzi do pytania, czym różnią się od triaka i tranzystora, bo te elementy bywają mylone najczęściej.
Tyrystor, triak i tranzystor robią podobne rzeczy, ale nie tak samo
W rozmowach warsztatowych często wrzuca się te elementy do jednego worka, a to błąd. Każdy z nich rozwiązuje inny problem. Jeśli źle wybierzesz typ elementu, układ będzie działał przypadkowo albo wcale.
| Element | Kierunek przewodzenia | Jak się wyłącza | Najlepsze zastosowanie |
|---|---|---|---|
| Tyrystor SCR | W jedną stronę | Gdy prąd spadnie poniżej progu podtrzymania lub obwód zostanie przerwany | Prostowniki, zabezpieczenia, sterowanie dużą mocą |
| Triak | W obie strony | Gdy prąd spadnie poniżej progu podtrzymania | Ściemniacze, sterowanie AC, regulacja małych i średnich mocy |
| Tranzystor MOSFET | Zależnie od konfiguracji, ale jako klucz mocy pracuje bardzo elastycznie | Sygnałem sterującym na bramce | DC, PWM, precyzyjne sterowanie i szybkie przełączanie |
Jeśli chcesz prosty regulator mocy w obwodzie AC, triak zwykle będzie wygodniejszy. Jeśli sterujesz DC i zależy ci na precyzji, MOSFET najczęściej wygrywa. Jeśli jednak potrzebujesz elementu odpornego na mocne impulsy, zabezpieczenia albo prostego zatrzaśnięcia stanu po wyzwoleniu, tyrystor jest bardzo sensowny.
Warto też pamiętać, że rodzina tyrystorów nie kończy się na klasycznym SCR. Są też odmiany wyłączane bramką, triaki i elementy wyspecjalizowane pod bardzo duże moce. W codziennej praktyce warsztatowej najczęściej i tak chodzi o klasyczny SCR, więc na nim warto skupić uwagę.
Jak dobrać tyrystor do prostego układu
Dobór tyrystora nie powinien zaczynać się od pytania „czy pasuje obudowa”, tylko od parametrów elektrycznych. W katalogach spotkasz zarówno niewielkie elementy rzędu 0,8 A i 400 V, jak i duże moduły mocy pracujące przy 1200 V, 4400 V czy setkach amperów. To nie jest detal. To są całkiem inne klasy zastosowań.
| Parametr | Co oznacza w praktyce | Na co patrzę przy doborze |
|---|---|---|
| VDRM / VRRM | Maksymalne napięcie blokowania w stanie wyłączenia | Zostawiam zapas ponad rzeczywiste napięcie pracy, zwłaszcza przy przepięciach |
| IT(RMS) | Prąd skuteczny, który element może przewodzić | Dobieram z zapasem do obciążenia, a nie „na styk” |
| IGT | Minimalny prąd bramki potrzebny do wyzwolenia | Sprawdzam, czy mój układ sterujący rzeczywiście dostarczy taki impuls |
| IL / IH | Prąd zatrzaśnięcia i prąd podtrzymania | Upewniam się, że obciążenie zapewni stabilne przewodzenie po załączeniu |
| dV/dt | Odporność na zbyt szybki wzrost napięcia | Przy obciążeniu indukcyjnym zwykle planuję snubber lub inne tłumienie przepięć |
| Obudowa i chłodzenie | Odprowadzanie ciepła z elementu | Patrzę na radiator, montaż i warunki pracy, a nie tylko na sam symbol w notach |
Jeśli układ ma pracować z silnikiem, transformatorzem albo grzałką o dużej bezwładności, nie ignoruję przepięć i skoków prądu. W praktyce właśnie tu najczęściej wychodzą błędy początkujących: ktoś wybiera element „na napięcie”, ale pomija prąd rozruchowy, dV/dt i temperaturę złącza. Efekt bywa przewidywalny tylko w teorii.
W aplikacjach impulsowych i indukcyjnych często potrzebny jest także układ tłumiący, na przykład snubber RC. Taki obwód ogranicza fałszywe wyzwolenia wywołane stromymi zmianami napięcia. To nie jest ozdoba schematu, tylko realna część niezawodności całego projektu.
Jak sprawdzić tyrystor w warsztacie bez specjalistycznego przyrządu
Do wstępnej diagnozy nie potrzebujesz od razu laboratoriów. Wystarczy multimetr, małe zasilanie stałe i rezystor ograniczający prąd. Trzeba tylko pamiętać, że tyrystor testuje się niskim napięciem, a nie „na żywca” pod siecią. To oszczędza i element, i nerwy.
- Sprawdź przejście między bramką a katodą w trybie testu diody. W wielu elementach zobaczysz zachowanie podobne do złącza półprzewodnikowego.
- Zweryfikuj, czy między anodą a katodą nie ma zwarcia w stanie spoczynku. W normalnym elemencie przewodzenie bez wyzwolenia nie powinno się pojawiać.
- Podłącz małe zasilanie stałe z rezystorem ograniczającym prąd w obwodzie anoda-katoda.
- Krótko podaj impuls na bramkę przez dodatkowy rezystor. Tyrystor powinien się włączyć i pozostać w tym stanie.
- Odłącz zasilanie albo zmniejsz prąd poniżej progu podtrzymania. Element powinien wrócić do stanu blokowania.
W praktyce do testów wystarcza niski zakres napięcia i rezystor z rzędu kilkuset omów do ograniczenia prądu, ale ja zawsze zaczynam ostrożniej i zwiększam obciążenie dopiero wtedy, gdy widzę, że układ zachowuje się prawidłowo. Jeśli tyrystor nie daje się wyzwolić, przyczyną może być nie tylko uszkodzenie, ale też za mały prąd bramki, zły kierunek podłączenia albo po prostu niewłaściwy typ elementu.
Warto też pamiętać o jednym: sam multimetr pokaże tylko część obrazu. Tyrystor może wyglądać dobrze w teście diody, a pod obciążeniem zachowywać się niestabilnie przez zły dV/dt, słaby radiator albo zbyt mały zapas prądowy. Dlatego test w warunkach zbliżonych do rzeczywistych ma większą wartość niż szybkie „piknięcie” miernikiem.
Najczęstsze błędy, które psują układ
Najczęstszy błąd jest zaskakująco prosty: oczekiwanie, że bramka wyłączy tyrystor. Nie wyłączy. W klasycznym SCR bramka służy do załączenia, a nie do gaszenia. Jeśli ktoś projektuje układ z założeniem odwrotnym, problem wychodzi dopiero na stole i zwykle kończy się wymianą elementu na niewłaściwy „zamiennik”.
- Zbyt mały zapas napięcia i prądu względem realnego obciążenia.
- Ignorowanie prądu rozruchowego, zwłaszcza przy silnikach, grzałkach i transformatorach.
- Brak snubbera lub tłumienia przepięć przy obciążeniu indukcyjnym.
- Za słaby impuls na bramce, przez co element nie osiąga stanu zatrzaśnięcia.
- Brak radiatora albo zły montaż termiczny, który szybko podnosi temperaturę złącza.
- Pomylenie tyrystora z triakiem, czyli wybór elementu niepasującego do kierunku przewodzenia.
Jest jeszcze jeden praktyczny niuans: tyrystor lubi prostotę, ale nie wybacza byle jakiego projektu. Kiedy obciążenie jest „brudne”, skokowe albo indukcyjne, układ ochronny nie jest dodatkiem, tylko częścią założenia. Jeśli to zignorujesz, nawet dobry element może pracować niestabilnie.
Co zabieram do warsztatu z tej wiedzy
Tyrystor to po prostu sterowany przełącznik mocy, który po wyzwoleniu potrafi sam utrzymać stan przewodzenia. Ta cecha czyni go bardzo użytecznym w prostownikach, zabezpieczeniach i układach dużej mocy, ale jednocześnie wymaga innego myślenia niż przy tranzystorze. Nie steruje się go „płynnie” w zwykłym sensie, tylko wyzwala i pilnuje warunków pracy.
Jeśli potrzebuję elementu do AC, zwykle rozważam triak. Jeśli pracuję z DC i chcę sterowania PWM, częściej wybieram MOSFET. Jeśli zależy mi na odporności, zatrzasku i prostym załączaniu dużej mocy, tyrystor nadal ma bardzo mocne argumenty. To właśnie ta selekcja, a nie sama teoria, robi największą różnicę w praktyce.
Przed pierwszym uruchomieniem zawsze sprawdzam trzy rzeczy: czy napięcie blokowania ma zapas, czy bramka dostanie odpowiedni impuls i czy obciążenie oraz chłodzenie są policzone dla realnych warunków pracy. Tyle wystarczy, żeby z prostego elementu zrobić niezawodny fragment układu, a nie źródło kolejnej awarii.
