Wzór pierwszego prawa Kirchhoffa to jedno z tych narzędzi, które od razu porządkują analizę obwodów elektrycznych. Pokazuje, jak rozliczać prądy w węźle, jak czytać znaki w równaniu i jak szybko sprawdzić, czy układ zachowuje się tak, jak powinien. W praktyce przydaje się nie tylko na lekcjach fizyki, ale też przy połączeniach równoległych, prostych naprawach i pomiarach multimetrem.
Najkrótsza droga do zrozumienia bilansu prądów w węźle
- Pierwsze prawo Kirchhoffa mówi, że suma prądów wpływających do węzła jest równa sumie prądów z niego wypływających.
- Najwygodniej zapisać je jako ΣI = 0, jeśli od razu ustalisz znak dla każdego prądu.
- W praktyce znak „plus” zwykle oznacza prąd wpływający do węzła, a „minus” prąd wypływający.
- Jeśli obliczony prąd wyjdzie ujemny, to nie błąd rachunkowy, tylko sygnał, że przyjęty kierunek był odwrotny.
- Prawo działa szczególnie dobrze w typowych obwodach warsztatowych, węzłach rozgałęzień i połączeniach równoległych.
Na czym polega pierwsze prawo Kirchhoffa

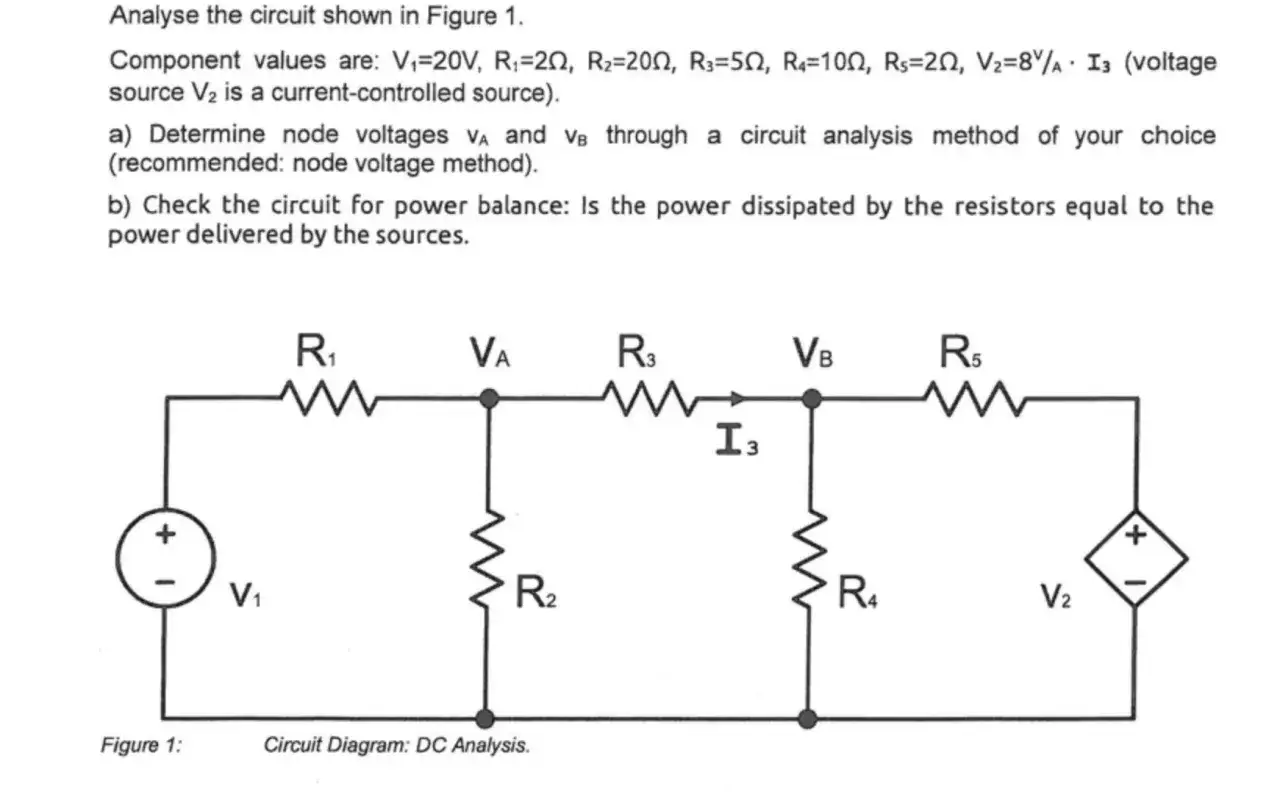

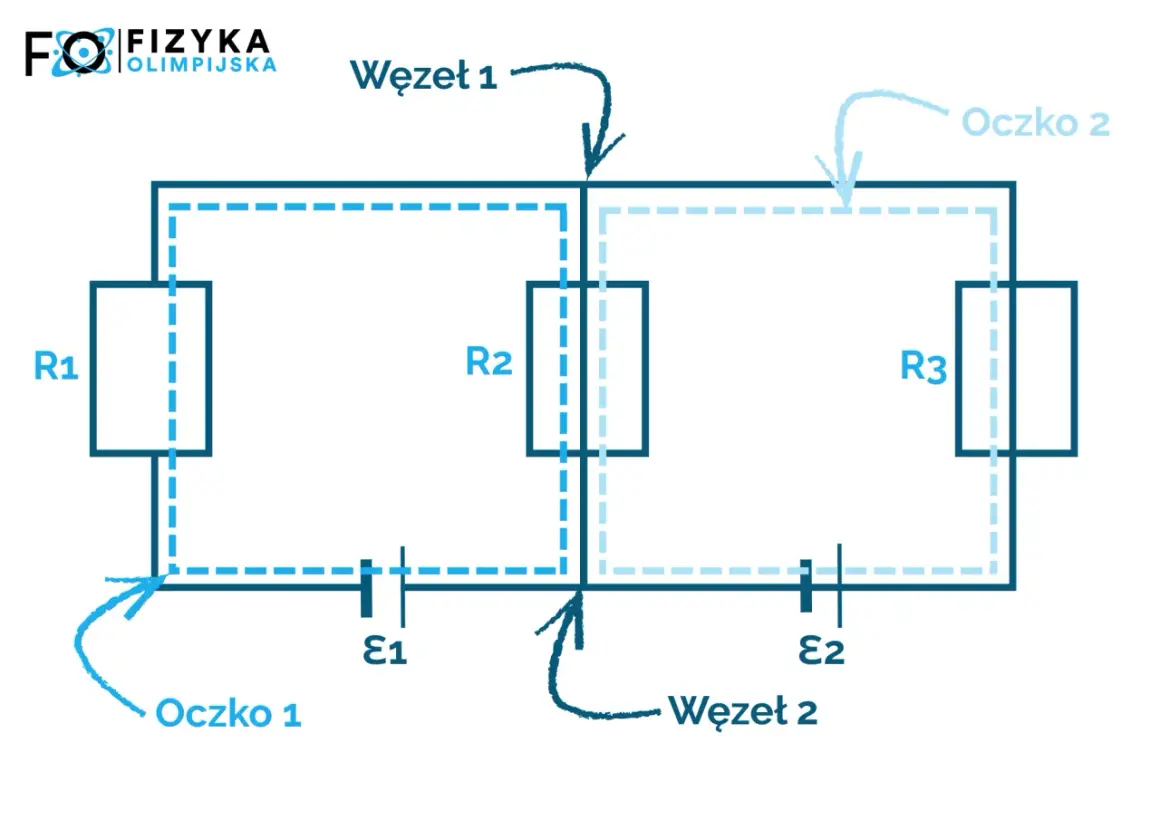

Węzeł obwodu to miejsce, w którym łączą się gałęzie przewodzące prąd. Pierwsze prawo Kirchhoffa mówi wprost: to, co wpływa do węzła, musi z niego wypłynąć. To nie jest tylko wygodna reguła do liczenia, ale zapis zasady zachowania ładunku elektrycznego.
Ja traktuję to prawo jak bilans w punkcie rozgałęzienia. Jeśli w jednej gałęzi płynie 2 A, w drugiej 0,5 A, a z węzła wychodzi jedna wspólna gałąź, to jej prąd musi być sumą tych wartości. Dzięki temu od razu widać, czy obwód ma sens jeszcze zanim sięgnie się po bardziej rozbudowane obliczenia.
W praktyce to prawo jest szczególnie użyteczne wtedy, gdy obwód przestaje być prostym szeregiem albo pojedynczą gałęzią równoległą. Żeby z niego skorzystać bez pomyłek, trzeba jeszcze dobrze ustawić znaki i wybrać wygodny zapis równania.
Wzór i zapis algebraiczny, który warto zapamiętać
Najkrótsza postać, którą warto znać, to:
ΣI = 0
To znaczy, że algebraiczna suma wszystkich prądów w węźle jest równa zeru. Gdy wolę zapis bardziej opisowy, zapisuję to tak:
Iwpływające = Iwypływające
Obie formy mówią dokładnie to samo. Różnica polega tylko na tym, czy liczysz wszystko w jednej sumie z plusami i minusami, czy porównujesz dwie strony równania.
| Zapis | Co oznacza | Kiedy jest najwygodniejszy |
|---|---|---|
| ΣI = 0 | Prądy w węźle sumują się algebraicznie do zera | Gdy chcesz szybko rozpisać bilans wszystkich gałęzi |
| I1 + I2 = I3 + I4 | Prądy wpływające są po jednej stronie, wypływające po drugiej | Gdy zależy ci na czytelnym równaniu bez znaków minus |
| I1 + I2 - I3 - I4 = 0 | Każdy prąd ma przypisany znak zgodnie z przyjętym zwrotem | Gdy liczysz wprost na jednym równaniu |
Najważniejsza zasada praktyczna jest prosta: znak wynika z przyjętego kierunku prądu, a nie z tego, jaki kierunek „wydaje się” poprawny. Jeśli po obliczeniach wyjdzie liczba ujemna, oznacza to tylko tyle, że rzeczywisty prąd płynie odwrotnie do strzałki narysowanej na schemacie. Gdy wzór jest już jasny, najwięcej zysku daje spokojny, powtarzalny sposób liczenia węzła.
Jak policzyć węzeł krok po kroku
Ja zawsze zaczynam od prostego szkicu. Nawet przy nieskomplikowanym układzie warto zaznaczyć węzeł, opisać wszystkie gałęzie i narysować strzałki przy każdym prądzie. To oszczędza najwięcej czasu, bo większość błędów bierze się nie z trudnego rachunku, ale z chaosu w oznaczeniach.
- Zaznacz węzeł, który chcesz policzyć.
- Oznacz wszystkie prądy wpływające i wypływające.
- Ustal jedną zasadę znaków, najlepiej taką samą dla całego zadania.
- Zapisz równanie w postaci algebraicznej.
- Rozwiąż je i sprawdź, czy wynik ma sens fizyczny.
Przykład jest tu dużo lepszy niż sama teoria. Jeśli do węzła wpływają prądy 1,2 A i 0,8 A, a z węzła wypływa prąd I3 oraz dodatkowo 0,5 A, to zapis wygląda tak: 1,2 + 0,8 - I3 - 0,5 = 0. Po uproszczeniu dostajesz I3 = 1,5 A.
To właśnie taki rachunek pokazuje, po co to prawo istnieje. Bez niego trzeba by zgadywać, a z nim od razu widać bilans gałęzi. Na papierze wygląda to prosto, ale w praktyce łatwo wpaść w kilka typowych pułapek.
Najczęstsze pomyłki przy oznaczaniu prądów
Najwięcej problemów nie sprawia samo równanie, tylko to, co dzieje się przed jego zapisaniem. Widziałem wiele obliczeń, które były formalnie poprawne, ale od początku oparte na złych założeniach. Warto więc wyłapać kilka błędów, zanim staną się nawykiem.
- Brak konsekwencji w znakach. Jeśli jeden prąd liczysz jako dodatni przy wpływie do węzła, trzymaj tę zasadę do końca zadania.
- Mylenie sumy algebraicznej z sumą zwykłą. Nie wolno po prostu dodać wszystkich wartości bez przypisania kierunków.
- Zakładanie, że dodatni wynik oznacza „jedyny poprawny kierunek”. Wynik dodatni jest poprawny tylko względem przyjętej strzałki.
- Stosowanie prawa do całego obwodu zamiast do konkretnego węzła. To prawo opisuje bilans w punkcie rozgałęzienia, a nie dowolny fragment schematu.
- Ignorowanie drobnych różnic pomiarowych. W realnym układzie małe odchylenia mogą wynikać z tolerancji elementów, przewodów i miernika.
Jeśli wynik nie zgadza się z intuicją, nie zaczynam od zmieniania wzoru. Najpierw sprawdzam strzałki, znaki i to, czy rzeczywiście policzyłem właściwy węzeł. To właśnie w takich sytuacjach pierwsze prawo Kirchhoffa przestaje być teorią, a zaczyna pomagać w diagnozie.
Gdzie prawo Kirchhoffa przydaje się w warsztacie i domowych naprawach
Na stronie poświęconej warsztatowi i majsterkowaniu ten temat ma bardzo praktyczny wymiar. Prawo węzłów przydaje się wszędzie tam, gdzie prąd rozdziela się na kilka gałęzi: w prostych układach LED, w instalacjach niskonapięciowych, przy zasilaczach laboratoryjnych, w prostych układach audio czy w motoryzacji, gdy jedna linia zasila kilka odbiorników.
Jeśli na przykład zasilasz kilka gałęzi z jednego źródła 12 V, możesz szybko sprawdzić, czy suma prądów poszczególnych odbiorników zgadza się z prądem pobieranym przez zasilacz. Gdy gałąź A bierze 0,35 A, gałąź B 0,20 A, a gałąź C 0,45 A, to zasilacz powinien widzieć około 1,00 A. Taki prosty bilans od razu pokazuje, czy układ pracuje normalnie, czy jedna z gałęzi jest przeciążona albo odłączona.
Przy pomiarach pamiętam jeszcze o jednej rzeczy: amperomierz trzeba włączać szeregowo, a nie równolegle. To detal, który początkującym psuje cały pomiar, bo zamiast sprawdzić bilans prądów, robią niepotrzebne zwarcie albo zaniżają wynik. Jeżeli nie masz dużego doświadczenia z instalacjami sieciowymi, lepiej ćwicz ten schemat na układach niskonapięciowych, gdzie łatwiej kontrolować sytuację i bezpiecznie porównać wyniki.
To właśnie w praktyce widać, że pierwsze prawo Kirchhoffa nie jest szkolnym dodatkiem do fizyki. Jest narzędziem do szybkiej oceny, czy rozdział prądu w układzie ma sens. Zostaje jeszcze jedno doprecyzowanie: kiedy prosty model węzła jest wystarczający, a kiedy trzeba uważać.
Czym różni się od drugiego prawa i kiedy trzeba uważać
Pierwsze prawo Kirchhoffa dotyczy prądów w węźle. Drugie prawo Kirchhoffa opisuje napięcia w oczku. Tych dwóch zasad nie wolno mieszać, bo odpowiadają na różne pytania. Pierwsze mówi, jak rozkłada się prąd, drugie mówi, jak bilansują się spadki i przyrosty napięć w zamkniętej pętli.
W typowych obwodach warsztatowych, w szkolnych zadaniach i w większości modeli elementów skupionych pierwsze prawo działa bardzo dobrze. Trzeba jednak zachować ostrożność, gdy układ jest szybkozmienny, ma wyraźne efekty pasożytnicze albo przestaje być „małym” obwodem z punktu widzenia fizyki. Wtedy prosty rysunek schematyczny nadal bywa użyteczny, ale nie zawsze wystarcza do pełnego opisu zjawiska.
Ja przyjmuję tu prostą zasadę: jeśli liczysz klasyczny obwód z rezystorami, zasilaczem i kilkoma gałęziami, pierwsze prawo Kirchhoffa jest dokładnie tym, czego potrzebujesz. Jeśli natomiast analizujesz układ bardziej złożony, szybkozmienny albo bardzo czuły na pojemności i indukcyjności pasożytnicze, trzeba rozszerzyć model i nie ufać wyłącznie jednemu schematowi. Kiedy to uporządkujesz, zostaje już tylko szybki skrót do zapamiętania.
Co zapamiętać z bilansu prądów w węźle
Jeśli miałbym zostawić tylko jedną myśl, byłaby bardzo prosta: węzeł nie gubi prądu. To, co wpływa, musi się zgadzać z tym, co wypływa, a różnica znika dopiero wtedy, gdy wprowadzisz poprawne znaki i policzysz wszystkie gałęzie.
- Najpierw ustal kierunki prądów, dopiero potem zapisuj równanie.
- Wygodna postać to ΣI = 0 albo zapis „wpływające = wypływające”.
- Ujemny wynik nie psuje zadania, tylko pokazuje przeciwny kierunek prądu.
- W praktyce warsztatowej prawo pomaga sprawdzać połączenia równoległe, zasilacze i rozdział obciążenia.
Tak rozumiane pierwsze prawo Kirchhoffa jest zwykłym, bardzo użytecznym narzędziem. Gdy wpiszesz je w rytm pracy z obwodem, liczenie przestaje być zgadywaniem, a staje się prostą kontrolą bilansu prądów.
