Schemat rozdzielnicy domowej - czytaj go jak ekspert!

Dobrze zrobiony schemat rozdzielnicy domowej nie jest ozdobą techniczną, tylko mapą całej instalacji. Pokazuje, skąd trafia zasilanie, jak jest dzielone na obwody, które elementy chronią ludzi i sprzęt oraz gdzie kończy się logika, a zaczyna montaż w szafie. W tym artykule rozpisuję to po ludzku: od podstawowych elementów, przez czytanie połączeń, aż po typowe błędy, które później kosztują najwięcej.

Co pokazuje schemat i czego z niego nie wyczytasz

Najpierw rozdzielam dwie rzeczy, które często wrzuca się do jednego worka. Schemat ideowy pokazuje logikę działania instalacji: wejście zasilania, zabezpieczenia, podział na obwody, tor PE i N. Schemat montażowy pokazuje natomiast fizyczny układ aparatów w obudowie, więc jest bliższy temu, co zobaczysz po zdjęciu pokrywy rozdzielnicy.

W praktyce schemat nie pokazuje wszystkiego. Nie znajdziesz w nim zwykle długości przewodów, tras prowadzenia kabli, momentów dokręcania ani całej mechaniki obudowy. Tego typu szczegóły pojawiają się w projekcie wykonawczym albo instrukcji montażu. Jeśli ktoś oczekuje z samego rysunku „zdjęcia przewodów” w środku szafy, to szuka raczej opisu montażu niż schematu. To ważne rozróżnienie, bo od niego zależy, jak czytać kolejne elementy rozdzielnicy.

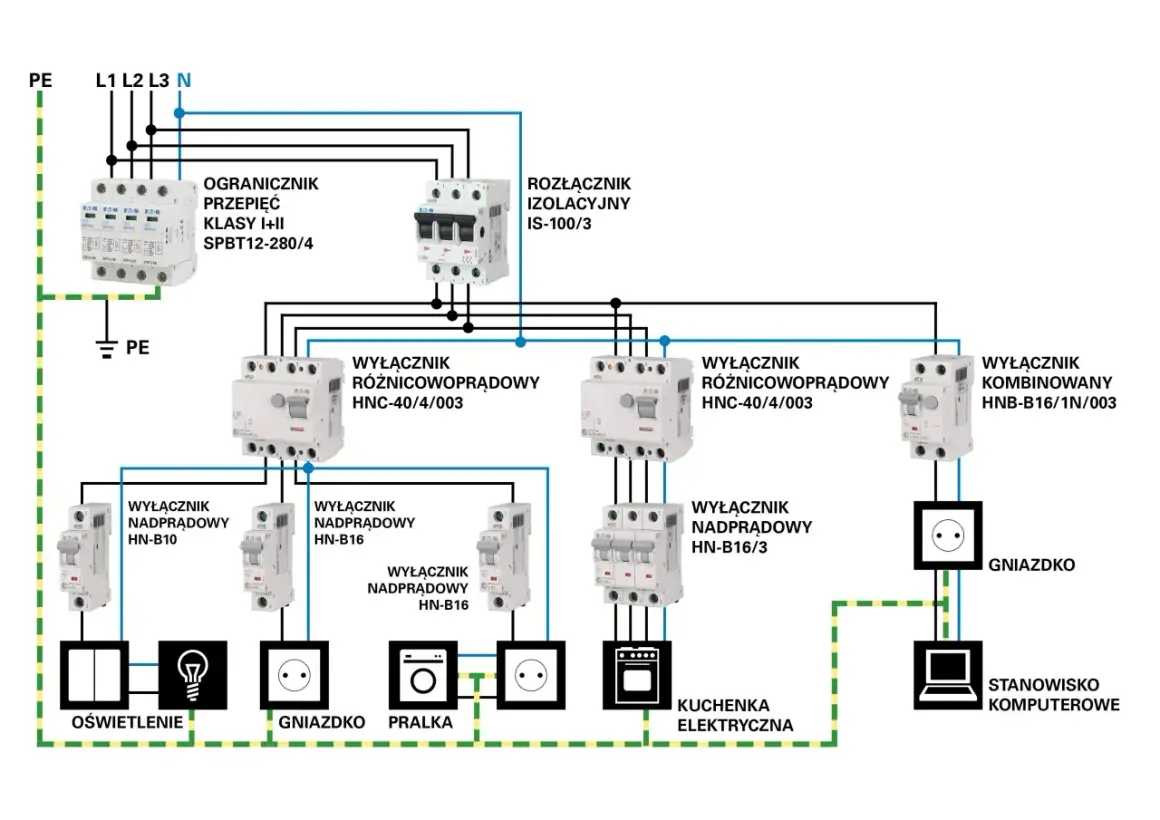

Z czego składa się praktyczna rozdzielnica w domu

W nowoczesnym domu nie ma sensu myśleć o rozdzielnicy jako o przypadkowym zestawie bezpieczników. Traktuję ją jak układ warstw: najpierw odłączenie całego zasilania, potem ochrona przeciwprzepięciowa, dalej ochrona różnicowoprądowa i na końcu zabezpieczenie poszczególnych obwodów. W małej instalacji obudowa 24-modułowa bywa wystarczająca, ale w domu jednorodzinnym częściej rozsądniej zaczynać od 36 albo 54 modułów. Lubię zostawiać 20-30% zapasu, bo później zwykle dochodzi klimatyzacja, ładowarka EV, fotowoltaika albo dodatkowy obwód w garażu.

Właśnie ten zestaw robi największą różnicę w codziennym użytkowaniu. Dobrze dobrane elementy nie tylko chronią, ale też upraszczają serwis i przyszłą rozbudowę. Kiedy wiem już, co powinno znaleźć się w środku, przechodzę do pytania, jak ten układ odczytać bez gubienia się w symbolach.

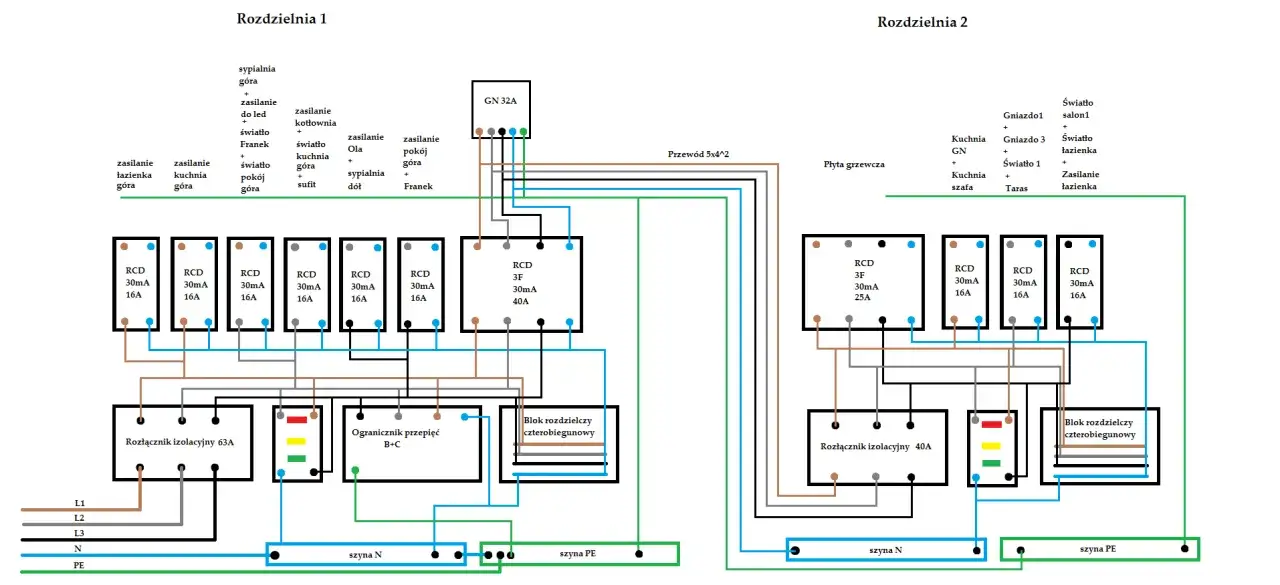

Jak czytać układ połączeń bez gubienia się w symbolach

Najprościej zacząć od kierunku przepływu energii. W schematach jednokreskowych jedna linia reprezentuje cały tor zasilania, a nie pojedynczy przewód. Dzięki temu rysunek jest czytelny, nawet jeśli za nim stoi instalacja trójfazowa, kilka RCD i kilkanaście obwodów końcowych.

1. Znajdź wejście zasilania - to punkt, w którym do rozdzielnicy trafia przewód z przyłącza lub zasilania głównego.
2. Sprawdź, gdzie jest rozłącznik główny - po jego wyłączeniu cała rozdzielnica powinna być odcięta.
3. Odszukaj SPD - ochronnik przepięć łączy się możliwie krótko z szyną PE, bo długie przewody osłabiają jego skuteczność.
4. Sprawdź podział na RCD - każdy wyłącznik różnicowoprądowy musi mieć przypisane własne tory neutralne.
5. Przejdź do MCB lub RCBO - to one wyłączają konkretne obwody, na przykład gniazda, oświetlenie albo kuchnię.
6. Odczytaj oznaczenia L1, L2, L3, N i PE - w instalacji trójfazowej równomierny podział faz zmniejsza ryzyko przeciążenia jednej gałęzi.

Jeśli na schemacie widzisz przewody neutralne z różnych różnicówek zebrane na jednej wspólnej listwie, to od razu zapala mi się czerwona lampka. To jeden z najczęstszych powodów niepotrzebnych zadziałań. Warto też pamiętać, że po rozdziale PEN przewód ochronny PE i neutralny N pełnią już różne funkcje i nie powinny być traktowane zamiennie. Kiedy ten porządek jest jasny, można sensownie zaplanować same obwody, a nie tylko ich kolejność na papierze.

Jak sensownie podzielić obwody, żeby awaria nie gasiła całego domu

Największy błąd, jaki widzę w domowych instalacjach, to zbyt duże grupowanie obwodów. Jeden wyzwalający aparat nie powinien wyłączać wszystkiego, bo wtedy drobna usterka w jednym miejscu odcina kuchnię, światło na piętrze i router. Dlatego dzielę dom na logiczne strefy, a nie na przypadkowe odcinki przewodów.

W typowych instalacjach obwody oświetleniowe często prowadzi się przewodem 3x1,5 mm2 i zabezpiecza wyłącznikiem 10 A, a gniazda przewodem 3x2,5 mm2 i zabezpieczeniem 16 A. Traktuję to jednak jako punkt wyjścia, nie gotowy przepis. Ostateczny dobór zależy od długości linii, sposobu ułożenia przewodów, rodzaju odbiorników i warunków ochrony. To prowadzi wprost do układu sieci, bo bez niego nawet poprawnie podzielone obwody mogą zachowywać się źle.

Rozdział PEN, RCD i SPD w praktyce

W polskich domach bardzo często spotyka się układ TN-C do miejsca rozdziału PEN, a dalej TN-C-S albo TN-S. To ważne, bo po rozdziale przewód ochronny PE i neutralny N muszą być prowadzone zgodnie z funkcją, jaką pełnią. PE trafia na wspólną szynę ochronną, a N wraca przez właściwy RCD albo RCBO, z którym jest powiązany. Jeśli neutralne z dwóch różnych różnicówek się połączą, instalacja zacznie wyłączać bez oczywistego powodu.

• RCD 30 mA traktuję jako dodatkową ochronę przeciwporażeniową w obwodach końcowych.
• Typ A wybieram dziś najczęściej jako punkt wyjścia w domu, bo lepiej pasuje do elektroniki niż typ AC.
• Typ F lub B sprawdzam przy fotowoltaice, ładowarce EV, falowniku, pompie ciepła albo innych odbiornikach z elektroniką mocy.
• SPD typu 2 to najczęstszy wybór w budynku mieszkalnym, a typ 1+2 rozważa się tam, gdzie wynika to z warunków przyłącza lub ochrony odgromowej.
• Krótki tor do PE ma znaczenie, bo przewody ochronnika prowadzi się możliwie najkrócej i bez zbędnych pętli.

W tym miejscu widzę najwięcej skrótów myślowych. Ktoś kupuje ochronnik „na wszelki wypadek”, montuje jedną różnicówkę na cały dom i zakłada, że sprawa jest zamknięta. W praktyce skuteczność zależy od zgodności z układem sieci, charakteru odbiorników i jakości samego montażu. Ochronnik nie zastępuje poprawnego uziemienia, a RCD nie naprawia źle rozdzielonego neutralnego. Gdy te trzy elementy są ustawione bez sensu, instalacja zaczyna być kłopotliwa już po pierwszym większym obciążeniu.

Najczęstsze błędy, które później kosztują najwięcej

Przy rozdzielnicach najczęściej przegrywa nie sam sprzęt, tylko pośpiech i kopiowanie cudzych rozwiązań bez sprawdzenia własnego domu. To właśnie wtedy wychodzą rzeczy, których nie widać na zdjęciu z internetu, ale bardzo dobrze czuć je po kilku miesiącach użytkowania.

• Jeden RCD na cały dom - wygodne na papierze, ale przy drobnej usterce gasną wszystkie obwody.
• Mieszanie neutralnych między grupami - klasyczny powód losowych zadziałań i trudnej diagnostyki.
• Za mała obudowa - brak miejsca na rozbudowę, a dołożenie jednego obwodu zamienia się w przebudowę.
• Brak opisu obwodów - po roku nikt nie pamięta, co zasila który wyłącznik.
• Źle dobrany SPD - ochronnik musi pasować do sieci i warunków zasilania, a nie tylko do ceny.
• Stosowanie przypadkowej charakterystyki zabezpieczenia - wyłącznik ma chronić przewód i współpracować z odbiornikiem, a nie działać „na oko”.

Selektywność, czyli takie dobranie zabezpieczeń, aby przy awarii zadziałał najbliższy aparat, a nie pół instalacji, robi ogromną różnicę w codziennym użytkowaniu. Gdy jej brakuje, każda drobna usterka urasta do rangi awarii całego domu. Dlatego nie polecam układów sklejonych z przypadkowych elementów. Jeśli projekt dopiero powstaje, warto od razu ustalić, kiedy wystarczy prosty rysunek, a kiedy potrzebny jest pełny projekt.

Kiedy gotowy rysunek wystarczy, a kiedy potrzebny jest projekt

Gotowy schemat z internetu może pomóc jako punkt wyjścia, ale nie jest uniwersalnym rozwiązaniem. Ma sens wtedy, gdy modernizujesz istniejącą rozdzielnicę bez zmiany zasilania i bez dokładania nowych, wymagających odbiorników. W takiej sytuacji dobry elektryk może przenieść układ na nową aparaturę, sprawdzić przekroje, wykonać pomiary i zamknąć temat.

• budujesz nowy dom albo robisz większy remont instalacji,
• dochodzą duże odbiorniki, takie jak płyta, pompa ciepła, ładowarka EV albo fotowoltaika,
• nie masz pewności, jaki jest układ sieci po stronie zasilania,
• instalacja ma być rozbudowana o garaż, warsztat, ogród albo budynek gospodarczy,
• pracujesz na starej instalacji aluminiowej lub bez aktualnej dokumentacji powykonawczej,
• chcesz później odebrać instalację pomiarami, a nie tylko „na oko”.

W Polsce podstawą są wymagania techniczne i odpowiednie normy z serii PN-HD 60364, ale sam zapis normy nie załatwia jeszcze konkretnego domu. Trzeba policzyć obciążenie, dobrać zabezpieczenia, sprawdzić warunki odłączenia i wykonać pomiary ochronne, w tym impedancję pętli zwarcia, czyli sprawdzenie, czy zabezpieczenie odłączy uszkodzony obwód wystarczająco szybko. To właśnie odróżnia sensowny projekt od przypadkowego schematu.

Co sprawdzam przed zamknięciem rozdzielnicy

Przed zamknięciem obudowy robię krótką, ale konsekwentną kontrolę. To oszczędza później mnóstwo czasu, bo po zamontowaniu frontu każda poprawka jest już droższa i mniej wygodna.

• Opis obwodów jest czytelny i zgodny z tym, co naprawdę zasila dany aparat.
• Neutralne przewody nie mieszają się między różnymi RCD i RCBO.
• Przewody do SPD są prowadzone możliwie krótko i bez niepotrzebnych pętli.
• Wyłącznik główny faktycznie odcina całą rozdzielnicę.
• Jest zapas modułów na przyszłe obwody i modernizacje.
• Moment dokręcenia zacisków jest zgodny z dokumentacją producenta.
• Przycisk testowy RCD działa i został sprawdzony przed oddaniem instalacji do użytku.

Jeśli trzymasz się takiego porządku, rozdzielnica przestaje być chaotycznym zbiorem bezpieczników i staje się czytelnym, serwisowalnym elementem domu. Właśnie na tym polega dobrze przygotowany układ: ma działać bez zaskoczeń, dawać zapas na rozwój i pozwalać szybko znaleźć problem, kiedy rzeczywiście się pojawi.
