Przy gniazdku z czterema żyłami najłatwiej pomylić się nie wtedy, gdy brakuje wiedzy, ale wtedy, gdy zakłada się zbyt szybko, że każdy przewód ma oczywistą funkcję. W praktyce liczy się rozpoznanie fazy, neutralnego, ochronnego i ewentualnej żyły przelotowej, a dopiero potem sam montaż. Poniżej pokazuję, jak podejść do tematu spokojnie i technicznie: od identyfikacji przewodów, przez poprawne podłączenie, aż po typowe błędy, których lepiej uniknąć.
Najważniejsze zasady przy gnieździe z czterema żyłami
- Najpierw identyfikacja, potem montaż - bez pewności co do funkcji przewodów nie zaczynam pracy.
- W typowym gnieździe 230 V przewód PE trafia do styku ochronnego, N do zacisku neutralnego, a L do fazowego.
- Czwarty przewód bardzo często jest żyłą przelotową albo elementem starego układu, a nie „dodatkowym zasilaniem” gniazda.
- W polskich materiałach technicznych przyjmuje się układ: styk ochronny u góry, faza po lewej, neutralny po prawej.
- Jeśli instalacja jest stara, aluminiowa albo ma ślady przeróbek, lepiej przerwać pracę i zrobić pomiar albo wezwać elektryka.

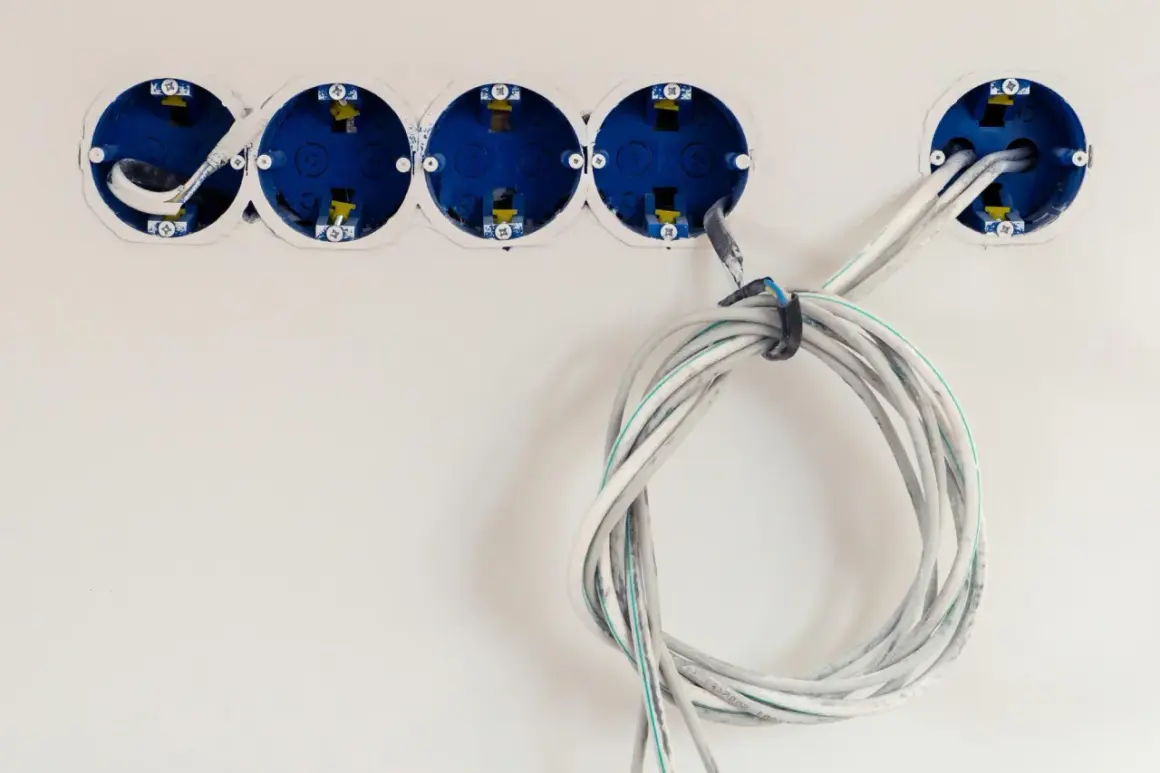

Co naprawdę oznaczają cztery przewody w puszce
W puszce przy gnieździe cztery żyły nie oznaczają jeszcze czterech osobnych funkcji. Najczęściej masz po prostu trzy przewody potrzebne do samego gniazda i jedną żyłę, która służy do przelotu zasilania dalej albo do innego punktu w obwodzie. W praktyce to właśnie ta dodatkowa żyła wprowadza największe zamieszanie, bo na pierwszy rzut oka wygląda jak „wolny przewód”, a w rzeczywistości może być elementem ciągłości obwodu.
W polskiej instalacji jednofazowej do gniazda pracującego przy 230 V potrzebujesz fazy, neutralnego i ochronnego. Jeśli widzisz czwartą żyłę, nie zakładaj od razu, że trzeba ją gdzieś podłączyć do zacisków gniazda. Często jej rola kończy się w złączce albo w innym punkcie puszki. To ważne, bo gniazdo nie ma być miejscem „upchania” wszystkich przewodów na siłę.
| Co widzisz w puszce | Co to zwykle oznacza | Jak do tego podejść |
|---|---|---|
| Trzy żyły i jedna dodatkowa | Zasilanie gniazda plus przelot dalej | Rozpoznaj, która żyła zasila gniazdo, a która tylko kontynuuje obwód |
| Żyły w nietypowych kolorach | Stara lub przerabiana instalacja | Nie ufaj samym kolorom, tylko wykonaj pomiar |
| Dwie żyły o tej samej funkcji | Przelot lub mostek do kolejnego punktu | Sprawdź, czy zacisk gniazda dopuszcza dwa przewody, a jeśli nie, użyj złączki |
Ja w takich sytuacjach zawsze zaczynam od pytania: czy ta czwarta żyła naprawdę zasila gniazdo, czy tylko przechodzi dalej. Dopiero po takiej ocenie ma sens układanie przewodów w zaciskach, bo od tego zależy bezpieczeństwo całego punktu. Następny krok to identyfikacja, której nie da się zastąpić „intuicją z koloru”.
Jak rozpoznać żyły, zanim cokolwiek przykręcisz
W materiałach edukacyjnych ZPE i w instrukcjach producentów osprzętu powtarza się ten sam podstawowy podział: żółto-zielony to PE, niebieski to N, a brązowy, czarny albo szary to L. W praktyce to dobry punkt wyjścia, ale nie dowód ostateczny. W starszych instalacjach ktoś mógł zmienić kolor przewodu, zastosować inny kabel albo wykorzystać żyłę w nietypowy sposób. Dlatego sam kolor traktuję jako wskazówkę, a nie wyrok.
| Kolor żyły | Najczęstsza funkcja | Co to znaczy przy gnieździe |
|---|---|---|
| Żółto-zielony | PE, czyli ochronny | Powinien trafić do styku ochronnego |
| Niebieski | N, czyli neutralny | Idzie do zacisku N |
| Brązowy, czarny lub szary | L, czyli fazowy | Idzie do zacisku fazowego |
| Inny kolor lub żyła bez pewnego opisu | Do sprawdzenia | Może być przelotem, starą fazą albo elementem innego obwodu |
Przed dotknięciem przewodów odłącz obwód i potwierdź brak napięcia dwubiegunowym testerem. To nie jest detal, tylko warunek pracy. Zwykły próbnik potrafi dać złudne poczucie bezpieczeństwa, a w gniazdku z czterema żyłami pomyłka jest szczególnie kosztowna. W polskich materiałach technicznych przyjmuje się też standardowe ustawienie gniazda ze stykiem ochronnym u góry, a dla gniazda 2-biegunowego fazę po lewej i neutralny po prawej - i właśnie do takiego układu warto się odnosić przy montażu.
Gdy już wiesz, która żyła jest która, dopiero wtedy można przejść do samego podłączenia, bo kolejność działań ma tu większe znaczenie niż szybkość.
Jak podłączyć gniazdo krok po kroku
Jeśli masz przed sobą standardowe gniazdo jednofazowe, działaj w prostym porządku. Nie szukam tutaj „sztuczek”, tylko czystej, powtarzalnej procedury, bo ona najlepiej ogranicza błędy.
- Wyłącz zasilanie obwodu i zabezpiecz się przed przypadkowym załączeniem.
- Sprawdź brak napięcia w puszce testerem dwubiegunowym, nie tylko wzrokowo.
- Odsłoń końcówki przewodów na tyle, na ile wymaga zacisk, bez zbędnego uszkadzania miedzi.
- Przewód PE podłącz do styku ochronnego gniazda.
- Przewód N podłącz do zacisku neutralnego.
- Przewód L podłącz do zacisku fazowego.
- Jeśli czwarta żyła ma iść dalej, połącz ją w złączce lub zastosuj rozwiązanie dopuszczone przez producenta osprzętu.
- Po skręceniu i osadzeniu mechanizmu sprawdź, czy nic nie jest naprężone, a zaciski nie „wyciągają” izolacji.
W praktyce najbardziej liczy się tu dwa szczegóły. Po pierwsze, nie wciskaj dwóch przewodów pod jeden zacisk tylko dlatego, że się mieszczą. Jeśli terminal nie jest do tego przeznaczony, złącz je osobno i do gniazda poprowadź krótki mostek. Po drugie, nie zostawiaj zbyt długich gołych końcówek - to proszenie się o zwarcie po wsunięciu mechanizmu do puszki.
Jeżeli montujesz gniazdo w warsztacie, garażu albo innym miejscu narażonym na większe obciążenia, tym bardziej nie oszczędzaj na jakości połączenia. Dobrze dokręcony zacisk i porządnie przygotowana żyła robią większą różnicę niż „ładne ułożenie kabli”. Gdy układ nie jest oczywisty, trzeba przejść do wariantów, w których cztery żyły nie oznaczają prostego schematu.
Co zrobić, gdy w puszce jest przelot albo stary układ tn-c
Czwarty przewód bardzo często jest po prostu przelotem do następnego gniazda, łącznika albo puszki. Wtedy nie traktuję go jak osobnego „funkcyjnego” przewodu gniazda, tylko jak część ciągłości obwodu. Jeśli trzeba połączyć dwa przewody o tej samej funkcji, robię to złączką, a nie przez improwizowane wciskanie ich pod zacisk, który nie ma takiej specyfikacji.
Inny przypadek to starsza instalacja, w której pojawia się PEN, czyli przewód pełniący jednocześnie funkcję ochronną i neutralną. W takim układzie nie robi się skrótów na poziomie samego gniazda. Rozdział na PE i N wykonuje się tam, gdzie przewiduje to projekt i rozdzielnica, a nie „na szybko” w puszce przy ścianie. To jest dokładnie ten moment, w którym łatwo pomylić naprawę z prowizorką.Bywa też, że w puszce trafiają się dwa obwody albo przewody po dawnej przeróbce. Wtedy lepiej odpuścić samodzielne łączenie, niż łączyć obce żyły w jednym miejscu i liczyć, że „jakoś będzie”. W elektryce takie „jakoś” kończy się zwykle grzaniem, wyzwalaniem zabezpieczeń albo pojawieniem się napięcia tam, gdzie nie powinno go być. Z tej granicy prosto przechodzimy do błędów, które widzę najczęściej.
Najczęstsze błędy, które psują całą pracę
Przy gniazdach najwięcej szkód robią nie wielkie awarie, tylko drobne skróty. To właśnie one dają później objawy trudne do powiązania z montażem: iskrzenie, luźne styki, wybijanie zabezpieczeń albo grzanie się osprzętu.
- Brak potwierdzenia braku napięcia - praca „na pewniaka” jest tu najgorszą możliwą metodą.
- Zamiana L i N - gniazdo może działać, ale układ nie jest wtedy uporządkowany zgodnie z praktyką montażową.
- Mostkowanie bolca z neutralnym bez pewności co do układu instalacji - to nie jest bezpieczna skrótowa naprawa.
- Za słabe dokręcenie zacisku - przewód z czasem się luzuje, a luźny styk zaczyna się nagrzewać.
- Zbyt długi odcinek odsłoniętej miedzi - zwiększa ryzyko zwarcia w puszce.
- Łączenie zbyt wielu żył bez odpowiedniego osprzętu - szczególnie gdy jedna z nich jest przelotem do innego punktu.
Do tego dochodzą problemy, które nie zawsze widać od razu. Gniazdo może wyglądać dobrze, a mimo to po kilku dniach zacząć pracować niestabilnie, jeśli przewód nie został dobrze osadzony. Dla mnie dobry montaż to taki, który nie tylko działa po pierwszym włączeniu, ale też wytrzymuje normalne użytkowanie bez dogryzania się styków. I właśnie dlatego w pewnych sytuacjach lepiej nie upierać się przy własnym montażu.
Kiedy lepiej oddać to elektrykowi
Jeśli w puszce widzisz stare przewody aluminiowe, ślady nadpaleń, niejednoznaczne kolory albo obwód, który był już kilka razy przerabiany, to nie jest moment na testowanie cierpliwości. Przy takim stanie instalacji jedno błędne połączenie może zafundować ci nie tylko niedziałające gniazdo, ale też problem w całym obwodzie. Ja w takich przypadkach zatrzymuję pracę szybciej, niż ktoś zdąży powiedzieć „przecież to tylko gniazdko”.
Warto też oddać sprawę specjaliście, gdy:
- nie masz pewności, czy przewód jest fazowy, neutralny czy ochronny,
- obwód nie ma czytelnego opisu w rozdzielnicy,
- gniazdo ma trafić do łazienki, pralni, garażu lub innej strefy trudniejszej niż zwykły pokój,
- po wyłączeniu zabezpieczenia nie potrafisz jednoznacznie potwierdzić braku napięcia,
- chcesz połączyć kilka żył w jednym punkcie i nie wiesz, czy zacisk to dopuszcza.
To granica, przy której oszczędność czasu zwykle przegrywa z ryzykiem. Koszt jednorazowej wizyty elektryka bywa mniejszy niż koszt poprawiania zwarcia, wymiany osprzętu albo szukania problemu w kilku puszkach naraz. Jeśli jednak układ jest prosty i czytelny, da się go zakończyć bez niespodzianek, pod warunkiem że po montażu wykonasz jeszcze kilka kontroli.
Co sprawdzić po montażu, żeby gniazdo było naprawdę bezpieczne
Po złożeniu mechanizmu nie kończę pracy na samym „kliknięciu ramki”. Sprawdzam, czy gniazdo siedzi stabilnie, czy wtyczka wchodzi pewnie, a przewody nie są napięte wewnątrz puszki. Warto też uruchomić obwód i zweryfikować, czy zabezpieczenie różnicowoprądowe nie reaguje bez powodu oraz czy nie czuć żadnego nagrzewania po krótkim obciążeniu.
- styk ochronny jest osadzony solidnie i nie ma luzu,
- przewody nie wysuwają się z zacisków przy lekkim poruszeniu mechanizmem,
- nie ma odsłoniętej miedzi poza zaciskiem,
- gniazdo nie grzeje się po podłączeniu typowego odbiornika,
- obwód jest opisany w rozdzielnicy, żeby ktoś nie szukał go później po omacku.
W praktyce taki końcowy przegląd zajmuje chwilę, a oszczędza dużo nerwów. Jeśli po sprawdzeniu wszystko trzyma się pewnie i zgadza z układem instalacji, można uznać gniazdo za poprawnie podłączone. Jeśli coś budzi choć cień wątpliwości, nie zgaduję - wracam do pomiaru albo zatrzymuję pracę.
Po takim montażu nie warto wracać do puszki drugi raz
Dobrze wykonane podłączenie gniazda z czterema żyłami nie polega na tym, żeby „jakoś zadziałało”, tylko żeby było czytelne, zgodne z funkcją przewodów i odporne na codzienne używanie. Najbezpieczniej działa prosty schemat: najpierw rozpoznanie żył, potem właściwy zacisk, na końcu kontrola połączeń i test działania.
Jeżeli masz do czynienia z przelotem, starym PEN albo niejednoznaczną instalacją, nie traktuj tego jak zwykłego montażu osprzętu. W takich miejscach najwięcej daje spokój, pomiar i trzymanie się tego, co da się potwierdzić, a nie tego, co „wydaje się logiczne”.
Jeśli po zamknięciu puszki wszystko działa bez grzania, luzów i wybijania zabezpieczeń, gniazdo jest zrobione tak, jak powinno. A przy kolejnej wymianie osprzętu będziesz już wiedzieć, że w elektryce więcej znaczy nie siła, tylko porządek i konsekwencja.
