Podłączenie włącznika nie sprowadza się do wciśnięcia kilku przewodów w zaciski. W praktyce liczą się trzy rzeczy: bezpieczne odłączenie zasilania, właściwe wskazanie fazy i dobór łącznika do konkretnej instalacji. Ten poradnik pokazuje, jak podłączyć włącznik światła w typowym domu, kiedy wystarczy prosty mechaniczny łącznik, a kiedy schemat trzeba zmienić albo przerwać pracę i wezwać elektryka.
Najważniejsze zasady przed montażem
- Zawsze wyłącz zasilanie i sprawdź brak napięcia testerem, zanim dotkniesz przewodów.
- W klasycznym łączniku rozłącza się przewód fazowy L, a nie neutralny.
- W nowej instalacji kolor przewodu zwykle podpowiada funkcję, ale nie zastępuje pomiaru.
- Do prostego montażu wystarczy próbnik napięcia, śrubokręt izolowany i złączki.
- Łącznik podświetlany, schodowy lub smart może wymagać innego układu niż zwykły jednobiegunowy.
- Jeśli przewody są kruche, instalacja jest stara albo schemat nie zgadza się z opisem producenta, lepiej się zatrzymać.
Jak czytać przewody i zaciski, zanim cokolwiek podłączysz

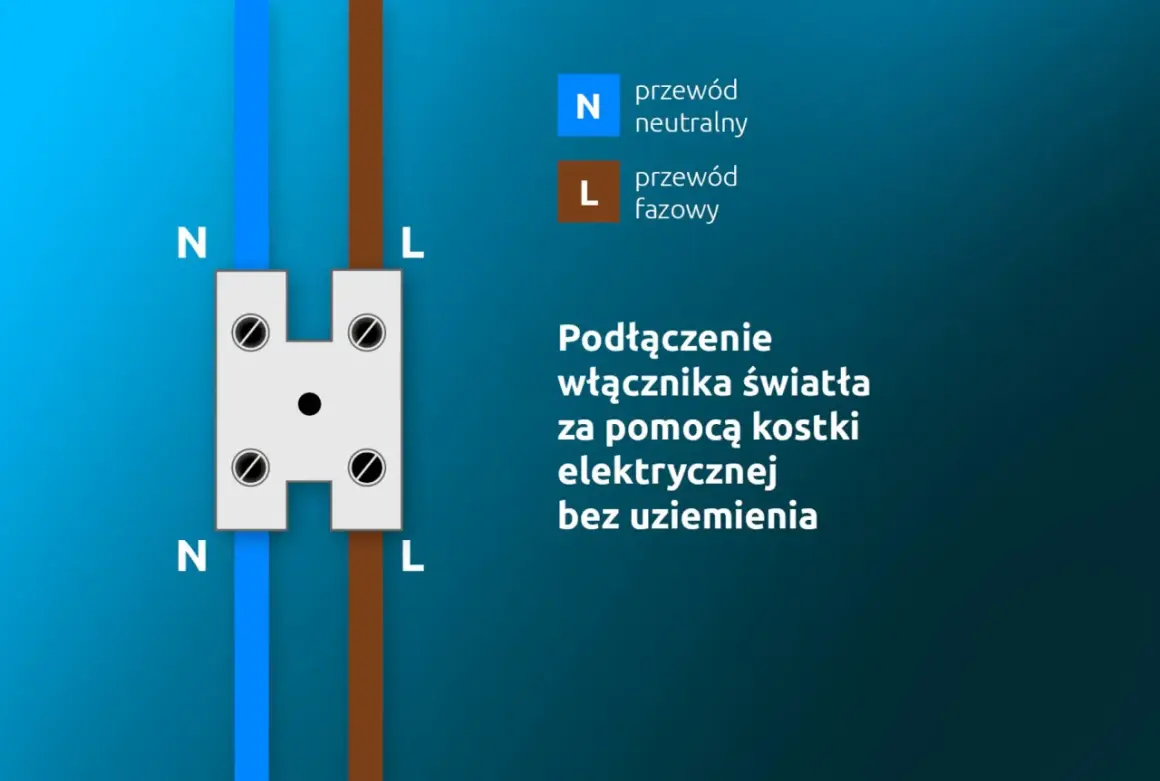

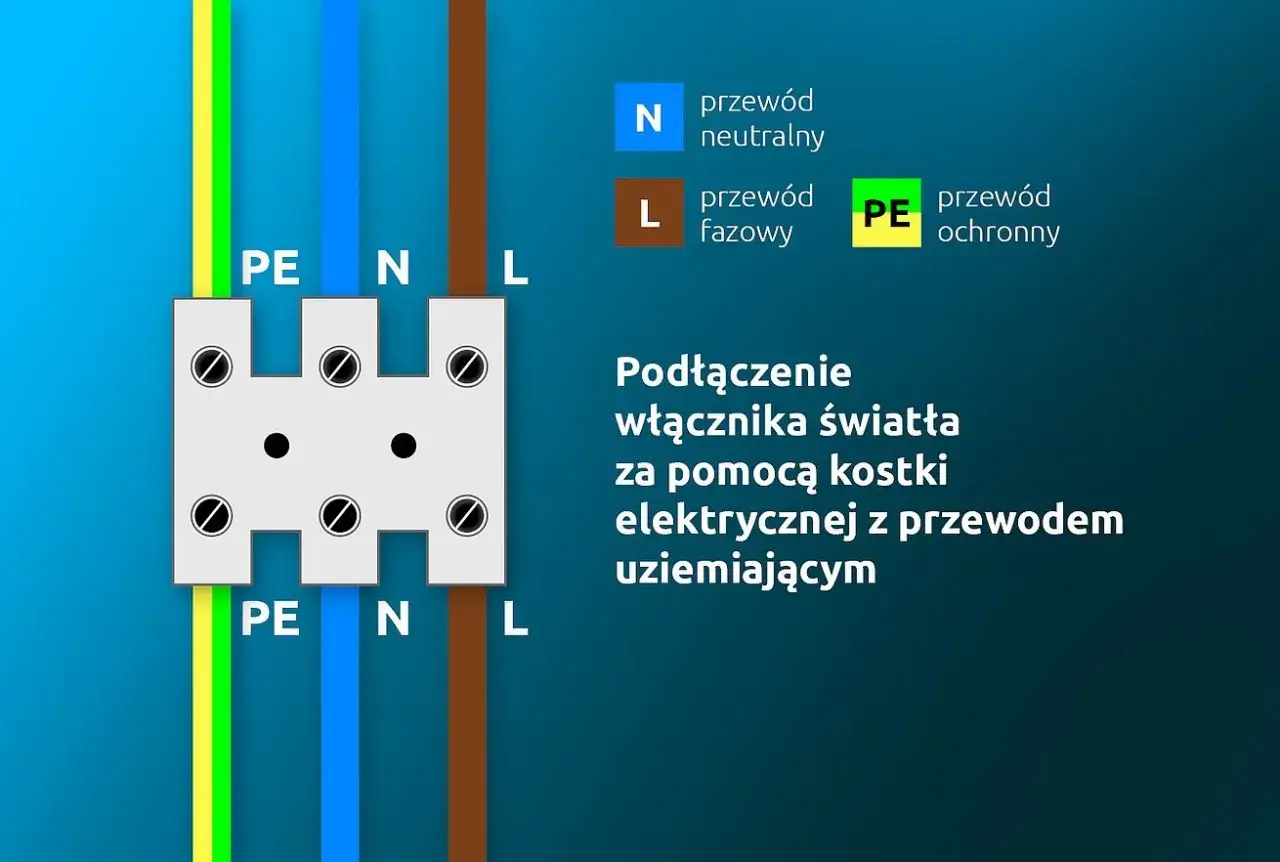

Ja zawsze zaczynam od rozpoznania, co jest czym w puszce. W instalacji domowej najczęściej spotkasz przewód fazowy L, neutralny N i ochronny PE. W zwykłym łączniku mechaniczny mechanizm przerywa fazę, a przewód neutralny i ochronny biegną do oprawy albo pozostają połączone w puszce rozgałęźnej.
To ważne rozróżnienie, bo sam kolor izolacji pomaga tylko orientacyjnie. W nowszych instalacjach faza bywa brązowa, czarna albo szara, neutralny jest zwykle niebieski, a ochronny żółto-zielony. W starszych mieszkaniach spotyka się jednak różne wyjątki, dlatego nie ufam samym kolorom. Zawsze sprawdzam testerem, który przewód faktycznie ma napięcie.
| Element | Najczęstsze oznaczenie | Rola | Co z nim zrobić przy montażu |
|---|---|---|---|
| Przewód fazowy | L | Doprowadza zasilanie do łącznika | Podłącz go do zacisku L albo COM |
| Przewód do lampy | Wyjście 1, strzałka, czasem L1 | Wraca z łącznika do oprawy | Wepnij go do zacisku wyjściowego |
| Przewód neutralny | N | Zamyka obwód lampy | Zwykle nie przechodzi przez zwykły łącznik |
| Przewód ochronny | PE | Ochrona przeciwporażeniowa | Nie podłącza się go do standardowego łącznika mechanicznego |
Jeśli po tej weryfikacji wszystko się zgadza, można przejść dalej. To dobry moment, żeby przygotować narzędzia i ocenić, czy montaż rzeczywiście jest prostą wymianą, czy jednak czeka Cię więcej pracy przy samej puszce.
Co przygotować, żeby montaż nie zamienił się w improwizację
Do takiej pracy nie potrzeba całego warsztatu, ale kilka rzeczy powinno leżeć pod ręką. Najważniejszy jest tester napięcia albo miernik, bo bez potwierdzenia braku napięcia nie zaczynam nawet demontażu. Drugi obowiązkowy element to śrubokręt z izolowaną rękojeścią. Przydają się też złączki, jeśli trzeba uporządkować przewody w puszce, oraz latarka, bo w wielu mieszkaniach puszka po odłączeniu zasilania robi się po prostu ciemna.
| Narzędzie lub materiał | Po co jest potrzebny | Orientacyjny koszt |
|---|---|---|
| Próbnik napięcia lub tester bezdotykowy | Sprawdzenie, czy przewody są bezpieczne do pracy | około 25-70 zł |
| Śrubokręt izolowany | Odkręcanie i dokręcanie zacisków | około 20-60 zł |
| Złączki instalacyjne | Porządkowanie i łączenie przewodów w puszce | około 5-20 zł za opakowanie |
| Łącznik jednobiegunowy | Prosta wymiana w układzie z jednym punktem sterowania | zwykle 10-30 zł |
| Łącznik podwójny lub schodowy | Gdy sterujesz dwoma obwodami albo z dwóch miejsc | zwykle 20-60 zł |
| Miernik uniwersalny | Dokładniejsza diagnostyka przewodów i napięcia | około 60-200 zł |
Jeśli robisz tylko jedną wymianę, nie kupowałbym od razu wszystkiego. Na miejscu musi być przede wszystkim bezpieczne narzędzie do sprawdzenia napięcia i pewny śrubokręt. Cała reszta zależy od tego, jaki łącznik masz w ręku i ile przewodów naprawdę wychodzi z puszki. Przy prostym montażu zwykle wystarcza 15-30 minut, ale gdy trzeba porządkować starą puszkę, lepiej założyć 30-60 minut. To dobry moment, żeby przejść do samego podłączenia.
Jak podłączyć klasyczny łącznik krok po kroku
W najprostszej wersji chodzi o jednobiegunowy łącznik, czyli taki, który steruje jedną lampą z jednego miejsca. Tu nie ma filozofii, ale jest kilka zasad, których nie warto upraszczać na siłę. Ja trzymam się jednej reguły: najpierw bezpieczeństwo, potem zaciski. Jeśli którykolwiek etap budzi wątpliwość, nie wciskam przewodów na chybił trafił.
- Wyłącz odpowiedni bezpiecznik w rozdzielnicy i upewnij się, że światło w tym obwodzie nie działa.
- Sprawdź testerem każdy przewód w puszce. Samo wyłączenie klawisza nie wystarcza.
- Zdejmij ramkę i klawisz starego łącznika, a potem odkręć mechanizm z puszki, nie szarpiąc przewodów.
- Rozpoznaj przewód fazowy. W typowej instalacji to najczęściej brązowy, czarny albo szary przewód.
- Włóż fazę do zacisku oznaczonego L lub COM. Przewód prowadzący do lampy podłącz do zacisku wyjściowego, zwykle oznaczonego jako 1, L1 albo strzałka.
- Jeśli w puszce są dodatkowe przewody neutralne lub ochronne, zostaw je w osobnych złączkach. Nie wciska się ich do zwykłego mechanicznego łącznika.
- Ułóż przewody tak, żeby nie były naprężone, wsuwaj mechanizm do puszki i ustaw go równo, najlepiej w pozycji wyłączonego światła.
- Załóż ramkę, włącz zasilanie i sprawdź działanie kilka razy z rzędu.
W praktyce najczęściej popełnia się błąd na trzech etapach: przy identyfikacji fazy, przy dokręcaniu zacisków i przy wciskaniu mechanizmu do puszki. Jeśli przewód nie trzyma się pewnie albo musisz go wyginać zbyt ostro, lepiej poprawić układ od razu niż liczyć, że „jakoś się ułoży”.
Przeczytaj również: Woltomierz - do czego służy? Mierz napięcie jak profesjonalista!
Co robić, gdy łącznik jest podświetlany albo smart
Tu zaczynają się różnice między modelami. Łącznik podświetlany, elektroniczny albo smart może potrzebować przewodu neutralnego w puszce, a klasyczny mechaniczny zwykle go nie wymaga. Dlatego nie wystarcza sam schemat „z internetu” - trzeba spojrzeć na oznaczenia konkretnego modelu. To właśnie dlatego przed montażem tak często powtarzam jedno: czytaj układ zacisków na obudowie, a nie tylko nazwę produktu.
Kiedy schemat zmienia się na schodowy albo podwójny
Nie każda instalacja wygląda tak samo. Jeśli jedno światło chcesz włączać z dwóch miejsc, potrzebujesz łączników schodowych. Jeśli jeden punkt ma sterować dwiema niezależnymi sekcjami lampy, przyda się łącznik podwójny, często nazywany świecznikowym. To są różne układy i pomylenie ich kończy się zwykle tym, że osprzęt nie działa tak, jak oczekujesz.
| Typ łącznika | Do czego służy | Co jest najważniejsze przy podłączeniu | Poziom trudności |
|---|---|---|---|
| Jednobiegunowy | Jedno światło z jednego miejsca | Faza wchodzi na L, wyjście idzie do lampy | Niski |
| Podwójny | Dwa obwody oświetlenia z jednego miejsca | Trzeba rozdzielić dwa niezależne tory | Średni |
| Schodowy | Jedno światło z dwóch miejsc | Potrzebne są dwa łączniki i przewody korespondencyjne | Średni |
| Krzyżowy | Sterowanie z trzech i więcej miejsc | Montuje się go między łącznikami schodowymi | Wyższy |
Jeśli masz układ schodowy, nie próbuj zastępować go zwykłym łącznikiem jednobiegunowym. To klasyczny błąd przy zakupie osprzętu i jeden z powodów, dla których instalacja wygląda „prawie dobrze”, ale nie działa poprawnie. W takim układzie przewody korespondencyjne są równie ważne jak sama faza, a każdy błąd w kolejności zacisków psuje cały obwód. Po takim rozróżnieniu łatwiej też zobaczyć, gdzie ludzie najczęściej robią niepotrzebne błędy.
Najczęstsze błędy, które psują montaż
W samym montażu nie ma wiele miejsca na kreatywność. Tu liczy się dokładność. Najczęściej widzę te same potknięcia, które później dają te same objawy: brak światła, migotanie, wybijanie zabezpieczeń albo luźny klawisz. Dobra wiadomość jest taka, że większości z nich da się uniknąć bez specjalistycznej wiedzy.
- Odcięcie tylko klawisza zamiast zasilania - w puszce nadal może być napięcie.
- Podłączenie neutralnego zamiast fazowego - układ bywa pozornie poprawny, ale jest wykonany niezgodnie z zasadą bezpieczeństwa.
- Za słabo dokręcone zaciski - z czasem pojawia się grzanie, trzaski albo przerywanie obwodu.
- Zbyt krótko odizolowane żyły - przewód nie łapie pewnie albo wystaje za dużo gołego drutu.
- Wpychanie mechanizmu na siłę - przewody się odginają, wypadają z zacisków albo pękają przy krawędzi puszki.
- Ignorowanie instrukcji producenta - różne serie osprzętu mają inne oznaczenia i inne układy zacisków.
- Zaufanie tylko kolorom przewodów - w starszych instalacjach to za mało, żeby bezpiecznie cokolwiek podłączać.
Ja szczególnie uważam na stare aluminiowe instalacje. Tam przewody potrafią być kruche, izolacja bywa zmęczona, a każdy ruch mechanizmu w puszce może coś uszkodzić. Jeśli widzisz nadpalone końcówki, luźne złączki albo ślady przegrzania, montaż przestaje być prostą wymianą osprzętu. Wtedy lepiej przejść do oceny, czy to nadal zadanie do wykonania samodzielnie.
Kiedy lepiej przerwać pracę i wezwać elektryka
Nie każda wymiana włącznika jest równie prosta. Jeśli w puszce masz więcej niż jeden obwód, instalacja jest stara, przewody są uszkodzone albo planujesz montaż łącznika smart, ryzyko rośnie szybciej niż zysk z samodzielnej pracy. W takich sytuacjach oszczędność kilku minut nie jest warta błędu, który potem trzeba poprawiać w ścianie.
- Nie masz pewnego testera napięcia.
- Nie potrafisz jednoznacznie wskazać fazy po odłączeniu zasilania.
- W puszce jest bardzo mało miejsca i przewody są mocno naprężone.
- Instalacja jest aluminiowa, stara albo nosi ślady przegrzania.
- Chcesz przejść z prostego łącznika na podświetlany, elektroniczny lub smart.
- Masz układ schodowy, krzyżowy albo kilka niezależnych obwodów w jednym miejscu.
W praktyce przy zwykłej wymianie mechanicznego łącznika elektryk nie robi nic magicznego - po prostu ma wprawę, miernik i nawyk sprawdzania połączeń dwa razy. To właśnie te drobiazgi robią różnicę, gdy instalacja nie wygląda książkowo. Gdy schemat jest prosty i przewody są czytelne, można działać samodzielnie. Gdy zaczyna się improwizacja, lepiej odłożyć śrubokręt.
Dwie minuty testu, które oszczędzają późniejszych poprawek
Zanim uznasz pracę za skończoną, zrób szybki przegląd. Włącz i wyłącz światło kilka razy z rzędu. Sprawdź, czy klawisz pracuje równo, czy mechanizm nie rusza się w puszce i czy przewody nie wysuwają się po lekkim pociągnięciu. To proste rzeczy, ale właśnie one mówią najwięcej o jakości montażu.
Jeśli wszystko działa płynnie, ramka leży równo, a obwód zachowuje się przewidywalnie, możesz zamknąć puszkę bez obaw. Taki montaż nie wymaga fajerwerków - ma być cichy, stabilny i bezpieczny przez lata. I właśnie do tego powinien prowadzić dobrze wykonany podłączeniowy detal, a nie tylko szybkie „żeby świeciło”.
