Rezystor to jeden z najprostszych, a jednocześnie najbardziej użytecznych elementów w elektronice i prostych projektach DIY. Wyjaśniam, co to jest rezystor, jak działa, do czego służy i jak dobrać go tak, żeby układ był bezpieczny, przewidywalny i łatwy do uruchomienia.
Najważniejsze informacje o rezystorze w skrócie
- Rezystor ogranicza prąd i wprowadza kontrolowany spadek napięcia w obwodzie.
- Jego podstawową cechą jest rezystancja, podawana w omach (Ω).
- W praktyce spotkasz go najczęściej przy diodach LED, w dzielnikach napięcia i układach sterujących.
- Przy wyborze liczą się nie tylko omy, ale też moc znamionowa i tolerancja.
- Rezystor sam w sobie nie ma polaryzacji, więc zwykle można go wlutować w dowolną stronę.
- Najczęstszy błąd początkujących to dobór zbyt małej mocy albo użycie złej wartości „na oko”.
Jak działa rezystor i dlaczego ogranicza prąd
Najprościej mówiąc, rezystor stawia prądowi opór. Gdy w obwodzie pojawia się napięcie, ten element „zabiera” jego część i zamienia część energii elektrycznej w ciepło. To właśnie dlatego rezystor może się lekko nagrzewać, a w mocno obciążonym układzie nawet wyraźnie czuć jego temperaturę.
W praktyce wszystko opiera się na prawie Ohma: U = I × R. Napięcie, prąd i rezystancja są ze sobą powiązane, więc jeśli przy stałym napięciu zwiększysz opór, prąd spadnie. I odwrotnie: mniejszy opór zwykle oznacza większy przepływ prądu.
Prawo Ohma bez zbędnej teorii
W warsztacie najczęściej myślę o rezystorze jako o elemencie, który pozwala ustawić odpowiedni prąd w układzie. To ważne zwłaszcza tam, gdzie elementy elektroniczne są wrażliwe na zbyt duże obciążenie. Dioda LED, wejście mikrokontrolera czy niewielki czujnik bardzo źle znoszą podłączenie „na sztywno” bez żadnego ograniczenia.
Co dzieje się z energią
Rezystor nie magazynuje energii tak jak kondensator ani nie tworzy pola magnetycznego jak cewka. Jego rola jest dużo prostsza: wprowadza kontrolowany opór, a nadmiar energii oddaje jako ciepło. To właśnie dlatego moc znamionowa jest równie ważna jak sama wartość oporu. Gdy już to rozumiesz, łatwiej ocenić, gdzie rezystor naprawdę się przydaje.
Gdzie rezystory są naprawdę potrzebne
W elektronice rezystor pojawia się częściej, niż wielu początkujących zakłada. Nie jest dodatkiem „na wszelki wypadek”, tylko elementem, który często decyduje o tym, czy układ działa stabilnie. W praktyce używam go w kilku bardzo typowych sytuacjach.
- Ograniczanie prądu LED - bez rezystora dioda może pobrać zbyt duży prąd i szybko ulec uszkodzeniu.
- Dzielnik napięcia - dwa rezystory pozwalają uzyskać niższe napięcie pomocnicze dla układu pomiarowego.
- Pull-up i pull-down - rezystor ustala domyślny stan wejścia cyfrowego, żeby nie „pływało” bez sygnału.
- Ochrona wejść - ogranicza prąd wpływający do delikatnych elementów sterujących.
- Ustawianie punktu pracy - w prostych układach tranzystorowych pomaga dobrać właściwe warunki pracy.
W projektach DIY to właśnie tutaj rezystor najczęściej robi największą różnicę: nie jest efektowny, ale bez niego układ bywa niestabilny albo po prostu się psuje. Skoro wiadomo już, po co się go stosuje, warto przejść do tego, jakie odmiany spotyka się najczęściej.
Jakie rodzaje rezystorów spotkasz najczęściej

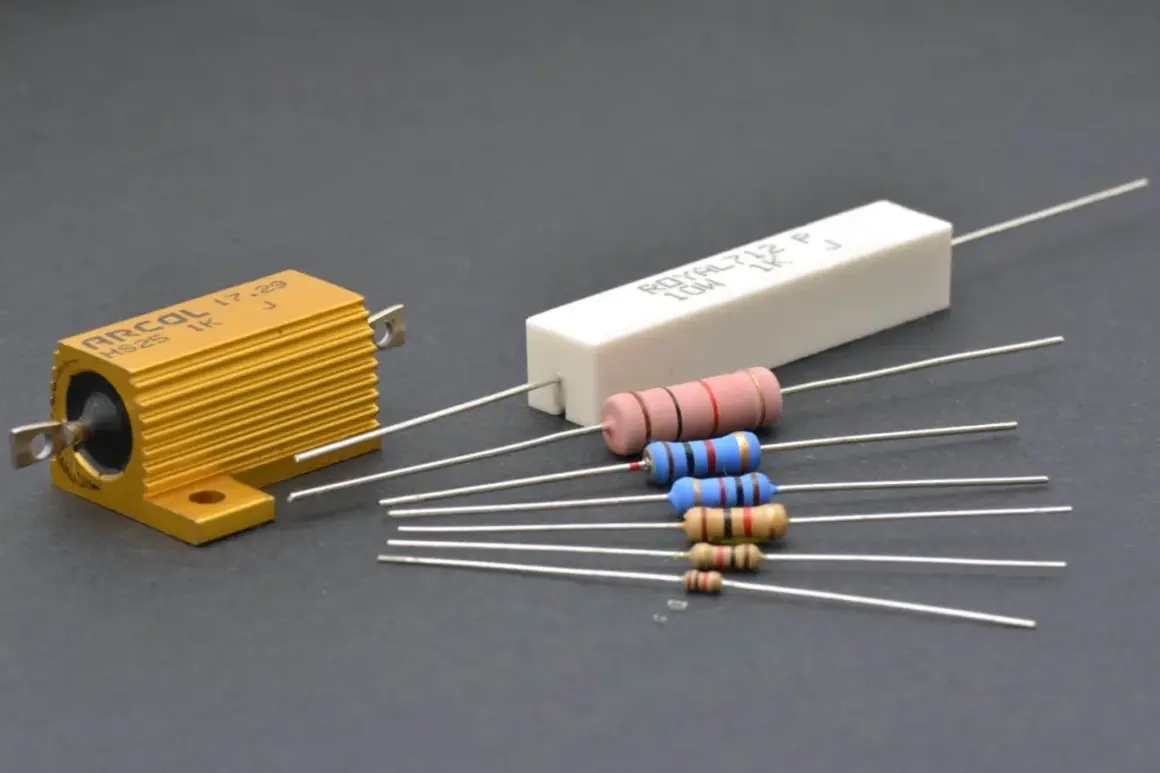

W sklepach i szufladach z częściami znajdziesz kilka podstawowych grup rezystorów. Dla początkującego najważniejsze jest nie tyle zapamiętanie wszystkich nazw, ile zrozumienie, czym różnią się w praktyce.
| Typ | Do czego się nadaje | Na co uważać |
|---|---|---|
| Warstwowy stały | Najbardziej uniwersalny wybór do hobby, prototypów i elektroniki ogólnej | Ma ograniczoną moc, więc nie nadaje się do dużych obciążeń |
| Drutowy | Do wyższych mocy, grzania, obciążeń i prostych zastosowań mocy | Bywa większy i może mieć większą indukcyjność |
| SMD | Do nowoczesnych płytek i małych urządzeń; popularne rozmiary to 0603 i 0805 | Wymaga precyzyjniejszego lutowania i trudniej go odczytać bez oznaczeń |
| Potencjometr / trymer | Do regulacji, kalibracji i ustawiania parametrów w trakcie pracy układu | To rezystor regulowany, a nie element, który zawsze trzyma stałą wartość |
| Termistor / fotoelement oporowy | Do pomiaru temperatury lub światła, gdy opór ma się zmieniać wraz z warunkami | To elementy specjalne, więc nie traktuję ich jak zwykłego rezystora do każdego zadania |
W praktyce do większości amatorskich projektów wystarczy zwykły rezystor stały, najczęściej metalizowany. Jeśli jednak chcesz poprawnie dobrać wartość, musisz jeszcze umieć ją odczytać z obudowy.
Jak odczytać wartość i moc z obudowy
Na rezystorze najważniejsze są dwie rzeczy: rezystancja i moc znamionowa. Pierwsza mówi, jak silny opór stawia element. Druga określa, ile energii może bezpiecznie rozpraszać w postaci ciepła.

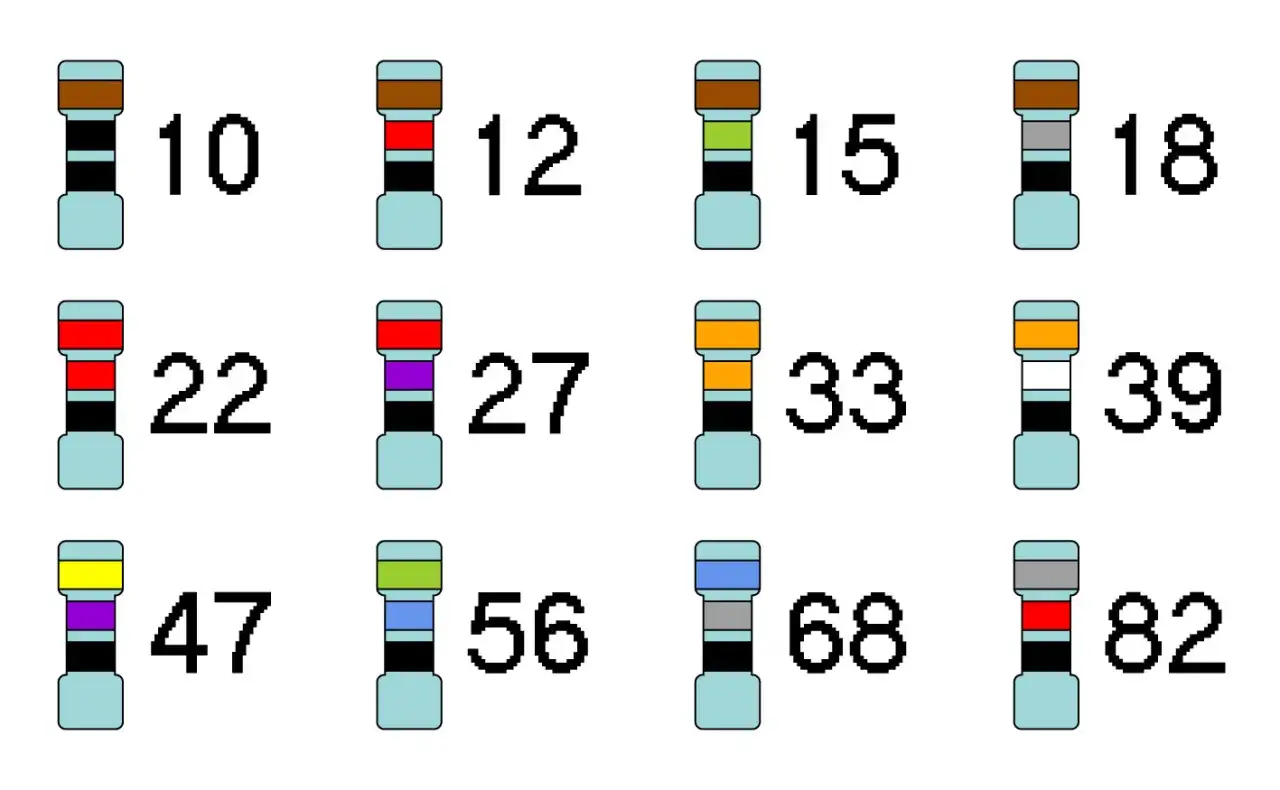

Kolorowe paski
W klasycznych rezystorach przewlekanych wartość odczytuje się z pasków. Najczęściej spotkasz układ 4-paskowy: dwa pierwsze paski to cyfry, trzeci to mnożnik, a czwarty oznacza tolerancję. W rezystorach 5-paskowych pierwsze trzy paski to cyfry, potem mnożnik i tolerancja. Dla początkującego najłatwiej zacząć od prostych przykładów, np. brązowy-czarny-czerwony-złoty to 1 kΩ z tolerancją 5%.
Jeśli często pracujesz z elementami przewlekanymi, kod paskowy szybko wchodzi w nawyk. I to się opłaca, bo oszczędza zgadywanie oraz późniejsze pomiary „na chybił trafił”.
Moc i tolerancja
Tolerancja mówi, jak bardzo rzeczywista wartość może odbiegać od nominalnej. Dla rezystorów 5% różnica bywa zupełnie normalna. W dokładniejszych zastosowaniach używa się elementów 1% albo lepszych.
Najpopularniejsze moce w warsztacie to 0,125 W, 0,25 W, 0,5 W i 1 W. Do prostych układów sygnałowych zwykle wystarcza 0,25 W. Gdy nie mam pewności, biorę większy zapas mocy, bo to daje spokojniejszą pracę i mniejsze ryzyko przegrzania.
| Moc | Typowe zastosowanie |
|---|---|
| 0,125 W | Bardzo małe układy i oszczędne projekty sygnałowe |
| 0,25 W | Najczęstszy wybór do DIY i elektroniki amatorskiej |
| 0,5 W | Większy zapas, wyższy prąd, nieco bardziej wymagające układy |
| 1 W i więcej | Układy mocy, elementy grzejące, obciążenia wymagające solidniejszego zapasu |
Gdy umiesz już rozpoznać wartość i moc, można przejść do najważniejszej części dla praktyka: jak dobrać rezystor do konkretnego układu, zamiast brać pierwszy z brzegu.
Jak dobrać rezystor do prostego układu
Dobór zaczynam zawsze od odpowiedzi na dwa pytania: jakie jest napięcie zasilania i jaki prąd ma płynąć przez element. Dopiero potem liczę opór. Najwygodniejszy wzór to R = (U zasilania - U elementu) / I.
Szybki przykład z diodą LED
Załóżmy, że chcesz zasilić czerwoną diodę LED z 5 V i chcesz, by płynęło przez nią 20 mA. Czerwona dioda ma zwykle spadek napięcia około 2 V. Obliczenie wygląda więc tak: (5 V - 2 V) / 0,02 A = 150 Ω.
W praktyce możesz dobrać najbliższą wyższą wartość z typowej serii, na przykład 180 Ω albo 220 Ω. Dioda będzie świecić odrobinę słabiej, ale układ zyska większy margines bezpieczeństwa. To podejście często wybieram w projektach, w których ważniejsza jest trwałość niż maksymalna jasność.
Przeczytaj również: Schemat podłączenia puszki elektrycznej - Rozszyfruj go!
Jaką wartość wybrać, gdy wynik nie jest idealny
Jeśli obliczenie daje nietypową wartość, nie ma sensu jej „szukać na siłę”. W praktyce używa się najbliższej standardowej wartości, zwykle z szeregu E12 lub E24. Przy elementach wrażliwych wolę lekko większy opór, bo wtedy łatwiej ograniczyć prąd niż go przypadkowo przebić.
Warto też sprawdzić moc: P = U × I albo P = I² × R. Dla przykładu przy 20 mA i 220 Ω moc wynosi około 0,088 W, więc rezystor 0,25 W ma tu bezpieczny zapas. Gdy już wiesz, jak go dobrać, zostaje jeszcze kilka typowych pułapek.
Czego unikać, żeby nie spalić elementu
Najwięcej problemów widzę nie przy samym liczeniu, tylko przy prostych pomyłkach montażowych. To właśnie one najczęściej kończą się zbyt dużym prądem, przegrzaniem albo błędnym pomiarem.
- Brak rezystora przy LED - dioda świeci chwilę mocno, a potem może się uszkodzić.
- Pomylenie omów z kilo-omami - 220 Ω i 220 kΩ to dwa zupełnie różne światy.
- Zbyt mała moc znamionowa - element działa „na granicy” i z czasem się przegrzewa.
- Traktowanie rezystora jak bezpiecznika - to nie jest zamiennik ochrony nadprądowej.
- Wkładanie wszystkiego na ślepo - bez sprawdzenia danych diody, czujnika albo zasilacza.
Jest jeszcze jedna rzecz, o której warto pamiętać: sam rezystor zwykle nie ma polaryzacji, ale cały układ już tak. To częsty powód nieporozumień u osób, które dopiero zaczynają. Jeśli pracujesz z wyższymi napięciami, zwłaszcza sieciowymi, nie próbuję „ratować” projektu samym opornikiem - tam potrzebne są rozwiązania przewidziane do danego zastosowania.
Co jeszcze warto mieć pod ręką przy pierwszych projektach
Jeżeli budujesz pierwsze układy w warsztacie, dobrze mieć w szufladzie kilka powtarzalnych wartości: 100 Ω, 220 Ω, 330 Ω, 1 kΩ, 4,7 kΩ i 10 kΩ. Taki zestaw pokrywa bardzo wiele prostych zastosowań, od diod LED po podstawowe wejścia cyfrowe.
Ja dodatkowo polecam trzymać rezystory posegregowane w opisanych przegródkach. To drobiazg, ale oszczędza czas i zmniejsza liczbę pomyłek. Przy większej liczbie projektów robi się z tego realna różnica.
Jeśli mam zamknąć temat jednym zdaniem, to rezystor jest elementem, który nie imponuje wyglądem, ale często decyduje o tym, czy układ działa stabilnie, bezpiecznie i przewidywalnie. W elektronice amatorskiej to jeden z tych podzespołów, które naprawdę warto rozumieć, zanim zacznie się lutować cokolwiek bardziej złożonego.
