Schemat podłączenia puszki elektrycznej - Rozszyfruj go!

Rafał Sadowski

Rafał Sadowski

|

10 marca 2026

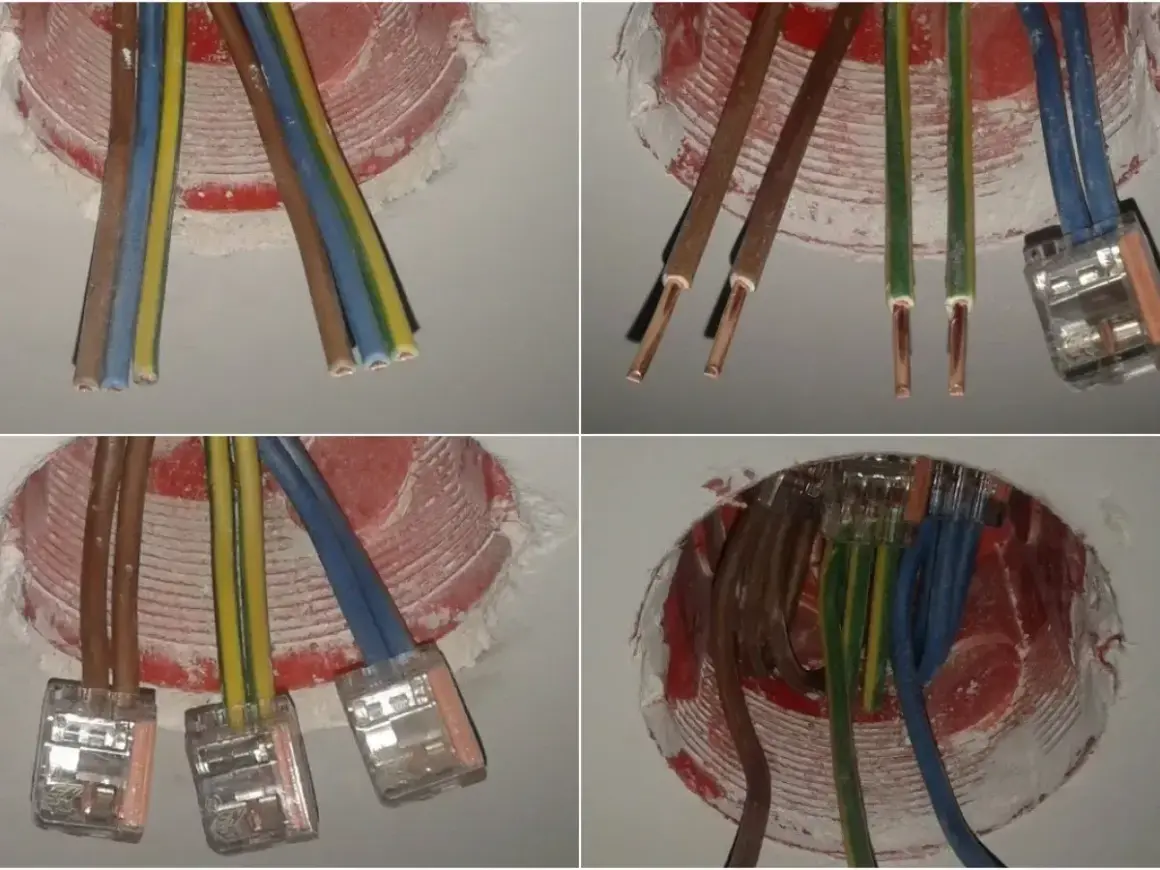

Schemat podłączenia puszki elektrycznej: przewody brązowe, niebieskie i żółto-zielone gotowe do połączenia za pomocą złączek.
Układ w puszce elektrycznej trzeba czytać jak prosty, ale bezwzględny plan obwodu: faza, neutralny i ochronny muszą trafić we właściwe miejsca, a połączenia mają być wykonane tak, by instalacja była czytelna i bezpieczna. Ten tekst porządkuje schemat podłączenia puszki elektrycznej i pokazuje, jak rozpoznać najczęstsze warianty bez zgadywania.

Najważniejsze informacje o połączeniach w puszce w jednym miejscu

  • W nowoczesnej instalacji żółto-zielony to PE, niebieski to N, a brązowy, czarny lub szary to L.
  • Połączeń nie robi się przez skręcanie gołych żył, tylko w złączkach i osprzęcie instalacyjnym.
  • W obwodzie oświetleniowym faza zwykle przechodzi przez łącznik, a neutralny i ochronny idą bezpośrednio do odbiornika.
  • W puszce zostawia się zapas przewodu, a żyła PE powinna być odrobinę dłuższa od pozostałych.
  • Jeśli instalacja jest stara, kolory nie pasują do aktualnego standardu albo w puszce mieszają się różne obwody, trzeba sprawdzić wszystko miernikiem.

Co naprawdę pokazuje schemat połączeń w puszce

Puszka elektryczna nie jest miejscem, w którym „po prostu się coś łączy”. To punkt rozdziału, przelotu albo sterowania obwodem. W praktyce taki schemat ma pokazać, które przewody mają zostać połączone ze sobą, które mają przejść dalej, a które trafiają do łącznika, gniazda albo oprawy oświetleniowej.

Najczęściej spotykam trzy sytuacje: zasilanie przechodzące dalej do kolejnego punktu, rozgałęzienie obwodu na kilka odbiorników oraz układ z łącznikiem światła. Każda z nich wygląda podobnie na pierwszy rzut oka, ale działa inaczej. I właśnie dlatego nie warto ufać samemu kolorowi izolacji bez zrozumienia roli żyły.

W mieszkaniu zwykle pracujemy na instalacji 230 V, a w układach trójfazowych pojawia się 400 V. Sam fakt, że przewody są w jednej puszce, nie oznacza jeszcze, że należą do tego samego obwodu. Ja zawsze zaczynam od ustalenia funkcji przewodu, dopiero potem patrzę na to, gdzie fizycznie wchodzi i wychodzi z puszki. To oszczędza najwięcej pomyłek i od razu prowadzi do kolejnego kroku, czyli poprawnego odczytania kolorów.

Jak odczytać przewody bez pomyłki

Kolor izolacji to wygodna podpowiedź, ale nie jedyne kryterium. W nowoczesnych instalacjach żółto-zielony przewód ochronny nie służy do przenoszenia prądu roboczego, niebieski jest neutralny, a brązowy, czarny lub szary oznacza przewód fazowy. W starszych instalacjach możesz spotkać również inne kolory, dlatego przy remoncie nie wolno zakładać, że „na pewno wszystko jest zgodne z dzisiejszym standardem”.

Kolor żyły Najczęstsze znaczenie Co to oznacza w puszce
Żółto-zielony PE, czyli przewód ochronny Łączy elementy ochronne, nie miesza się go z N
Niebieski N, czyli przewód neutralny Tworzy tor powrotny dla obwodu
Brązowy, czarny, szary L, czyli przewód fazowy To zwykle zasilanie albo przewód sterujący
Inne kolory w starszych instalacjach Możliwa faza lub żyła pomocnicza Trzeba sprawdzić miernikiem, nie zgadywać

Ważna rzecz, o której wiele osób zapomina: kolor mówi tylko o typowym zastosowaniu, a nie o rzeczywistym stanie obwodu. Jeśli instalacja była przerabiana, przewody mogły zostać oznaczone niekonsekwentnie. Dlatego przy wątpliwościach używam pomiaru, a nie samej logiki barw. Kiedy już wiadomo, co oznacza każda żyła, łatwiej zobaczyć, jak układają się najpopularniejsze schematy w praktyce.

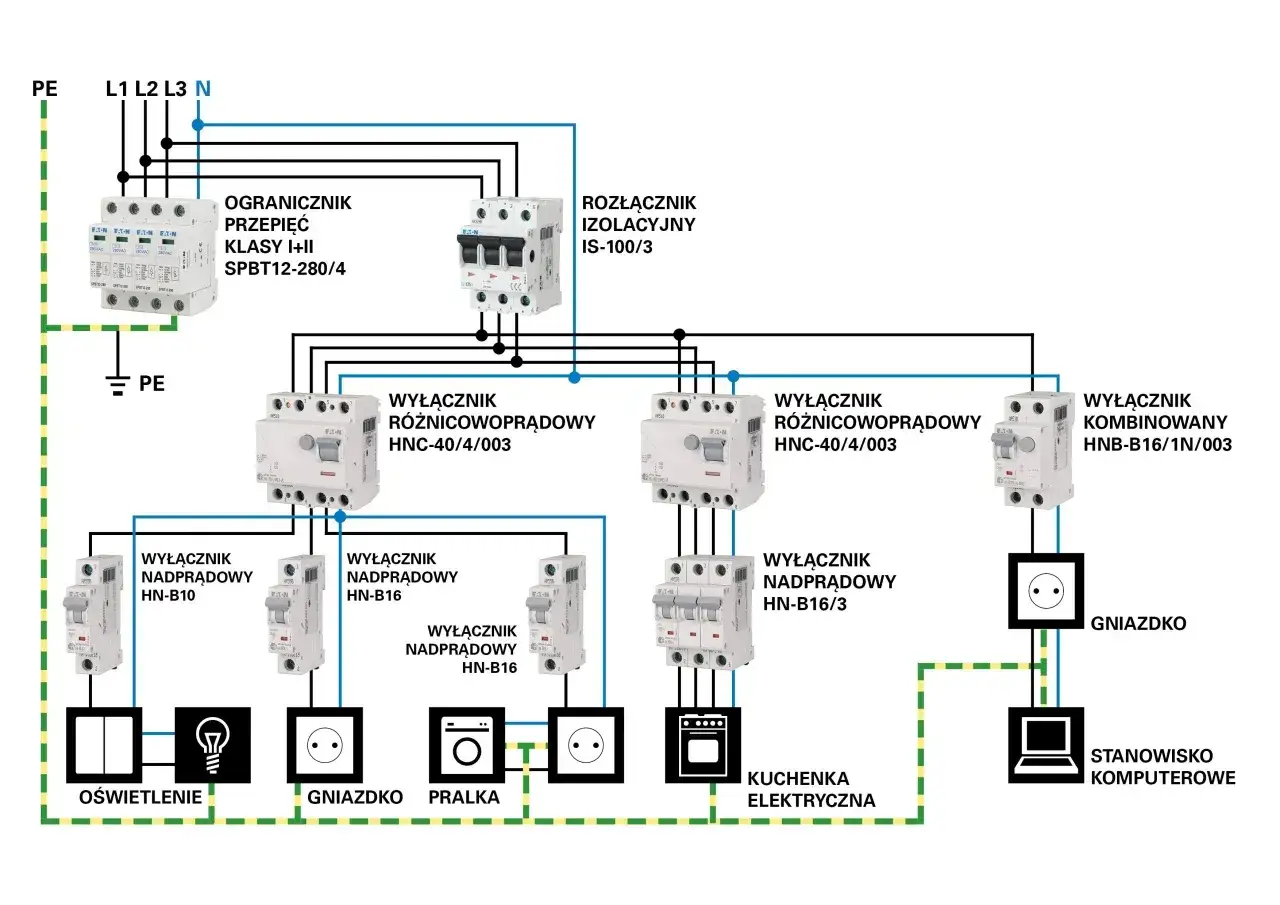

Schemat podłączenia puszki elektrycznej z zabezpieczeniami i odbiornikami: oświetlenie, gniazdka, pralka, kuchenka, stanowisko komputerowe.

Najczęstsze układy połączeń w domu

W domowej instalacji najczęściej spotkasz kilka powtarzalnych układów. To właśnie one pojawiają się w remontach, przy wymianie osprzętu i przy dokładaniu nowego punktu świetlnego. Zamiast szukać jednego uniwersalnego rysunku, lepiej rozpoznać wariant, który masz przed sobą.

Układ Co dzieje się w puszce Na co uważać
Przelot do gniazda lub kolejnego punktu Faza, neutralny i PE są prowadzone dalej przez złączki Nie rozdzielaj żył przypadkowo, wszystko musi należeć do tego samego obwodu
Obwód oświetleniowy z łącznikiem Faza trafia do łącznika, a z niego wraca jako przewód załączany do lampy Łącznik rozłącza fazę, nie neutralny
Rozgałęzienie na kilka odbiorników Jedna linia zasilania zasila kilka gałęzi dalej Sprawdź, czy złączki mają odpowiednią liczbę miejsc i właściwy przekrój
Układ trójfazowy W puszce mogą pojawić się trzy fazy, N i PE Nie wolno zakładać, że wszystkie przewody „pasują kolorami” do jednego odbiornika

Najważniejszy praktyczny detal przy oświetleniu jest taki, że łącznik ma przerywać przewód fazowy. Neutralny i ochronny idą do oprawy osobno. To prosty układ, ale właśnie na nim początkujący najczęściej się wykładają, bo intuicja podpowiada im, że można „przełączyć cokolwiek”. Nie można. Gdy rozumiesz ten podział, sam schemat staje się znacznie czytelniejszy, a przejście do wykonania pracy przestaje być zgadywaniem.

Jak wykonać połączenie krok po kroku

Jeśli mam opisać bezpieczny tok pracy, zaczynam od jednej zasady: najpierw potwierdź brak napięcia, dopiero potem dotykaj przewodów. Sam wygląd puszki niczego nie gwarantuje, bo po wcześniejszych przeróbkach można w niej znaleźć układ zupełnie inny niż zakładał projekt.

  1. Wyłącz zasilanie odpowiednim zabezpieczeniem i sprawdź brak napięcia miernikiem.
  2. Otwórz puszkę i oceń, czy masz jeden obwód, czy kilka niezależnych gałęzi.
  3. Rozpoznaj przewody funkcjonalnie: L, N i PE, a nie tylko po kolorach.
  4. Przygotuj żyły na taką długość, żeby po wpięciu do złączki nie były naprężone.
  5. Łącz przewody tego samego typu w odpowiednich złączkach, bez skręcania gołych końcówek.
  6. W obwodzie oświetleniowym przeprowadź fazę przez łącznik, a neutralny i ochronny poprowadź bezpośrednio do odbiornika.
  7. Ułóż przewody w puszce tak, aby nie były ściśnięte, a żyła PE miała odrobinę większy zapas długości.
  8. Sprawdź, czy po zamknięciu puszki nic nie będzie się wysuwać, a pokrywa nie przygniecie izolacji.

W praktyce największą różnicę robi porządek w środku puszki. Luźne, ale nie naprężone przewody są łatwiejsze do późniejszego serwisu, a dodatkowo zmniejszają ryzyko uszkodzenia izolacji. Ja traktuję to jako część jakości wykonania, nie kosmetykę. I właśnie tu najłatwiej zobaczyć, jakie błędy potrafią zepsuć nawet pozornie poprawny montaż.

Błędy, które najczęściej wychodzą dopiero po czasie

Najgroźniejsze pomyłki w puszce nie zawsze widać od razu. Czasem instalacja działa „na pierwszy rzut oka”, ale po kilku tygodniach pojawia się grzanie, migotanie światła albo problem z wyłączaniem obwodu. To zwykle wynik jednego z kilku powtarzalnych błędów.

  • Skręcanie przewodów bez złączek - połączenie jest mechanicznie słabe i z czasem traci pewność styku.
  • Mieszanie N z PE - to nie jest zamiennik, tylko błąd mogący stworzyć realne zagrożenie.
  • Za krótkie żyły - utrudniają serwis i mogą wysuwać się z zacisków po zamknięciu puszki.
  • Łączenie przewodów z różnych obwodów - szczególnie groźne, gdy w puszce są dwa niezależne zabezpieczenia.
  • Przełączanie neutralnego zamiast fazy - obwód wygląda wtedy „prawie dobrze”, ale nie działa tak, jak powinien.
  • Upychanie przewodów na siłę - izolacja może się przetrzeć, a złączki pracują pod naprężeniem.

Warto też pamiętać o jednej rzeczy, którą widzę zaskakująco często: ktoś zakłada, że skoro przewód jest niebieski, to na pewno jest neutralny, a skoro żółto-zielony, to na pewno ochronny. W nowym mieszkaniu to zwykle działa, ale przy modernizacji starej instalacji taki skrót myślowy bywa kosztowny. Z tego powodu są sytuacje, w których sam schemat z internetu po prostu nie wystarczy i trzeba podejść do tematu ostrożniej.

Kiedy prosty rysunek z internetu już nie wystarczy

Nie każda puszka mieści się w prostym modelu „L, N, PE i gotowe”. Problemy zaczynają się tam, gdzie instalacja była wielokrotnie przerabiana, gdzie przewody mają niejednoznaczne kolory albo gdzie w jednej puszce zbiegają się różne obwody. Dotyczy to zwłaszcza starszych mieszkań, kuchni z rozbudowanym osprzętem, łazienek oraz układów trójfazowych.

  • gdy przewody mają niestandardowe kolory lub ślady wcześniejszych przeróbek,
  • gdy w puszce pojawiają się dwa niezależne zabezpieczenia albo różne obwody,
  • gdy instalacja jest aluminiowa lub mocno wiekowa,
  • gdy pracujesz przy osprzęcie schodowym, krzyżowym lub inteligentnym sterowaniu,
  • gdy odbiornik wymaga zasilania 400 V albo współpracy z kilkoma fazami.

W takich przypadkach najbezpieczniej potraktować puszkę jak element większego układu, a nie odrębny projekt. Jeśli nie da się jednoznacznie ustalić funkcji przewodów, lepiej zatrzymać się na etapie identyfikacji i wezwać elektryka. To nie jest przesada, tylko praktyka, która oszczędza błędów trudnych do poprawienia po tynkowaniu czy montażu osprzętu.

Co przygotować, zanim zamkniesz puszkę na stałe

Najlepsze połączenia w puszce to takie, do których da się jeszcze wrócić bez kucia ściany. Dlatego przed zamknięciem zawsze zostawiam czytelny zapas przewodu, sprawdzam, czy każda żyła siedzi pewnie w złączce, i robię zdjęcie układu przed założeniem pokrywy. To drobiazg, ale później często ratuje czas.

Jeśli obwód będzie kiedyś rozbudowywany, dobrze jest też opisać puszkę lub przynajmniej zanotować, które żyły prowadzą dalej, a które obsługują konkretny punkt. W praktyce bardziej niż „idealny rysunek” liczy się instalacja, którą da się odczytać po miesiącach i latach. Gdy połączysz porządek, poprawne kolory, właściwe złączki i rozsądny zapas przewodu, cała puszka staje się przewidywalna, a właśnie o to chodzi w dobrze wykonanej instalacji.

FAQ - Najczęstsze pytania

W nowoczesnych instalacjach żółto-zielony to PE (ochronny), niebieski to N (neutralny), a brązowy, czarny lub szary to L (fazowy). W starszych instalacjach zawsze sprawdzaj miernikiem, ponieważ kolory mogą być niezgodne ze standardem.
Absolutnie nie. Skręcanie przewodów bez złączek jest błędem. Takie połączenie jest niestabilne mechanicznie i z czasem traci pewność styku, co może prowadzić do awarii lub zagrożenia. Zawsze używaj odpowiednich złączek.
Jeśli kolory są nietypowe, instalacja jest stara lub była przerabiana, nie ufaj samym barwom. Koniecznie użyj miernika, aby zidentyfikować funkcję każdego przewodu (fazowy, neutralny, ochronny) przed przystąpieniem do pracy.
Łącznik powinien przerywać przewód fazowy, aby po wyłączeniu światła oprawa była całkowicie odłączona od napięcia, co zapewnia bezpieczeństwo podczas wymiany żarówki lub serwisu. Przerwanie neutralnego pozostawia fazę w oprawie.
Zostaw zapas przewodu, aby żyły nie były naprężone po podłączeniu do złączek. Dodatkowo, żyła ochronna (PE) powinna być nieco dłuższa niż pozostałe. Ułatwia to późniejszy serwis i zmniejsza ryzyko uszkodzenia izolacji.
