Przepalony bezpiecznik potrafi zatrzymać całe urządzenie, a sama wymiana bez sprawdzenia bywa strzałem w ciemno. Poniżej pokazuję, jak sprawdzić bezpiecznik miernikiem, jak ustawić multimetr, co oznacza sygnał ciągłości i kiedy wynik trzeba traktować z rezerwą. Dorzucam też kilka praktycznych pułapek, które najczęściej psują odczyt.
Najważniejsze rzeczy do zapamiętania
- Najpewniejszy test wykonasz po wyjęciu bezpiecznika i ustawieniu miernika na ciągłość lub najniższy zakres oporu.
- Sprawny bezpiecznik zwykle daje sygnał dźwiękowy i wynik bliski 0 Ω.
- Brak sygnału, komunikat OL albo nieskończony opór oznaczają przerwę w obwodzie.
- Pomiar w instalacji może zmylić, bo równoległe ścieżki przewodzenia fałszują wynik.
- Po spaleniu bezpiecznika wymieniaj go tylko na identyczny typ i prąd znamionowy.
Co właściwie pokazuje pomiar bezpiecznika
Bezpiecznik ma jedno zadanie: przerwać obwód, gdy prąd stanie się zbyt duży. Dla mnie test multimetrem sprowadza się więc do jednego pytania: czy wewnętrzny element przewodzący nadal łączy oba końce, czy już jest przerwany. Jeśli łączenie jest zachowane, multimetr pokaże bardzo małą rezystancję i często zapiszczy; jeśli element jest spalony, zobaczysz przerwę, OL albo brak reakcji.

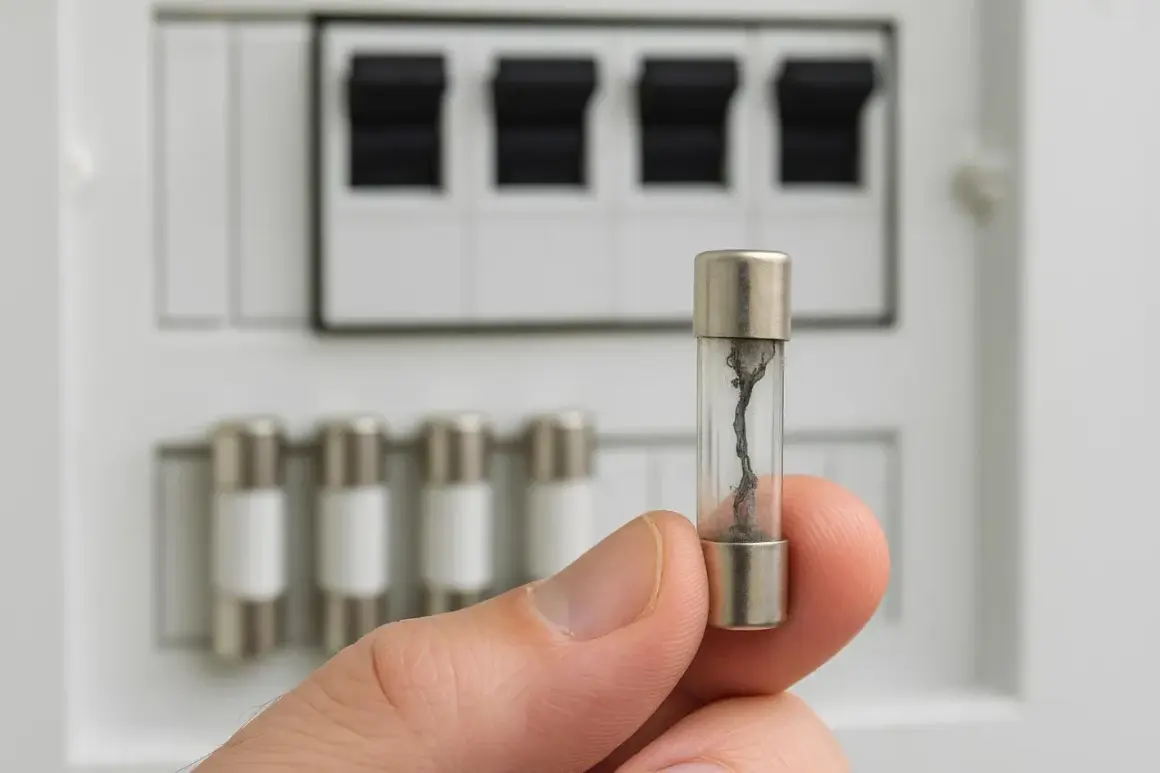

To właśnie dlatego do sprawdzania bezpiecznika używa się trybu ciągłości albo omomierza, a nie pomiaru prądu. W praktyce wizualna ocena wystarcza tylko czasem, zwłaszcza przy szklanych wkładkach. W bezpiecznikach samochodowych, ceramicznych i wielu wkładkach przemysłowych sam wygląd bywa mylący, więc miernik daje pewniejszą odpowiedź.
Na tym etapie najważniejsze jest zrozumienie, że nie sprawdzasz „czy bezpiecznik jest ładny”, tylko czy ma ciągłość elektryczną. To prowadzi prosto do przygotowania sprzętu i bezpiecznego ustawienia pomiaru.
Przygotowanie miernika i bezpiecznika
Ja zaczynam zawsze od odłączenia zasilania. W urządzeniu sieciowym wyjmuję wtyczkę z gniazdka, w aucie wyłączam zapłon i zabezpieczam dostęp do skrzynki, a w sprzęcie z kondensatorami czekam, aż układ się rozładuje. To nie jest przesada: pomiar ciągłości wykonuje się na obwodzie bez napięcia, bo inaczej możesz dostać fałszywy odczyt albo uszkodzić miernik.
Jeśli tylko mogę, wyjmuję sam bezpiecznik z gniazda. Pomiar „na miejscu” czasem się udaje, ale w wielu obwodach obok bezpiecznika istnieją inne ścieżki przewodzenia, które udają sprawny element. Przy wyjętym bezpieczniku masz znacznie czystszy wynik i mniej zgadywania.
Na multimetrze wybieram tryb ciągłości albo najniższy zakres oporu oznaczony symbolem Ω. Przed dotknięciem bezpiecznika zwieram sondy ze sobą i sprawdzam, czy miernik piszczy albo pokazuje wynik bliski zeru. To szybki test samego przyrządu, który oszczędza niepotrzebnych wątpliwości, gdy później wynik okaże się dziwny.
Warto też zerknąć na końcówki sond. Zabrudzone, zaśniedziałe albo luźne groty potrafią zrobić więcej bałaganu niż sam bezpiecznik. Gdy wszystko jest gotowe, można przejść do właściwego pomiaru.
Jak sprawdzić bezpiecznik miernikiem krok po kroku
- Odłącz zasilanie i upewnij się, że obwód nie jest pod napięciem.
- Wyjmij bezpiecznik z gniazda, o ile konstrukcja na to pozwala. Przy bezpiecznikach nożowych, szklanych i ceramicznych to najpewniejsza opcja.
- Ustaw multimetr na test ciągłości lub opór. Jeśli Twój model ma symbol dźwięku, właśnie jego szukasz.
- Sprawdź miernik, zwierając sondy. Sygnał dźwiękowy lub wynik bliski 0 Ω potwierdza, że przyrząd działa poprawnie.
- Przyłóż sondy do obu końców bezpiecznika. Polaryzacja nie ma znaczenia, więc kolejność sond jest obojętna.
- Odczytaj wynik. Beep i bardzo mały opór oznaczają ciągłość, brak sygnału i OL wskazują przerwę.
- Powtórz pomiar, jeśli wynik skacze. Czasem wystarczy lepszy kontakt końcówek albo ponowne przyłożenie sond do metalowych styków.
Przy bezpiecznikach samochodowych można czasem skorzystać z małych punktów testowych na górze wkładki, ale jeśli zależy Ci na pewności, wyjęcie elementu nadal wygrywa. Po samym pomiarze najważniejsze staje się poprawne odczytanie tego, co pokazuje miernik.
Jak odczytać wynik i nie pomylić sygnału
W praktyce liczą się trzy rzeczy: dźwięk, wartość oporu i stabilność odczytu. Różne multimetry potrafią wyświetlać wynik trochę inaczej, ale logika jest ta sama. Sprawny bezpiecznik ma przewodzić, więc szukasz odczytu bliskiego zeru, a nie konkretnej liczby z dokładnością laboratoryjną.
| Wynik | Co zwykle oznacza | Co robię dalej |
|---|---|---|
| Beep i około 0 Ω | Bezpiecznik jest sprawny | Szukam przyczyny awarii w innym miejscu obwodu |
| Brak dźwięku, OL lub ∞ | Wkładka jest przepalona | Wymieniam na identyczny typ i amperaż |
| Kilka omów albo wynik skacze | Słaby styk, utlenione końcówki albo pomiar w układzie | Wyjmuję bezpiecznik i testuję ponownie |
Jeżeli sprawdzasz obwód pod napięciem, napięcie po obu stronach bezpiecznika może dać dodatkową wskazówkę, ale traktuję to tylko jako metodę pomocniczą. Do samej oceny bezpiecznika najczytelniejsza pozostaje ciągłość albo opór mierzony poza obwodem. To dobry moment, żeby omówić błędy, które najczęściej psują cały pomiar.
Najczęstsze błędy, które psują pomiar
- Sprawdzanie bezpiecznika wciąż wpiętego w układ może dać pozornie dobry wynik, bo prąd płynie inną drogą.
- Ustawienie miernika na pomiar prądu zamiast ciągłości lub oporu nie powie Ci nic sensownego o stanie wkładki.
- Pomiar przy włączonym zasilaniu jest niepotrzebnym ryzykiem i potrafi uszkodzić multimetr.
- Zły kontakt sond z zabrudzonymi lub utlenionymi końcówkami daje wynik graniczny, który tylko wygląda na „prawie dobry”.
- Oparcie się wyłącznie na wyglądzie bywa zawodne, bo nie każdy przepalony bezpiecznik wygląda tak samo wyraźnie.
- Brak powtórzenia pomiaru przy niejednoznacznym odczycie kończy się zgadywaniem zamiast diagnozy.
Ja zawsze wolę poświęcić dodatkowe 30 sekund na ponowne sprawdzenie niż później szukać usterki dwa razy dłużej. Gdy wynik jest zły albo niepewny, warto od razu przejść do kolejnego kroku: wymiany albo weryfikacji samego obwodu.
Co zrobić, gdy wynik jest zły albo niejednoznaczny
Jeśli miernik pokazuje przerwę, bezpiecznik wymieniam, ale tylko na taki sam pod względem prądu znamionowego, rozmiaru i typu. W instalacjach domowych i warsztatowych to szczególnie ważne, bo zbyt mocny zamiennik nie ochroni przewodu tak, jak powinien. W praktyce bardziej niebezpieczne jest „na próbę” wsadzenie większego bezpiecznika niż samo przepalenie starego.
Jeżeli nowy bezpiecznik przepala się od razu, problem nie leży w samej wkładce. Szukam wtedy zwarcia, przeciążenia, uszkodzonego odbiornika albo złącza o słabym kontakcie. W samochodzie może to być przewód przetarty o karoserię, a w urządzeniu warsztatowym uszkodzony silnik, transformator albo mostek prostowniczy.
Gdy wynik jest niejasny, testuję też coś prostszego: przewody pomiarowe miernika, znany sprawny bezpiecznik albo samo gniazdo bezpiecznika. To pozwala odróżnić usterkę wkładki od problemu z punktem styku. Wiele „wadliwych bezpieczników” okazuje się w praktyce luźnym albo zaśniedziałym gniazdem.
W przypadku bezpieczników szybkoprących i zwłocznych sama liczba amperów nie wystarczy, bo liczy się również charakterystyka zadziałania. Jeśli wymienisz element na „podobny”, ale nie ten sam, urządzenie może działać nieprawidłowo albo znowu wybijać ochronę bez wyraźnego powodu. To prowadzi do ostatniego sprawdzenia, które robię przed zamknięciem obudowy.
Zanim zamkniesz obudowę, sprawdź jeszcze te trzy rzeczy
- Gniazdo bezpiecznika powinno być czyste, sprężyste i bez nalotu. Luźny styk potrafi grzać się tak samo skutecznie jak przepalona wkładka.
- Zamiennik musi odpowiadać nie tylko amperażem, ale też typem i rozmiarem. W warsztacie i w domu to drobiazg, który robi ogromną różnicę.
- Źródło problemu może leżeć dalej w obwodzie. Jeżeli bezpiecznik jest dobry, a urządzenie nadal nie działa, diagnozę trzeba przesunąć na przewody, złącza, odbiornik albo zasilanie.
