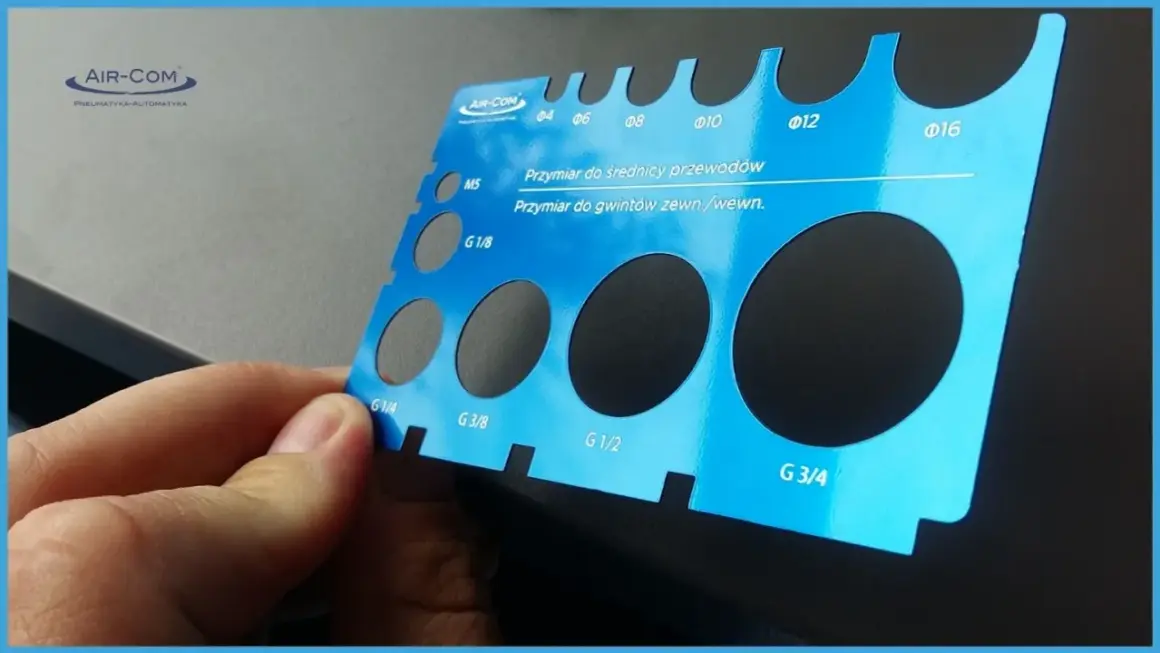

Prawidłowy pomiar gwintu zaczynam od trzech rzeczy: średnicy, skoku i profilu. Dopiero potem sprawdzam, czy to gwint metryczny, calowy czy rurowy, bo te rodziny wyglądają podobnie, a w praktyce nie da się ich mieszać bez luzu albo problemów z pasowaniem. Poniżej pokazuję, jak odczytać gwint prostymi narzędziami warsztatowymi i kiedy warto sięgnąć po dokładniejszy przyrząd.
Najważniejsze kroki i narzędzia w skrócie
- Najpierw ustalam, czy gwint jest zewnętrzny, wewnętrzny, prosty czy stożkowy.
- Suwmiarka daje mi średnicę, a grzebień do gwintów pokazuje skok lub TPI.
- W metryce skok podaje się w milimetrach, a w calówkach liczy się zwoje na cal.
- O dopasowaniu często decyduje średnica podziałowa, nie sama średnica zewnętrzna.
- Przy gwintach rurowych liczy się też profil i sposób uszczelnienia połączenia.
Najpierw ustalam, z jakim gwintem mam do czynienia
W praktyce zawsze zaczynam od identyfikacji rodzaju gwintu, bo od tego zależy cały dalszy pomiar. Sprawdzam, czy mam element zewnętrzny czy wewnętrzny, czy zarys jest prosty, czy stożkowy, oraz czy wygląda bardziej jak gwint metryczny 60°, calowy Unified 60°, czy rurowy 55° albo stożkowy. Bez tego łatwo dobrać „prawie pasujący” element, który po skręceniu zniszczy się po kilku obrotach.
| Rodzina gwintu | Przykład oznaczenia | Co sprawdzam w pierwszej kolejności | Uwaga praktyczna |
|---|---|---|---|
| Metryczny | M10x1,5, M8 | Średnicę w milimetrach i skok w mm | Najczęstszy wybór w polskim warsztacie |
| Calowy Unified | 1/4-20 UNC, 1/4-28 UNF | Średnicę w calach i liczbę zwojów na cal | Nie mylić TPI z milimetrami |
| Rurowy | G1/4, R1/4, NPT 1/4 | Średnicę, skok i to, czy gwint jest stożkowy | Tu profil i uszczelnienie mają większe znaczenie niż przy zwykłej śrubie |
Jeśli mam element mocno zabrudzony, najpierw go czyszczę i dopiero potem mierzę. Rdza, farba, opiłki i uszkodzone wierzchołki zwojów potrafią zmienić wynik na tyle, że dostaję fałszywy skok albo złą średnicę. Zwracam też uwagę na kierunek: gwint prawy skręca się zgodnie z ruchem wskazówek zegara, a lewy w przeciwną stronę. Gdy wiem już, z jaką rodziną mam do czynienia, przechodzę do pomiaru w praktyce.
Jak odczytać średnicę i skok krok po kroku
Najprostszy zestaw do pracy to suwmiarka i grzebień do gwintów. To wystarcza, żeby zidentyfikować większość śrub, nakrętek i złączek w domowym warsztacie. W przypadku gwintów wewnętrznych często porównuję wynik z elementem współpracującym, bo sam otwór mówi mniej niż dobrze dobrana śruba wzorcowa.
- Najpierw oczyszczam gwint i oglądam go pod światło. Jeśli zwoje są spłaszczone albo wyłamane, zapisuję to od razu, bo uszkodzenie wpływa na odczyt.
- Potem mierzę średnicę zewnętrzną gwintu zewnętrznego albo średnicę elementu, który mam pod ręką. Suwmiarkę przykładam do wierzchołków zwojów, ale bez wciskania szczęk na siłę.
- Następnie dobieram listki grzebienia do gwintów. Szukam takiego, który siada na kilku zwojach równomiernie, bez prześwitu i bez „uciekania” po bokach.
- Jeśli trafiam na gwint metryczny, odczytuję skok w milimetrach. Jeśli na calowy, odczytuję TPI, czyli liczbę zwojów na cal.
- Gdy wynik jest niejednoznaczny, liczę zwoje na odcinku 10 mm albo na 1 cal. To wolniejsze, ale dobre jako kontrola, zwłaszcza przy zużytym elemencie.
Przykład: jeśli średnica wychodzi około 10 mm, a grzebień pokazuje skok 1,5 mm, mam bardzo mocną przesłankę, że chodzi o M10x1,5. Gdy średnica wynosi około 1/4 cala, a liczba zwojów daje 20 TPI, patrzę już w stronę 1/4-20 UNC. W gwincie stożkowym nie polegam na jednym odczycie, bo średnica zmienia się na długości i pomiar trzeba potwierdzić w kilku miejscach.
Właśnie dlatego sam odczyt średnicy i skoku to dopiero początek. O dopasowaniu bardzo często decyduje coś mniej oczywistego, czyli średnica podziałowa.Dlaczego średnica podziałowa ma większe znaczenie niż sama średnica zewnętrzna
Najczęstszy błąd widzę wtedy, gdy ktoś mierzy tylko średnicę zewnętrzną i uważa sprawę za zamkniętą. Tymczasem średnica podziałowa to wymiar, który w praktyce najbardziej decyduje o tym, czy śruba i nakrętka będą pracowały lekko, z oporem, czy w ogóle się nie skręcą. To wyobrażona średnica przebiegająca przez zarys zwoju w miejscu, gdzie kontakt między elementami jest najważniejszy.
| Parametr | Co oznacza | Czym go sprawdzam | Kiedy jest kluczowy |
|---|---|---|---|
| Średnica nominalna | Rozmiar gwintu podawany na oznaczeniu | Suwmiarka, mikrometr | Przy identyfikacji rozmiaru |
| Skok / TPI | Odległość między zwojami lub liczba zwojów na cal | Grzebień do gwintów, liczenie zwojów | Przy doborze pary gwintowej |
| Średnica podziałowa | Najważniejszy wymiar dla pasowania zarysu | Mikrometr do gwintów, metoda trójdrutowa | Przy dokładnym pomiarze i kontroli jakości |
| Średnica rdzenia | Najmniejsza średnica zwoju | Mikrometr, średnicówka, odpowiedni trzpień | Przy ocenie wytrzymałości i zużycia |
| Profil i kąt zarysu | Najczęściej 60° albo 55° | Identyfikacja normy i wzorca gwintu | Przy gwintach rurowych i mieszanych standardach |
W skrócie: jeśli chodzi mi tylko o szybkie dopasowanie śruby z półki, zwykle wystarczy średnica i skok. Jeśli jednak element ma pracować pod obciążeniem, w drganiach albo w połączeniu uszczelniającym, nie mogę ignorować średnicy podziałowej. I właśnie wtedy przydają się narzędzia dokładniejsze niż zwykła suwmiarka.
Narzędzia, które naprawdę przyspieszają pomiar
W domowym i półprofesjonalnym warsztacie trzymam się zasady 80/20: najpierw kupuję to, co rozwiązuje większość przypadków, a dopiero potem dokładam sprzęt do bardziej wymagających zadań. W praktyce najlepszy start daje suwmiarka cyfrowa i grzebień do gwintów. Mikrometr do gwintów wchodzi do gry wtedy, gdy chcę wejść poziom głębiej i sprawdzić pasowanie naprawdę dokładnie.
| Narzędzie | Co daje | Orientacyjny koszt w Polsce | Ograniczenia |
|---|---|---|---|
| Suwmiarka cyfrowa | Pomiar średnicy zewnętrznej i wstępna identyfikacja rozmiaru | Około 40–250 zł | Nie pokazuje skoku i nie zastępuje wzorca gwintu |
| Grzebień do gwintów | Szybki odczyt skoku lub TPI | Około 46–71 zł za prosty zestaw | Wymaga czystego gwintu i dobrego dopasowania listka |
| Mikrometr do gwintów | Pomiar średnicy podziałowej | Około 129–185 zł za końcówki, kompletne modele zwykle około 1 300 zł i więcej | Wymaga wprawy i poprawnego ustawienia |
| Metoda trójdrutowa | Bardzo dokładny pomiar średnicy podziałowej | Najczęściej stosowana w kontroli jakości i metrologii | Nie nadaje się jako szybki pomiar „na placu” |
Jeśli mam wskazać minimalny sensowny zestaw do warsztatu, wybieram właśnie suwmiarkę i grzebień. To niewielki wydatek, a pozwala poprawnie rozpoznać większość gwintów spotykanych przy mocowaniach, uchwytach, złączkach i drobnych naprawach. Gdy potrzebuję większej dokładności, dokładam mikrometr do gwintów albo przechodzę na metodę trójdrutową, ale to już poziom, na którym zależy mi nie tylko na identyfikacji, lecz także na kontroli jakości.
Najczęstsze błędy przy pomiarze gwintów
W praktyce większość pomyłek nie wynika z braku narzędzi, tylko z pośpiechu. Gwint potrafi wyglądać „prawie tak samo” jak inny, a różnica wychodzi dopiero po kilku obrotach albo po próbie skręcenia z drugim elementem. Dlatego zawsze zwracam uwagę na kilka rzeczy, które najłatwiej przeoczyć.
- Pomiar zabrudzonego lub skorodowanego gwintu. Opiłki, rdza i farba fałszują średnicę oraz utrudniają dopasowanie grzebienia.
- Dociskanie grzebienia do gwintów na siłę. Jeśli listek nie siada naturalnie, wynik jest podejrzany, nawet jeśli „na oko” wygląda dobrze.
- Mylenie skoku w milimetrach z TPI. To częsty problem przy elementach importowanych i przy starszych złączkach warsztatowych.
- Ocenianie gwintu wyłącznie po średnicy nominalnej. M10 i M10x1,25 to nie to samo, mimo że oba mają 10 mm średnicy nominalnej.
- Ignorowanie gwintu stożkowego. W takich przypadkach pomiar trzeba robić w kilku punktach, bo średnica zmienia się wraz z głębokością.
- Pomijanie liczby początków zwoju. W gwintach wielowchodowych skok i przesuw liniowy nie są tym samym, więc trzeba uważać na lead, czyli przesuw na pełny obrót.
Jeśli mam wątpliwość, nie zgaduję. Porównuję wynik z drugim, pewnym elementem albo sprawdzam gwint wzorcowy o tym samym profilu. To zwykle zajmuje mniej czasu niż późniejsze poprawki po źle dobranej śrubie czy złączce. A kiedy pomiar jest już pewny, zostaje ostatni krok: zapisanie go tak, żeby następnym razem nie zaczynać od zera.
Co warto zapisać po pomiarze, żeby nie wracać do punktu wyjścia
Jeśli mam odkładać element do pudełka albo zamawiać zamiennik, zapisuję wynik w jednym, stałym formacie. Dzięki temu po tygodniu nie muszę odtwarzać całej diagnostyki. Najlepiej sprawdza się zapis: rodzina gwintu, średnica, skok, kierunek i informacja, czy gwint jest prosty, czy stożkowy.
- Oznaczenie podstawowe, na przykład M10x1,5 albo 1/4-20.
- Kierunek gwintu, czyli prawy lub lewy.
- Typ profilu, na przykład metryczny 60° albo rurowy 55°.
- Informacja, czy gwint jest zewnętrzny, czy wewnętrzny.
- Uwagi o zużyciu, uszkodzeniach i miejscu pomiaru, jeśli element był wypracowany.
Tak zapisany pomiar oszczędza mi najwięcej czasu przy kolejnej naprawie. W większości przypadków do sprawdzenia gwintu wystarcza zwykła suwmiarka i grzebień, a dokładniejsze narzędzia wchodzą do gry dopiero wtedy, gdy naprawdę liczy się pasowanie albo powtarzalność. To właśnie ten prosty porządek pracy sprawia, że przy mocowaniach i gwintach rzadziej popełniam kosztowne błędy.
