Mocowanie w betonie wygląda na prostą robotę, dopóki nie trzeba dobrać właściwej kotwy, wywiercić otworu bez błędu i dociągnąć wszystkiego z odpowiednim momentem. W praktyce to właśnie te trzy etapy decydują, czy połączenie będzie pewne, czy zacznie się luzować już po pierwszym obciążeniu. Poniżej pokazuję, jak przejść przez montaż kotwy tulejowej krok po kroku i na co zwracam uwagę, zanim uznam pracę za zakończoną.
Najważniejsze zasady, które decydują o trwałości mocowania
- Dobieram kotwę do podłoża, a nie tylko do średnicy śruby.
- Otwór musi mieć właściwą średnicę i głębokość, zgodne z kartą techniczną.
- Pył w otworze i zły moment dokręcania potrafią zrujnować nośność całego połączenia.
- Montaż przelotowy sprawdza się przy wspornikach, profilach i instalacjach, ale tylko w odpowiednim betonie.
- Na zewnątrz i w wilgotnym środowisku zwracam uwagę na odporność korozyjną kotwy.
- Przy mocowaniu odsuniętym od ściany trzeba uwzględnić także moment zginający.
Czym jest kotwa tulejowa i kiedy ma sens
Kotwa tulejowa to mechaniczny łącznik rozporowy, który po osadzeniu i dociągnięciu rozszerza się w ściankach otworu. Dzięki temu dobrze trzyma w betonie i pozwala wykonać mocowanie przelotowe, czyli przeprowadzić śrubę lub pręt przez element mocowany i dopiero potem zakotwić całość w podłożu. Z mojego doświadczenia to jedno z najwygodniejszych rozwiązań tam, gdzie liczy się szybki montaż i natychmiastowa gotowość do pracy.
W katalogach producentów ten typ mocowania jest opisywany przede wszystkim jako rozwiązanie do betonu pełnego, a w wybranych modelach także do betonu zarysowanego. To ważne rozróżnienie, bo nie każda tulejówka pracuje tak samo dobrze w każdym podłożu. Ja traktuję ją jako rozsądny wybór dla lekkich i średnich mocowań, ale tylko wtedy, gdy beton, odległości od krawędzi i sam model kotwy faktycznie pasują do zadania.
| Sytuacja | Czy kotwa tulejowa się nadaje | Dlaczego |
|---|---|---|
| Beton pełny | Tak | Tuleja rozprężna pracuje przewidywalnie i daje stabilny docisk. |
| Beton zarysowany | Tylko model z potwierdzoną nośnością | Nie każdy łącznik ma badania do takiego podłoża. |
| Pustak i gazobeton | Zwykle nie | Podłoże jest zbyt kruche dla klasycznej kotwy tulejowej. |
| Montaż przelotowy przez stalowy element | Tak | To jeden z najbardziej naturalnych scenariuszy dla tego łącznika. |
| Mocowanie blisko krawędzi | Ostrożnie | Rośnie ryzyko wykruszenia betonu i spadku nośności. |
Jeśli wiem już, że podłoże pasuje, przechodzę do doboru modelu, gwintu i obciążenia. To właśnie ten krok najczęściej odróżnia trwałe mocowanie od takiego, które wygląda dobrze tylko na pierwszy rzut oka.
Jak dobrać model, gwint i podłoże
Ja zaczynam od pytania, co dokładnie ma wisieć na kotwie. Inaczej dobiera się mocowanie pod prosty uchwyt warsztatowy, inaczej pod wspornik instalacyjny, a jeszcze inaczej pod element, który pracuje z odsunięciem od ściany. Przy mocowaniach konstrukcyjnych nie opieram się na intuicji, tylko sprawdzam nośność, odległości od krawędzi i schemat obciążeń zgodnie z dokumentacją techniczną oraz, gdy trzeba, z wymaganiami ETA i EN 1992-4.
| Wybór | Co daje | Kiedy wybrać |
|---|---|---|
| Gwint wewnętrzny | Estetyczny montaż i łatwy demontaż osprzętu | Gdy chcę, by na zewnątrz nie wystawał łeb kotwy i zależy mi na serwisowaniu elementu |
| Gwint zewnętrzny z nakrętką | Prosty i czytelny docisk | Gdy montuję wspornik, profil, konsolę lub inną prostą stalową część |
| Dłuższa kotwa | Większa rezerwa osadzenia | Tylko wtedy, gdy karta techniczna i grubość podłoża na to pozwalają |
| Stal nierdzewna | Lepsza odporność na korozję | Na zewnątrz, w wilgoci, przy soli i w trudniejszym środowisku |
W praktyce patrzę też na klasę betonu. Jeśli producent podaje zakres od C20/25 do C50/60, to nie jest ozdobnik w karcie, tylko informacja, w jakim podłożu wynik został zbadany. Ja zawsze sprawdzam to przed zakupem, bo różnice między modelem „na oko podobnym” a modelem dobranym do konkretnego betonu potrafią być większe, niż się wydaje. Dopiero po takim wyborze ma sens przygotowanie stanowiska i otworu.
Co przygotować przed wierceniem
Najwięcej błędów popełnia się jeszcze przed włożeniem wiertła do ściany. Ja zawsze zaczynam od sprawdzenia podłoża, odległości od krawędzi i tego, czy w miejscu wiercenia nie przebiega zbrojenie albo instalacja. W gotowym wnętrzu to szczególnie ważne, bo jeden źle wybrany punkt potrafi zepsuć nie tylko mocowanie, ale też całą płytę czy wykończoną powierzchnię.
- wiertarka udarowa lub młotowiertarka dopasowana do betonu,
- wiertło o średnicy wskazanej przez producenta,
- ogranicznik głębokości lub wyraźne oznaczenie na wiertle,
- pompka, gruszka albo odkurzacz do czyszczenia otworu,
- szczotka do otworów,
- młotek i ewentualnie pobijak,
- klucz dynamometryczny,
- marker, miarka, okulary ochronne i rękawice.
Jeśli to montaż przelotowy, sprawdzam też otwory w elemencie mocowanym. Ich średnica i rozstaw muszą pasować do kotwy, inaczej całość zacznie pracować pod kątem i docisk nie będzie równy. W warsztacie widziałem już wiele przypadków, w których sam łącznik był dobry, a problemem okazywała się blacha albo profil przycięty bez uwzględnienia osi kotwy.
Montaż kotwy tulejowej krok po kroku
Sam montaż nie jest skomplikowany, ale wymaga dyscypliny. Najlepiej działa wtedy, gdy nie improwizuję i trzymam się tej samej kolejności za każdym razem.
- Zaznaczam punkty montażu i sprawdzam odległości od krawędzi oraz między kotwami. Przy większych elementach robi to dużą różnicę.
- Wiercę otwór prostopadle do powierzchni betonu, na średnicę i głębokość z dokumentacji. Nie zakładam, że „prawie dobrze” wystarczy.
- Oczyszczam otwór z pyłu i zwiercin. Najpierw przedmuchuję, potem szczotkuję, a następnie powtarzam czyszczenie. To jeden z najważniejszych etapów.

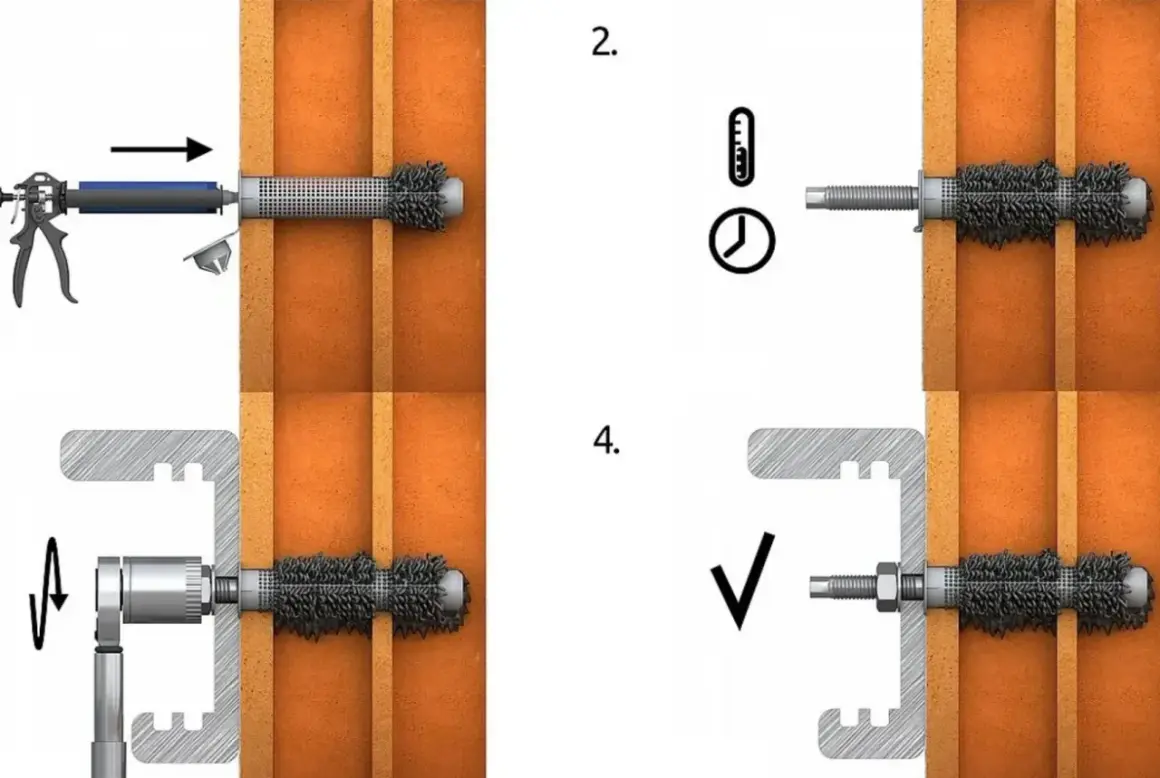

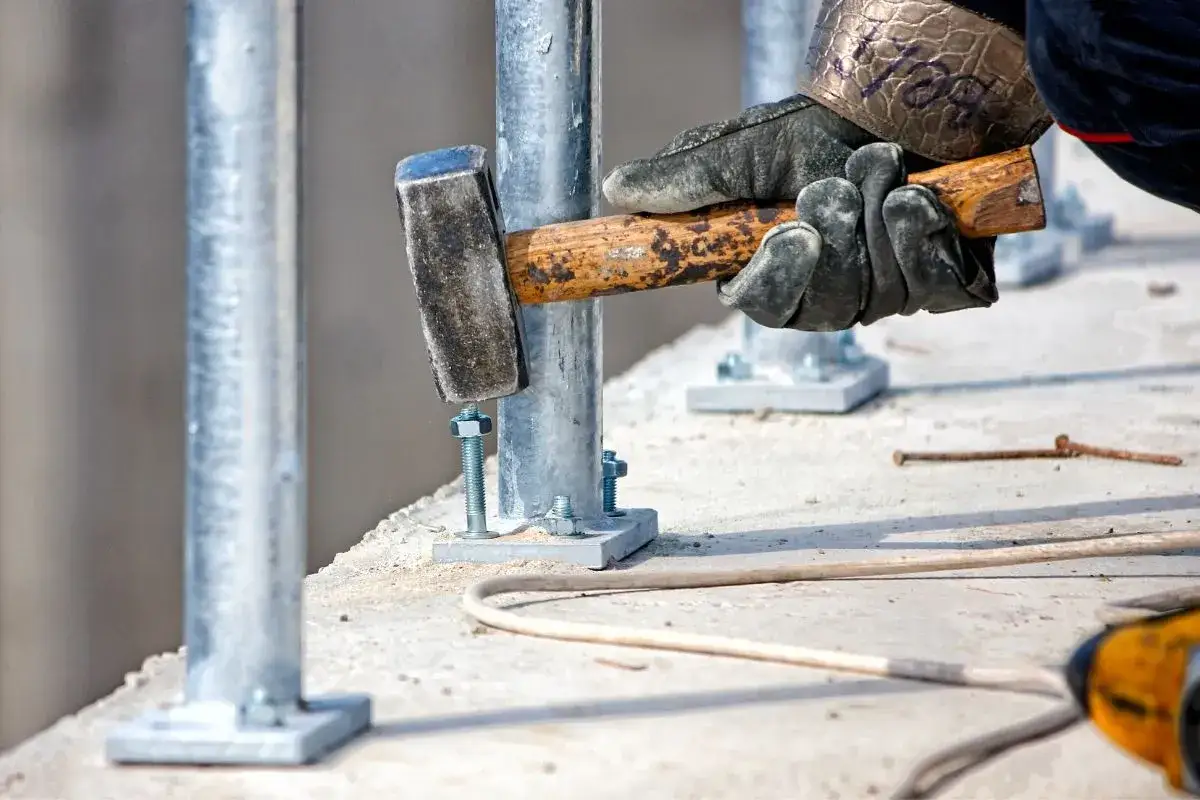

- Osadzam kotwę i dobijam ją do zrównania z podłożem. Jeśli model przewiduje pobijak, używam pobijaka, a nie przypadkowego punktu uderzenia.
- Rozprężam tuleję zgodnie z konstrukcją konkretnego modelu. W jednych wersjach dzieje się to przez dociągnięcie nakrętki, w innych przez specjalny element dobijający.
- Przykręcam element mocowany i dokręcam z momentem zalecanym przez producenta. Jeśli dokumentacja podaje 30 Nm dla M10, to nie „czuję ręką”, tylko trzymam się tej wartości.
- Sprawdzam docisk, czy podkładka przylega do mocowanego elementu, a kotwa nie obraca się w otworze i nie ma luzu.
Najczęstsze błędy, które zjadają nośność
W praktyce to nie sam typ kotwy najczęściej zawodzi, tylko błędy montażowe. Z mojego doświadczenia największy problem robi pył w otworze, zły moment dokręcania i zbyt mała odległość od krawędzi. To są rzeczy, które z pozoru wyglądają niegroźnie, a później kończą się luzem albo pęknięciem podłoża.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Zła średnica lub głębokość otworu | Kotwa nie pracuje poprawnie, a rozpór jest niewystarczający | Wiercę zgodnie z kartą techniczną i sprawdzam ustawienie ogranicznika głębokości |
| Pył i zwierciny w otworze | Nośność spada, a osadzenie robi się niepewne | Czyszczę otwór kilkukrotnie; w praktyce taki błąd potrafi obniżyć nośność nawet o 40% |
| Zbyt mały moment dokręcania | Tuleja nie rozpiera się w pełni | Używam klucza dynamometrycznego zamiast dokręcania „na wyczucie” |
| Zbyt duży moment dokręcania | Można uszkodzić gwint albo samą kotwę | Trzymam się wartości z dokumentacji, bez dociskania na siłę |
| Za mała odległość od krawędzi | Beton może się wykruszyć | Przesuwam punkt mocowania albo wybieram inne rozwiązanie |
| Zły materiał kotwy do warunków pracy | Korozja przyspiesza zużycie i osłabia mocowanie | Dobieram stal ocynkowaną lub nierdzewną do środowiska, w którym pracuje łącznik |
Jeśli po montażu widzę obrót kotwy, luz albo wykruszenie przy otworze, nie liczę, że to się „ułoży”. Takiego mocowania po prostu nie zostawiam. Rozbieram je i robię od nowa w lepszym miejscu, bo poprawka po błędzie zwykle kosztuje więcej niż dodatkowe pięć minut na starcie.
Co sprawdzam przed oddaniem mocowania do pracy
Na końcu zawsze robię krótki przegląd. To mój sposób na wyłapanie rzeczy, które umykają, kiedy człowiek za bardzo ufa temu, że „już siedzi”. Taka kontrola zajmuje chwilę, a pozwala odsiać większość problemów jeszcze przed obciążeniem.
- Moment dokręcenia zgadza się z kartą techniczną dla konkretnego rozmiaru kotwy.
- Podkładka i nakrętka przylegają równo do mocowanego elementu.
- Kotwa nie obraca się w otworze i nie ma wyczuwalnego luzu.
- Wokół otworu nie pojawiły się pęknięcia ani wykruszenia betonu.
- Warunki pracy nie wymagają lepszej ochrony antykorozyjnej.
- Jeżeli element pracuje na dystansie od ściany, sprawdziłem też moment zginający, a nie tylko samo wyrywanie.
Jeżeli te punkty są spełnione, mocowanie jest zwykle gotowe do pracy od razu po zakończeniu dokręcania. Właśnie tak podchodzę do kotwy tulejowej: bez pośpiechu, bez zgadywania i bez skrótów, bo w mocowaniach najdroższy bywa nie materiał, tylko poprawka po błędzie.
