Dobre mocowanie do elewacji ocieplonej styropianem zaczyna się od jednego pytania: czy element ma trzymać się samego ocieplenia, czy konstrukcji pod nim. To rozróżnienie decyduje o bezpieczeństwie, trwałości i o tym, czy po montażu nie pojawi się punktowy mostek termiczny. W tym artykule pokazuję, jak dobrać łącznik, kiedy potrzebny jest gwintowany system dystansowy i jak wykonać montaż tak, żeby nie wracać do poprawki.
Najważniejsze decyzje przy montażu na styropianowej elewacji
- Styropian sam w sobie nie powinien przenosić większych obciążeń, bo łatwo się ugniata i nie daje pewnego zakotwienia.
- Do lekkich elementów wystarczy łącznik fasadowy z talerzem i zatyczką termoizolacyjną, ale przy większym wysięgu potrzebny jest punkt mocowania w murze nośnym.
- Im cięższy element i im dalej odstaje od ściany, tym ważniejsze są gwint, głębokość zakotwienia i materiał elementów metalowych.
- Przy ciężkich montażach sprawdzają się systemy dystansowe i kotwy termiczne, które przenoszą obciążenie przez warstwę izolacji bez agresywnego dociskania EPS.
- Najczęstszy błąd to wiercenie „na oko” i przykręcanie w samej warstwie ocieplenia bez sprawdzenia podłoża.
Najpierw sprawdzam, co ma przenieść obciążenie
Ja dzielę ten temat na dwa scenariusze. Pierwszy to lekki osprzęt, który można oprzeć na łączniku fasadowym i nie wymaga dużej nośności. Drugi to elementy, które pracują jak dźwignia: markizy, uchwyty klimatyzatorów, daszki, anteny, większe skrzynki czy konstrukcje z wysięgiem. W takim przypadku styropian jest tylko warstwą pośrednią, a całe obciążenie musi trafić do muru, betonu albo pełnej cegły.
W praktyce najważniejsze są cztery pytania: co montuję, jak daleko od ściany ma wystawać, z czego jest podłoże i jak gruba jest izolacja. Te same 8 kg mogą zachowywać się zupełnie inaczej przy lampie przyklejonej płasko do ściany i przy uchwycie, który wysuwa element na kilkanaście centymetrów. Właśnie dlatego nie lubię uniwersalnych rad w stylu „weź mocniejszy kołek” - na elewacji liczy się geometria obciążenia, a nie tylko sama masa.
Jeśli montaż ma dotyczyć tylko lekkiego elementu dekoracyjnego, zwykle wystarcza łącznik do ETICS z szerokim talerzem i zaślepką. Gdy jednak punkt ma przenosić większy nacisk albo pracować na wietrze, potrzebny jest już system, który omija warstwę styropianu i zakotwia się w nośnym podłożu. To prowadzi prosto do wyboru konkretnego rozwiązania.
Jakie rozwiązanie wybrać do lekkich i ciężkich elementów
Nie ma jednego łącznika do wszystkiego. Na ocieplonych elewacjach spotykam kilka sensownych grup rozwiązań i każda z nich ma swoje miejsce. Najprościej myśleć o nich jak o skali: od lekkiego mocowania osprzętu po systemy przenoszące większe obciążenia przez izolację.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia | Koszt orientacyjny |
|---|---|---|---|---|
| Łącznik fasadowy z talerzem i zatyczką termoizolacyjną | Numer domu, czujka, lekka lampa, drobny uchwyt | Tani, szybki, ogranicza punktowy mostek termiczny | Nie nadaje się do dużych wysięgów i ciężkich elementów | zwykle kilka złotych za punkt |
| Łącznik wkręcany do ETICS | Lekkie i średnie elementy, gdy zależy mi na prostym montażu | Dobra powtarzalność, wygodny montaż, sensowny kompromis ceny do jakości | Wciąż wymaga trafienia w odpowiednie podłoże | zwykle kilka do kilkunastu złotych za punkt |

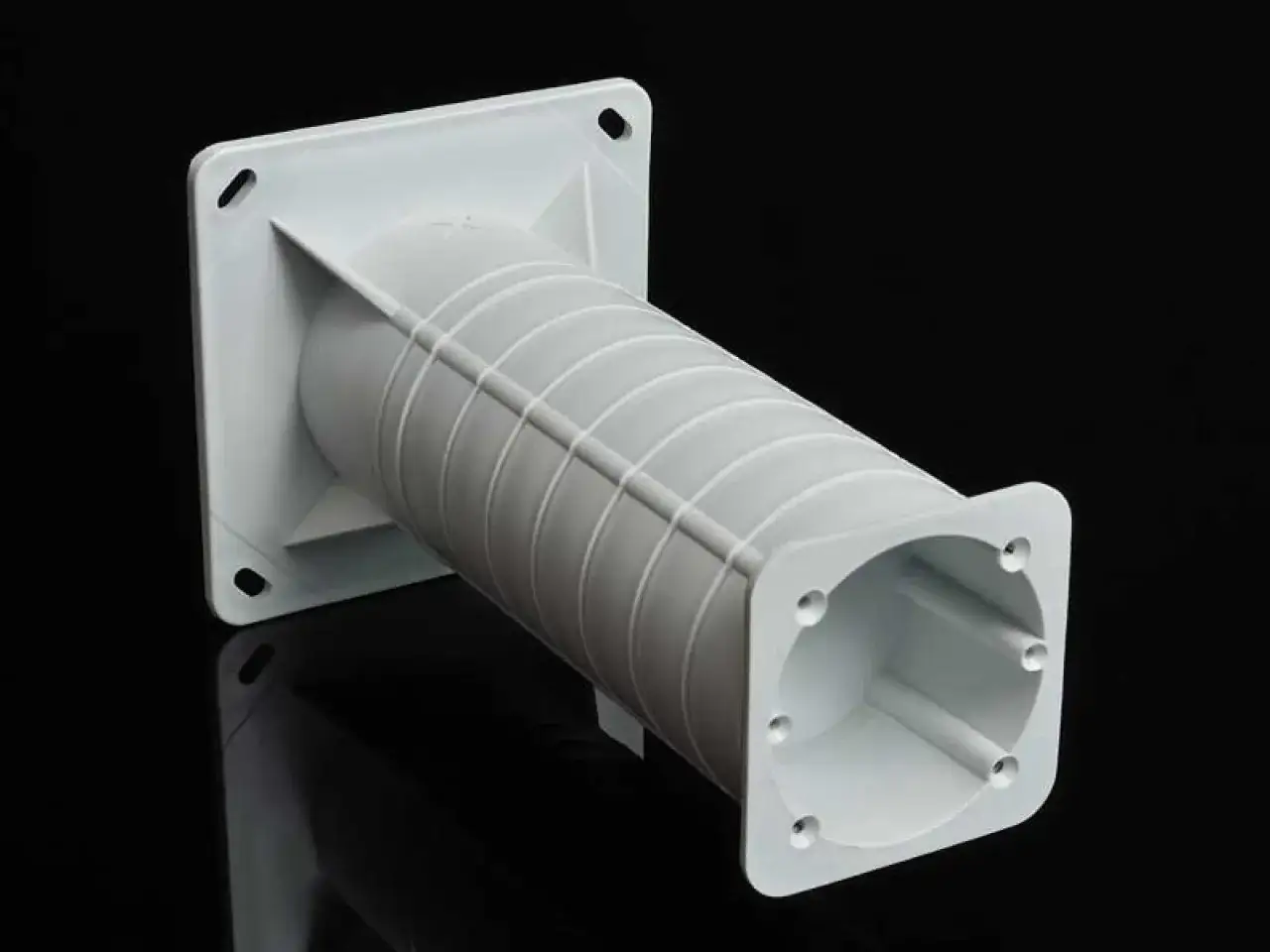

| System dystansowy z kotwą termiczną | Markiza, klimatyzator, satelita, uchwyt z wysięgiem | Przenosi obciążenie przez izolację i ogranicza mostek termiczny | Droższy, wymaga dokładnego doboru długości i podłoża | zwykle kilkadziesiąt do ponad stu złotych za punkt |
| Kotwa chemiczna z prętem gwintowanym | Pustaki, cegła dziurawka, większa elastyczność doboru | Dobrze działa w słabszych podłożach, pozwala dobrać gwint pod konkretny osprzęt | Wymaga czyszczenia otworu i czasu wiązania | zależnie od żywicy i pręta, zwykle średni lub wyższy poziom kosztu |
| Podkonstrukcja lub konsola fasadowa | Cięższe układy, większe okładziny, rozwiązania bardziej projektowe | Najlepsza kontrola geometrii i obciążeń | Najbardziej złożona i zwykle nieopłacalna do prostych prac DIY | wycena zależna od projektu |
W katalogach producentów widać wyraźnie, że takie systemy działają na różnych zakresach grubości ocieplenia: od około 60-170 mm w mniejszych rozwiązaniach dystansowych, przez warianty sięgające 300 mm, aż po łączniki przeznaczone do styropianu o grubości nawet 100-360 mm. To ważne, bo przy elewacji nie kupuje się „mocowania”, tylko dopasowany układ: łącznik, długość, podłoże i sposób uszczelnienia. I właśnie dobór tych parametrów robi większą różnicę niż sama marka produktu.
Gdy już wiem, jaki typ rozwiązania ma sens, przechodzę do kwestii gwintu i długości. To etap, na którym najłatwiej zyskać trwałość albo popsuć cały montaż jednym błędnym założeniem.
Gwint, długość i materiał decydują o trwałości
Gwint w takim montażu nie jest detalem. Gwint zewnętrzny oznacza pręt wystający z mocowania, na który zakładam element i dokręcam go nakrętką. Gwint wewnętrzny daje odwrotny układ: w elemencie jest przygotowane gniazdo, do którego wkręcam śrubę lub pręt. Pierwsze rozwiązanie jest wygodniejsze przy większych obciążeniach i konstrukcjach serwisowalnych, drugie bywa praktyczniejsze, gdy zależy mi na czystym wykończeniu i łatwym demontażu osprzętu.
Jak dobieram długość
Długość liczę zawsze jako sumę czterech wartości: grubości ocieplenia, grubości montowanego elementu, wymaganej głębokości zakotwienia w nośnym podłożu i ewentualnej podkładki dystansowej. To prosta zasada, ale jej pominięcie kończy się najczęściej zbyt krótkim prętem albo zbyt płytkim osadzeniem. Przy grubszych elewacjach trzeba też sprawdzić, czy dany system w ogóle obejmuje taki zakres - spotyka się rozwiązania na 100-360 mm, ale równie często na rynku występują systemy, które kończą się na 300 mm.
Jaki materiał wybieram na zewnątrz
Na zewnątrz nie schodzę poniżej materiałów odpornych na korozję. W praktyce najczęściej oznacza to stal nierdzewną A2, a przy trudniejszych warunkach - A4. Jeśli punkt będzie narażony na deszcz, śnieg, zasolenie albo częste zawilgocenie, oszczędzanie na materiale metalowym zwykle wychodzi drożej po dwóch sezonach niż na etapie zakupu. Przy montażu na ociepleniu korozja jest szczególnie kłopotliwa, bo pracuje ukryta w warstwach, a problem ujawnia się dopiero wtedy, gdy element zaczyna się luzować.
Przeczytaj również: Mocowanie profili do sufitu - uniknij pęknięć!
Co z podłożem pod styropianem
Beton, pełna cegła, pustak i gazobeton zachowują się inaczej. W betonie i pełnej cegle łatwiej uzyskać wysoką nośność, natomiast w pustakach i gazobetonie trzeba częściej sięgać po kotwę chemiczną, tuleję siatkową albo system dopuszczony właśnie do takich podłoży. Jeśli tego nie sprawdzę, mogę mieć wrażenie, że montaż jest sztywny, a tak naprawdę trzyma się tylko pozornie. Kiedy ten dobór mam już za sobą, zostaje technika wykonania otworu i osadzenia łącznika.
Jak zamontować mocowanie przez ocieplenie krok po kroku
Przy takim montażu nie lubię improwizacji. Lepiej poświęcić kilka minut więcej na przygotowanie niż potem ratować spękany tynk albo odklejoną zatyczkę. Oto kolejność, której trzymam się najczęściej:
- Sprawdzam, gdzie biegnie podłoże nośne, przewody i ewentualne elementy ukryte w elewacji.
- Dobieram typ łącznika do ciężaru elementu, grubości styropianu i rodzaju muru.
- Wiercę otwór przez ocieplenie i wchodzę w podłoże na wymaganą głębokość.
- Oczyszczam otwór z pyłu, bo przy kotwach chemicznych i wielu łącznikach to warunek trzymania parametrów.
- Osadzam tuleję, kotwę albo pręt gwintowany, a przy rozwiązaniach zagłębionych przygotowuję miejsce pod zaślepkę termoizolacyjną.
- Dokręcam element do momentu zalecanego przez system, bez zgniatania styropianu.
- Uszczelniam miejsce przejścia, jeśli punkt będzie narażony na wodę, a na końcu zamykam otwór zatyczką z EPS lub wełny.
Jeśli montuję coś wkręcanego do fasady, szczególnie doceniam akcesoria, które prowadzą narzędzie i kontrolują głębokość osadzenia. W praktyce przyspieszają pracę bardziej niż kolejna wkrętarka. Dobrze dobrany frez i zaślepka sprawiają też, że po montażu elewacja wygląda równo, a nie jak po kilku niepewnych próbach. I właśnie tu pojawia się kolejny temat - błędy, które najczęściej psują efekt mimo poprawnego doboru produktu.
Najczęstsze błędy, które osłabiają elewację
Wiele problemów z mocowaniem nie wynika z samego produktu, tylko z wykonania. Najczęściej widzę pięć powtarzalnych błędów:
- Próba zakotwienia tylko w styropianie, bez dojścia do warstwy nośnej.
- Zbyt krótki łącznik, który nie daje wymaganej głębokości zakotwienia.
- Użycie zwykłej stali w miejscu narażonym na wilgoć i korozję.
- Brak zatyczki lub uszczelnienia, przez co powstaje punktowy mostek termiczny i gorszy wygląd powierzchni.
- Zbyt mocne dociągnięcie elementu, które ugniata EPS i luzuje połączenie po czasie.
Jest też błąd mniej oczywisty: ignorowanie wysięgu. Element może być lekki, ale jeśli odstaje od ściany, zaczyna działać jak dźwignia i obciąża mocowanie dużo mocniej, niż sugeruje sama waga. Dlatego przy lampie na krótkim uchwycie i przy lampie na długim ramieniu nie stosuję tego samego podejścia. To prowadzi do zestawu narzędzi, które naprawdę ułatwiają pracę, zamiast robić tylko wrażenie.
Co mam pod ręką, zanim zacznę wiercić
Do takich montaży przygotowuję zawsze podobny zestaw. Nie jest duży, ale bez niego łatwo zrobić sobie dodatkową robotę:
- detektor przewodów i elementów ukrytych w ścianie,
- miarkę, poziomicę i marker,
- wiertło dobrane do systemu oraz wiertarkę z regulacją momentu,
- odkurzacz, przedmuch lub szczotkę do oczyszczenia otworu,
- bit dopasowany do łba lub gniazda gwintu,
- zatyczki termoizolacyjne,
- uszczelniacz do punktów narażonych na wodę,
- stal nierdzewną A2 lub A4 do elementów zewnętrznych,
- kotwę chemiczną i tuleję siatkową, jeśli podłoże jest perforowane lub słabsze.
Jeśli robię kilka punktów montażowych, najpierw układam wszystko na stole i dopiero potem podchodzę do elewacji. Brzmi banalnie, ale na ścianie to oszczędza najwięcej czasu, bo nie przerywam pracy na szukanie właściwego bitu czy zaślepki. Ta sama zasada dotyczy doboru rozwiązania: lepiej od razu wybrać system z zapasem niż po montażu zastanawiać się, dlaczego element pracuje albo chłodzi ścianę w miejscu kotwienia.
Najrozsądniejszy wybór zależy od obciążenia i grubości ocieplenia
Jeśli miałbym sprowadzić cały temat do jednej praktycznej reguły, powiedziałbym tak: lekki osprzęt mocuję prostym łącznikiem fasadowym z zaślepką, średnie obciążenia prowadzę przez system wkręcany lub kotwę chemiczną, a ciężkie elementy powierzam rozwiązaniu dystansowemu z zakotwieniem w murze. To podejście jest mniej efektowne niż uniwersalne obietnice z opakowania, ale za to działa w realnych warunkach.
Przy elewacji ocieplonej styropianem nie wygrywa ten, kto użyje najmocniejszego słowa w opisie produktu, tylko ten, kto dobrze połączy typ mocowania, gwint, materiał i grubość izolacji. Jeśli zachowasz tę kolejność, montaż będzie trwały, estetyczny i bez zbędnych strat cieplnych.
