W połączeniu śrubowym podkładka nie jest dodatkiem „na wszelki wypadek”. W praktyce rodzaje podkładek pod śruby najlepiej traktować nie jak jedną kategorię, ale jak kilka różnych narzędzi do odmiennych zadań: jedne rozkładają nacisk, inne chronią powierzchnię, a jeszcze inne pomagają utrzymać docisk lub uszczelnić połączenie. Poniżej rozpisuję to tak, jak podszedłbym do wyboru w warsztacie: konkretnie, bez zbędnej teorii, ale z ważnymi ograniczeniami.
Najpierw ustal, co ma zrobić podkładka, a dopiero potem wybierz jej kształt
- Płaska podkładka rozkłada nacisk i chroni powierzchnię, ale nie rozwiąże problemu drgań.
- Powiększona sprawdza się na cienkich blachach i miękkich materiałach, bo ma większą powierzchnię oparcia.
- Hartowana podkładka ma sens przy mocniejszych śrubach i większym momencie dokręcania.
- Sprężysta lub zębata może pomóc w prostych montażach, ale nie jest uniwersalną blokadą przed luzowaniem.
- W połączeniach narażonych na wodę, sól albo chemię liczą się też materiał i powłoka, nie tylko kształt.
- Przy doborze patrzę zawsze na trzy rzeczy: materiał łączony, obciążenie i warunki pracy.
Po co w ogóle stosuje się podkładki w połączeniach śrubowych
Ja zaczynam od prostego pytania: czy podkładka ma tylko rozłożyć nacisk, czy ma też pomóc w zabezpieczeniu połączenia? To rozróżnienie jest ważne, bo płaska podkładka, sprężysta i klinowa wyglądają podobnie tylko na pierwszy rzut oka. W połączeniach śrubowych liczy się nie sam kształt, ale efekt końcowy: mniejszy nacisk punktowy, stabilniejsza siła wstępna, lepsza ochrona powłoki albo większa odporność na luzowanie.
| Funkcja podkładki | Co daje w praktyce | Czego nie załatwi |
|---|---|---|
| Rozkład nacisku | Zmniejsza punktowe wgniatanie pod łbem śruby lub nakrętką | Nie naprawi źle dobranej średnicy śruby ani zbyt małego momentu dokręcania |
| Ochrona powierzchni | Chroni lakier, ocynk i delikatne materiały przed rysą i odgnieceniem | Nie uratuje połączenia, jeśli podkładka jest zbyt miękka lub za mała |
| Kompensacja nierówności | Pomaga przy niewielkich odchyłkach powierzchni i poprawia przyleganie | Nie wyrówna krzywej lub uszkodzonej blachy |
| Zwiększenie odporności na luzowanie | Może podnieść tarcie albo wprowadzić efekt klinowania | Nie zastąpi poprawnego projektu połączenia i właściwego momentu |
| Uszczelnienie lub izolacja | Ogranicza przeciek, kontakt metali albo przenoszenie drgań | Nie jest uniwersalną uszczelką ani elementem do każdego montażu |
Najprostsza zasada brzmi: jeśli problemem jest miękki materiał, szukam podkładki o większej powierzchni. Jeśli problemem są drgania, samą płaską podkładką niczego nie naprawię. Kiedy znamy funkcję, dużo łatwiej przejść do konkretnego typu i nie kupować części tylko dlatego, że wygląda „mocniej”.

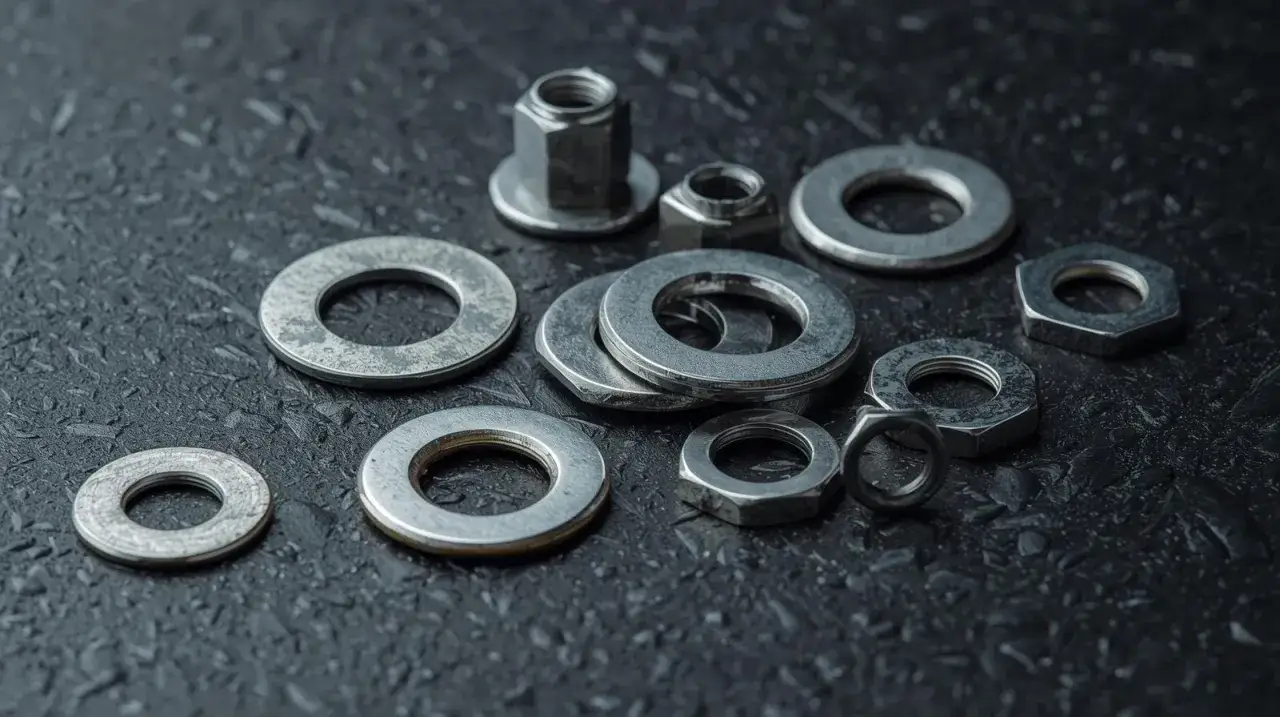

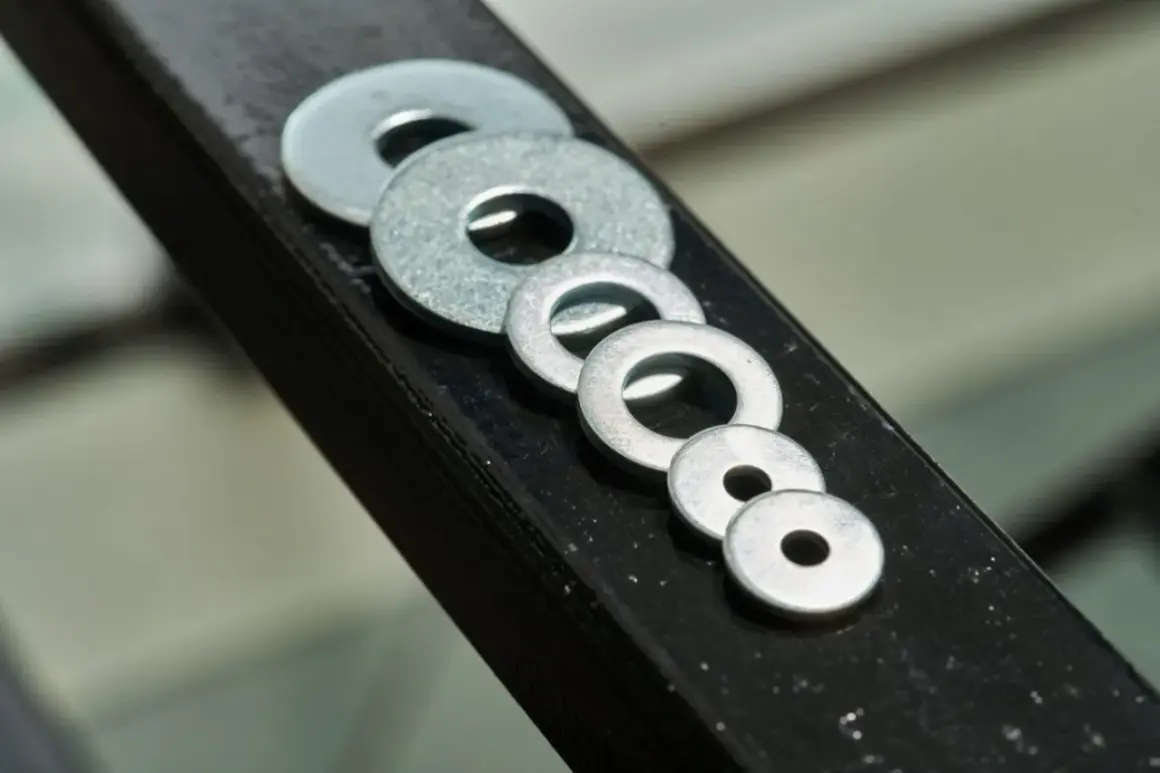

Najczęściej spotykane typy i gdzie naprawdę się sprawdzają
W sklepie łatwo zgubić się w nazwach, dlatego wolę patrzeć na podkładki przez pryzmat zastosowania. Poniżej zestawiam te, które spotykam najczęściej w naprawach, montażach i pracach warsztatowych.
| Typ podkładki | Do czego służy | Kiedy uważam na nią szczególnie |
|---|---|---|
| Płaska | Uniwersalne rozłożenie nacisku i ochrona powierzchni | Gdy potrzebuję prostego, przewidywalnego rozwiązania bez dodatkowego „efektu” blokowania |
| Powiększona | Większa powierzchnia podparcia, dobra na cienkie blachy i miękkie materiały | Gdy zwykła podkładka wciska się w materiał albo zostawia ślad |
| Hartowana | Lepsza odporność na odkształcenie pod mocniej dokręconą śrubą | Przy śrubach o wyższej klasie, gdzie miękka podkładka szybko by się wgniotła |
| Sprężysta, nacięta | Ma wspierać połączenie przy niewielkich drganiach i zmianach obciążenia | Nie traktuję jej jako jedynej ochrony przed luzowaniem w mocno obciążonych złączach |
| Zębata | Zwiększa tarcie i może poprawić kontakt elektryczny między elementami | Na malowanych, miękkich lub dekoracyjnych powierzchniach zostawia ślady |
| Talerzowa | Daje efekt sprężynujący i pomaga utrzymać docisk | Gdy liczy się stabilna praca połączenia i kompensacja osiadania |
| Klinowa samoklinująca | Tworzy efekt blokowania dzięki parze zazębiających się powierzchni | Wymaga odpowiednio przygotowanych, twardych powierzchni kontaktowych |
| Uszczelniająca, np. EPDM lub miedziana | Ogranicza przeciek, chroni przed wodą albo wspiera szczelność połączenia | Nie używam jej zamiast zwykłej podkładki tam, gdzie liczy się nośność i precyzja docisku |
| Sferyczna | Kompensuje niewielkie odchylenie kąta lub nierówność powierzchni | Przy większych krzywiznach trzeba już naprawić sam detal, a nie ratować go podkładką |
Jeśli miałbym wskazać jedną rzecz z tej listy, która najczęściej bywa źle rozumiana, byłaby to podkładka sprężysta. Sama w sobie może pomóc, ale nie zastępuje poprawnego momentu dokręcania ani właściwego doboru klasy połączenia. W drganiach lepiej sprawdzają się rozwiązania klinowe albo zestaw dobrany pod konkretną aplikację niż uniwersalna wiara w „sprężynkę”.
Jak dobrać podkładkę do materiału, klasy śruby i warunków pracy
W praktyce wybór robię w trzech krokach: materiał łączony, obciążenie i środowisko pracy. Inaczej dobiera się element pod cienką blachę, inaczej pod śrubę 10.9, a jeszcze inaczej do montażu na zewnątrz, gdzie pojawia się wilgoć, sól albo duże wahania temperatury. To samo połączenie w suchej hali i na zewnątrz może wymagać zupełnie innej podkładki.
| Sytuacja | Co wybieram najczęściej | Dlaczego to działa |
|---|---|---|
| Cienka blacha lub miękki materiał | Powiększona podkładka o większej średnicy zewnętrznej | Rozkłada nacisk na większą powierzchnię i ogranicza wgniatanie |
| Śruba klasy 8.8, 10.9 lub 12.9 | Podkładka hartowana, zwykle 200 HV, a przy mocniejszych połączeniach 300 HV | Miękka podkładka mogłaby się odkształcić szybciej niż sama śruba |
| Drgania i częste obciążenia zmienne | Podkładka klinowa samoklinująca albo inne rozwiązanie blokujące dobrane do aplikacji | Pomaga utrzymać siłę wstępną i zmniejsza ryzyko luzowania |
| Nierówne powierzchnie lub niewielkie odchylenie kąta | Podkładka sferyczna | Lepsze dopasowanie kontaktu i mniejsze naprężenia miejscowe |
| Wilgoć, sól, chemia lub praca na zewnątrz | Stal nierdzewna A2 albo A4, czasem także podkładka uszczelniająca | Lepsza odporność na korozję i stabilniejsza praca w trudnym środowisku |
| Połączenie wymagające szczelności | Podkładka miedziana lub EPDM | Wspiera uszczelnienie tam, gdzie sam łeb śruby nie wystarczy |
Jeżeli mam jedną regułę „z ręki”, to brzmi ona tak: im wyższa klasa śruby i im większy moment dokręcania, tym mniej miejsca na miękką lub przypadkową podkładkę. Dla mocniejszych połączeń 200 HV jest częstym minimum, a przy klasie 10.9 i wyżej sensownie wygląda 300 HV. Na cienkiej blasze z kolei bardziej opłaca się większa średnica zewnętrzna niż dokładanie kolejnej cienkiej podkładki.
Materiał, twardość i normy, które sprawdzam przed zakupem
Tu najłatwiej popełnić błąd, bo dwie podkładki o identycznym kształcie mogą zachowywać się zupełnie inaczej. Liczy się nie tylko średnica, ale też materiał, twardość HV i zgodność z normą. W praktyce handlowej wciąż spotkasz oznaczenia takie jak ISO 7089 albo DIN 125 dla podkładek płaskich, DIN 9021 dla powiększonych, DIN 127 i DIN 6796 dla sprężystych oraz DIN 6798 dla zębatych.
| Parametr | Co oznacza | Praktyczna wskazówka |
|---|---|---|
| Stal węglowa ocynkowana | Uniwersalny wybór do większości zastosowań warsztatowych | Dobra do wnętrz i prostych montaży, jeśli nie pracujesz w agresywnym środowisku |
| Stal nierdzewna A2 | Lepsza odporność na wilgoć i warunki zewnętrzne | Sprawdza się tam, gdzie liczy się trwałość i estetyka |
| Stal nierdzewna A4 | Wyższa odporność korozyjna | Rozsądny wybór przy soli, chemii i bardziej wymagającym otoczeniu |
| Miedź | Dobre własności uszczelniające i termiczne | Przydatna w połączeniach wymagających szczelności |
| Poliamid | Element izolujący i lekki | Używam go tam, gdzie nie chcę kontaktu metali albo zależy mi na odizolowaniu części |
| 140 HV | Standardowa twardość dla wielu codziennych montaży | Wystarcza w lżejszych i mniej wymagających połączeniach |
| 200 HV | Wyższa odporność na odkształcenie | Często najlepszy punkt wyjścia przy mocniejszych śrubach |
| 300 HV | Jeszcze większa odporność pod obciążeniem | Ma sens przy klasach 10.9 i 12.9 oraz przy naprawdę mocno dociągniętych złączach |
Nie każdy montaż potrzebuje najwyższej twardości, ale każda twardość ma swoje miejsce. Kiedy podkładka jest zbyt miękka, potrafi się wgniatać pod łbem śruby i po kilku dociągnięciach przestaje robić swoje. Kiedy jest zbyt „przypadkowa” materiałowo, całość szybciej łapie korozję albo traci stabilność przy zmianach temperatury. Dlatego ten etap traktuję jako filtr, a nie formalność.
Najczęstsze błędy, które osłabiają połączenie
- Użycie zwykłej, miękkiej podkładki pod śrubę o wysokiej klasie wytrzymałości. To prosta droga do wgniatania i utraty docisku.
- Traktowanie podkładki sprężystej jak uniwersalnej blokady. Pomaga w części montażów, ale nie zastępuje poprawnego momentu ani odpowiedniej konstrukcji połączenia.
- Za mała średnica zewnętrzna przy cienkiej blasze lub miękkim materiale. Nacisk skupia się wtedy za bardzo w jednym miejscu.
- Łączenie przypadkowych materiałów bez myślenia o korozji i temperaturze. Stal nierdzewna, ocynk, miedź i aluminium nie zawsze zachowują się tak samo.
- Układanie kilku cienkich podkładek zamiast jednej właściwej. To zwykle pogarsza stabilność, a nie poprawia dopasowanie.
- Ignorowanie stanu powierzchni. Lakier, ocynk, farba proszkowa albo nierówna blacha potrafią zmienić pracę podkładki bardziej niż sam jej kształt.
Najgorszy scenariusz widzę wtedy, gdy ktoś próbuje „naprawić” źle dobrane połączenie samą podkładką. To zwykle działa tylko pozornie i na krótko. Lepszy efekt daje poprawa całego układu: właściwa klasa śruby, odpowiednia podkładka i prawidłowy moment dokręcania.
Co trzymać w warsztacie, żeby dobrać podkładkę bez zgadywania
Jeśli miałbym zbudować mały, praktyczny zestaw do domu i warsztatu, postawiłbym na kilka rodzin w najczęstszych rozmiarach, zwykle M6, M8, M10 i M12. Taki komplet pokrywa większość napraw, od regału i uchwytu po osprzęt maszynowy i drobne konstrukcje stalowe.
- płaskie podkładki ISO 7089 / DIN 125 do codziennych montaży,
- powiększone DIN 9021 do cienkich blach i miękkich materiałów,
- twarde 200 HV, a przy mocniejszych połączeniach także 300 HV,
- sprężyste lub zębate do prostych napraw, gdy potrzebujesz dodatkowego tarcia,
- kilka podkładek uszczelniających EPDM lub Cu do miejsc narażonych na wilgoć,
- pojedyncze podkładki sferyczne, jeśli pracujesz przy nierównych powierzchniach.
Jeżeli mam zostawić jedną praktyczną myśl, to tę: najpierw określ problem, który ma rozwiązać podkładka, a dopiero potem szukaj jej kształtu i normy. Wtedy element za kilka groszy przestaje być przypadkowym dodatkiem, a zaczyna realnie poprawiać trwałość połączenia.
