Przy gwintowaniu M14 najłatwiej popełnić błąd już na etapie wiercenia, bo otwór pod gwint m14 nie oznacza po prostu wiertła 14 mm. W praktyce liczy się nie tylko średnica, ale też skok gwintu, rodzaj gwintownika i materiał, w którym pracujesz. Poniżej zbieram konkrety: jak dobrać średnicę, kiedy trzymać się tabeli bez kombinowania i jak uniknąć zbyt ciasnego albo zbyt luźnego otworu.
Najważniejsze liczby do zapamiętania
- Dla standardowego gwintu M14x2 wierci się zwykle otwór 12,0 mm.
- Dla drobniejszego M14x1,5 typowa średnica to 12,5 mm.
- Dla M14x1,25 przyjmuje się najczęściej 12,75 mm lub wartość zaokrągloną z tabeli producenta.
- Nie wolno mylić otworu pod gwint z otworem przelotowym dla śruby M14, bo to dwa różne zadania.
- Wygniatanie gwintu, tuleje naprawcze i otwory ślepe mają własne wymagania, więc nie zawsze obowiązuje jedna średnica.
Jaką średnicę wiercić pod M14
Jeśli mam wskazać jedną wartość dla klasycznego gwintu metrycznego, to będzie nią 12 mm dla M14x2. To prosty efekt zależności d ≈ D - P, czyli średnica nominalna minus skok gwintu: 14 - 2 = 12 mm. Właśnie dlatego nie wystarczy patrzeć na samo „M14”, bo w praktyce to dopiero początek decyzji.

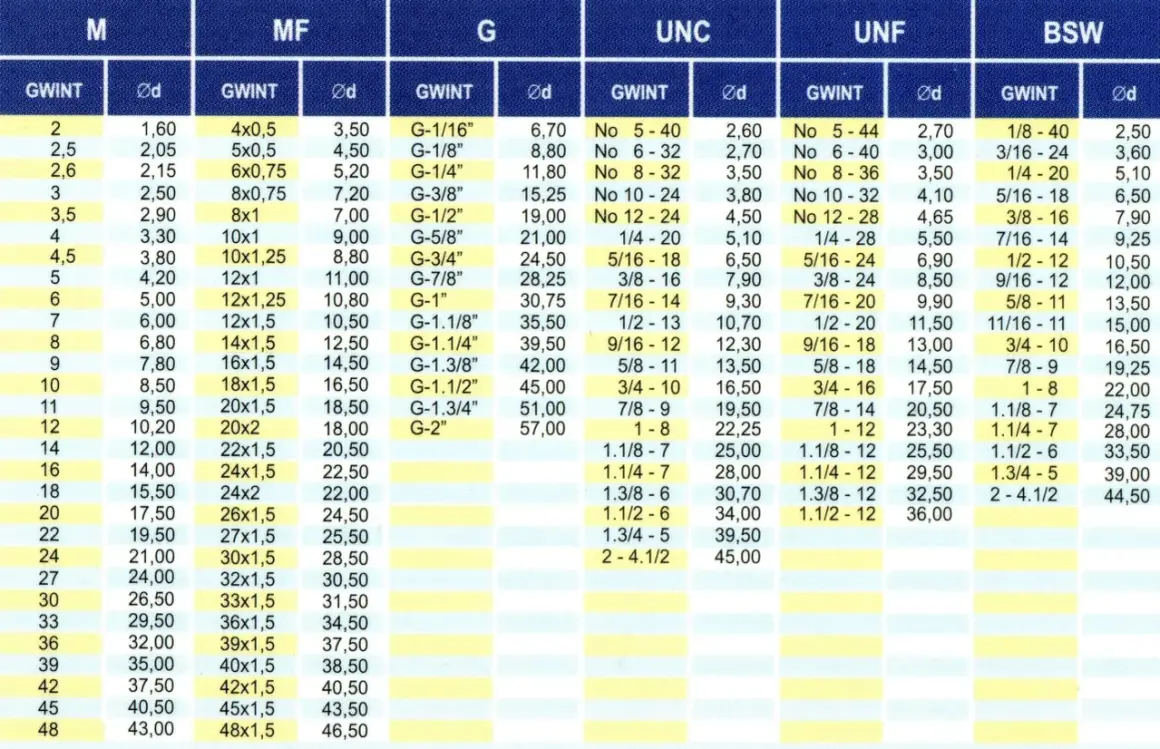

| Oznaczenie gwintu | Skok | Zalecana średnica otworu | Co to oznacza w praktyce |
|---|---|---|---|
| M14x2,0 | 2,0 mm | 12,0 mm | Standardowy gwint zwykły, najczęściej spotykany wybór |
| M14x1,5 | 1,5 mm | 12,5 mm | Drobniejszy skok, lepszy, gdy dokumentacja wymaga precyzyjniejszego połączenia |
| M14x1,25 | 1,25 mm | 12,75 mm | Jeszcze drobniejszy wariant, warto sprawdzić tabelę narzędzia lub rysunek techniczny |
| M14x1,0 | 1,0 mm | 13,0 mm | Rzadszy gwint, używany tylko wtedy, gdy tak wynika z projektu |
W niektórych tabelach przy M14x1,5 zobaczysz 12,7 mm zamiast 12,5 mm. To nie musi oznaczać błędu, tylko inne zaokrąglenie albo inne założenie dotyczące wypełnienia zarysu gwintu. Ja w warsztacie trzymam się prostej zasady: najpierw sprawdzam oznaczenie skoku, potem wybieram wiertło. Sama średnica nominalna niczego jeszcze nie przesądza. To prowadzi wprost do drugiego ważnego tematu, czyli różnicy między skokiem standardowym i drobnozwojnym.
Skok gwintu zmienia więcej, niż wygląda na papierze
M14 mówi tylko o średnicy nominalnej, a nie o tym, jaki skok ma gwint. Dwa połączenia oznaczone M14 mogą wymagać innych wierteł i innego gwintownika, więc jeśli ktoś bierze pierwsze lepsze 12 mm bez sprawdzenia oznaczenia, ryzykuje zwykłą niedoróbkę. Ja zawsze zaczynam od odczytania oznaczenia na rysunku albo na śrubie: M14x2, M14x1,5, M14x1,25.
- M14x2 to wariant standardowy, wygodny i szybki w wykonaniu.
- M14x1,5 daje drobniejszy zarys gwintu i wymaga większej dokładności przy wierceniu.
- M14x1,25 jest jeszcze bardziej czuły na odchyłkę średnicy, ale dobrze sprawdza się tam, gdzie projekt przewiduje taki skok.
- Im drobniejszy skok, tym większe znaczenie ma poprawne prowadzenie wiertła i czyste wejście gwintownika.
W praktyce różnica jest prosta: przy większym skoku otwór musi być mniejszy, przy mniejszym skoku otwór może być nieco większy. Zbyt mały otwór zwiększa moment skrawania i łatwo męczy gwintownik, a zbyt duży osłabia gotowy gwint. Kiedy skok jest już ustalony, można przejść do samego wiercenia i tu zaczynają się rzeczy, które robią różnicę w warsztacie.
Jak wykonać otwór, żeby gwintownik nie walczył z materiałem
Najprościej pracuję według krótkiej, powtarzalnej kolejności. Dzięki temu nie trzeba zgadywać i można uniknąć większości problemów już na starcie.
- Zaznacz miejsce wiercenia i zrób punktowanie, żeby wiertło nie uciekło na starcie.
- Dobierz średnicę do konkretnego gwintu, a nie do samego oznaczenia M14.
- Ustaw detal możliwie sztywno i pilnuj prostopadłości otworu.
- Wierć z chłodzeniem lub olejem do gwintowania, zwłaszcza w stali i nierdzewce.
- Po wierceniu usuń grat i zrób lekką fazę wejściową.
- Gwintuj spokojnie, bez szarpania narzędzia, a w otworze ślepym zostaw zapas głębokości na stożek gwintownika i wiór.
Najczęściej problemem nie jest sama średnica, tylko brak prostopadłości i grat na wejściu. Gwintownik potrafi wybaczyć niewielkie odchyłki, ale krzywy otwór i poszarpana krawędź szybko przekładają się na ciężką pracę narzędzia albo uszkodzony początek gwintu. To właśnie te pozornie drobne sprawy najczęściej psują efekt, więc warto je znać przed pierwszym obrotem gwintownika.
Najczęstsze błędy przy M14 i ich skutki
W praktyce widzę te same potknięcia: ktoś bierze wiertło 14 mm, bo „przecież to M14”, ktoś pomija fazę, a ktoś inny gwintuje na sucho w stali i dziwi się, że narzędzie idzie ciężko. Poniższa tabela porządkuje najczęstsze błędy szybciej niż długie tłumaczenie.
| Błąd | Skutek | Co zrobić zamiast tego |
|---|---|---|
| Wiercenie 14 mm pod gwint M14 | Za mało materiału w zarysie, gwint wychodzi słaby albo niepełny | Dla M14x2 zacznij od 12,0 mm |
| Mylenie M14x2 z M14x1,5 | Śruba nie pasuje albo gwint jest wykonany niezgodnie z dokumentacją | Sprawdź skok na rysunku, śrubie lub gwintomierzu |
| Brak fazy na wejściu | Gwintownik zadziera krawędź i trudniej wejść w materiał | Zrób lekkie sfazowanie przed gwintowaniem |
| Zużyte wiertło | Otwór wychodzi większy, niż pokazuje nominalna średnica | Sprawdź stan narzędzia i nie opieraj się na wysłużonym wiertle |
| Gwintowanie na sucho | Większy opór, gorsze odprowadzanie wióra, większe ryzyko urwania gwintownika | Użyj oleju lub chłodziwa dobranego do materiału |
Jest jeszcze jeden błąd, który pojawia się zaskakująco często: mylenie otworu pod gwint z otworem przelotowym. Śruba M14 przechodząca na wylot potrzebuje innej średnicy niż otwór przygotowany do nacinania gwintu, więc to nie są zamienne wartości. Gdy już to rozdzielisz, łatwiej przejść do przypadków, w których standardowa średnica nie wystarcza i trzeba sięgnąć po inną tabelę.
Kiedy nie trzymać się sztywno jednej średnicy
Nie każda technika gwintowania korzysta z tej samej średnicy przygotowawczej. Przy zwykłym gwintowniku skrawającym M14x2 najczęściej zaczynam od 12,0 mm, ale przy wygniataniu gwintu, wkładkach naprawczych albo otworach ślepych reguła zmienia się całkiem wyraźnie.
| Sytuacja | Co się zmienia | Jak postąpić |
|---|---|---|
| Gwintownik skrawający | Stosuje się klasyczną średnicę pod dany skok | Trzymaj się tabeli dla M14x2 lub odpowiedniego wariantu drobnozwojnego |
| Wygniatak gwintu | Otwór bywa większy, bo materiał jest przemieszczany, a nie skrawany | Użyj osobnej tabeli; dla M14x2 spotyka się wartości około 13,1 mm |
| Wkładka naprawcza | Liczy się gwint pod tuleję, nie pod samą śrubę | Sprawdź średnicę z zestawu naprawczego i nie zgaduj |
| Otwór ślepy | Trzeba zostawić dodatkową głębokość na stożek narzędzia i wiór | Wierć głębiej niż długość użytkowa gwintu |
To ważne, bo wygniatak nie usuwa materiału, tylko go przemieszcza, więc przygotowanie otworu wygląda inaczej niż przy klasycznym gwintowniku. Podobnie z tulejami naprawczymi: zestaw naprawczy zwykle ma własną instrukcję i własną średnicę wiercenia, której nie wolno mieszać z tabelą dla zwykłego M14. Jeśli chcesz uniknąć kosztownej pomyłki, najlepiej przyjąć jedną prostą zasadę i trzymać się jej przy każdym nowym detalu.
Jedna reguła, która naprawdę ułatwia pracę w warsztacie
Jeśli mam zostawić jedną regułę, to tę: przy klasycznym gwincie metrycznym średnica otworu wynika ze skoku, a nie tylko z samego oznaczenia M14. Dlatego M14x2 to najczęściej 12,0 mm, ale już inny skok wymaga innej wartości i innego sprawdzenia dokumentacji.
W praktyce najlepiej działa prosta kolejność: najpierw identyfikacja gwintu, potem dobór wiertła, na końcu kontrola materiału i narzędzia. To oszczędza czas, zmniejsza ryzyko urwania gwintownika i daje gwint, który da się normalnie skręcić bez walki przy pierwszym montażu.
