Najważniejsze różnice w jednym miejscu
- Uziom to fizyczny element w gruncie, na przykład pręt, taśma, otok albo zbrojenie fundamentu.
- Uziemienie to cały układ połączeń, który łączy instalację z ziemią i wyrównuje potencjały.
- Sama obecność uziomu nie zastępuje RCD, połączeń wyrównawczych ani poprawnie dobranej ochrony przeciwporażeniowej.
- W układzie TN lokalny uziom zwykle pełni rolę wspomagającą, a w TT jest częścią podstawowej drogi ochronnej.
- Przy odbiorze instalacji liczą się nie tylko oględziny, ale też pomiary ciągłości, rezystancji uziemienia i test wyłącznika różnicowoprądowego.
- W nowym domu najrozsądniej myśleć o uziemieniu już na etapie fundamentów, a nie dopiero po tynkach.
Uziom to element, a uziemienie to cały układ
Najprościej ujmując, uziom to część przewodząca umieszczona w ziemi, która ma zapewnić kontakt instalacji z gruntem. Może to być pręt, taśma, płaskownik, otok wokół budynku albo uziom fundamentowy zatopiony w betonie. Sam z siebie nie jest jeszcze „całą ochroną”, tylko jednym z jej składników.
Uziemienie rozumiem szerzej: to już nie tylko sam element w ziemi, ale cały tor połączeń, który prowadzi od chronionych części instalacji do gruntu. W tym torze pracują przewód uziemiający, główna szyna wyrównawcza, przewody ochronne PE i połączenia wyrównawcze. W praktyce chodzi o to, by części metalowe miały zbliżony potencjał i żeby przy uszkodzeniu prąd miał bezpieczną drogę odpływu.
Warto też pamiętać, że słowo „uziemienie” bywa używane na skróty w kilku znaczeniach naraz. Jedni mają na myśli czynność połączenia z ziemią, inni cały system ochronny, a jeszcze inni tylko sam przewód prowadzący do uziomu. Dlatego przy rozmowie z elektrykiem albo przy odbiorze instalacji zawsze wolę doprecyzować, o którym elemencie mówimy. To oszczędza sporo nieporozumień, zwłaszcza gdy w grę wchodzi modernizacja domu lub warsztatu.
| Pojęcie | Co oznacza | Najprościej |
|---|---|---|
| Uziom | Element stykający instalację z gruntem | Pręt, taśma, otok, fundament |
| Uziemienie | Cały układ połączeń z ziemią | Uziom plus przewody i szyny |
| Połączenia wyrównawcze | Łączenie metalowych części między sobą | Wyrównanie potencjałów w budynku |
Jeżeli ten podział jest jasny, łatwiej przejść do praktyki i zobaczyć, jak wygląda to w domu, garażu czy warsztacie, gdzie liczy się nie teoria, tylko realne bezpieczeństwo użytkowania.
Jak ta różnica wygląda w praktyce w domu i warsztacie
Gdy patrzę na nową instalację, nie pytam najpierw, czy jest „jakiś pręt w ziemi”, tylko czy cały układ jest spójny. W domu jednorodzinnym ważna jest główna szyna wyrównawcza, połączenie z PE, dobry uziom i poprawnie dobrane zabezpieczenia. W warsztacie dochodzi jeszcze kilka metalowych maszyn, wilgoć, betonowa posadzka i często większa liczba obwodów jednofazowych oraz trójfazowych. Tam każdy luźny styk albo brak połączenia wyrównawczego od razu podnosi ryzyko.
| Sytuacja | Na co patrzę w pierwszej kolejności | Dlaczego to ważne |
|---|---|---|
| Nowy dom | Uziom fundamentowy, GSW, połączenia wyrównawcze, RCD | Najłatwiej zrobić kompletne i trwałe uziemienie już na etapie budowy |
| Stary dom po modernizacji | Stan PE, ciągłość przewodów, zgodność z układem sieci, faktyczny sposób uziemienia | Stara instalacja często miesza rozwiązania, które dziś nie powinny być łączone bez projektu |
| Warsztat lub garaż | Obudowy maszyn, metalowe stoły, gniazda, wyłączniki różnicowoprądowe | Tu liczy się wyrównanie potencjałów i szybkie wyłączenie zasilania przy uszkodzeniu |
W takim otoczeniu sam uziom nie załatwia sprawy. Jeśli obudowa tokarki, kompresora albo spawarki nie ma pewnego połączenia z przewodem ochronnym, cała idea ochrony przeciwporażeniowej zaczyna się sypać. Dlatego zawsze patrzę na instalację jako na system, a nie jako na pojedynczy element wbity w grunt.
To prowadzi do ważniejszego pytania: kiedy lokalny uziom jest naprawdę potrzebny, a kiedy pełni raczej rolę wspierającą niż decydującą.
Kiedy lokalny uziom jest potrzebny
Tu najwięcej zależy od układu sieci i od funkcji budynku. Materiały ZPE przypominają, że zastosowanie uziomu nie jest konieczne do spełnienia wszystkich wymagań ochrony przeciwporażeniowej, ale to nie znaczy, że można go ignorować. W praktyce uziom bardzo często jest częścią ochrony, tylko jego rola zmienia się zależnie od układu TN, TT albo od obecności ochrony odgromowej.
W układzie TN
W układzie TN główną rolę w ochronie przeciwporażeniowej odgrywa przewód ochronny PE i szybkie zadziałanie zabezpieczenia w pętli zwarcia. Lokalny uziom nie jest tu zwykle jedynym warunkiem skutecznego wyłączenia zasilania, ale poprawia wyrównanie potencjałów i pomaga ograniczać skutki przepięć. W praktyce traktuję go jako ważne wsparcie, a nie jako samodzielną ochronę.
Jeżeli instalacja jest modernizowana, szczególnie w budynku z układem TN-C-S, nie wolno robić skrótów myślowych typu „damy jeden pręt i wszystko będzie bezpieczne”. Tak nie działa ani ochrona przeciwporażeniowa, ani rozdział PEN na PE i N. Tu liczy się pełny projekt, ciągłość przewodów i właściwe miejsce połączeń.
W układzie TT
W układzie TT sytuacja jest inna, bo droga prądu doziemnego prowadzi przez lokalny uziom. Bez niego ochrona przestaje mieć sens w praktycznym wymiarze, a dobór wyłącznika różnicowoprądowego staje się tylko jednym z elementów układanki. Właśnie dlatego w TT uziemienie ma realny wpływ na bezpieczeństwo i na warunki samoczynnego wyłączenia zasilania.
W domowych obwodach bardzo często pojawia się RCD o czułości 30 mA, ale warto pamiętać, że wyłącznik różnicowoprądowy nie zastępuje uziomu. On pracuje razem z nim, a nie zamiast niego. To ważne rozróżnienie, bo wielu właścicieli domów myli „jest różnicówka” z „instalacja jest już rozwiązana”.
Przeczytaj również: Rozstaw profili na suficie - Jak zaplanować idealny ruszt?
Gdy dochodzi ochrona odgromowa i przepięciowa

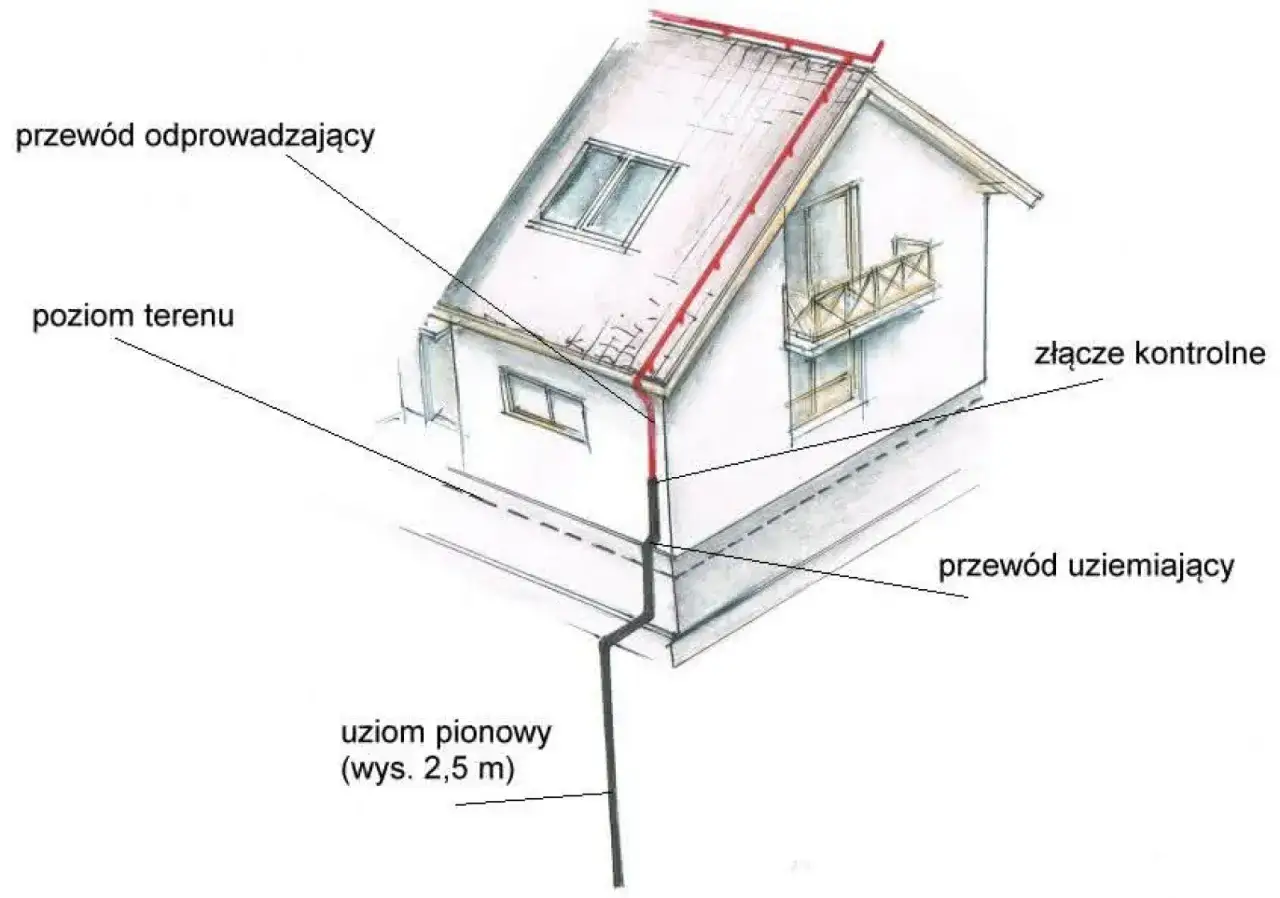

Jeżeli budynek ma instalację odgromową albo ograniczniki przepięć, uziom staje się częścią większego układu ochronnego. Wtedy chodzi nie tylko o porażenie, ale też o bezpieczne rozproszenie energii udaru i wyrównanie potencjałów pomiędzy elementami budynku. W takiej sytuacji nie wystarcza „jakiś uziom”. Ważna jest jego ciągłość, połączenie z GSW i zgodność z resztą instalacji.
To dobry moment, żeby przejść od zasad do praktycznych rozwiązań, bo właśnie tutaj najlepiej widać, jakie uziomy spotyka się najczęściej i który z nich ma sens w konkretnym budynku.
Jakie uziomy spotyka się najczęściej
W praktyce najczęściej spotykam cztery rozwiązania: fundamentowe, otokowe, pionowe i poziome. Każde ma inne zastosowanie, inną trwałość i inny koszt wykonania. W nowych budynkach najczęściej wygrywa uziom fundamentowy, bo jest trwały, stabilny i zwykle najtańszy w wykonaniu, jeśli myśli się o nim na etapie projektu.
| Rodzaj uziomu | Gdzie się sprawdza | Plusy | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Nowe domy, hale, budynki z fundamentem żelbetowym | Trwały, stabilny, zwykle najkorzystniejszy kosztowo | Trzeba go przewidzieć przed zalaniem fundamentów |
| Otokowy | Budynki istniejące, modernizacje, dołożenie uziomu wokół obiektu | Dobre wyrównanie potencjałów wokół budynku | Wymaga wykopu i sensownego gruntu |
| Pionowy | Miejsca z małą powierzchnią lub słabszym gruntem przy powierzchni | Sięga głębszych warstw ziemi | Wynik mocno zależy od warunków gruntu |
| Poziomy | Działki, na których da się wykonać dłuższe wykopy | Można go łatwo łączyć z innymi typami | Więcej robót ziemnych |
Przy uziomie fundamentowym w opracowaniach branżowych często pojawia się stalowy płaskownik o przekroju 30 x 3 mm albo pręt okrągły o średnicy 10 mm. To nie jest jednak zachęta do samowolnych eksperymentów, tylko przypomnienie, że ważne są także ciągłość połączeń, sposób łączenia i odporność na korozję. Sam metal w betonie nie wystarczy, jeśli połączenia są wykonane byle jak.
W budynku szeregowym, w garażu przydomowym albo w małym warsztacie warto też pamiętać o uziomach naturalnych i sztucznych. Naturalny to taki, który wykorzystuje istniejące elementy konstrukcji, na przykład zbrojenie. Sztuczny jest wykonany specjalnie dla potrzeb instalacji. W praktyce najpewniejsze są te rozwiązania, które da się zweryfikować pomiarem i które nie „znikają” po kilku sezonach w gruncie.
Nawet najlepszy typ uziomu nie pomoże jednak, jeśli popełni się podstawowe błędy przy wykonaniu albo późniejszym sprawdzeniu instalacji.
Najczęstsze błędy przy wykonywaniu i pomiarze
Tu zwykle wychodzą wszystkie skróty myślowe. Najpierw inwestor słyszy, że „uziom już jest”, a potem okazuje się, że chodzi o jeden przypadkowy element bez ciągłości, bez protokołu i bez sensownego połączenia z resztą instalacji. W takich sytuacjach bezpieczeństwo jest pozorne.
- Mylenie uziomu z całą ochroną - sam pręt nie zastępuje przewodu PE, połączeń wyrównawczych ani RCD.
- Łączenie N z PE na własną rękę - to może wyglądać „działająco”, ale bywa niezgodne z układem sieci i niebezpieczne.
- Brak ciągłości między uziomem a GSW - wtedy uziom istnieje tylko na papierze albo w ziemi, ale nie pracuje z resztą instalacji.
- Słabe połączenia mechaniczne - luźne obejmy, korozja i brak zabezpieczenia styków szybko niszczą efekt.
- Ocenianie instalacji po jednym pomiarze - niska rezystancja uziemienia nie mówi jeszcze, czy zabezpieczenie wyłączy zasilanie w wymaganym czasie.
- Pomijanie połączeń wyrównawczych w warsztacie - metalowe stoły, maszyny i obudowy muszą być częścią jednego układu.
Jeśli mam wskazać jeden błąd, który wraca najczęściej, to jest nim traktowanie uziemienia jak jednego produktu zamiast całego systemu. W praktyce liczy się tor ochronny od obudowy urządzenia aż do gruntu, a nie sam punkt wbicia w ziemię. To właśnie dlatego pomiary po wykonaniu instalacji są tak ważne.
Nie chodzi tylko o to, czy wszystko wygląda solidnie. Chodzi o to, czy po zamknięciu rozdzielnicy da się udowodnić, że instalacja działa tak, jak powinna, również w sytuacji awaryjnej.
Co sprawdzam przed odbiorem instalacji w domu lub warsztacie
Przed odbiorem instalacji sprawdzam zawsze kilka rzeczy w tej samej kolejności, bo tylko wtedy wiem, czy system ochronny naprawdę jest domknięty. Na pierwszym miejscu jest ciągłość przewodów ochronnych i połączeń wyrównawczych. Potem patrzę na sposób połączenia uziomu z GSW, a dopiero później na same wyniki pomiarów rezystancji uziemienia, pętli zwarcia i testy wyłączników różnicowoprądowych.
- czy główna szyna wyrównawcza jest poprawnie podłączona do uziomu,
- czy każdy obwód ma pewny tor PE,
- czy RCD działa i jest dobrany do charakteru obwodu,
- czy obudowy urządzeń i metalowe elementy konstrukcyjne są objęte połączeniami wyrównawczymi,
- czy protokół pomiarowy obejmuje nie tylko rezystancję uziemienia, ale też inne potrzebne testy,
- czy instalacja ma sens po modernizacji, a nie tylko „na starym schemacie działała”.
GUNB przypomina, że przy okresowej kontroli wykonywanej co najmniej raz na 5 lat bada się m.in. stan sprawności połączeń, osprzętu, zabezpieczeń, środków ochrony od porażeń oraz uziemień instalacji. To dobrze pokazuje, że uziom jest tylko jednym z elementów większej kontroli, a nie całym tematem samym w sobie.
Jeżeli modernizujesz dom, garaż albo warsztat, zacznij od projektu uziemienia, ale myśl o nim jak o części większej układanki. Dopiero uziom, przewody ochronne, połączenia wyrównawcze, GSW i RCD tworzą ochronę, która ma sens w codziennym użytkowaniu.
