Kotwienie słupów stalowych zaczyna się dużo wcześniej niż od wiercenia otworów. Liczy się nie tylko sama kotwa, ale też płyta podstawy, jakość betonu, rozstaw śrub, ochrona antykorozyjna i to, jak całość będzie pracować pod obciążeniem wiatrem, śniegiem albo momentem od wysięgu. Poniżej rozbijam ten temat na praktyczne decyzje: jaki system wybrać, jak go zamontować i gdzie najczęściej popełnia się błędy.
Najważniejsze rzeczy do ustalenia przed montażem
- Najpierw oceniaj obciążenia, dopiero potem dobieraj kotwę - słup może pracować na ściskanie, ścinanie i wyrywanie.
- Do nowego fundamentu najwygodniejsze są śruby zalewane w betonie, a do istniejącego podłoża częściej sprawdzają się kotwy chemiczne lub mechaniczne.
- W konstrukcjach nośnych często wchodzą w grę średnice od M16 wzwyż, ale ostateczny dobór zależy od projektu i aprobaty systemu.
- Gwint, nakrętka i podkładka są tak samo ważne jak sam pręt kotwiący.
- O trwałości decyduje też środowisko - na zewnątrz i w wilgoci trzeba myśleć o korozji od początku.
Na czym polega poprawne zakotwienie słupa

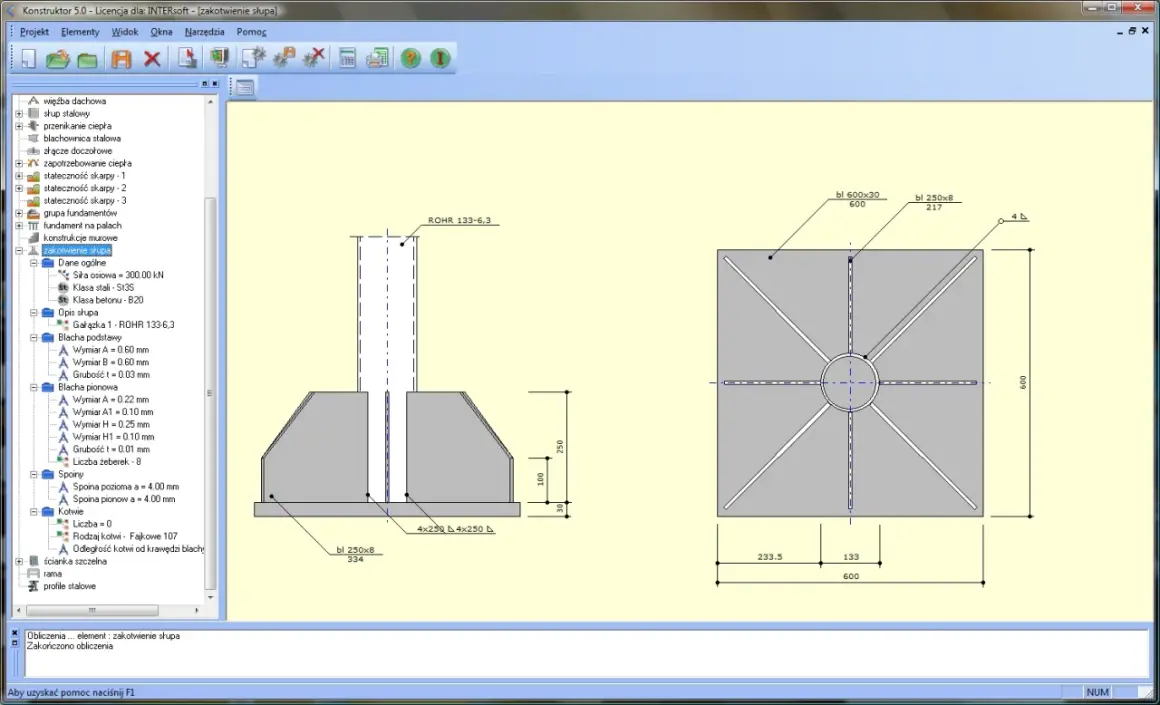

W praktyce traktuję to jako układ trzech elementów: betonu, płyty podstawy i łączników. Beton przejmuje docisk, śruby kotwiące pracują na rozciąganie i ścinanie, a płyta podstawy rozkłada siły na większą powierzchnię. Kiedy pojawia się moment zginający, jedna strona stopy jest dociśnięta do podłoża, a przeciwna zaczyna pracować na wyrywanie. To dlatego samo przykręcenie słupa nie wystarcza.W dobrze zaprojektowanym węźle patrzę na cztery rzeczy jednocześnie:
- czy fundament ma odpowiednią wytrzymałość i grubość,
- czy rozstaw kotew pasuje do płyty podstawy,
- czy gwint i stal pręta są dobrane do obciążeń,
- czy całość da się poprawnie ustawić i potem dociągnąć.
To jest właśnie różnica między "przykręceniem profilu" a technicznym połączeniem konstrukcyjnym. W Eurocode 3 i w wymaganiach wykonawczych dla stali taki węzeł analizuje się jako całość, bo nośność i sztywność wynikają z pracy całego układu, a nie z jednego elementu. Kiedy już wiem, jakie siły ma przenieść połączenie, przechodzę do wyboru samego systemu kotwiącego.
Który system kotwienia wybrać do konkretnego podłoża
Ja w takich sytuacjach dzielę temat bardzo prosto: nowy fundament, istniejący beton i wymagania obciążeniowe. To rozróżnienie zwykle szybciej prowadzi do dobrego wyboru niż przeglądanie katalogu od pierwszej do ostatniej strony.
| Rozwiązanie | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Śruby zalewane w betonie | Nowy fundament, pełna kontrola nad geometrią, montaż od zera | Duża powtarzalność, bardzo dobre do ciężkich słupów, czysta integracja z zbrojeniem | Wymagają dokładnego rozstawu jeszcze przed betonowaniem, błędów nie da się łatwo skorygować |
| Kotwy mechaniczne | Istniejący beton, szybki montaż, umiarkowane i duże obciążenia | Krótki czas instalacji, natychmiastowa gotowość do dalszych prac | Trzeba pilnować jakości betonu, odległości od krawędzi i zgodności z aprobatą |
| Kotwy chemiczne | Istniejący fundament, duże obciążenia, potrzeba większej tolerancji montażowej | Dobra nośność, dobra praca w betonie zarysowanym, wygodne przy modernizacjach | Wymagają czyszczenia otworu i odczekania czasu wiązania |
| Kotwy wkręcane | Szybki montaż i możliwość pracy bez klasycznego rozpierania | Sprawny montaż, dobra opcja w wielu modernizacjach | Nie każdy przypadek obciążenia i każdy beton się do nich nadaje |

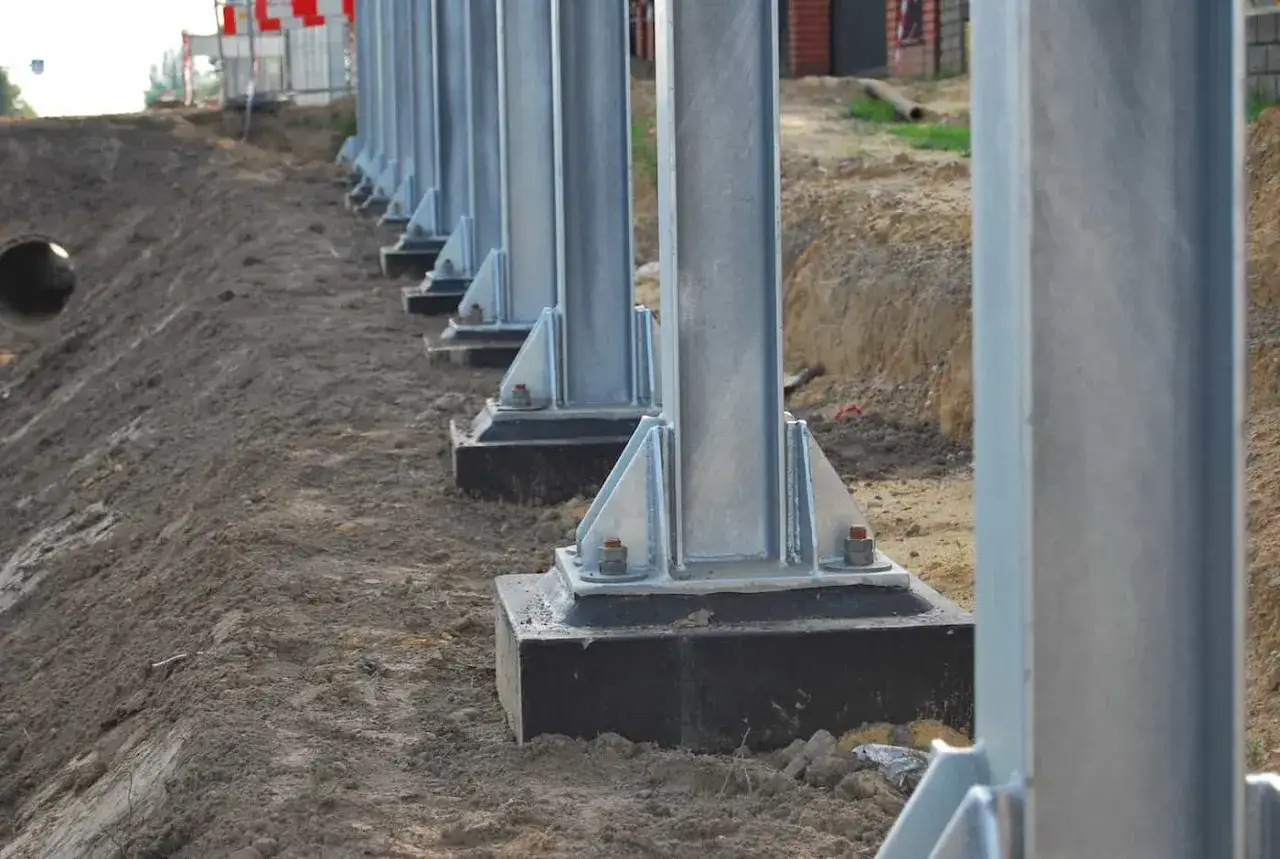

Jeśli robię nowy fundament, najczęściej wygrywają śruby zalewane. Jeśli fundament już stoi i trzeba dopasować istniejący słup albo przebudować obiekt, chemia zwykle daje więcej tolerancji i lepiej znosi poprawki geometrii. W opisach kotew do dużych obciążeń widać też wyraźnie, że dla ciężkich zastosowań producenci przewidują zwykle średnice od M16 wzwyż. Sam wybór rozwiązania nie wystarczy jednak, bo o efekcie decyduje też kolejność robót na budowie.
Jak przebiega montaż krok po kroku
Przy montażu nie szukam skrótów. Najwięcej problemów robią drobne zaniedbania: źle wybity rozstaw, niedoczyszczony otwór, pośpiech przy ustawianiu pionu albo zbyt wczesne obciążenie świeżo osadzonej kotwy.
- Sprawdź układ osi i płyty podstawy - zanim cokolwiek wywiercisz, porównaj rozstaw otworów z projektem i z realnym fundamentem.
- Oceń beton - liczy się nie tylko wytrzymałość, ale też stan powierzchni, spękania, odległość od krawędzi i zbrojenie.
- Wykonaj otwory zgodnie z systemem - średnica i głębokość nie mogą być "na oko", bo tu margines błędu jest mały.
- W przypadku kotew chemicznych dokładnie oczyść otwory - pył potrafi zabić nośność szybciej niż zła nakrętka.
- Osadź pręty lub śruby - przy chemii robi się to z zachowaniem czasu życia mieszanki, przy mechanice trzeba pilnować właściwego dociągnięcia.
- Ustaw stopę słupa i wypionuj konstrukcję - do tego służą podkładki, nakrętki poziomujące albo elementy montażowe przewidziane w systemie.
- Wykonaj podlewkę bezskurczową - to ona przenosi część nacisku spod płyty podstawy i stabilizuje układ.
- Dokręć połączenie po uzyskaniu wymaganej gotowości - przy chemii nie wolno przyspieszać tempa kosztem wiązania, przy każdym systemie trzeba trzymać się zaleceń producenta.
Tu widać jedną rzecz bardzo wyraźnie: montaż słupa stalowego to nie jeden ruch kluczem, tylko sekwencja działań. Gdy ta sekwencja jest poprawna, później łatwiej utrzymać geometrię i spójność całej konstrukcji. Na tym etapie widać już, że gwint, nakrętka i zabezpieczenie antykorozyjne są równie ważne jak sam beton.
Mocowania i gwinty, które naprawdę mają znaczenie
W temacie mocowań łatwo skupić się wyłącznie na "mocnej kotwie", a potem przeoczyć detale, które decydują o trwałości. Ja patrzę najpierw na gwint, potem na materiał pręta, a dopiero później na markę systemu.
| Element | Na co zwracam uwagę | Dlaczego to ważne |
|---|---|---|
| Średnica gwintu | W lekkich zastosowaniach często wystarcza M10-M12, przy słupach nośnych częściej M16-M24 | Za mała średnica ogranicza nośność i sztywność połączenia |
| Długość osadzenia | Musi odpowiadać systemowi i warunkom betonu | Zbyt płytkie zakotwienie skraca drogę przenoszenia sił |
| Nakrętka i podkładka | Muszą pasować do gwintu i klasy stali, podkładka powinna dobrze rozkładać nacisk | Chronią przed lokalnym wgniataniem i utratą docisku |
| Materiał i powłoka | Na zewnątrz często wybieram ocynk ogniowy albo stal nierdzewną, zależnie od środowiska | Korozja potrafi osłabić połączenie szybciej, niż widać to gołym okiem |
W praktyce pręt gwintowany do kotwienia nie jest zwykłą śrubą z przypadkowego zestawu. Ma pracować z konkretnym betonem, konkretną żywicą albo konkretną tuleją, a jego gwint ma wytrzymać dociągnięcie bez uszkodzenia. Jeśli konstrukcja stoi na zewnątrz, w wilgoci albo w środowisku agresywnym, materiał trzeba dobrać od razu pod korozję, a nie "na później". Ja zwykle zakładam prostą zasadę: im bardziej wymagające warunki i większy słup, tym mniej miejsca na przypadkowe komponenty. Z takiego podejścia naturalnie wynika kolejny temat, czyli błędy, które najczęściej psują nawet dobry projekt.
Najczęstsze błędy, które osłabiają połączenie
Wiele awarii nie wynika z tego, że kotwa była "za słaba". Znacznie częściej problemem okazuje się montaż, który od początku był rozjechany z projektem albo z instrukcją systemu.
- Zbyt mała odległość od krawędzi fundamentu - beton przy krawędzi szybciej pęka i kotwa traci zapas nośności.
- Niedoczyszczony otwór przy kotwie chemicznej - pył i wilgotny urobek bardzo obniżają przyczepność żywicy.
- Za krótkie osadzenie pręta - połączenie wygląda poprawnie, ale nie ma pełnego zapasu bezpieczeństwa.
- Dokręcanie bez kontroli momentu - zbyt słabe nie daje docisku, zbyt mocne potrafi uszkodzić gwint albo podłoże.
- Brak podlewki pod płytą podstawy - pusta przestrzeń pod stopą tworzy niekontrolowaną pracę i lokalne przeciążenia.
- Mieszanie elementów z różnych systemów - przypadkowy pręt, inna nakrętka i niepasująca podkładka to proszenie się o kłopot.
- Ignorowanie korozji - niewłaściwa ochrona na zewnątrz skraca trwałość całego połączenia, nawet jeśli montaż był "mocny".
Najbardziej niebezpieczne jest to, że część tych błędów nie widać od razu. Połączenie może wyglądać solidnie, a problem wyjdzie dopiero przy większym obciążeniu, po zimie albo po kilku sezonach pracy. Dlatego na końcu zawsze sprawdzam kilka rzeczy jeszcze raz, zanim uznam montaż za zamknięty.
Co sprawdzić zanim przykręcisz ostatnią nakrętkę
Zanim uznam połączenie za gotowe, robię krótki przegląd kontrolny. To oszczędza poprawek, a przy słupach nośnych bywa po prostu obowiązkowe z punktu widzenia bezpieczeństwa.
- czy wszystkie otwory odpowiadają rozstawowi płyty podstawy,
- czy gwinty są czyste, nieuszkodzone i zgodne z nakrętkami,
- czy pod słupem jest pełna i dobrze wykonana podlewka,
- czy połączenie ma właściwą ochronę przed korozją,
- czy montaż został wykonany zgodnie z parametrami systemu kotwiącego.
Jeśli słup pracuje jako element nośny budynku, nie traktuję tego jak zwykłego montażu warsztatowego. Wtedy liczy się projekt, aprobata systemu i kontrola wykonania, a nie sama siła dokręcania. Dobrze dobrane mocowanie, właściwy gwint i poprawnie wykonana stopa słupa dają połączenie, które nie tylko trzyma, ale też pracuje przewidywalnie przez lata.
