Przy śrubach i nakrętkach liczy się szerokość „na płasko”, a nie sama średnica gwintu. W praktyce pytanie o to, klucz 30 jaka śruba pasuje, najczęściej prowadzi do odpowiedzi: M20 w standardzie metrycznym z łbem sześciokątnym. Poniżej pokazuję, jak to sprawdzić bez zgadywania i kiedy 30 mm może okazać się mylące.
Najkrótsza odpowiedź i kilka reguł, które oszczędzają czas
- Klucz 30 oznacza 30 mm szerokości „na płasko”, czyli między dwiema równoległymi ściankami łba lub nakrętki.
- Najczęściej pasuje do M20 w typowych połączeniach metrycznych.
- Skok gwintu, np. M20x1,5, zwykle nie zmienia rozmiaru klucza.
- Do zapieczonych połączeń lepiej sprawdza się nasadka 6-kątna niż zwykły klucz płaski.
- W elementach specjalnych, calowych lub mocno zużytych trzeba sprawdzić normę albo zmierzyć detal suwmiarką.
Co oznacza rozmiar klucza 30
W warsztacie rozmiar klucza nie odnosi się do długości narzędzia, tylko do rozwarcia roboczego. Jeśli na kluczu widzisz 30, to jego szczęki albo nasadka mają współpracować z elementem o szerokości 30 mm mierzonej między płaskimi bokami. Fachowo nazywa się to wymiarem „na płasko” albo szerokością pod klucz, a w katalogach często spotkasz zapis S=30.
To ważne rozróżnienie, bo wiele osób odruchowo myśli o średnicy gwintu. Tymczasem śruba M20 nie „ma” 20 mm pod klucz, tylko 20 mm średnicy nominalnej gwintu. Sam łeb lub nakrętka są większe, żeby narzędzie miało się czego chwycić i żeby połączenie wytrzymało moment dokręcania. Ja w takich sytuacjach zawsze zaczynam od kształtu elementu: sześciokątny łeb, nakrętka czy gniazdo wewnętrzne, bo od tego zależy całe dalsze dopasowanie.
Jeśli zapamiętasz jedną rzecz z tej sekcji, niech będzie to ta: klucz 30 opisuje narzędzie, a nie gwint. Skoro to jasne, można przejść do tego, jaka śruba lub nakrętka najczęściej stoi za tym rozmiarem.
Jakiej śruby i nakrętki szukać w pierwszej kolejności
W typowych połączeniach metrycznych odpowiedź jest prosta: klucz 30 najczęściej oznacza M20. Dotyczy to standardowych śrub i nakrętek sześciokątnych stosowanych w budownictwie, mechanice i wielu pracach warsztatowych. Dla porównania mniejsze rozmiary kończą się niżej, a większe rosną szybko: M18 zwykle pracuje na 27 mm, M22 na 32 mm, a M24 na 36 mm.

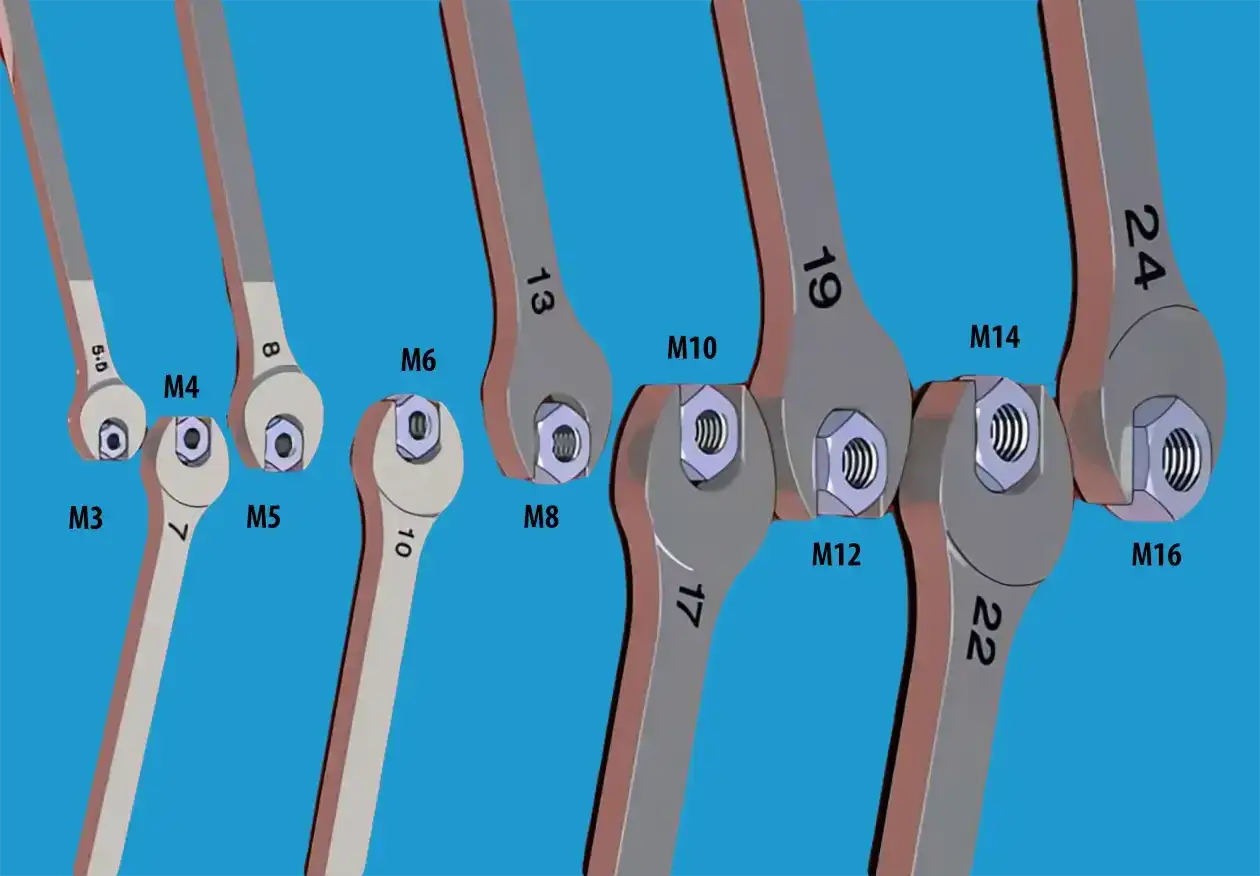

| Gwint metryczny | Typowy rozmiar klucza | Co to zwykle oznacza w praktyce |
|---|---|---|
| M12 | 19 mm | Lżejsze mocowania, uchwyty, elementy pomocnicze |
| M14 | 22 mm | Mocowania konstrukcyjne i samochodowe |
| M16 | 24 mm | Solidniejsze połączenia nośne |
| M18 | 27 mm | Cięższe mocowania, ale jeszcze nie 30 mm |
| M20 | 30 mm | Najczęstsza odpowiedź przy dużych nakrętkach i łbach sześciokątnych |
| M22 | 32 mm | Większe połączenia, czasem z odchyleniami zależnie od normy |
| M24 | 36 mm | Duże konstrukcje i elementy przemysłowe |
Warto dodać jedną rzecz, która często oszczędza nieporozumień: skok gwintu nie zmienia rozmiaru klucza. M20 z gwintem zwykłym i M20x1,5 z gwintem drobnozwojnym nadal zazwyczaj mają ten sam wymiar pod klucz, o ile mówimy o standardowym łbie sześciokątnym lub nakrętce metrycznej. Zmienia się gwint, nie sama szerokość łba.
To właśnie dlatego sama tabela pomaga tylko do pewnego momentu. Żeby mieć pewność, warto szybko sprawdzić detal w ręku, a nie opierać się wyłącznie na oznaczeniu.
Jak sprawdzam dopasowanie w praktyce
Ja w warsztacie zaczynam od pomiaru suwmiarką, bo przymiarka „na oko” bywa zdradliwa, zwłaszcza przy korozji, farbie albo lekko zjechanych krawędziach. Wystarczy zmierzyć odległość między dwiema równoległymi ściankami łba albo nakrętki i porównać ją z rozmiarem klucza. Jeśli wynik jest bliski 30 mm, klucz 30 powinien wejść pewnie, bez wyraźnego luzu.
- Sprawdzam, czy element jest sześciokątny, czy ma gniazdo wewnętrzne.
- Mierzę szerokość „na płasko” suwmiarką.
- Przymierzam klucz bez używania siły.
- Jeśli połączenie jest zapieczone, wybieram nasadkę 6-kątną i dopiero potem próbuję odkręcania.
To ostatnie ma znaczenie praktyczne. Nasadka 6-kątna obejmuje łeb pewniej niż płaski klucz, a przy większym momencie mniej ryzykujesz obrobienie narożników. Właśnie przy M20 różnica między dobrym chwytem a poślizgiem potrafi zdecydować, czy praca zajmie minutę, czy pół godziny. Gdy pomiar się zgadza, pozostaje jeszcze druga grupa pułapek: wyjątki wynikające z norm i typu łącznika.
Kiedy 30 mm nie oznacza tego samego połączenia
Najwięcej błędów bierze się z założenia, że każdy sześciokąt o podobnym wyglądzie zachowuje się tak samo. W praktyce różnice pojawiają się w kilku sytuacjach i dobrze je znać, zanim zaczniesz dokręcać cokolwiek na siłę.
- Łączniki calowe - wyglądają podobnie, ale pracują w innym systemie wymiarowym. 30 mm nie jest zamiennikiem „na oko” dla calowych rozmiarów.
- Śruby z gniazdem wewnętrznym - tu nie używasz klucza 30, tylko imbusu. Dla M20 najczęściej będzie to 17 mm.
- Specjalne normy i ciężkie wykonania - część elementów ma większy lub mniejszy wymiar pod klucz niż standardowa seria.
- Zużycie, rdza i farba - łeb może wyglądać na 30 mm, ale po latach pracy nie przyjmować narzędzia tak, jak powinien.
W praktyce szczególnie mylące bywają starsze maszyny i konstrukcje z importu. Tam rozmiar „prawie pasuje” to zwykle za mało, bo luz na kluczu szybko zamienia się w obrobione narożniki. Jeżeli coś nie wchodzi płynnie, nie dociskam narzędzia na siłę. Najpierw czyszczę łeb, sprawdzam wymiar i dopiero potem decyduję, czy sięgam po inny klucz albo nasadkę. Skoro to jasne, zostaje jeszcze lista błędów, które widzę najczęściej.
Najczęstsze pomyłki przy doborze klucza
W teorii wszystko wygląda prosto, ale w praktyce wiele uszkodzeń zaczyna się od drobnej pomyłki. Najczęściej widzę te same sytuacje.
- Mylenie średnicy gwintu z rozmiarem klucza - M20 nie oznacza 20 mm pod klucz.
- Używanie narzędzia „prawie pasującego” - minimalny luz wystarczy, żeby zjechać narożniki łba.
- Sięganie po klucz płaski przy dużym oporze - przy zapieczonych połączeniach lepiej sprawdza się nasadka 6-kątna.
- Ignorowanie powłok i zabrudzeń - ocynk, rdza i farba zmieniają odczucie dopasowania.
- Zakładanie, że każdy M20 wygląda identycznie - norma i wykonanie potrafią zmienić detal bardziej, niż się wydaje.
Najbardziej kosztowny błąd jest zwykle banalny: ktoś bierze klucz, który tylko „jakoś wchodzi”, i próbuje zwiększyć siłę. Tego nie robię, bo wtedy ucierpią i narzędzie, i śruba. Lepsza jest minuta na sprawdzenie niż później pół godziny walki z obrobionym łbem. Z tego samego powodu trzymam w warsztacie kilka rozmiarów obok siebie, zamiast liczyć na jeden uniwersalny.
Co warto zapamiętać przed kolejną naprawą
Jeśli mam zapamiętać tylko jedną regułę, to tę: klucz 30 najczęściej prowadzi do M20, ale ostatecznie decyduje pomiar szerokości na płaskich bokach. To prosty nawyk, który oszczędza czas, zmniejsza ryzyko uszkodzenia łba i od razu mówi, czy masz do czynienia z typowym elementem metrycznym, czy z czymś bardziej nietypowym.
Przy pracy z większymi połączeniami dobrze działa też zestaw praktycznych zasad: mierzę, porównuję z normą, dobieram narzędzie do kształtu łba i dopiero wtedy przykładam siłę. Dzięki temu 30 mm przestaje być zgadywaniem, a staje się konkretną informacją o rozmiarze śruby lub nakrętki. Jeśli trafisz na detal, który nie pasuje do tej ściągi, nie kombinuj na skróty - suwmiarka i chwila porównania zwykle rozwiązują sprawę szybciej niż każda improwizacja.
