Elektroda to przewodnik, który doprowadza prąd do układu, odbiera go albo pomaga sterować zjawiskiem zachodzącym na styku energii i materiału. W warsztacie pojawia się przy spawaniu, elektrodrążeniu, wycinaniu drutem i w technice pomiarowej, więc jedno słowo obejmuje kilka bardzo różnych zastosowań. Poniżej rozkładam temat tak, żeby łatwo odróżnić definicję od praktyki i szybciej dobrać właściwy typ do pracy z materiałem.
Elektroda w warsztacie nie zawsze robi to samo
- Elektroda jest elementem, przez który prąd wchodzi do układu albo z niego wychodzi, a w niektórych procesach sama staje się narzędziem roboczym.
- W spawaniu może być zużywalna lub nietopliwa, więc jej rola zależy od metody MMA, TIG czy innego procesu.
- W obróbce elektroerozyjnej elektroda nie łączy metalu, tylko usuwa go przez mikrowyładowania elektryczne.
- Grafit, miedź, miedziowolfram i wolfram różnią się szybkością pracy, trwałością oraz jakością wykończenia.
- Najwięcej błędów wynika nie z samej elektrody, tylko z jej złego doboru, wilgoci, zużycia i pomylenia procesu z narzędziem.
Czym jest elektroda i dlaczego nie zawsze wygląda tak samo
Jeśli mam to uprościć, elektroda jest punktem kontaktu między energią a materiałem. Może przewodzić prąd, inicjować łuk, odbierać ładunek albo kontrolować reakcję chemiczną. W zależności od układu ta sama nazwa opisuje element, który działa zupełnie inaczej: raz jest to końcówka spawarki, innym razem precyzyjny blok grafitowy, a jeszcze innym cienki drut w wycinaniu drutowym.
Warto też rozróżnić dwie role, które często się mylą: elektroda może być zużywalna albo nietopliwa. W pierwszym przypadku sama bierze udział w procesie i stopniowo znika razem z wykonywaną pracą. W drugim tylko prowadzi łuk lub przepływ energii, a materiał dodatkowy podaje się osobno. To właśnie ten podział najczęściej decyduje o tym, jak wygląda cały proces i jakich błędów trzeba unikać.
W technice elektrody pojawiają się nie tylko w obróbce materiałów, ale też w akumulatorach, czujnikach, galwanice i aparaturze pomiarowej. Dla majsterkowicza ważne jest jednak przede wszystkim to, że w warsztacie elektroda bardzo rzadko jest „uniwersalna”. Jej zadanie zależy od metody, materiału i oczekiwanego efektu, a to prowadzi nas do praktycznych zastosowań.
Gdzie elektroda naprawdę pracuje z materiałem
Najwięcej nieporozumień bierze się stąd, że ludzie wrzucają do jednego worka spawanie, elektrodrążenie i pomiary. Ja rozdzielam te zastosowania od razu, bo w każdym z nich elektroda robi coś innego. Dzięki temu łatwiej ocenić, czy potrzebujesz elementu do przewodzenia łuku, narzędzia do usuwania materiału, czy tylko aktywnej części układu.

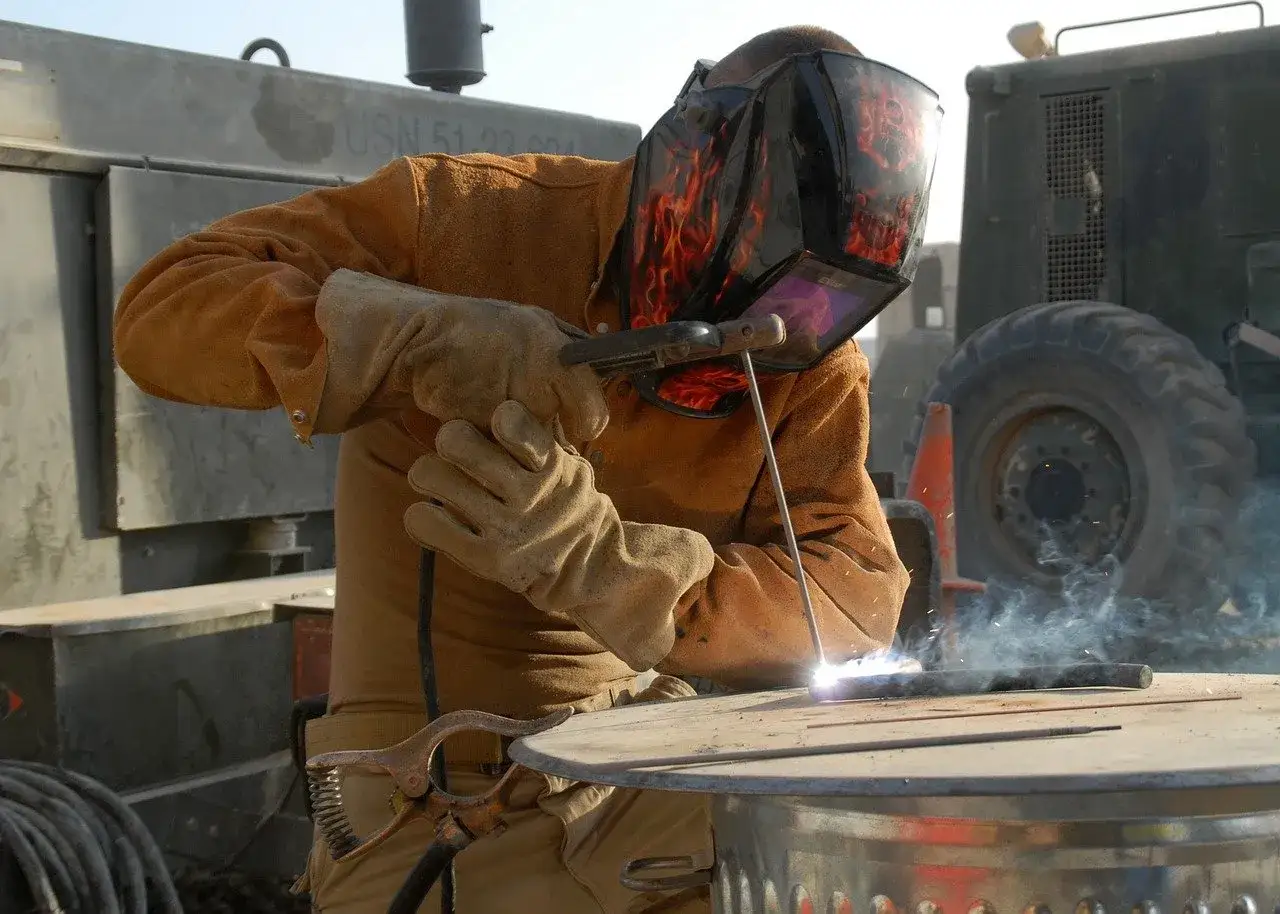

Spawanie
W spawaniu elektroda służy do wytworzenia i utrzymania łuku spawalniczego. W metodzie MMA elektroda otulona jest jednocześnie źródłem materiału dodatkowego, a jej otulina tworzy gazową osłonę i żużel chroniący spoinę. W TIG elektroda wolframowa nie topi się, więc tylko prowadzi łuk, a spoiwo podaje się osobno. To ma duże znaczenie w praktyce, bo od razu zmienia sposób pracy, czystość spoiny i tempo całej operacji.
Jeśli spawasz w domu lub w małym warsztacie, najczęściej spotkasz elektrody otulone o średnicach 1,6, 2,0, 2,5, 3,2 i 4,0 mm. Przy grubszym materiale albo mocniejszych konstrukcjach sięga się po większe średnice, ale sama grubość elektrody nie rozwiązuje wszystkiego. Liczy się jeszcze pozycja spawania, przygotowanie krawędzi i stan otuliny.

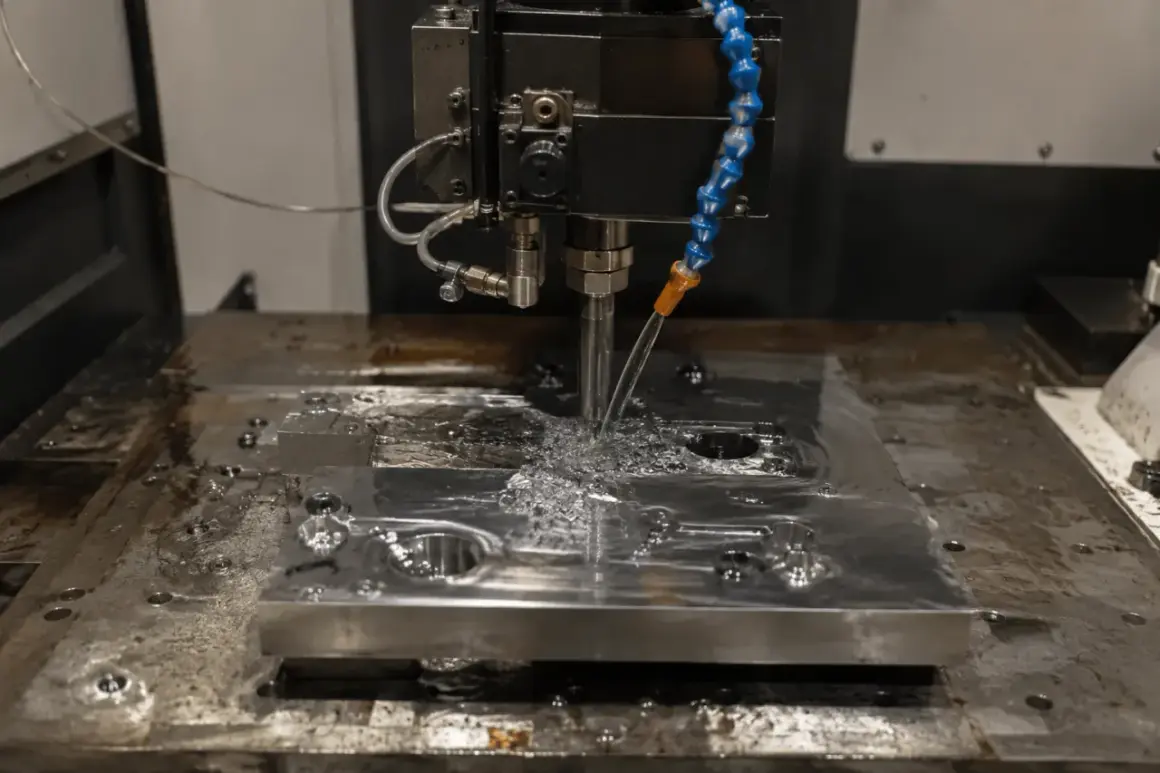

Obróbka elektroerozyjna
W obróbce elektroerozyjnej elektroda staje się narzędziem kształtującym detal. Zamiast nacisku ostrza pojawiają się mikrowyładowania elektryczne w cieczy dielektrycznej, które usuwają materiał bardzo punktowo. To metoda cenna wtedy, gdy detal jest bardzo twardy, ma złożony kształt albo trudno go obrobić klasycznym frezem. W praktyce dobrze sprawdza się przy formach, wnękach, ostrych narożach i detalach, gdzie zwykłe narzędzie po prostu nie ma jak wejść.
W elektrodrążeniu wgłębnym elektroda ma zwykle kształt zbliżony do końcowej geometrii wnęki, a przy wycinaniu drutowym rolę elektrody przejmuje cienki drut. To ważne rozróżnienie, bo w jednym przypadku elektroda „odciska” kształt przez erozję, a w drugim sama linia drutu wyznacza profil cięcia. Dla użytkownika oznacza to inne wymagania co do dokładności, stabilności i zużycia materiału narzędziowego.
W praktyce EDM jest precyzyjne, ale nie szybkie przy dużym ubytku materiału. Jeśli trzeba zebrać dużo metalu, obróbka mechaniczna nadal bywa sensowniejsza. Elektroda wchodzi do gry wtedy, gdy geometria, twardość albo delikatność detalu zaczynają ograniczać tradycyjne narzędzia.
Przeczytaj również: Ostrzałka do pił tarczowych DIY - czy warto ją zbudować?
Pomiary i procesy elektrochemiczne
W układach pomiarowych i elektrochemicznych elektroda nie musi niczego ciąć ani łączyć. Jej zadaniem bywa kontrola przepływu ładunku, przekazywanie sygnału albo udział w reakcji chemicznej. Dla obróbki materiałów ma to znaczenie pośrednie, bo pokazuje, że sama nazwa nie opisuje jeszcze jednego konkretnego narzędzia. Trzeba zawsze patrzeć na proces, a nie tylko na element z góry nazwany elektrodą.
Ta różnica jest praktyczna, nie teoretyczna. Jeśli ktoś myli zastosowania, łatwo kupi niewłaściwy materiał, złą średnicę albo zły typ powłoki. Następny krok to rozpoznanie, jakie elektrody pojawiają się najczęściej i czym realnie się od siebie różnią.
Jakie rodzaje elektrod spotkasz najczęściej
Najprościej podzielić elektrody według procesu, w którym pracują. Ja zwykle patrzę na trzy grupy: spawalnicze, do elektrodrążenia oraz drutowe. Każda ma inny cel, inną trwałość i inne ograniczenia, więc nie warto ich mieszać, nawet jeśli z zewnątrz wszystkie wyglądają jak „jakiś metalowy element do prądu”.
| Rodzaj elektrody | Gdzie się ją stosuje | Co daje | Na co uważać |
|---|---|---|---|
| Otulona rutylowa | Spawanie MMA, prace warsztatowe, naprawy domowe | Łatwy zapłon, stabilny łuk, estetyczna spoina | Wymaga usuwania żużla i nie zawsze jest najlepsza do bardzo obciążonych konstrukcji |
| Otulona zasadowa | Konstrukcje nośne, grubsze elementy, spoiny wymagające większej wytrzymałości | Wysoka jakość spoiny i dobra odporność mechaniczna | Potrzebuje starannego przygotowania i suchych warunków przechowywania |
| Wolframowa | Spawanie TIG | Nietopliwa, pozwala na dużą precyzję i czystą kontrolę łuku | Wymaga osłony gazowej i poprawnego ostrzenia końcówki |
| Grafitowa | Elektrodrążenie wgłębne EDM | Szybka praca, dobra do złożonych kształtów i większych wnęk | Pyli, zużywa się inaczej niż metal i wymaga dobrej kontroli parametrów |
| Miedziana lub miedziowolframowa | Precyzyjne EDM, trudne detale, lepsze wykończenie powierzchni | Lepsza dokładność i dobra odporność cieplna | Zwykle jest droższa i cięższa od grafitu |
W praktyce grafit wygrywa szybkością i wygodą przy większych ubytkach, miedź częściej daje lepsze wykończenie, a miedziowolfram bywa dobrym kompromisem między odpornością a dokładnością. Z kolei w spawaniu najwięcej zależy od tego, czy elektroda ma się zużywać, czy tylko prowadzić łuk. Przy okazji łatwo zauważyć, że przy jednej wnęce EDM można zużyć kilka elektrod: zgrubną, półwykańczającą i wykańczającą. To nie fanaberia, tylko sposób na kontrolę jakości.
Skoro typów jest kilka, naturalne pytanie brzmi: jak wybrać właściwy bez prób i błędów? Na tym właśnie warto się teraz skupić.
Jak dobrać elektrodę do zadania bez zgadywania
Ja zaczynam od czterech pytań: co obrabiam, jaką dokładność chcę uzyskać, czy elektroda ma się zużywać i czy ważniejsza jest szybkość, czy wykończenie. Taki prosty filtr naprawdę oszczędza czas. W praktyce nie chodzi o znalezienie „najlepszej” elektrody, tylko o dobranie tej, która najlepiej pasuje do konkretnego procesu.
- Materiał detalu - w EDM obrabiasz materiały przewodzące prąd, więc zwykłe tworzywa odpadają; przy spawaniu liczy się rodzaj stali, grubość i czystość krawędzi.
- Rodzaj procesu - MMA wymaga innej elektrody niż TIG, a elektrodrążenie jeszcze innej; samo słowo „elektroda” nie mówi nic o metodzie.
- Dokładność i powierzchnia - jeśli potrzebujesz lepszego wykończenia i ostrych detali, częściej wybierzesz miedź lub miedziowolfram; jeśli liczy się tempo, grafit bywa praktyczniejszy.
- Warunki pracy - wilgoć, wysoka temperatura, dostęp do trudno położonych miejsc i pozycja spawania potrafią zmienić wybór bardziej niż sama cena.
- Zużycie i koszt całego procesu - tańsza elektroda nie zawsze oznacza tańszą pracę, bo jeśli zużywa się szybciej lub wymusza poprawki, finalny koszt rośnie.
Przy spawaniu domowym najczęściej stawia się na prostotę i przewidywalność, więc elektroda rutylowa lub odpowiednio dobrana zasadowa często będzie rozsądniejsza niż bardziej „ambitny” wybór. Przy EDM odwrotnie: tu jeden detal może wymagać kilku podejść, bo geometria i wykończenie są ważniejsze niż sam koszt pojedynczej elektrody. To prowadzi wprost do błędów, które widzę najczęściej.
Najczęstsze błędy, które psują efekt i zużywają materiał
W praktyce większość problemów nie wynika z tego, że elektroda „jest zła”, tylko z tego, że jest użyta nie tak, jak trzeba. To ważne rozróżnienie, bo pozwala poprawić wynik bez kupowania droższego sprzętu. Często wystarczy zmienić nawyk, a nie cały zestaw narzędzi.
- Dobór tylko po cenie - tania elektroda może wyglądać rozsądnie, ale jeśli daje słaby zapłon, większe zużycie albo gorszą powierzchnię, oszczędność znika błyskawicznie.
- Praca na wilgotnej otulinie - w spawaniu kończy się to niestabilnym łukiem, porowatością i gorszą spoiną.
- Mieszanie procesów - elektroda wolframowa nie zastępuje otulonej, a grafit EDM nie zrobi tego, co drut w WEDM; to inne narzędzia do innych zadań.
- Ignorowanie zużycia - w EDM kształt elektrody zmienia się w czasie, więc bez kontroli łatwo stracić dokładność; w spawaniu zużyta końcówka też psuje stabilność pracy.
- Próba ratowania złego doboru samymi parametrami - czasem da się coś poprawić prądem lub posuwem, ale źle dobranej elektrody nie da się w pełni „przekonać” ustawieniami.
Do tego dochodzi jeszcze jeden, dość częsty błąd: traktowanie elektrody jak najważniejszego elementu całego procesu. Ona ma ogromne znaczenie, ale tylko w połączeniu z przygotowaniem materiału, ustawieniem maszyny i kontrolą warunków. Gdy te trzy rzeczy się zgadzają, elektroda działa tak, jak powinna. Zostaje więc ostatnia rzecz: kilka prostych zasad, które poprawiają efekt bez komplikowania pracy.
Kilka zasad, które od razu poprawiają efekt pracy
Jeśli mam zostawić tylko praktyczny skrót, to brzmi on tak: trzymaj elektrody suche, dobieraj je do procesu, kontroluj ich zużycie i nie oczekuj, że jeden typ rozwiąże wszystkie problemy. W warsztacie najlepiej działa prosty porządek, a nie przypadkowe eksperymenty.
- Przechowuj elektrody otulone w suchym miejscu i nie używaj tych, które wyraźnie złapały wilgoć.
- Przed pracą sprawdź, czy wybrany typ pasuje do metody MMA, TIG, EDM albo WEDM.
- Do spoin dobieraj średnicę elektrody do grubości materiału i prądu, a nie do tego, co akurat leży pod ręką.
- W EDM testuj parametry na próbce, bo geometria i zużycie elektrody potrafią zmienić efekt bardziej, niż wygląda to na papierze.
- Nie czekaj z wymianą zużytej elektrody do momentu, gdy zacznie psuć krawędzie, łuk albo dokładność.
Elektroda to nie jeden konkretny przedmiot, tylko cała rodzina narzędzi i elementów roboczych, które łączy wspólna rola: kontakt z prądem i wpływ na materiał. Gdy rozumiesz, czy pracujesz z elektrody do spawania, do elektrodrążenia czy do pomiarów, dużo łatwiej uniknąć pomyłek i lepiej wykorzystać sprzęt. Właśnie w tym miejscu teoria przestaje być abstrakcyjna, a zaczyna realnie pomagać w warsztacie.
