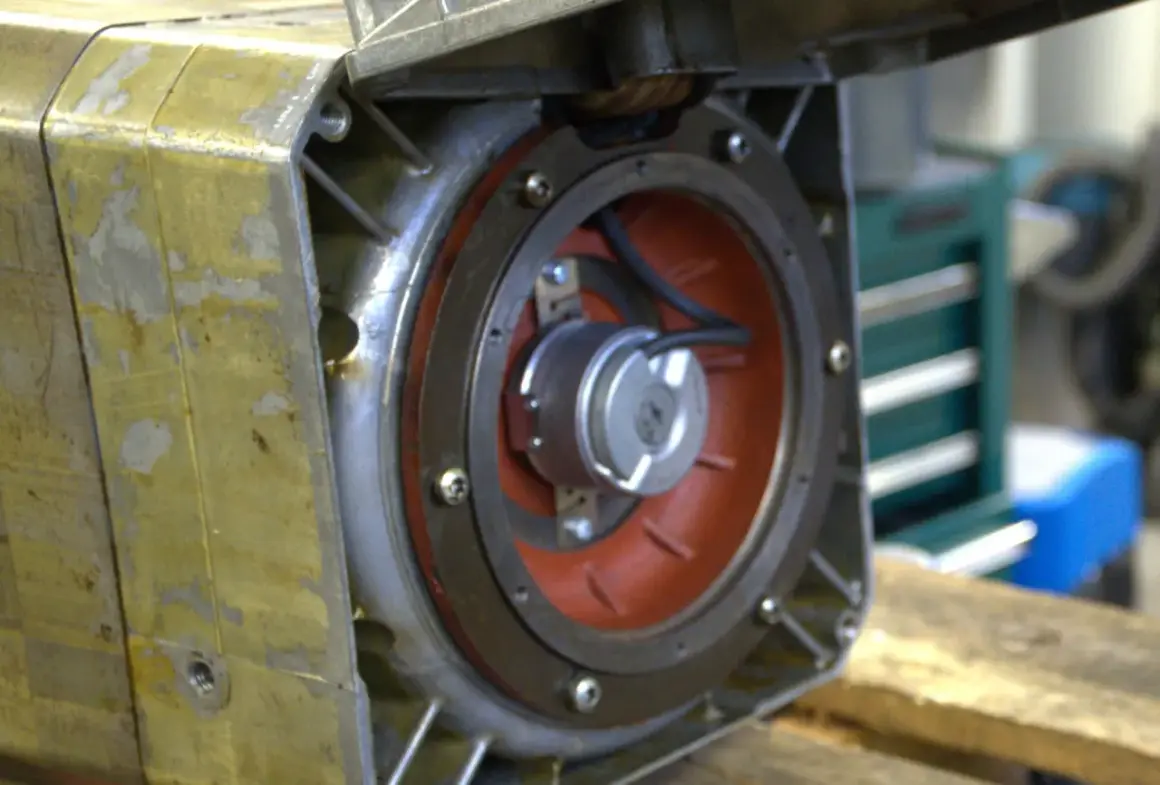

Dobre pasowanie pod łożysko decyduje o tym, czy pierścień zewnętrzny siedzi pewnie, czy po kilku tygodniach zaczyna pełzać, grzać się i wybijać gniazdo. Poniżej pokazuję, jak rozumieć luz, pasowanie przejściowe i wciskowe, jakie tolerancje mają sens przy oprawach oraz co sprawdzić podczas obróbki materiału, żeby montaż nie kończył się poprawkami. To jest praktyczny temat, bo w łożyskowaniu błąd w gnieździe zwykle kosztuje więcej niż sam dobór łożyska.
Najważniejsze rzeczy do zapamiętania o gnieździe łożyska
- Dobór pasowania zależy od obciążenia pierścienia, a nie tylko od średnicy nominalnej.
- Jeśli pierścień zewnętrzny ma obciążenie wirujące, gniazdo zwykle trzeba trzymać ciaśniej niż przy obciążeniu stałym.
- Geometria otworu jest tak samo ważna jak sam wymiar: liczą się owalność, cylindryczność, bicie oporowe i chropowatość.
- Przy małych łożyskach typowe wykończenie powierzchni współpracujących schodzi do Ra około 0,8/1,6 µm, a przy większych do około 1,6/3,2 µm.
- Za luźne osadzenie kończy się creepem i frettingiem, za ciasne potrafi podnieść temperaturę i uszkodzić pierścień.
- W lekkich lub cienkościennych oprawach to samo pasowanie może zachowywać się zupełnie inaczej niż w żeliwie.
Od czego naprawdę zależy pasowanie gniazda łożyska
Ja zaczynam od jednego pytania: czy pierścień zewnętrzny będzie względem obciążenia nieruchomy, czy będzie je „widzieć” podczas obrotu. Od tego zależy, czy oprawa ma dać luz, przejście czy wcisk, bo celem nie jest samo utrzymanie wymiaru, tylko niedopuszczenie do mikroruchów na styku, które prowadzą do frettingu, czyli zużycia od mikropoślizgu, albo creep, czyli obwodowego pełzania pierścienia po gnieździe.
W praktyce znaczenie mają też: materiał oprawy, jej sztywność, temperatura pracy, możliwość demontażu i to, czy łożysko ma rolę ustalającą, czy pływającą. Jeżeli jeden pierścień ma kompensować wydłużenie wału, nie wolno docisnąć obu stron tak samo, bo wtedy układ zaczyna pracować pod niepotrzebnym obciążeniem osiowym.
To właśnie dlatego w dobrym projekcie nie ma jednego „uniwersalnego” pasowania, tylko zestaw warunków, które trzeba złożyć w całość. Z tego wynika następny krok, czyli dobór osadzenia do kierunku obciążenia.
Jak dobrać pasowanie do kierunku obciążenia
Najkrótsza reguła brzmi tak: pierścień obciążony wirująco trzymam ciaśniej, a pierścień z obciążeniem stałym mogę osadzić luźniej albo przejściowo. W praktyce katalogowej dla gniazd opraw pojawiają się pola F, G, H, J, JS, K, M, N i P, czyli od luźniejszych do coraz ciaśniejszych.
Nie traktuję tych liter jak gotowego przepisu, ale jako mapę kierunku. Gdy obciążenie jest stałe względem oprawy, styk nie ma tendencji do ruchu i można zostawić większy luz montażowy. Gdy obciążenie „wędruje” po obwodzie pierścienia zewnętrznego, wcisk staje się koniecznością, bo inaczej pojawia się poślizg obwodowy i zużycie gniazda.
| Sytuacja pracy | Co zwykle wybieram | Dlaczego to działa |
|---|---|---|
| Obciążenie stałe na pierścieniu zewnętrznym | Pasowanie luźne lub przejściowe, często w okolicach H7/H8 lub J7 | Łatwiejszy montaż i brak tendencji do obrotu w gnieździe |
| Obciążenie wirujące na pierścieniu zewnętrznym | Pasowanie wciskowe, zwykle bliżej K6/K7, M6/M7, N6/N7 lub P6/P7 | Ograniczenie creep i frettingu na styku |
| Duże udary, wysoka temperatura, cienkościenna oprawa | Zwykle przesuwam się w stronę ciaśniejszego osadzenia i sprawdzam katalog konkretnego łożyska | Oprawa odkształca się bardziej, a wcisk w eksploatacji spada |
Jeśli łożysko ma być pływające, zostawiam mu realną możliwość przesuwu osiowego. To detal, który często ratuje układ przed samonapędzającym się dogrzewaniem i jest dobrym pomostem do tematu tolerancji wykonania samego gniazda.
Jakie tolerancje i chropowatość są bezpieczne
Tu łatwo o nieporozumienie: gniazdo w oprawie nie pracuje na tej samej tolerancji co samo łożysko. Otwór dobiera się z układu ISO 286, a pierścień łożyska ma własną klasę wykonania, więc w praktyce liczy się nie tylko średnica, ale też geometria i stan powierzchni.
Jeżeli chcę, żeby osadzenie było naprawdę przewidywalne, kontroluję cztery rzeczy: owalność, cylindryczność, bicie oporowe i chropowatość. Dla klasy normalnej obudowy to poziom dokładności, który w praktyce oznacza brak wyraźnej elipsy i stożka w otworze. SKF podaje, że przy normalnych warunkach wystarcza toczenie albo gładkie wytaczanie, a przy niskim hałasie i ciężkich obciążeniach lepiej przejść na szlifowanie.
| Parametr | Praktyczny sens | Bezpieczny punkt odniesienia |
|---|---|---|
| Owalność i cylindryczność | Chronią przed klinowaniem pierścienia i lokalnym dociskiem | W klasie normalnej obudowy około IT4/2 do IT5/2 |
| Bicie oporowe ramienia | Wpływa na oparcie czoła pierścienia i jego prostopadłość | Około IT3 do IT4 |
| Chropowatość powierzchni współpracujących | Zmniejsza ryzyko mikroruchów i punktowego zużycia | Małe łożyska: około 0,8/1,6 µm, większe: około 1,6/3,2 µm |
| Powierzchnia podparcia oprawy | Ogranicza deformację całego korpusu | W praktyce warto celować w IT7 i Ra ≤ 12,5 µm |
W notach NSK dla małych łożysk spotyka się właśnie takie widełki chropowatości, a przy hałasie lub dużym obciążeniu lepszy bywa finisz szlifowany niż zwykłe toczenie. To prowadzi prosto do pytania, jak taką powierzchnię wykonać i nie zepsuć jej poprawką „na siłę”.
Jak obrobić gniazdo, żeby nie zepsuć pasowania
Najpierw mierzę, potem dopiero poprawiam. W środku oprawy używam średnicówki lub mikrometru wewnętrznego, a nie „okołowania” na wyczucie, bo w gnieździe łożyskowym jeden dziesiąty milimetra potrafi zdecydować o wcisku albo luzie. Jeśli w oprawie są dwa gniazda, najlepiej obrabiać je w jednej operacji, na przykład przez wytaczanie współosiowe, żeby oba siedziały w jednej osi.
Gdy gniazdo jest za ciasne
Jeśli średnica wyszła zbyt mała, korektę robię szlifowaniem albo precyzyjnym roztaczaniem, a nie agresywnym skrobaniem. Skrobak łatwo zostawia owal albo stożek, a wtedy teoretycznie poprawny wymiar i tak nie daje poprawnego osadzenia. Przy ciasnym osadzeniu liczy się też materiał oprawy: w cienkiej stali albo aluminium deformacja po skręceniu bywa większa niż w żeliwie.
Gdy gniazdo jest za luźne
Jeśli otwór jest za duży, nie wkładam papieru ani folii „na ratunek”. To rozwiązanie wygląda szybko, ale psuje kontakt obwodowy i często kończy się głośniejszą pracą, frettingiem oraz ruchem pierścienia w obudowie. Sensowniejsza naprawa to tulejowanie, napawanie, plating albo wymiana oprawy, zależnie od wartości elementu i dostępnego czasu.
Przeczytaj również: Ostrzałka do pił tarczowych DIY - czy warto ją zbudować?
Gdy oprawa jest dzielona
Przy oprawach dzielonych trzeba uważać na podkładki i dociąg śrub. Zbyt cienka lub źle dobrana przekładka potrafi zmienić geometrię gniazda, a nadmierne dociśnięcie deformuje pierścień zewnętrzny. Ja traktuję taki korpus jak układ konstrukcyjny, nie tylko jak otwór do rozwiercenia.
W tym miejscu różnica między dobrą a przeciętną obróbką wychodzi bardzo szybko, bo mechanika nie wybacza korekt robionych „na oko”.
Najczęstsze błędy, które kończą się luzem albo przegrzaniem
Najwięcej szkód widzę tam, gdzie ktoś zakłada, że skoro średnica nominalna się zgadza, to wszystko jest w porządku. To za mało, bo łożysko reaguje również na temperaturę, sztywność korpusu i stan powierzchni.
- Ten sam fit dla każdego łożyska - przy stałym i wirującym obciążeniu potrzebne są różne osadzenia.
- Zbyt gładki, ale źle wymiarowy otwór - powierzchnia wygląda dobrze, a pierścień i tak pracuje punktowo.
- Skrobak zamiast precyzyjnej korekty - łatwo zrobić owal i skasować korzyści z wcześniejszej obróbki.
- Podkładanie papieru lub folii w za luźnym gnieździe - chwilowo ucisza problem, ale nie usuwa przyczyny.
- Brak uwzględnienia temperatury i materiału oprawy - w aluminium wcisk zmienia się bardziej niż w masywnym żeliwie.
- Ignorowanie mikroruchów - creep, czyli obwodowe pełzanie pierścienia, i fretting, czyli zużycie od mikropoślizgu, zaczynają się cicho, ale szybko niszczą gniazdo i pierścień.
Jeśli miałbym wskazać jeden błąd, który najczęściej wraca w warsztacie, to byłoby właśnie traktowanie luźnego osadzenia jak „mniejszego problemu”. W praktyce luźny pierścień potrafi narobić szkód szybciej niż pierścień osadzony odrobinę za ciasno, bo obrót w gnieździe działa jak szlifowanie pod obciążeniem. Stąd już tylko krok do ostatniej kontroli przed montażem.
Co sprawdzam przed ostatecznym montażem łożyska
- średnicę gniazda w kilku przekrojach, nie tylko w jednym miejscu;
- owalność i cylindryczność otworu po całej głębokości;
- stan ramienia oporowego i prostopadłość czoła;
- chropowatość po ostatniej operacji obróbczej;
- sztywność korpusu po skręceniu lub złożeniu oprawy;
- to, czy pierścień ma pracować jako ustalający, czy pływający.
Jeżeli którykolwiek z tych punktów budzi wątpliwość, poprawiam gniazdo przed montażem, nie po pierwszym nagrzaniu. W łożyskowaniu najdroższa jest zwykle nie sama tolerancja, tylko późniejsza naprawa oprawy, wału i powierzchni, które zostały przez nią wybite. Dlatego przy takim detalu wolę poświęcić dodatkowe kilka minut na pomiar niż kilka godzin na demontaż i odzyskiwanie wymiaru.
