Sprężone powietrze w warsztacie brzmi jak detal, ale od jego jakości zależy, czy klucz udarowy trzyma moment, czy pistolet lakierniczy nie pluje wodą i czy zawory po roku nie zaczynają pracować ciężej. W praktyce właśnie tutaj przydaje się zespół przygotowania powietrza, czyli układ, który czyści, stabilizuje i czasem smaruje powietrze zanim trafi do narzędzia. Poniżej rozkładam temat na części: od budowy i działania, przez dobór do narzędzi pneumatycznych, po montaż i typowe błędy, które w warsztacie kosztują najwięcej nerwów.
Najważniejsze rzeczy, które warto wiedzieć o przygotowaniu sprężonego powietrza
- Największym problemem nie jest samo ciśnienie, tylko woda, olej, pył i spadki przepływu w instalacji.
- W większości warsztatów wystarcza filtr z reduktorem, a naolejacz dodaje się tylko tam, gdzie narzędzie tego wymaga.
- Najczęściej pracuje się w okolicach 6–8 bar, ale prawdziwe ustawienie zależy od narzędzia i długości linii.
- Do lakierowania i bardzo czystych zastosowań potrzebujesz więcej niż zwykłego filtra, zwłaszcza dodatkowego osuszania.
- Dobrze dobrany układ daje stabilniejszą pracę, mniejsze zużycie uszczelek i mniej niespodzianek po stronie narzędzi.
Dlaczego sprężone powietrze z kompresora nie nadaje się od razu do narzędzi
Ja patrzę na to bardzo prosto: kompresor dostarcza energię, ale nie dostarcza jeszcze powietrza gotowego do pracy. W rurach i węzach pojawia się wilgoć, z kompresora może iść aerozol olejowy, a z instalacji odrywają się drobiny rdzy i pyłu. To wszystko trafia potem do narzędzia, zaworu albo pistoletu i zaczyna robić szkody.
Najczęstsze skutki są dość przewidywalne:
- spadek mocy i nierówna praca klucza, szlifierki albo gwoździarki,
- szybsze zużycie uszczelek, tłoczków i zaworów,
- korozja elementów wewnętrznych, jeśli woda zostaje w układzie,
- plucie wodą przy przedmuchiwaniu lub lakierowaniu,
- większy spadek ciśnienia na szybkozłączkach, filtrach i długich przewodach.
W praktyce ważna jest też różnica między ciśnieniem przy kompresorze a ciśnieniem przy narzędziu. Na manometrze przy zbiorniku może być 8 bar, ale po drodze przez wąż, złączki i filtr realnie zostaje wyraźnie mniej. Dlatego sam zbiornik nie załatwia sprawy, a odpowiednio dobrany układ uzdatniania powietrza robi tu większą różnicę, niż wielu osobom się wydaje. Żeby dobrze wybrać elementy, trzeba najpierw rozumieć, co robi każdy z nich.

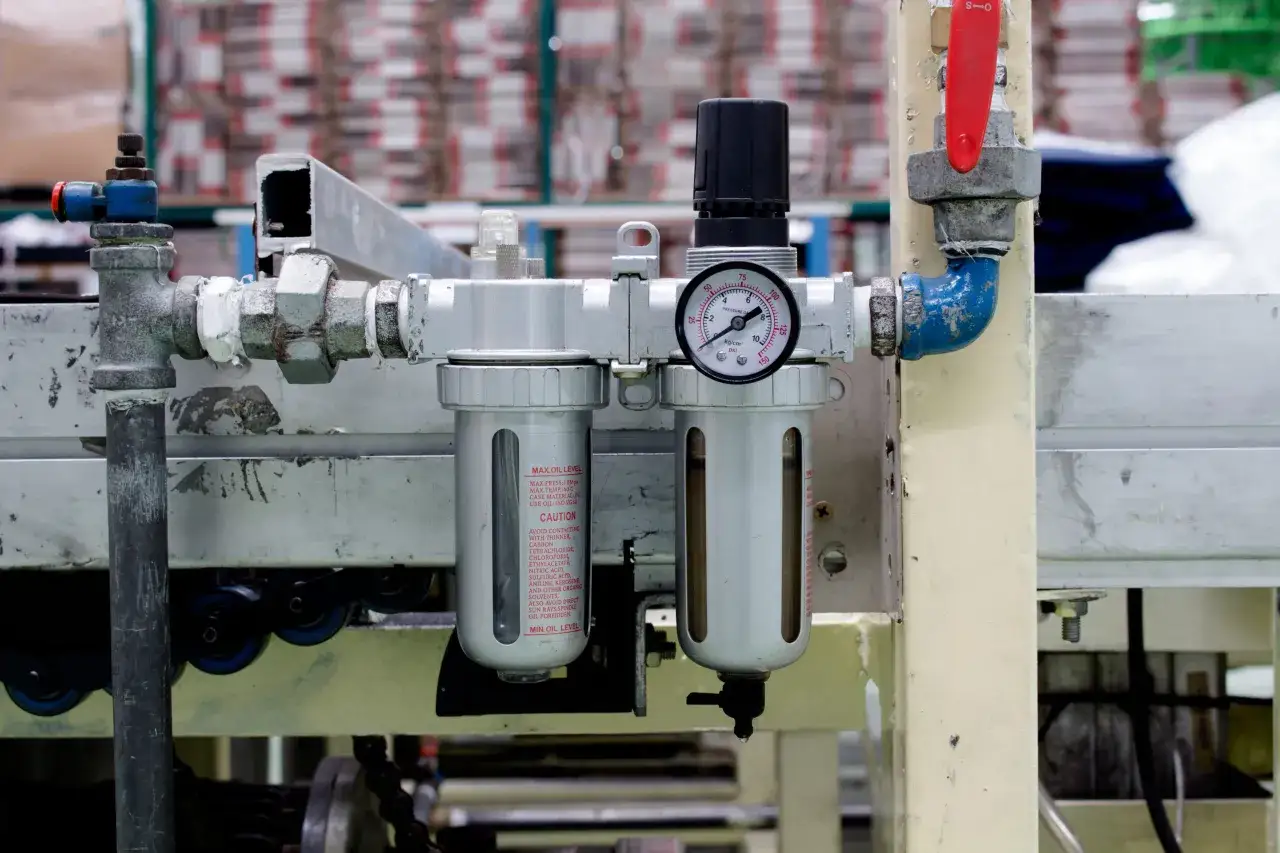

Z czego składa się stacja FRL i jak działa każdy moduł
Najprostszy układ składa się z filtra i reduktora ciśnienia. Rozbudowane zestawy mają jeszcze naolejacz, czasem osuszacz, a do tego manometr, spust kondensatu i zawory pomocnicze. Właśnie dlatego taki moduł nie jest tylko „puszką na powietrze”, ale realnym punktem kontroli całej linii.
| Element | Co robi | Kiedy ma sens | Na co zwracam uwagę |
|---|---|---|---|
| Filtr | Wyłapuje wodę, pył, rdzę i część oleju z linii. | Praktycznie zawsze, nawet w prostym warsztacie. | Stopień filtracji, spust kondensatu i to, jak szybko rośnie opór przepływu. |
| Reduktor ciśnienia | Stabilizuje ciśnienie za układem, niezależnie od wahań po stronie zasilania. | Gdy narzędzia mają pracować powtarzalnie. | Zakres regulacji i to, czy pokrętło trzyma ustawienie pod obciążeniem. |
| Naolejacz | Wprowadza mgłę olejową do przepływającego powietrza. | Tylko tam, gdzie producent narzędzia tego wymaga. | Ilość oleju i zgodność z konkretnym zastosowaniem. |
| Osuszacz | Zmniejsza ilość wilgoci w układzie. | Przy lakierowaniu, długich liniach i wrażliwych procesach. | Skuteczność osuszania i miejsce montażu względem reszty instalacji. |
| Manometr i spust kondensatu | Pokazują realne ciśnienie i pozwalają usuwać wodę z miski filtracyjnej. | Zawsze, bo bez tego nie widzisz stanu układu. | Czy wskazanie jest czytelne i czy kondensat jest usuwany regularnie. |
W praktyce najczęściej wygrywa zestaw dwuelementowy: filtr plus reduktor. To rozsądny start do większości warsztatów, szczególnie tam, gdzie pracują klucze, przedmuchy i proste narzędzia pneumatyczne. Jeśli jednak linia ma dłuższą drogę albo obsługuje bardziej wymagające zadania, sam filtr nie wystarczy. Wtedy trzeba zdecydować, kiedy dorzucić naolejacz, a kiedy osuszacz.
Kiedy filtr i reduktor wystarczą, a kiedy potrzebny jest naolejacz albo osuszacz
To jest punkt, w którym wiele osób kupuje albo za mało, albo za dużo. Ja zwykle zaczynam od pytania: jakie narzędzie ma pracować i co producent narzędzia przewiduje dla smarowania oraz jakości powietrza? To od razu zawęża wybór.
| Zastosowanie | Co jest najważniejsze | Co zwykle wybieram |
|---|---|---|
| Klucz udarowy | Stabilne ciśnienie i brak wody w linii. | Filtr z reduktorem, a przy dłuższej instalacji także lepsze odwadnianie. |
| Szlifierka pneumatyczna | Stały przepływ i smarowanie zgodne z zaleceniem producenta. | Filtr z reduktorem, naolejacz tylko wtedy, gdy narzędzie tego wymaga. |
| Gwoździarka lub zszywacz | Czyste powietrze i przewidywalna praca cyklu. | Filtr z reduktorem, bez domyślnego naolejania całej linii. |
| Lakierowanie | Jak najmniej wilgoci, oleju i zanieczyszczeń. | Osuszacz, dokładniejsza filtracja i brak naolejacza w torze lakierniczym. |
| Przedmuchiwanie i czyszczenie | Brak wody i stabilny przepływ. | Filtr z reduktorem, czasem dodatkowy separator wody. |
Naolejacz nie jest obowiązkowy w każdej instalacji. To ważne, bo w warsztatach spotykam sporo niepotrzebnie „natłuszczonych” linii, które bardziej brudzą niż pomagają. Jeśli narzędzie pracuje na sucho, używasz lakieru albo chcesz zachować czystość elementów roboczych, mgła olejowa staje się problemem, a nie wsparciem. Z kolei tam, gdzie producent wymaga smarowania ciągłego, brak naolejacza szybko kończy się spadkiem żywotności. Kiedy to już masz rozstrzygnięte, pozostaje dobrać sam układ pod realną wydajność warsztatu.
Jak dobrać układ do warsztatu i narzędzi pneumatycznych
Przy doborze nie patrzę wyłącznie na nazwę produktu. Patrzę na przepływ, średnicę przyłącza, odległość od odbiornika i to, czy jedna linia zasila kilka narzędzi naraz. W praktyce najwięcej problemów robi nie sam reduktor, tylko zbyt wąski przewód albo przewymiarowane oczekiwania wobec małego zestawu.
- Sprawdź rzeczywiste zapotrzebowanie narzędzi na powietrze i zostaw 20–30% rezerwy.
- Dobierz przepływ stacji do najsilniejszego odbiornika, a nie do średniego użycia.
- Ustal ciśnienie pracy. W warsztacie najczęściej startuję od około 6 bar i dopiero potem koryguję ustawienie.

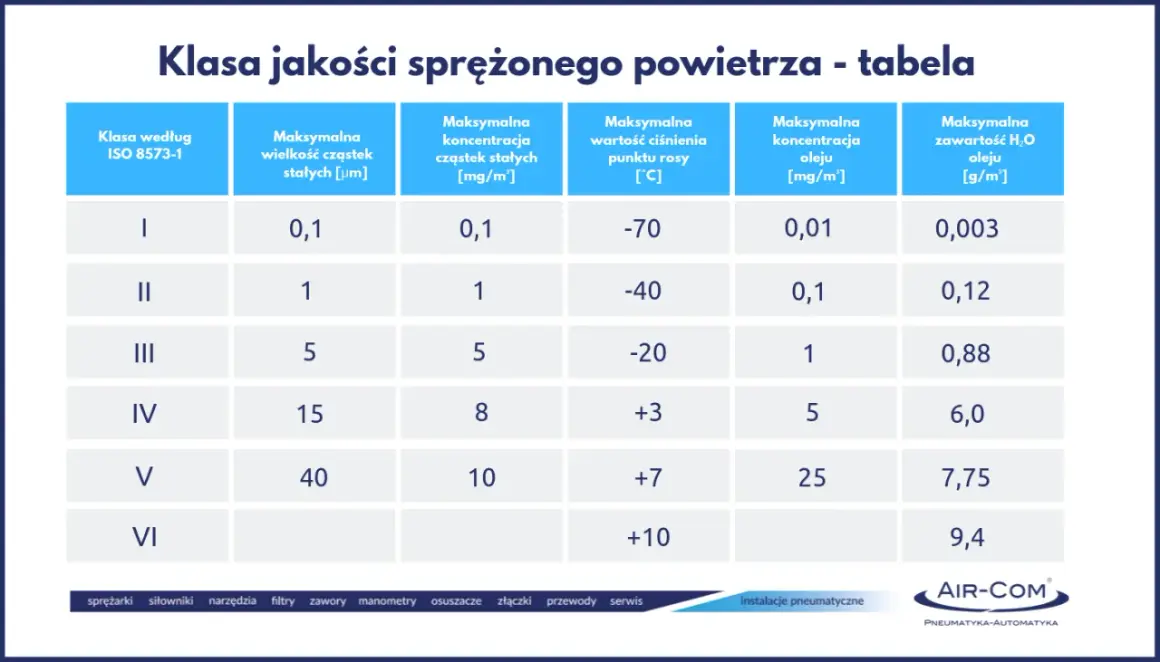

- Wybierz filtrację odpowiednią do zadania: 5 µm do standardowej ochrony, 1 µm gdy zależy Ci na czystszej linii, a przy wymagających procesach dołóż osuszanie.
- Umieść stację jak najbliżej punktu poboru, bo każdy dodatkowy metr przewodu zwiększa straty.
- Jeśli instalacja ma kilka odgałęzień, rozważ osobne moduły przy punktach pracy zamiast jednego centralnego rozwiązania.
Ja zwykle zwracam też uwagę na średnicę szybkozłączek i węży. Sam reduktor może być poprawnie ustawiony, ale jeśli reszta toru dławi przepływ, narzędzie i tak będzie pracować słabiej. Wtedy winny wydaje się kompresor, a prawdziwy problem siedzi dużo bliżej stanowiska roboczego. Nawet najlepiej dobrany układ nie obroni się jednak bez sensownego montażu i regularnej obsługi.
Montaż i serwis, które realnie wydłużają życie całej instalacji
Tu nie chodzi o efektowny sprzęt, tylko o drobne nawyki. Najwięcej zysku dają rzeczy banalne: właściwa pozycja montażu, czysty spust kondensatu i kontrola spadku ciśnienia. Właśnie na tym etapie najczęściej widać różnicę między instalacją, która działa latami, a taką, która co chwilę zaskakuje.
- Montuję filtr i reduktor zgodnie z kierunkiem przepływu oraz w pozycji zalecanej przez producenta.
- Regularnie spuszczam kondensat, bo zalegająca woda szybko wraca do układu.
- Sprawdzam manometr przy obciążeniu, a nie tylko na „pustej” instalacji.
- Wymieniam wkłady filtracyjne, gdy pojawia się wyraźny spadek przepływu albo narzędzie zaczyna słabnąć mimo tych samych ustawień.
- W środowisku zapylonym lub przy długiej pracy wybieram wersję z automatycznym odwadnianiem, jeśli to ma sens dla danej instalacji.
- Nie ustawiam ciśnienia wyżej „na zapas”, bo to zwykle podnosi zużycie i nie poprawia jakości pracy narzędzia.
Praktyczny sygnał ostrzegawczy jest prosty: jeśli po kilku minutach pracy narzędzie brzmi inaczej, a ciśnienie przy odbiorniku spada szybciej niż zwykle, to najpierw sprawdzam filtr, kondensat i szybkozłączki. Dopiero potem szukam problemu w samym narzędziu. Takie podejście oszczędza czas i zwykle szybciej prowadzi do źródła kłopotu. Z tego już wynika, co sprawdzić przed zakupem lub modernizacją całej linii.
Na co patrzę, gdy kompletuję linię do warsztatu albo ją modernizuję
Jeśli buduję stanowisko od zera, zaczynam od prostego pytania: czy potrzebuję ochrony całej instalacji, czy tylko jednego punktu pracy. W małym warsztacie najczęściej wystarcza kompaktowy moduł przy stole roboczym, a w większej instalacji lepiej działa połączenie kilku punktów uzdatniania niż jeden rozbudowany blok przy samym kompresorze.
- Najpierw wybieram filtrację i stabilizację ciśnienia, dopiero później dodatki.
- Naolejacz traktuję jako element warunkowy, nie standardowy.
- Do lakierowania i innych czułych prac daję osobny tor powietrza, bo zwykła linia warsztatowa bywa zbyt „brudna”.
- Sprawdzam dostępność wkładów, spustu kondensatu i manometru, bo serwis ma znaczenie większe niż obudowa.
- Patrzę na realny przepływ oraz średnice, a nie tylko na nazwę modelu.
