Wkładka, która wystaje zbyt mocno albo kończy się za wcześnie, psuje nie tylko estetykę drzwi, ale też ich bezpieczeństwo. W tym poradniku pokazuję, jak zmierzyć wkładkę do zamka, jak odczytać wynik A/B i jak dobrać rozmiar bez zgadywania. Dorzucam też praktyczne wskazówki dla drzwi z szyldem, rozetą i gałką, bo właśnie tam najłatwiej o błąd.
Najkrócej liczą się dwa wymiary od osi śruby
- Mierz od środka śruby mocującej do obu końców wkładki, a nie od krawędzi języka.
- Wynik zapisuje się jako A/B, na przykład 30/40, gdzie pierwsza liczba oznacza stronę zewnętrzną.
- Najbezpieczniej wyjąć starą wkładkę i zmierzyć ją na stole, najlepiej suwmiarką.
- Od strony zewnętrznej wkładka nie powinna wystawać więcej niż 2–3 mm poza szyld.
- Gałki nie wlicza się do długości wkładki.
- Jeśli zamek nie jest osadzony centralnie, najpewniej potrzebujesz wkładki asymetrycznej.
Najpierw ustal, z jaką wkładką masz do czynienia

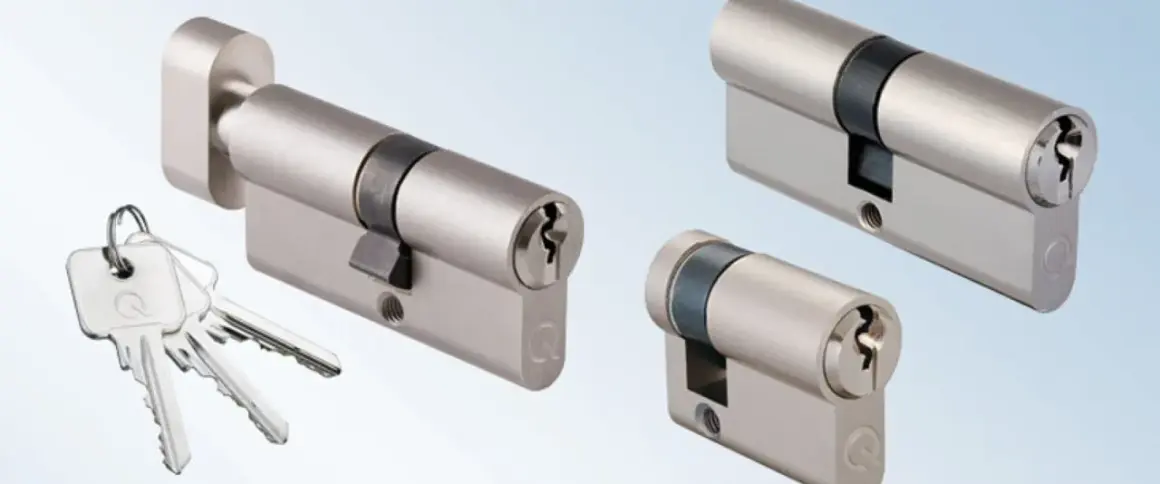

Ja zawsze zaczynam od typu wkładki, bo od tego zależy sposób pomiaru i to, czego w ogóle szukasz w sklepie. W drzwiach najczęściej spotyka się wkładkę dwustronną, model z gałką albo półwkładkę stosowaną tam, gdzie dostęp z jednej strony nie jest potrzebny. Sam schemat pomiaru jest podobny, ale łatwo pomylić elementy, jeśli nie wiesz, co jest częścią roboczą, a co tylko wygodnym dodatkiem.
| Typ wkładki | Jak ją traktuję przy pomiarze | Co warto zapamiętać |
|---|---|---|
| Dwustronna | Mierzę dwa boki od osi śruby do końców cylindra | To najpopularniejszy wariant w drzwiach wejściowych |
| Z gałką | Gałki nie wliczam do długości, mierzę sam cylinder | Gałka służy do obsługi, nie do określania wymiaru |
| Półwkładka | Jedna strona jest robocza, druga skrócona | Spotykana częściej w pomieszczeniach technicznych i pomocniczych |
Jeśli zamek siedzi centralnie w skrzydle, wynik bywa symetryczny. Jeśli jest przesunięty albo drzwi mają grubą rozetę, wartości po obu stronach mogą się różnić. To ważne, bo właśnie wtedy zwykłe „na oko” przestaje działać. Gdy typ jest już jasny, można przejść do samego pomiaru.
Zmierz wkładkę krok po kroku
Najdokładniejszy pomiar robię po wyjęciu wkładki, bo wtedy widzisz realną długość cylindra, bez zgadywania przez szyld czy rozetę. Da się też zmierzyć wkładkę w drzwiach, ale traktuję to jako wariant pomocniczy. Przy zakupie nowego elementu wyjęcie starego praktycznie zawsze daje pewniejszy wynik.
| Sposób pomiaru | Zaleta | Ograniczenie |
|---|---|---|
| Po wyjęciu wkładki | Największa dokładność i brak domysłów | Trzeba odkręcić śrubę mocującą i chwilę poświęcić na demontaż |
| W drzwiach | Szybki podgląd bez demontażu | Łatwo przeoczyć grubość szyldu lub rozetki |
- Otwórz drzwi i znajdź śrubę mocującą wkładkę na czole zamka, na wysokości cylindra.
- Odkręć śrubę i włóż klucz do wkładki.
- Przekręć klucz delikatnie tak, aby zabierak schował się w obrysie wkładki. Zabierak to ruchomy element, który przenosi obrót klucza na mechanizm zamka.
- Wysuń wkładkę z drzwi.
- Zmierz od osi otworu śruby do końca cylindra po jednej stronie, a potem po drugiej.
- Zapisz wynik w milimetrach jako A/B.
Jeśli mierzysz wkładkę bez wyjmowania, przyłóż miarkę od osi śruby do czoła szyldu albo rozetki, a nie do samej krawędzi skrzydła. To drobna różnica, ale właśnie ona decyduje, czy nowy cylinder po montażu będzie siedział równo, czy będzie niepotrzebnie wystawał. Ja przy takich pomiarach wolę suwmiarkę, bo daje lepszą powtarzalność niż zwykła miarka taśmowa.
Jak odczytać wynik A/B i wybrać właściwy rozmiar
W zapisie A/B pierwsza liczba oznacza stronę zewnętrzną, a druga wewnętrzną. Gdy wartości są takie same, masz wkładkę symetryczną, na przykład 30/30. Gdy się różnią, potrzebna jest wkładka asymetryczna, na przykład 30/40. Długość całkowita to suma obu stron, więc 30/40 daje 70 mm.
| Zapis | Co oznacza | W jakiej sytuacji pasuje |
|---|---|---|
| 30/30 | Wkładka symetryczna, po 30 mm z każdej strony | Gdy zamek siedzi centralnie w skrzydle |
| 30/35 | Strona wewnętrzna jest dłuższa o 5 mm | Przy przesuniętym zamku lub grubszym szyldzie od środka |
| 30/40 | Asymetria 10 mm i łącznie 70 mm długości | Gdy drzwi, rozetka albo osprzęt wymagają większego wysunięcia od środka |
| 35/45 | Obie strony są dłuższe, ale nadal różne | Przy szerszych drzwiach i nietypowym osadzeniu zamka |
W praktyce trzymam się prostej zasady: od strony zewnętrznej wkładka powinna być możliwie równa z szyldem, a maksymalne wystawanie 2–3 mm traktuję jako granicę kompromisu, nie jako wzór do naśladowania. Od środka można czasem pozwolić sobie na minimalny naddatek, o ile nie przeszkadza w pracy klamki albo gałki. Jeśli wynik wypada pomiędzy dwoma popularnymi długościami, nie zgaduję, tylko sprawdzam, która opcja lepiej chroni zewnętrzną stronę.
Najczęstsze błędy, które kosztują drugi zakup
Wymiana wkładki wygląda banalnie, ale to właśnie przy tym zadaniu ludzie najczęściej wracają do sklepu z tym samym problemem. Jeden zły pomiar o 5 mm potrafi wystarczyć, żeby cylinder nie wszedł albo wystawał z drzwi w sposób, którego nie da się zaakceptować. Z doświadczenia widzę kilka pomyłek, które powtarzają się najczęściej.
- Mierzenie od krawędzi wkładki zamiast od osi śruby - wtedy wynik jest po prostu błędny.
- Mylenie strony zewnętrznej z wewnętrzną - przy asymetrycznych modelach to szczególnie kosztowny błąd.
- Wliczanie gałki do długości - gałka nie jest częścią wymiaru, tylko elementem obsługi.
- Ignorowanie grubości szyldu lub rozetki - osprzęt drzwiowy zmienia to, ile cylindra faktycznie widać po montażu.
- Liczenie tylko grubości drzwi - sama grubość skrzydła nie wystarcza, jeśli zamek jest przesunięty.
- Zaokrąglanie wyniku „na oko” - wkładka ma pasować konkretnie, a nie „mniej więcej”.
Najgorszy scenariusz widzę wtedy, gdy ktoś kupuje wkładkę wyłącznie na podstawie starego oznaczenia, nie sprawdzając, czy poprzedni montaż był wykonany poprawnie. Jeśli poprzednik dobrał zły rozmiar, błąd zostaje powielony. Dlatego przy starych drzwiach, wymienianym osprzęcie albo nowych rozetach zawsze wolę potwierdzić pomiar drugi raz.
Kiedy lepiej wyjąć starą wkładkę i zmierzyć ją na stole
Jeśli drzwi mają grubą rozetę, szyld ochronny albo osprzęt antywłamaniowy, pomiar „na miejscu” bywa mniej czytelny niż wyjęcie całego cylindra. To samo dotyczy wkładek z gałką i sytuacji, w których zamek nie siedzi centralnie. Ja traktuję demontaż jako normalny etap, nie jako utrudnienie, bo po prostu daje pewniejszy punkt odniesienia.
- gdy wkładka jest częściowo schowana pod osprzętem drzwiowym;
- gdy drzwi są grube i zamek jest wyraźnie przesunięty od środka skrzydła;
- gdy stary cylinder był już wymieniany i nie masz pewności, czy był dobrany poprawnie;
- gdy wkładka ma gałkę i nie chcesz przez przypadek wliczyć jej do wymiaru;
- gdy planujesz zakup wkładki o podwyższonym zabezpieczeniu i chcesz ograniczyć ryzyko błędu do zera.
W takiej sytuacji odkręcam śrubę mocującą, delikatnie obracam kluczem i wysuwam wkładkę bez szarpania. Jeśli coś stawia opór, nie forsuję mechanizmu, bo łatwo wtedy uszkodzić zamek albo sam cylinder. Po wyjęciu pomiar jest prosty: od osi śruby do jednego końca i od osi śruby do drugiego.
Co sprawdzić przy zamówieniu, żeby nowa wkładka pasowała od razu
Sam wymiar to nie wszystko. Przy zamówieniu zwracam uwagę jeszcze na profil wkładki, sposób otwierania, wykończenie i funkcje bezpieczeństwa. To ważne zwłaszcza w drzwiach wejściowych, gdzie liczy się nie tylko dopasowanie, ale też codzienna wygoda i odporność na zużycie.
- Profil wkładki - musi odpowiadać zamkowi w drzwiach; najczęściej spotkasz profil euro.
- Sposób otwierania - klucz z obu stron albo klucz z jednej strony i gałka z drugiej.
- Wykończenie - nikiel satynowy, chrom, mosiądz czy czerń nie zmieniają wymiaru, ale wpływają na wygląd całych drzwi.
- Zabezpieczenia - ochrona przed rozwierceniem, wyłamaniem czy kopiowaniem klucza ma sens, ale nie zastąpi dobrego wymiaru.
- Liczba kluczy - warto sprawdzić ją przed zakupem, żeby nie zamawiać dodatkowych kompletów osobno.
W drzwiach zewnętrznych wykończenie ma znaczenie praktyczne, bo to pierwsza rzecz, która starzeje się wizualnie. Ja zwykle patrzę nie tylko na kolor, ale też na to, czy powierzchnia będzie dobrze współgrała z klamką, szyldem i innymi okuciami. Dobrze dobrana wkładka nie powinna odstawać ani technicznie, ani wizualnie.
Najpewniejszy schemat jest prosty: wyjmuję stary cylinder, mierzę go w osi śruby, zapisuję wynik jako A/B i sprawdzam, czy od zewnątrz nie będzie wystawał bardziej, niż to rozsądne. Jeśli drzwi mają nietypowy szyld, gałkę albo gruby osprzęt, robię drugi pomiar i porównuję oba wyniki. W praktyce to zajmuje chwilę, a oszczędza powrotu do sklepu i niepotrzebnej wymiany na chybił trafił.
