Najważniejsze rzeczy, które warto wiedzieć przed wyborem siłownika
- Najpierw patrz na zadanie ruchu, a dopiero potem na średnicę, skok i cenę.
- Jednostronne i dwustronne działanie to podstawowy podział, od którego zaczyna się większość decyzji.
- Konstrukcja decyduje o gabarycie: inne rozwiązanie wybiera się do małego docisku, inne do długiego przesuwu.
- Przy obciążeniu bocznym potrzebne są prowadnice, a nie „mocniejszy” cylinder na chybił trafił.
- W praktyce duże znaczenie mają też amortyzacja końcowa, jakość powietrza i możliwość montażu czujników.
Jak działa siłownik pneumatyczny i gdzie ma sens w warsztacie

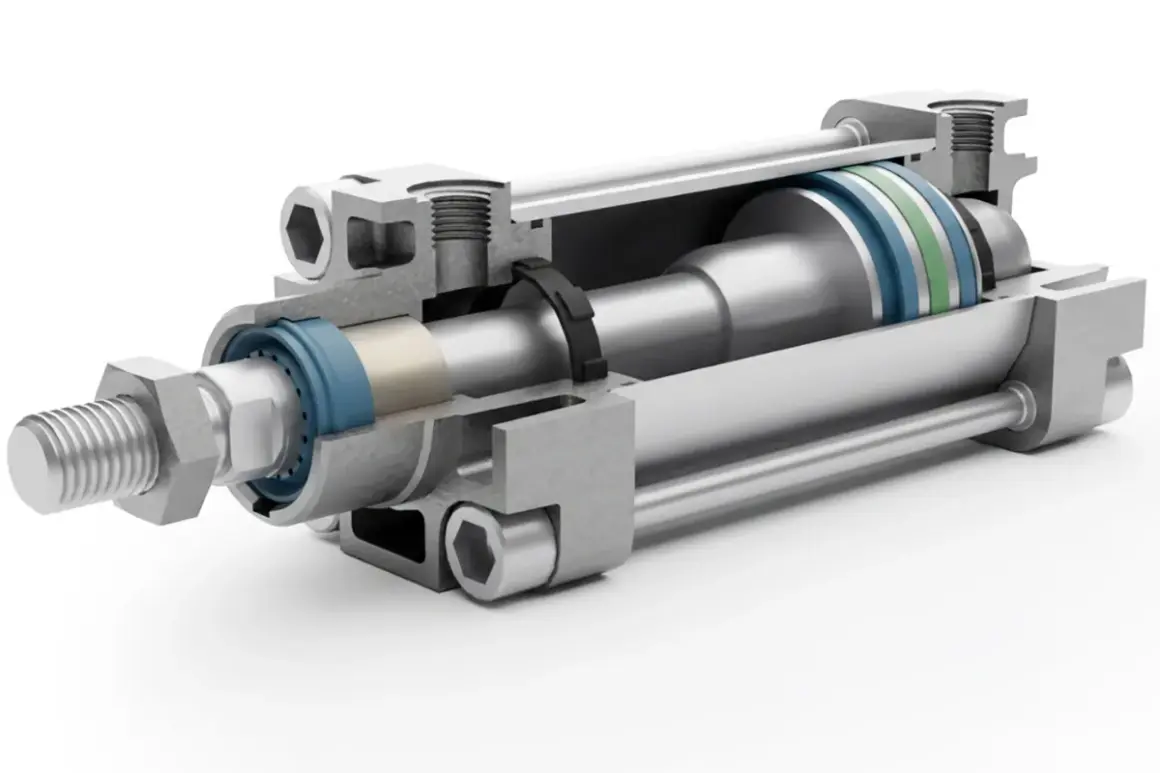

Ja zwykle patrzę na ten element nie jak na sam cylinder, ale jak na prosty wykonawczy mechanizm, który zamienia energię sprężonego powietrza w ruch liniowy. W środku pracują przede wszystkim tłok, komory robocze, uszczelnienia i tłoczysko, a cała reszta sprowadza się do tego, by ruch był powtarzalny, szybki i możliwie odporny na codzienne obciążenia.
W warsztacie i w małej automatyce siłownik najczęściej odpowiada za pchanie, dociskanie, podnoszenie, wysuwanie ograniczników, przesuwanie detalu albo otwieranie i zamykanie prostych mechanizmów. To nie jest spektakularna część układu, ale bez niej wiele stanowisk działałoby wolno, ciężko i z małą powtarzalnością.
| Element | Rola |
|---|---|
| Tłok | Odbiera nacisk powietrza i zamienia go na ruch |
| Tłoczysko | Przenosi siłę na zewnętrzny mechanizm |
| Komory robocze | Jedna komora wykonuje ruch, druga go cofa |
| Uszczelnienia | Trzymają ciśnienie i wpływają na trwałość |
| Amortyzacja końcowa | Łagodzi dojazd do końca skoku |
W praktyce ważne jest też to, że siła nie bierze się z niczego: rośnie wraz z ciśnieniem i powierzchnią tłoka, ale spada, gdy układ jest źle prowadzony albo mechanika pracuje pod kątem. To prowadzi nas prosto do najważniejszego podziału, czyli sposobu działania samego siłownika.
Najważniejsze odmiany według sposobu pracy
Jeśli mam zacząć od podstaw, to rozdzielam siłowniki na dwie grupy: jednostronnego działania i dwustronnego działania. Ten podział jest ważniejszy niż marketingowe nazwy z katalogu, bo od razu mówi, jak układ zachowa się po podaniu i odjęciu powietrza.
Siłownik jednostronnego działania
Wersja jednostronna wykorzystuje sprężone powietrze tylko do wykonania ruchu w jednym kierunku, a powrót realizuje sprężyna albo siła zewnętrzna, na przykład ciężar elementu. To rozwiązanie jest proste, tanie i często bardzo sensowne tam, gdzie liczy się krótki ruch, szybki powrót i niewielka liczba elementów sterujących.
Najczęściej spotkasz je w wyrzutnikach, prostych dociskach, mechanizmach zwalniających i lekkich pomocniczych układach warsztatowych. Trzeba jednak pamiętać o ograniczeniu, które wielu początkujących pomija: siła powrotu jest z góry zależna od sprężyny, więc nie nadaje się to do każdego zadania.
Siłownik dwustronnego działania
W wersji dwustronnej sprężone powietrze steruje ruchem w obu kierunkach, więc wysuw i powrót są aktywne. To daje lepszą kontrolę, bardziej przewidywalną pracę i zwykle szerszy zakres zastosowań, od prostych napędów liniowych po precyzyjne pozycjonowanie na stanowisku montażowym.
Warto zapamiętać jedną rzecz: siła cofania bywa mniejsza niż siła wysuwu, bo tłoczysko zabiera część powierzchni roboczej. Różnica rzędu 10-25% nie jest tu niczym niezwykłym, tylko naturalnym skutkiem konstrukcji. Właśnie dlatego przy doborze nie patrzę wyłącznie na jedną liczbę z katalogu, ale na cały cykl pracy.
| Cecha | Jednostronnego działania | Dwustronnego działania |
|---|---|---|
| Ruch powrotny | Sprężyna lub ciężar elementu | Sprężone powietrze |
| Sterowanie | Prostsze | Bardziej elastyczne |
| Typowe zastosowanie | Docisk, wyrzut, zwalnianie | Pchanie, ciągnięcie, pozycjonowanie |
| Precyzja cyklu | Wystarczająca dla prostych zadań | Zwykle lepsza i stabilniejsza |
| Rozbudowa układu | Mniej elementów | Więcej możliwości regulacji |
To nie zamyka tematu, bo sam sposób działania to dopiero początek. Równie ważna jest konstrukcja, która decyduje o tym, ile miejsca zajmie napęd, jaką da siłę i czy da się go w ogóle sensownie wpasować w mechanikę stanowiska.
Konstrukcja siłownika decyduje o gabarycie i montażu
Na tym etapie warto zejść z poziomu teorii i spojrzeć na praktyczne odmiany obudowy oraz prowadzenia. W katalogach i na stanowiskach pracy spotyka się siłowniki okrągłe, profilowe, kompaktowe, płaskie i krótkoskokowe, a każdy z tych wariantów rozwiązuje inny problem.
Jeśli mam wybrać uniwersalną bazę, najpierw patrzę na standardowe siłowniki profilowe. Są wygodne montażowo, dobrze współpracują z czujnikami i dają solidny kompromis między siłą, wymiarami i możliwościami zabudowy. Z kolei w małych urządzeniach i pomocniczych mechanizmach często lepiej sprawdzają się konstrukcje mniejsze, bardziej zwarte i mniej wymagające przestrzennie.
| Typ konstrukcji | Co daje | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Okrągły lub miniaturowy | Niewielkie gabaryty i prosty montaż | Lekkie mechanizmy, ciasne miejsca, małe siły | Zwykle mniejsza średnica i ograniczona rezerwa mocy |
| Profilowy standardowy | Dobra uniwersalność i szeroki wybór mocowań | Ogólna automatyka, stanowiska warsztatowe, praca ciągła | Zajmuje więcej miejsca niż wersje kompaktowe |
| Kompaktowy | Dużą oszczędność przestrzeni | Dociski, blokady, krótkie ruchy, gęsta zabudowa | Trzeba dokładnie sprawdzić obciążenia i warunki montażu |
| Płaski lub krótkoskokowy | Małą wysokość i szybki, krótki ruch | Zaciskanie, blokowanie, wypychacze | Nie zastąpi napędu do długiego przesuwu |
Festo podaje, że kompaktowe cylindry z grupy ISO 21287 mogą zajmować nawet o 50% mniej miejsca niż porównywalne rozwiązania zgodne z ISO 15552. To dobrze pokazuje, że przy ciasnej zabudowie sama siła nie wystarczy, bo czasem wygrywa po prostu mniejszy korpus.
W praktyce spotyka się też krótkoskokowe rozwiązania, w których skok zaczyna się już od 2,5 mm. Taki napęd przydaje się tam, gdzie potrzebujesz precyzyjnego, małego ruchu dociskowego, a nie dużego przesuwu. To detal, ale właśnie takie detale zwykle rozstrzygają, czy mechanizm będzie pracował pewnie, czy będzie się męczył od pierwszego dnia.
Beztłoczyskowe, tandemowe i prowadzone rozwiązania do trudniejszych zadań
Gdy zwykły siłownik z tłoczyskiem przestaje wystarczać, sięga się po konstrukcje specjalne. To nie są egzotyczne ciekawostki, tylko sensowne odpowiedzi na konkretne problemy: długi skok, brak miejsca na wysunięte tłoczysko, duże obciążenie boczne albo potrzeba większej siły bez zwiększania średnicy.
Siłowniki beztłoczyskowe
W siłownikach beztłoczyskowych ruch roboczy przenoszony jest bez klasycznego zewnętrznego tłoczyska, więc zyskujesz znacznie krótszą zabudowę przy dłuższym skoku. To bardzo dobre rozwiązanie do transportu detali, przesuwu wzdłuż stołu, prowadzenia wąskich modułów i wszędzie tam, gdzie standardowy cylinder po prostu wystawałby za daleko.
W wersjach magnetycznych siła przenoszona jest przez sprzężenie magnetyczne, a w mechanicznych przez połączenie mechaniczne. Festo wskazuje, że tego typu napędy potrafią skrócić wymagany montaż w porównaniu z podobnymi siłownikami tłoczyskowymi, co w realnym projekcie często robi większą różnicę niż sama wartość siły.
Siłowniki tandemowe
Jeśli potrzebujesz większego nacisku, ale nie możesz już zwiększyć średnicy lub miejsca montażowego, siłownik tandemowy bywa bardzo rozsądnym wyjściem. Dwa tłoki pracują tu wspólnie, żeby zwiększyć siłę przy zachowaniu względnie zwartej budowy.
Najczęściej widzę je w dociskach, prasach pomocniczych i zadaniach, w których ruch musi być mocny, ale niekoniecznie szybki. Trzeba jednak liczyć się z większym zużyciem powietrza i dłuższą konstrukcją całkowitą, więc to nie jest darmowy wzrost siły.
Przeczytaj również: Zespół przygotowania powietrza - Dobór i montaż w warsztacie
Siłowniki z prowadnicą
SMC opisuje siłowniki prowadzone jako rozwiązania pod duże obciążenia boczne, a to bardzo dobrze oddaje ich rolę. Kiedy detal nie idzie idealnie osiowo, a napęd ma jeszcze podnosić, przytrzymywać albo zatrzymywać element, zwykły cylinder szybko zaczyna dostawać w kość.
Wersje prowadzone mają dodatkowe prowadnice, które stabilizują ruch, ograniczają obrót i chronią sam siłownik przed bocznym przeciążeniem. To szczególnie ważne przy podnoszeniu detali, zatrzymywaniu ruchu i w mechanizmach, w których element roboczy nie jest prowadzony idealnie po jednej osi.
| Typ specjalny | Największa zaleta | Najlepsze zastosowanie | Typowy kompromis |
|---|---|---|---|
| Beztłoczyskowy | Długi skok przy małej zabudowie | Transport, przesuw, wąskie stanowiska | Bardziej złożona konstrukcja |
| Tandemowy | Większa siła bez dużego wzrostu średnicy | Docisk, prasowanie, mocne blokady | Większe zużycie powietrza |
| Z prowadnicą | Odporność na siły boczne i brak obrotu | Podnoszenie, zatrzymywanie, pozycjonowanie | Większa masa i koszt |
Właśnie tutaj widać, że dobór siłownika to nie tylko kwestia „mocniejszy czy słabszy”, ale raczej odpowiedź na pytanie, jak naprawdę pracuje mechanika wokół niego. To prowadzi do najpraktyczniejszej części całego tematu, czyli samego doboru.
Jak dobrać właściwy model bez przestrzelenia parametrów
Ja dobieram napęd według kolejności, a nie według intuicji. Najpierw określam zadanie ruchu, potem warunki montażu, a dopiero na końcu przeglądam konkretne serie i średnice. Taki porządek zwykle oszczędza najwięcej błędów.
- Ustal, co siłownik ma robić: pchać, dociskać, ciągnąć, podnosić czy tylko ustawiać detal.
- Policz wymaganą siłę i zostaw zapas, zwykle 20-30%, bo układ nie pracuje w idealnych warunkach.
- Sprawdź skok i realną przestrzeń montażową, nie tylko miejsce „na papierze”.
- Oceń obciążenia boczne. Jeśli występują, rozważ prowadzenie zamiast mocniejszego tłoczyska.
- Zdecyduj, czy potrzebujesz powrotu sprężynowego, czy aktywnego sterowania w obu kierunkach.
- Dobierz amortyzację końcową, jeśli ruch ma być częsty, szybki albo ma kończyć się bez uderzeń.
- Sprawdź, czy potrzebujesz czujników położenia, bo nie każdy model jest do tego równie wygodny.
W praktyce ważna jest też jakość sprężonego powietrza. Zabrudzenia, woda i niestabilne ciśnienie szybko skracają żywotność uszczelnień oraz pogarszają płynność ruchu. To nie jest drobiazg serwisowy, tylko jedna z głównych przyczyn tego, że siłownik „niby działa”, ale pracuje topornie i nierówno.
Jeśli układ ma pracować często, zwracam uwagę na stabilność prędkości i możliwość regulacji dławienia. Przy zbyt szybkim cyklu nawet dobry cylinder zaczyna dobijać, grzać się i męczyć mechanikę współpracującą. Lepiej więc dobrać rozwiązanie z rezerwą niż walczyć później z objawami źle ustawionego napędu.
Najczęstsze błędy, które psują dobry wybór
Najwięcej problemów nie bierze się z samego siłownika, tylko z otoczenia, w którym ma pracować. Mechanika jest często ostrzejsza niż się wydaje, a cylinder, który w katalogu wygląda dobrze, w praktyce potrafi nie wytrzymać prostych błędów montażowych.
- Dobór bez zapasu siły, czyli liczenie na to, że ciśnienie „załatwi sprawę”.
- Ignorowanie różnicy między siłą wysuwu i cofania w wersji dwustronnej.
- Stosowanie zwykłego siłownika tam, gdzie występuje wyraźne obciążenie boczne.
- Brak amortyzacji lub zbyt agresywna prędkość końcowa.
- Montowanie czujników położenia bez sprawdzenia, czy tłok jest do tego przygotowany.
- Praca na zanieczyszczonym, wilgotnym lub niestabilnym powietrzu.
- Wybór zbyt dużego gabarytu tam, gdzie wystarczyłby model kompaktowy.
Najprostsza zasada, którą stosuję w praktyce, brzmi tak: jeśli siłownik ma dźwigać albo prowadzić detal, musi mieć wsparcie konstrukcyjne. Jeśli ma tylko wykonać krótki ruch pomocniczy, nie ma sensu sztucznie go przewymiarowywać. Przewymiarowanie nie zawsze szkodzi od razu, ale zwykle utrudnia montaż, zwiększa zużycie powietrza i podnosi koszt całego układu.
Najkrótsza droga do trafionego wyboru w warsztacie i automatyce
Jeżeli chcesz szybko zawęzić wybór, zacznij od scenariusza pracy, a nie od nazwy modelu. Do prostego docisku w ciasnej obudowie zwykle wystarczy kompaktowy albo jednostronny napęd. Do ruchu w obu kierunkach i bardziej przewidywalnej pracy lepszy będzie wariant dwustronny. Do długiego skoku w ograniczonej przestrzeni patrzyłbym na rozwiązania beztłoczyskowe, a przy obciążeniu bocznym od razu brałbym pod uwagę prowadzenie.
Jeśli zależy ci na większej sile bez rozbudowy całej konstrukcji, tandem jest sensowną opcją, ale nie zastąpi dobrze zaprojektowanej mechaniki. I właśnie to jest najważniejszy wniosek z całego tematu: dobry siłownik nie jest tym, który wygląda najpoważniej w katalogu, tylko tym, który najlepiej pasuje do zadania, przestrzeni i obciążeń konkretnego stanowiska.
