W układach pneumatycznych i hydraulicznych o jakości pracy bardzo często decyduje nie sam siłownik, lecz to, jak kontrolowany jest przepływ medium. Taki mały element jak zawór dławiąco zwrotny pozwala spowolnić ruch w jednym kierunku i odblokować swobodny powrót w drugim, dzięki czemu można lepiej ustawić tempo pracy, ograniczyć szarpnięcia i poprawić powtarzalność. W warsztacie ma to znaczenie zwłaszcza tam, gdzie pneumatyka zasila dociski, podajniki, prowadnice albo proste automatyzacje DIY.
Najważniejsze informacje o regulacji przepływu w pneumatyce i hydraulice
- To połączenie dławika i zaworu zwrotnego: przepływ jest regulowany w jedną stronę, a w drugą biegnie swobodnie.
- Najczęściej służy do sterowania prędkością siłowników, a nie do zwiększania ich mocy.
- W pneumatyce szczególnie ważny jest wybór między dławieniem na dopływie a na wylocie.
- W warsztacie sprawdza się głównie przy dociskach, przesuwach, podajnikach i pomocniczych obwodach pneumatycznych.
- Dobór zaczynam od medium, zakresu ciśnienia, przepływu i sposobu montażu, a dopiero potem patrzę na cenę.
- Zbyt mocne zdławienie albo montaż w złym miejscu potrafią popsuć płynność ruchu bardziej niż słaby siłownik.
Jak działa zawór dławiąco-zwrotny i dlaczego nie zastępuje zwykłego zwrotnego

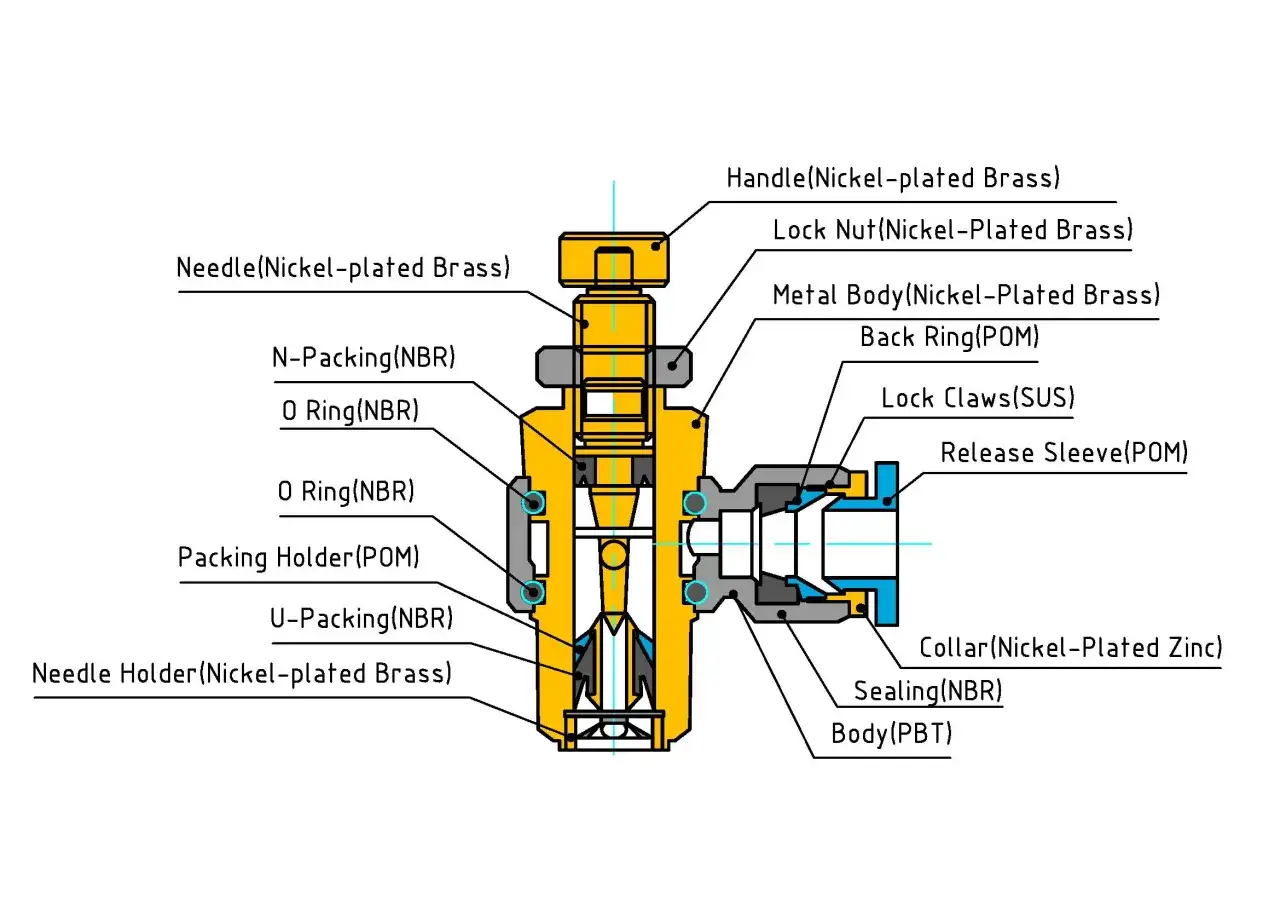

W praktyce to dwa elementy zamknięte w jednej obudowie. W jednym kierunku medium przechodzi przez regulowaną szczelinę, więc mogę precyzyjnie ograniczyć przepływ. W drugim kierunku otwiera się obejście zwrotne i czynnik płynie niemal bez oporu. Dzięki temu jedna faza ruchu może być spowolniona, a druga pozostać szybka.
To właśnie odróżnia ten element od klasycznego zaworu zwrotnego, który tylko blokuje cofanie medium. Tutaj dochodzi jeszcze kontrola prędkości. W pneumatyce oznacza to przede wszystkim lepsze panowanie nad ruchem tłoczyska, a w hydraulice nad przepływem oleju do siłowników, zacisków czy prostych układów roboczych. Ja traktuję go jako narzędzie do ujarzmiania dynamiki obiegu, nie jako sposób na naprawę źle dobranego siłownika.
Warto pamiętać o jednym: taki zawór nie tworzy ciśnienia i nie podnosi wydajności układu. On tylko steruje przepływem, więc jeśli całość ma pracować stabilnie, równie ważne są średnica przewodu, jakość medium i miejsce montażu. To prowadzi wprost do pytania, gdzie taki element naprawdę daje największy efekt.
Gdzie ten element sprawdza się w warsztacie i przy pneumatyce narzędziowej
W samej wkrętarce akumulatorowej czy szlifierce elektrycznej taki zawór oczywiście nie ma zastosowania. W warsztacie pojawia się jednak wszędzie tam, gdzie urządzenia elektryczne współpracują z pneumatycznym osprzętem albo gdzie pneumatyka odpowiada za ruch pomocniczy. I właśnie w takich układach różnica w działaniu bywa bardzo wyraźna.
| Przykład warsztatowy | Po co go stosuję | Efekt w praktyce |
|---|---|---|
| Docisk pneumatyczny przy stole montażowym | Żeby element dociskał z przewidywalną prędkością, bez gwałtownego uderzenia | Lepsza powtarzalność i mniejsze ryzyko uszkodzenia detalu |
| Podajnik, popychacz, przesuw prowadnicy | Żeby ruch był równy i łatwiejszy do ustawienia | Mniej szarpania i mniej regulacji po uruchomieniu |
| Pneumatyczna osłona, blokada lub klapa | Żeby ograniczyć tempo otwierania lub zamykania | Cichsza praca i łagodniejszy start ruchu |
| Stanowisko z elektronarzędziami i pneumatycznym osprzętem | Żeby sterować dociskiem, wysuwem albo odjazdem elementów pomocniczych | Wygodniejsza obsługa i lepsza kontrola procesu |
| Prosta prasa, zacisk lub moduł DIY | Żeby ograniczyć tempo pracy siłownika bez komplikowania całego układu | Tańsze i prostsze rozwiązanie niż rozbudowany regulator |
W hydraulice zastosowanie jest podobne, tylko stawka jest wyższa, bo ciśnienia i siły też rosną. W katalogach spotyka się rozwiązania do kilku barów w pneumatyce i znacznie wyższych wartości w hydraulice, więc nie ma sensu dobierać ich „na oko”. Właśnie dlatego dobór zaczynam zawsze od odpowiedzi na pytanie, jaki ruch ma być naprawdę kontrolowany.
Jak dobrać wersję do zadania
Najważniejsza decyzja dotyczy tego, która strona przepływu ma być dławiąca. W pneumatyce zwykle najpierw patrzę na zachowanie siłownika pod obciążeniem, a dopiero potem na wygodę montażu. To prostsze niż brzmi, bo kilka parametrów rozstrzyga większość przypadków.
| Wersja | Kiedy ją wybieram | Na co uważam |
|---|---|---|
| Dławienie na wylocie | Gdy chcę stabilniej kontrolować prędkość siłownika i łagodzić ruch pod obciążeniem | Zbyt mocne zdławienie może spowolnić ruch bardziej, niż potrzeba, i utrudnić płynność pracy |
| Dławienie na dopływie | Gdy potrzebuję łagodniejszego startu i układ dobrze znosi taki sposób regulacji | Przy zmiennym obciążeniu ruch bywa mniej równy niż przy regulacji na wylocie |

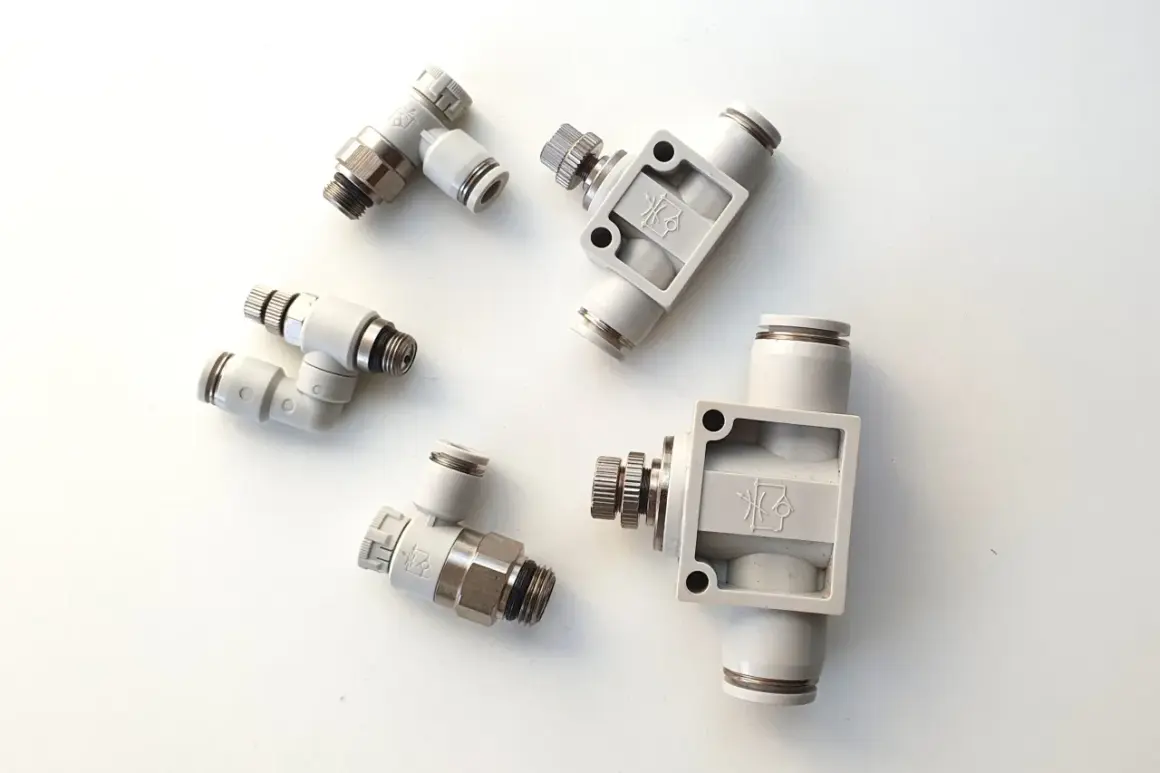

| Wersja wtykowa | Gdy liczy się szybki montaż na przewodzie i prosta obsługa | Trzeba pilnować średnicy rurki i poprawnego wsunięcia przewodu |
| Wersja gwintowana | Gdy układ ma być sztywny, trwały i odporny na przypadkowe poruszenie przewodu | Wymaga dobrego uszczelnienia i sensownego miejsca na zabudowę |
| Wersja do hydrauliki | Gdy pracuję na oleju i wyższych ciśnieniach | Materiał korpusu i uszczelnień musi pasować do medium oraz temperatury |
Gdy dobieram taki element, patrzę też na trzy rzeczy techniczne: zakres ciśnienia, przepływ nominalny i średnicę przyłącza. W praktyce katalogi pokazują bardzo różne wartości, od kilkudziesięciu do kilkuset litrów na minutę w pneumatyce, a w hydraulice nawet rozwiązania do kilku tysięcy psi. To nie są liczby do zapamiętania, tylko sygnał, że każdy układ ma własne ograniczenia. Dopiero po takim odsianiu opcji ma sens przejść do montażu i regulacji.
Jak go zamontować i ustawić, żeby siłownik nie szarpał
Największą różnicę robi miejsce montażu. Zwykle chcę, aby element znalazł się jak najbliżej siłownika, bo wtedy reakcja układu jest bardziej przewidywalna. Przy dłuższym przewodzie lub montażu daleko od cylindra układ zaczyna zachowywać się mniej stabilnie, szczególnie przy zmiennym obciążeniu.
- Zacznij od pełniejszego otwarcia regulacji, a nie od mocnego dławienia.
- Sprawdź kierunek przepływu zgodny ze strzałką lub oznaczeniem producenta.
- Wykonaj kilka pełnych cykli pracy pod normalnym obciążeniem.
- Zamykaj regulację stopniowo, zwykle po niewielkim fragmencie obrotu, i obserwuj zmianę.
- Jeśli ruch jest dobry w jedną stronę, a zbyt wolny w drugą, rozważ drugi element dla niezależnej regulacji obu kierunków.
- Dbaj o filtrację i osuszanie medium, bo zabrudzenia i kondensat szybko psują precyzję ustawienia.
Przy siłownikach dwustronnego działania często stosuję dwa takie elementy, po jednym dla każdego kierunku. Dzięki temu mogę ustawić wysuw i powrót osobno, co ma znaczenie zwłaszcza w prostych maszynach warsztatowych, gdzie jedna strona ma działać szybko, a druga ma pracować delikatnie. Jeśli ruch nadal nie jest równy, problem zwykle leży już nie w samym zaworze, tylko w błędach montażowych albo w układzie.
Najczęstsze błędy i kiedy lepiej wybrać inne rozwiązanie
Najgorszy scenariusz to sytuacja, w której ktoś zakłada ten element po prostu po to, żeby „coś spowolnić”. To za mało. W praktyce muszę wiedzieć, co dokładnie kontroluję, bo inaczej zawór zacznie maskować problem zamiast go rozwiązywać.
| Co widzę | Najczęstsza przyczyna | Lepsze rozwiązanie |
|---|---|---|
| Siłownik rusza skokami | Za mocne zdławienie albo montaż zbyt daleko od cylindra | Poluzować regulację i przenieść element bliżej siłownika |
| Powrót jest zbyt wolny | Zdławiona została niewłaściwa strona przepływu | Odwrócić kierunek pracy lub wybrać inną konfigurację |
| Układ nie utrzymuje obciążenia | To nie jest problem regulacji przepływu, tylko blokady ruchu | Potrzebny jest zawór zwrotny sterowany albo hamujący, a nie zwykły dławik |
| Prędkość zmienia się przy obciążeniu | W hydraulice lub przy większych zmianach siły zwykła regulacja przepływu bywa zbyt prosta | Warto rozważyć regulator kompensowany ciśnieniowo |
| Zawór pracuje nierówno lub „pływa” | Zabrudzenie, kondensat, zbyt mały przepływ albo zużycie elementu regulacyjnego | Sprawdzić filtrację, medium i stan uszczelnień |
Tu właśnie wychodzi różnica między dobrym doborem a przypadkowym zakupem. Jeśli potrzebuję tylko prostego ograniczenia przepływu, ten element jest świetny. Jeśli jednak muszę utrzymać ciężar, ustabilizować ruch pod zmiennym obciążeniem albo zapewnić bardzo dokładną prędkość w hydraulice, sama regulacja dławieniem już nie wystarczy. Kiedy to rozdzielisz, decyzja zakupowa staje się dużo prostsza.
Co sprawdzam na karcie katalogowej przed zakupem
Przed zakupem patrzę nie na samą nazwę, ale na kilka konkretów. W małym warsztatowym układzie to one decydują, czy zawór będzie pomocny, czy tylko doda opór i komplikacje.
- Medium robocze - powietrze, olej, a czasem także inne ciecze; materiał uszczelek musi pasować do pracy układu.
- Zakres ciśnienia - w pneumatyce zwykle wystarczają wartości rzędu 0,2-10 bar, ale w hydraulice trzeba patrzeć dużo wyżej.
- Przepływ nominalny - zbyt mały przepływ od razu ogranicza ruch i zmusza do ciągłego „dokręcania” ustawienia.
- Sposób montażu - gwintowany, wtykowy, kątowy lub inny, zależnie od miejsca w zabudowie.
- Łatwość regulacji - śruba, pokrętło czy gniazdo na narzędzie; w warsztacie liczy się także wygoda powtarzalnego ustawienia.
Jeśli mam prosty układ pneumatyczny w warsztacie, wybieram zwykle model z czytelną regulacją, jasnym oznaczeniem kierunku przepływu i montażem możliwie blisko siłownika. To niewielki element, ale potrafi wyraźnie poprawić kulturę pracy całego zestawu, a przy kilku takich punktach w jednym układzie różnica jest od razu odczuwalna.
