Średnica otworu pod gwint - Tabela i praktyczne porady

Dobór średnicy pod gwint decyduje o tym, czy śruba wejdzie płynnie, czy gwintownik zacznie walczyć z materiałem od pierwszego obrotu. W tym tekście pokazuję, jak czytać oznaczenia gwintów metrycznych, jak policzyć średnicę otworu i kiedy trzymać się tabeli, a kiedy świadomie ją skorygować. Dorzucam też praktyczną ściągę do warsztatu, żeby decyzja nie kończyła się zgadywaniem przy imadle.

Jak czytać oznaczenie gwintu metrycznego

W oznaczeniu typu M10 x 1,5 litera M mówi, że chodzi o gwint metryczny, pierwsza liczba oznacza średnicę nominalną, a druga skok, czyli odległość między zwojami. Jeśli widzę samo M8, traktuję to jako gwint zwykły z typowym skokiem dla danej średnicy. Do otworu pod gwint nie liczę więc „na oko”, tylko biorę prosty wzór: średnica otworu = średnica nominalna gwintu - skok.

Przykład jest bardzo praktyczny: dla M8 x 1,25 wychodzi 6,75 mm, więc w warsztacie sięgam po wiertło 6,8 mm. Dla M10 x 1,5 dostaję 8,5 mm, a dla M12 x 1,75 około 10,25 mm, czyli najbliższe 10,2 mm. Ten wzór działa świetnie jako punkt startowy, bo pozwala od razu odsiać błędny rozmiar i dopiero potem patrzeć na materiał, narzędzie oraz głębokość otworu.

Ja zaczynam właśnie od skoku, a dopiero później od samej średnicy śruby. Kiedy ta logika jest już jasna, gotowa tabela staje się dużo prostsza w użyciu.

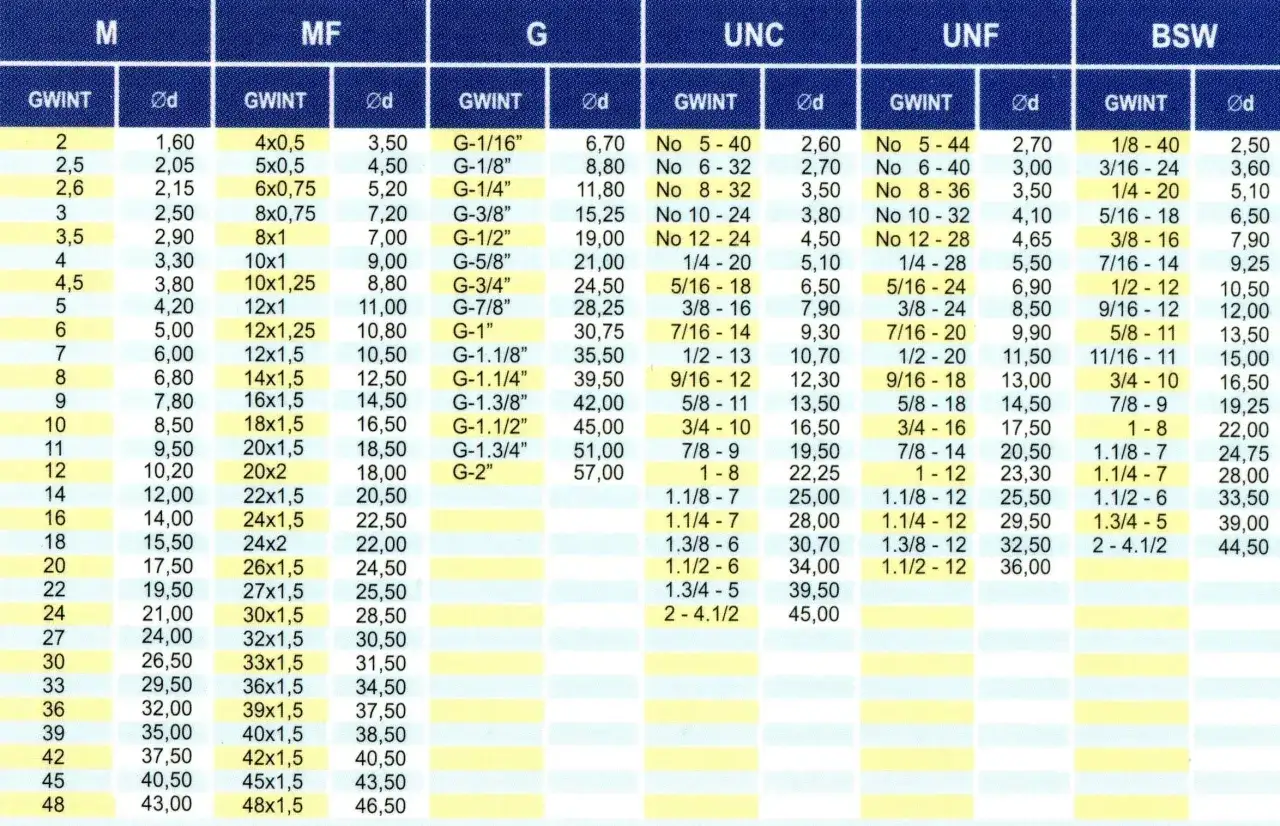

Gotowa tabela, z której korzystam w warsztacie

W praktyce najczęściej chodzi o gotową tabelę otworów pod gwinty metryczne, więc od tego zaczynam. Poniższe wartości traktuję jako sprawdzony punkt wyjścia dla gwintów wewnętrznych 6H i standardowych wierteł metrycznych. Kolumna „obliczeniowa” pokazuje czystą matematykę, a „praktyczne wiertło” to najbliższy dostępny rozmiar z serii narzędzi.

Przy bardzo małych gwintach zasada pozostaje taka sama: M1,2 zwykle idzie na 0,95 mm, M1,4 na 1,1 mm, a M1,6 na 1,25 mm. Nie zgaduję też przy drobnozwojnych rozmiarach, bo tam już sam zapis gwintu potrafi zmienić średnicę o kilka dziesiątych milimetra.

Jeśli Twojego rozmiaru nie ma w tabeli, nie zgaduję. Biorę średnicę nominalną, odejmuję skok i sprawdzam najbliższe wiertło z serii metrycznej. To dokładnie ta sama logika, tylko bez zbędnego szukania gotowej pozycji w katalogu.

Kiedy warto skorygować średnicę otworu

Nie trzymam się tabeli bezrefleksyjnie, bo w praktyce materiał i rodzaj narzędzia mają znaczenie równie duże jak sam rozmiar gwintu. W twardszej stali, przy małej średnicy albo przy ręcznym gwintowaniu zbyt ciasny otwór od razu podnosi moment i zwiększa ryzyko urwania gwintownika. Z kolei w miękkim aluminium czy tworzywie zbyt duży otwór szybko daje luźne połączenie. Jeśli używasz gwintownika wygniatającego, czyli narzędzia formującego gwint bez wióra, standardowa tabela do gwintownika skrawającego już nie obowiązuje.

To właśnie ta sekcja najczęściej oszczędza mi poprawki. Sama średnica to jedno, ale jeśli materiał jest trudny albo otwór ma pracować na granicy wytrzymałości, drobna korekta daje lepszy efekt niż sztywne trzymanie jednej liczby.

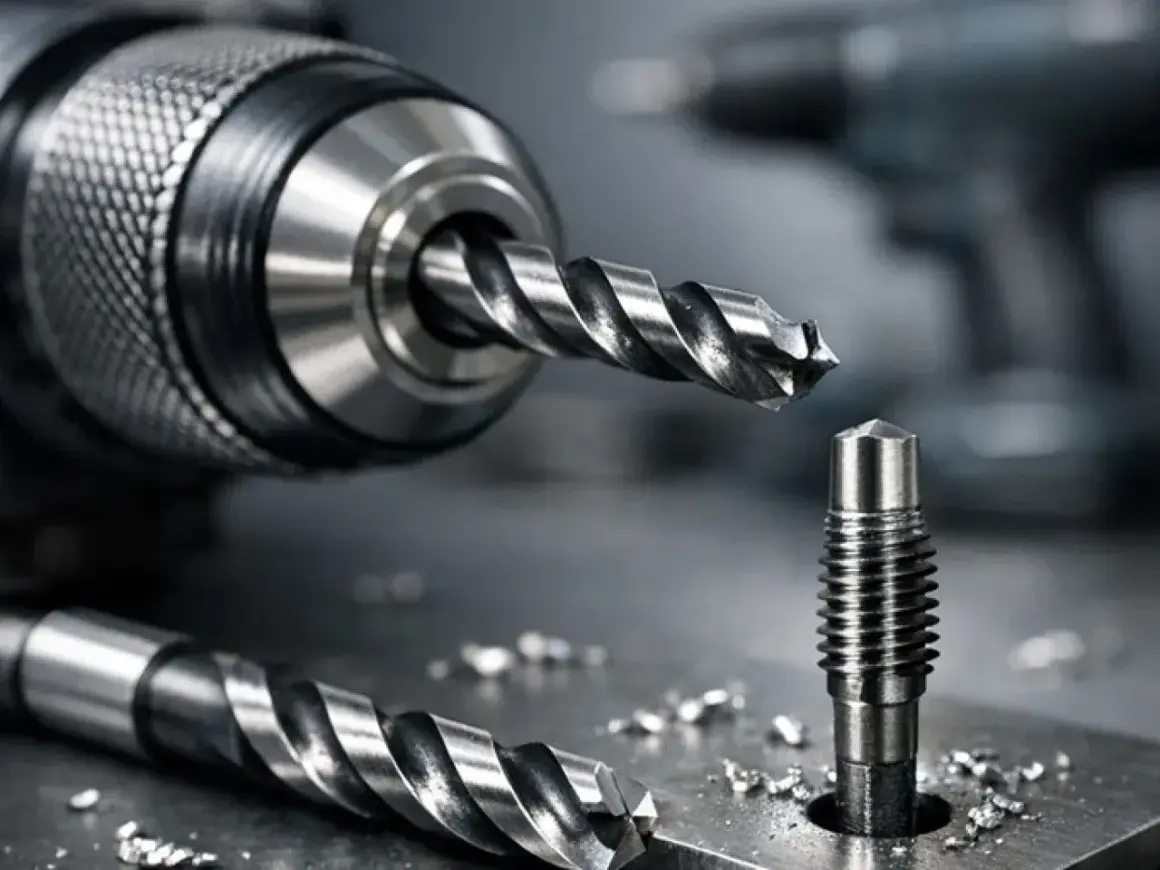

Jak wykonać otwór, żeby gwintownik pracował lekko

1. Najpierw identyfikuję gwint i skok. Bez tego łatwo pomylić M10 x 1,5 z M10 x 1,25, a to już inna średnica otworu.
2. Wyznaczam środek i stabilizuję detal. Nawet dobre wiertło nie pomoże, jeśli otwór ucieknie na bok.
3. Wiercę prostopadle do powierzchni. Krzywy otwór kończy się krzywym gwintem, a gwintownik nie lubi pracy pod kątem.
4. Robię lekką fazę wejściową. Niewielkie sfazowanie pomaga gwintownikowi złapać osiowo i ogranicza zadzior na krawędzi.
5. Usuwam gratu. To drobiazg, ale właśnie gratu najczęściej psują pierwszy obrót narzędzia.
6. Stosuję smar lub chłodziwo. W stali i nierdzewce to nie jest detal kosmetyczny, tylko realna ochrona narzędzia.
7. Gwintuję spokojnie, z kontrolą osi. Przy gwintowaniu ręcznym co jakiś czas cofam narzędzie, żeby urwać wiór i odciążyć zęby.
8. W otworze ślepym zostawiam zapas głębokości. Gwint ma się skończyć tam, gdzie trzeba, a nie tam, gdzie kończy się miejsce na narzędzie.

Największą różnicę robi nie samo narzędzie, tylko ustawienie osi, odprowadzenie wióra i to, czy otwór został przygotowany bez pośpiechu. Kiedy te trzy rzeczy są dopięte, gwintowanie przestaje być loterią.

Najczęstsze błędy, które psują gwint

• Mylenie skoku. M10 nie zawsze oznacza to samo w praktyce, bo M10 x 1,5 i M10 x 1,25 wymagają innych wierteł.
• Branie wiertła „z pamięci”. 6,8 mm to nie 7,0 mm, a ta różnica już czuć przy nacinaniu gwintu.
• Ignorowanie materiału. To, co działa w aluminium, nie zawsze sprawdzi się w nierdzewce albo w stali hartowanej.
• Brak fazy wejściowej. Bez lekkiego sfazowania gwintownik łatwiej łapie krzywo i zostawia zadzior na krawędzi.
• Zbyt mała głębokość w otworze ślepym. Ostatnie zwoje wychodzą niedoformowane, a śruba nie dochodzi do pełnej głębokości.
• Traktowanie wygniataka jak zwykłego gwintownika. To dwa różne narzędzia i wymagają innej średnicy otworu.
• Brak smarowania. Szczególnie w stali i nierdzewce to prosty sposób na zatarcie narzędzia i gorszą powierzchnię gwintu.

Kiedy te błędy odfiltrujesz, zostaje już tylko szybka ściąga do pamiętania. I właśnie ona najczęściej wygrywa z kartką pełną przypadkowych notatek.

Ściąga, którą trzymam pod ręką przy gwintowaniu

• M3 wiercę na 2,5 mm.
• M4 wiercę na 3,3 mm.
• M5 wiercę na 4,2 mm.
• M6 wiercę na 5,0 mm.
• M8 wiercę na 6,8 mm.
• M10 wiercę na 8,5 mm.
• M12 wiercę na 10,2 mm.
• M14 wiercę na 12,0 mm.
• M16 wiercę na 14,0 mm.
• M20 wiercę na 17,5 mm.

Jeśli pracuję poza tym zestawem, wracam do wzoru, sprawdzam skok i dopiero potem dobieram wiertło z najbliższej serii. To banalne, ale właśnie ta banalność najczęściej ratuje gwint przed luzem, zacięciem albo urwanym narzędziem.
