Sprężone powietrze daje w warsztacie dużą wygodę, ale tylko wtedy, gdy przepływ jest dobrze kontrolowany. Ten tekst porządkuje najważniejsze rodzaje zaworów pneumatycznych, pokazuje jak odczytywać ich oznaczenia i podpowiada, który wariant wybrać do konkretnych zadań przy siłownikach, narzędziach i prostych układach automatyki. W praktyce źle dobrany zawór potrafi spowolnić pracę, wprowadzić spadki ciśnienia i rozjechać powtarzalność całego układu.
Najważniejsze rzeczy, które warto zapamiętać
- W oznaczeniu zaworu pierwsza liczba mówi o liczbie portów, a druga o liczbie położeń.
- Do prostego odcinania i otwierania linii służą zawory 2/2.
- Do siłowników jednostronnego działania najczęściej wybiera się 3/2, a do dwustronnego 5/2 lub 5/3.
- Symbol na schemacie pokazuje funkcję zaworu, a nie jego wygląd ani rozmiar obudowy.
- Najczęstszy błąd to dobór elementu o zbyt małym przepływie albo z niewłaściwym położeniem neutralnym.
- W warsztacie liczy się nie tylko sam zawór, ale też sposób sterowania, średnica portów i jakość przygotowania powietrza.
Jak działa zawór w układzie pneumatycznym
Zawór pneumatyczny traktuję jak przełącznik dla sprężonego powietrza. Otwiera drogę, zamyka ją albo kieruje strumień do innego portu. W typowym opisie liczą się dwa parametry: liczba portów i liczba położeń. Port to przyłącze, a położenie to ustawienie wewnętrznego elementu roboczego, zwykle suwaka albo grzybka.
W praktyce zawory pełnią różne role. Jedne mają tylko odciąć zasilanie, inne uruchomić siłownik, jeszcze inne sterują ruchem tam i z powrotem. Nie wolno mylić zaworu rozdzielającego z dławikiem, bo dławik reguluje natężenie przepływu, czyli prędkość ruchu siłownika, a zawór decyduje, dokąd powietrze ma popłynąć. To rozróżnienie jest ważne zwłaszcza przy narzędziach pneumatycznych i prostych stanowiskach montażowych.
Jeżeli dobrze rozumiesz tę podstawę, czytanie schematów staje się dużo prostsze, a z symboliki można wyciągnąć więcej niż tylko nazwę z katalogu. Żeby to zrobić bez zgadywania, trzeba najpierw nauczyć się prostych reguł oznaczeń.
Jak czytać oznaczenia na schemacie
Jeśli umiesz odczytać symbol, katalog przestaje być zgadywanką. Zapis 3/2 oznacza trzy porty i dwa położenia, a 5/3 pięć portów i trzy położenia. Taki zapis od razu mówi mi, czy zawór nadaje się do prostego otwierania linii, czy do sterowania ruchem siłownika.
- Prostokąty pokazują położenia zaworu.
- Linie oznaczają kanały przepływu.
- Strzałki pokazują kierunek powietrza.
- Znak T wskazuje port zamknięty.
- Numery portów pomagają podłączyć zasilanie, wyjście robocze i odpowietrzenie.
W praktyce zwracam też uwagę na oznaczenia NC i NO. NC, czyli normally closed, oznacza, że bez sterowania zawór jest zamknięty. NO, czyli normally open, działa odwrotnie. To niby detal, ale właśnie on decyduje, co stanie się z układem po zaniku sygnału albo po wyłączeniu zasilania.
Gdy ta logika jest jasna, łatwiej przejść do tego, które warianty są naprawdę użyteczne w warsztacie i przy prostych układach pneumatycznych.
Najczęściej spotykane typy i gdzie mają sens
W codziennej praktyce najczęściej wracają zawory 2/2, 3/2, 5/2 i 5/3. Każdy z nich robi coś trochę innego, więc nie da się ich traktować jako zamienników. Poniższa tabela pokazuje różnice bez zbędnego skrótu myślowego.
| Typ zaworu | Co robi | Gdzie sprawdza się najlepiej | Ograniczenia |
|---|---|---|---|
| 2/2 | Otwiera albo zamyka jedną linię przepływu | Odcinanie zasilania, proste układy on/off, linie próżniowe lub pomocnicze | Nie steruje ruchem tam i z powrotem |
| 3/2 | Ma zasilanie, wyjście robocze i odpowietrzenie | Siłowniki jednostronnego działania, sygnały sterujące, proste funkcje pilota | Obsługuje tylko jeden tor roboczy |
| 5/2 | Przełącza przepływ między dwoma wyjściami roboczymi | Siłowniki dwustronnego działania, przesuwy, dociski, niewielka automatyka stanowiskowa | Wymaga sensownego doboru przepływu i odpowietrzenia |
| 5/3 | Jak 5/2, ale z trzecim położeniem środkowym | Gdy potrzebujesz pozycji neutralnej, zatrzymania lub odciążenia układu | Środek trzeba dobrać świadomie, bo od tego zależy zachowanie siłownika |
| 4/2 | Ma cztery porty i dwa położenia | Starsze lub bardziej kompaktowe układy, czasem rozwiązania specjalne | Mniej elastyczny niż 5/2, dlatego w warsztacie spotyka się go rzadziej |
Przy zaworach 5/3 kluczowe jest położenie środkowe. Center closed blokuje obie drogi robocze, więc siłownik może utrzymać pozycję, ale tylko do momentu, w którym nie zacznie uciekać powietrze przez nieszczelności. Center exhausted odpowietrza układ, co bywa bezpieczniejsze. Center pressurized utrzymuje ciśnienie po obu stronach i daje inne zachowanie, ale nie jest to wybór „na ślepo”.
W praktyce właśnie tu najłatwiej popełnić błąd: dwa zawory mogą wyglądać podobnie na schemacie, a pozycja neutralna całkowicie zmieni sposób pracy maszyny. Sam typ kanałów to więc nie wszystko, bo zawór trzeba jeszcze sensownie uruchomić.

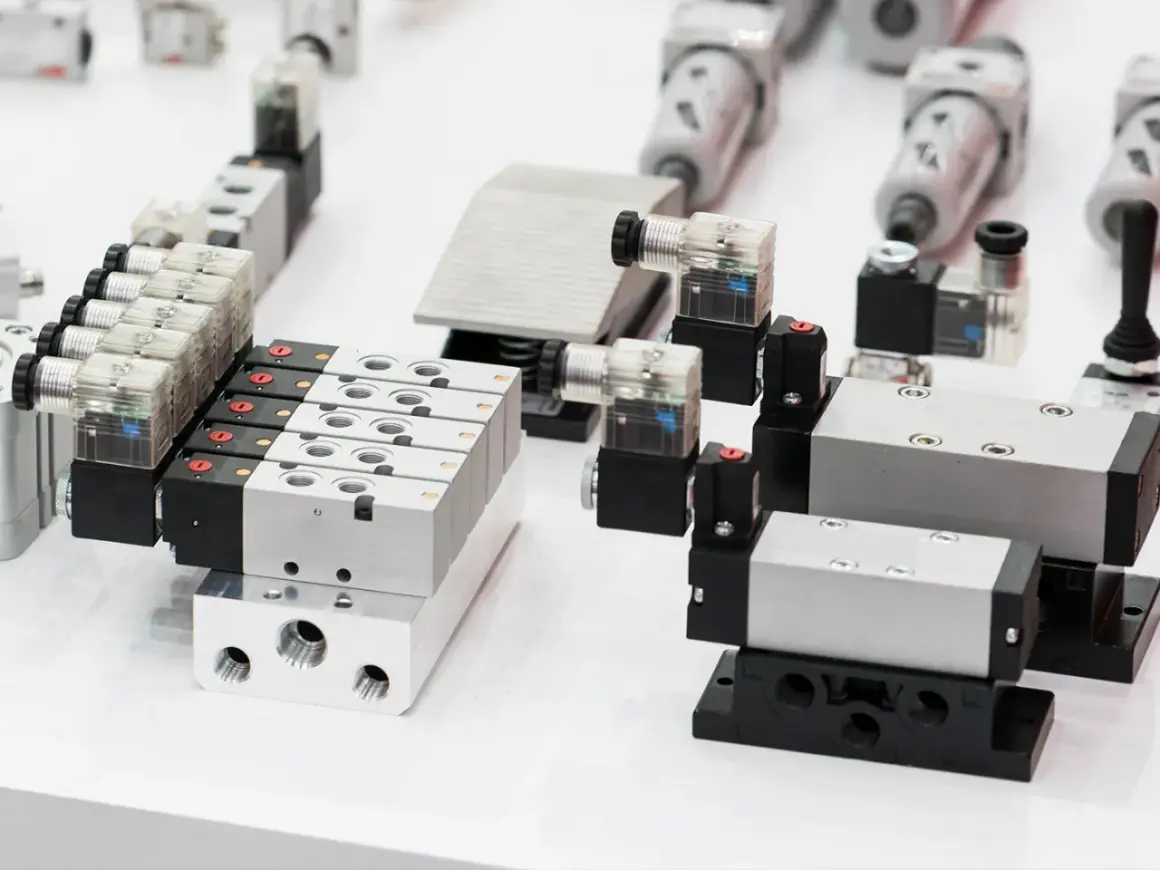

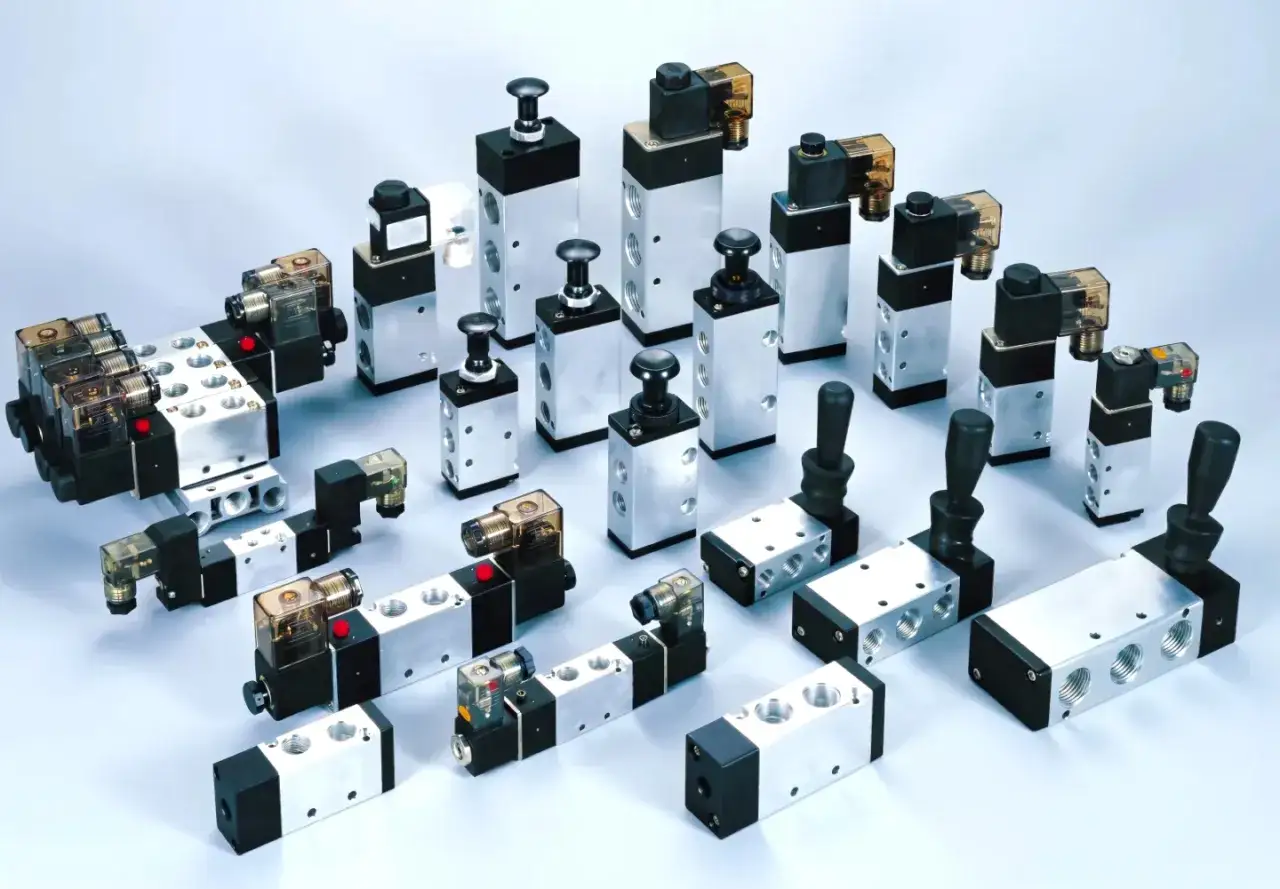

Sposób sterowania bywa ważniejszy niż sam korpus
Gdy dobieram zawór do stanowiska, zaczynam nie od marki, ale od pytania, kto ma nim sterować. Ręka operatora, krzywka na maszynie, cewka elektromagnetyczna czy sygnał pneumatyczny z innego elementu? To pytanie ustawia cały projekt.
| Sposób sterowania | Co daje | Kiedy wybieram | Na co uważam |
|---|---|---|---|
| Ręczne | Najprostsza obsługa i pełna kontrola operatora | Stanowiska testowe, proste testy, ręczne uruchamianie narzędzi lub docisków | Nie nadaje się do powtarzalnej automatyzacji bez udziału człowieka |
| Mechaniczne | Uruchomienie przez dźwignię, rolkę, popychacz albo krzywkę | Gdy ruch maszyny ma sam wyzwalać przełączenie | Wymaga dobrego ustawienia i odporności na zużycie |
| Elektromagnetyczne | Łatwe podłączenie do automatyki i sterownika | Najczęściej w nowocześniejszych układach i rozdzielniach 24 V DC | Trzeba pilnować napięcia, poboru mocy i warunków pracy cewki |
| Pneumatyczne lub pilotowe | Sygnał sterujący uruchamia większy zawór lub większy przepływ | Gdy liczy się odporność i chcesz sterować większym elementem małym sygnałem | Układ bywa wolniejszy i zależy od jakości powietrza sterującego |
W praktyce najwygodniejsze są rozwiązania elektromagnetyczne, ale nie zawsze najlepsze. Jeśli stanowisko jest proste, a operator ma ręcznie załączać przepływ do jednego narzędzia albo jednego siłownika, ręczny zawór bywa bardziej sensowny niż rozbudowana automatyka. Z kolei tam, gdzie jeden element ma uruchamiać drugi, pilot pneumatyczny potrafi być bardzo solidny i odporny na warunki pracy.
To prowadzi do najważniejszego pytania: jak dopasować zawór do konkretnego zastosowania, żeby układ działał szybko, pewnie i bez niepotrzebnych kompromisów?
Jak dobrać zawór do warsztatu i narzędzi pneumatycznych
Dobór zaczynam od funkcji, nie od katalogu. Najpierw pytam, czy zawór ma tylko odciąć powietrze, uruchomić siłownik jednostronny, sterować siłownikiem dwustronnym czy zapewnić pozycję neutralną. Dopiero potem patrzę na porty, przepływ i sposób montażu.| Sytuacja | Rozsądny wybór | Dlaczego to działa |
|---|---|---|
| Odcinanie zasilania narzędzia lub linii serwisowej | 2/2, zwykle w wersji NC | Najprostsze i najbardziej czytelne rozwiązanie do otwierania oraz zamykania przepływu |
| Siłownik jednostronnego działania, np. docisk albo prosty zacisk | 3/2 | Ma zasilanie, wyjście i odpowietrzenie, więc dobrze obsługuje powrót sprężyną |
| Siłownik dwustronnego działania, np. przesuw lub wysuw stołu | 5/2 | Zapewnia przełączanie między dwoma komorami siłownika |
| Układ ma się zatrzymać w określonej pozycji albo przejść w stan bezpieczny | 5/3 | Trzecie położenie daje neutralną logikę pracy, ale trzeba dobrać właściwy środek |
| Prosty test, serwis lub ręczne sterowanie stanowiskiem | Ręczny 2/2 albo 3/2 | Łatwy w użyciu i bezpośredni w działaniu |
Przy narzędziach pneumatycznych liczy się jeszcze jedna rzecz: przepływ nominalny i średnica całej drogi powietrza. Zawór może mieć poprawny symbol, ale jeśli przewód, szybkozłączka albo tłumik są zbyt wąskie, narzędzie pracuje ospale, a siłownik wolniej wraca. To właśnie widać potem jako „słaby kompresor”, choć winny bywa wcale nie kompresor, tylko zbyt ciasny element po drodze.
Warto też pamiętać, że zawór nie pracuje w próżni. Potrzebuje sensownego przygotowania powietrza, stabilnego ciśnienia i zgodności z resztą układu. Gdy tego brakuje, nawet dobry model zaczyna zachowywać się gorzej, niż sugeruje karta katalogowa.Najczęstsze błędy, które widzę przy doborze i montażu
Najwięcej problemów wynika nie z awarii, tylko z błędnego założenia, że „każdy zawór pneumatyczny zrobi podobną robotę”. W praktyce różnice są wyraźne, a kilka prostych pomyłek powtarza się wyjątkowo często.
- Dobór 3/2 zamiast 5/2 do siłownika dwustronnego. Efekt jest prosty: układ nie pracuje tak, jak powinien.
- Patrzenie tylko na symbol, bez sprawdzenia przepływu, średnicy przyłącza i realnej wydajności.
- Ignorowanie NC i NO. Po zaniku sygnału zawór robi coś innego, niż zakładał użytkownik.
- Przyduszony wydech przez zbyt mały tłumik albo wąską drogę odpowietrzania. To spowalnia pracę i podnosi opory.
- Brudne lub wilgotne powietrze, które przyspiesza zużycie uszczelnień i utrudnia pracę suwaka.
- Źle dobrane zasilanie cewki, szczególnie przy układach 24 V DC, gdzie łatwo pomylić wymagania instalacji.
Ja zawsze sprawdzam też, czy w praktyce nie problemem jest cały tor przepływu, a nie sam zawór. Czasem wystarczy wymiana szybkozłączki, poprawa odpowietrzenia albo lepszy filtr, żeby układ zaczął pracować wyraźnie pewniej. Zanim złożysz zamówienie, warto zrobić jeszcze krótką kontrolę parametrów.
Co jeszcze sprawdzam, zanim zawór trafi do stanowiska
Na końcu patrzę na kilka detali, które często decydują o tym, czy zawór będzie wygodny w serwisie i odporny na codzienną eksploatację. To nie są ozdobniki z katalogu, tylko rzeczy, które realnie skracają czas przestojów.
- Przepływ nominalny albo wykres przepływu, a nie tylko nazwa modelu.
- Zakres ciśnienia roboczego i to, czy układ pracuje z suchym, filtrowanym czy smarowanym powietrzem.
- Wymiary portów oraz to, czy lepszy będzie montaż liniowy, czy na płycie lub kolektorze.
- Sposób resetu i ewentualny ręczny override, przydatny przy uruchomieniu lub serwisie.
- Stopień ochrony i odporność na pył, jeśli zawór ma działać przy stanowisku warsztatowym, a nie w czystej szafie sterowniczej.
- Zachowanie po zaniku zasilania, zwłaszcza gdy bezpieczeństwo operatora zależy od tego, czy siłownik ma się odciąć, odpowietrzyć czy zostać zablokowany.
Jeśli miałbym zostawić jedną praktyczną regułę, to tę: najpierw dopasuj funkcję do siłownika albo narzędzia, potem sprawdź przepływ i sposób sterowania, a dopiero na końcu porównuj cenę. W pneumatyce to właśnie te dwa pierwsze kroki najczęściej decydują, czy układ działa pewnie, czy tylko dobrze wygląda na schemacie.
