Podłączenie gniazdka z uziemieniem wydaje się prostą czynnością, ale w praktyce najwięcej błędów pojawia się przy rozpoznaniu przewodów i ocenie, czy instalacja w ogóle nadaje się do szybkiego montażu. W tym tekście pokazuję, jak bezpiecznie podejść do wymiany gniazda, jak odczytać oznaczenia L, N, PE i PEN oraz na co uważać w starszych puszkach. Dorzucam też checklistę po montażu, żeby nie kończyć pracy tylko dlatego, że „wszystko wygląda dobrze”.
Najpierw odłącz zasilanie, potem sprawdź przewody i dopiero montuj gniazdo
- W nowej instalacji 3-żyłowej styk ochronny łączy się z przewodem PE, a zaciski robocze z L i N.
- Kolory przewodów są wskazówką, ale w starej instalacji nie wolno ufać im bez pomiaru.
- Brak przewodu ochronnego w puszce oznacza, że gniazdo z bolcem nie zapewni pełnej ochrony samo z siebie.
- Najpewniejszy tester to dwubiegunowy próbnik napięcia, a nie prosty śrubokręt neonowy.
- Luźny zacisk i wystająca żyła to jedne z najczęstszych przyczyn grzania się gniazda.
Kiedy wymiana ma sens, a kiedy lepiej się zatrzymać
Ja zaczynam od pytania nie o samo gniazdo, tylko o stan obwodu. Jeśli w puszce jest nowa instalacja, przewody są całe, a obwód da się odłączyć jednym bezpiecznikiem, taka wymiana bywa prostym zadaniem. Jeśli jednak widzisz kruszącą się izolację, aluminiowe żyły, brak pewności co do zabezpieczenia albo gniazdo w łazience czy kuchni z wilgocią, rozsądniej jest przerwać i wezwać elektryka. Bezpieczeństwo ma tu większe znaczenie niż oszczędność kilkudziesięciu złotych.
W praktyce nie chodzi o to, żeby bać się każdej puszki, tylko o to, by nie udawać pewności tam, gdzie jej nie ma. Gdy instalacja wygląda na przewidzianą do pracy z przewodem ochronnym, można przejść do identyfikacji żył i zacisków.
Jak rozpoznać przewody i układ instalacji
W nowoczesnych instalacjach standard jest prosty: przewód fazowy trafia na L, neutralny na N, a ochronny na PE. W starszych mieszkaniach bywa jednak inaczej, dlatego nie zaczynam od koloru, tylko od oceny całego układu. Jeśli kolory nie pasują do typowego schematu albo w puszce są tylko dwie żyły, traktuję to jako sygnał ostrzegawczy.
| Oznaczenie | Typowy kolor | Rola | Do czego podłączyć |
|---|---|---|---|
| L | brązowy, czarny lub szary | przewód fazowy | zacisk oznaczony literą L |
| N | niebieski | przewód neutralny | zacisk oznaczony literą N |
| PE | żółto-zielony | przewód ochronny | styk ochronny, czyli bolec |
| PEN | zależy od starej instalacji | łączy funkcję neutralną i ochronną | wymaga weryfikacji układu, nie zgadywania |
Warto znać jeszcze jedną rzecz: gniazdo z bolcem nie zawsze oznacza realne uziemienie. W starszym budownictwie mogło działać w układzie TN-C, gdzie przewód PEN pełnił dwie funkcje naraz. To właśnie tutaj pojawia się najwięcej nieporozumień, bo sam wygląd osprzętu nie mówi jeszcze, czy ochrona przeciwporażeniowa jest wykonana poprawnie.
Kiedy wiesz już, co masz w puszce, sam montaż przebiega logicznie, bez improwizowania przy każdym zacisku.

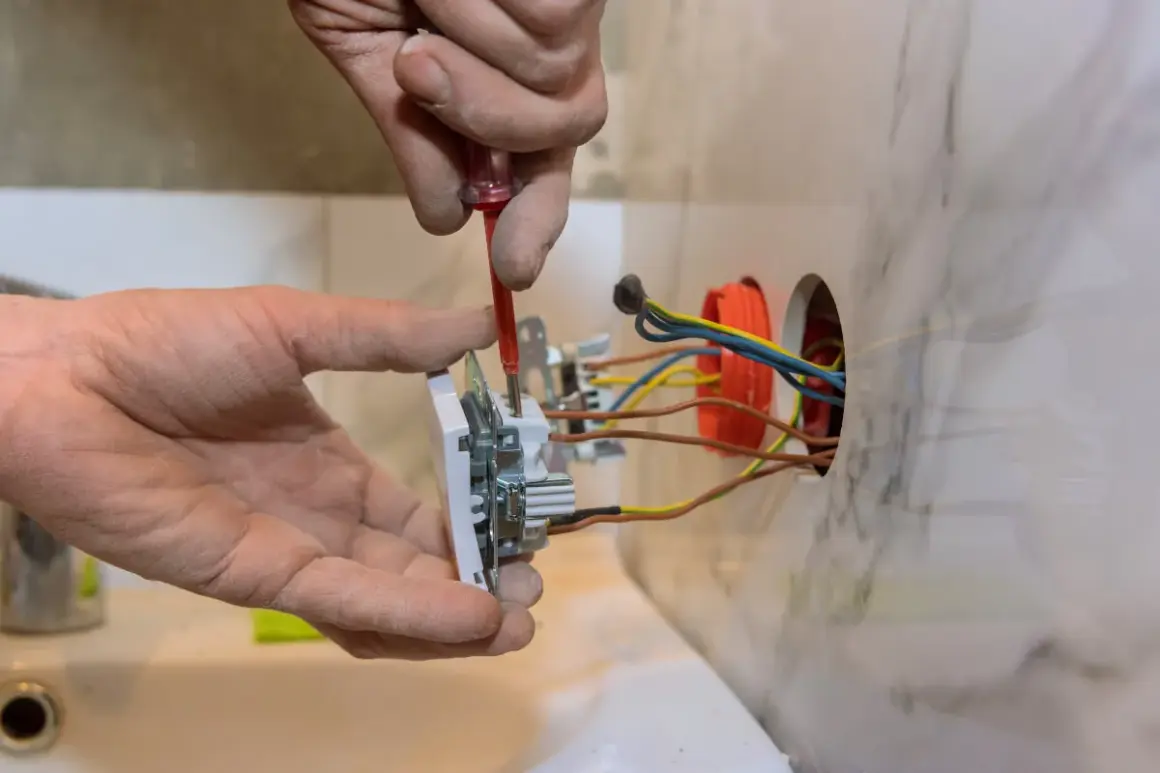

Montaż gniazda z bolcem krok po kroku
To jest część, w której liczy się porządek. W nowej instalacji robię to zawsze w tej samej kolejności, bo dzięki temu trudniej o pomyłkę i łatwiej zauważyć coś niepokojącego.
- Wyłącz odpowiedni obwód w rozdzielnicy i upewnij się, że gniazdo nie ma napięcia. Do potwierdzenia użyj dwubiegunowego testera, nie samego śrubokręta z neonówką.
- Odepnij ramkę i mechanizm, a potem obejrzyj przewody. Jeśli izolacja jest spękana albo żyły są nadpalone, nie montuj niczego na siłę.
- Przygotuj końcówki przewodów. Odsłoń tylko tyle miedzi, ile wymaga zacisk producenta. Zbyt długa goła żyła to proszenie się o zwarcie.
- Podłącz przewód ochronny PE do styku ochronnego, czyli bolca.
- Podłącz przewód neutralny N do zacisku N.
- Podłącz przewód fazowy L do zacisku L.
- Dokręć zaciski pewnie, ale bez przesady. Żyła ma siedzieć stabilnie, bez możliwości wysunięcia się przy lekkim pociągnięciu.
- Ułóż przewody w puszce, zamocuj mechanizm, załóż ramkę i dopiero wtedy włącz zasilanie.
Ja lubię zaczynać od PE, bo porządkuje pracę i zmniejsza ryzyko pomyłki, ale kluczowe jest nie to, która żyła trafi pierwsza, tylko to, żeby przewód ochronny był na swoim miejscu i miał pewny styk. W gniazdach bezśrubowych zasada jest identyczna: najpierw poprawne oznaczenie zacisków, potem pewne wsunięcie żyły do oporu. To działa dobrze w nowej instalacji, ale w starszych układach sprawa robi się mniej oczywista.
Dlaczego stara instalacja wymaga osobnego podejścia
Jeśli w puszce widzisz tylko dwa przewody, nie masz jeszcze pełnego przewodu ochronnego. To najważniejsza rzecz, którą trzeba sobie uczciwie powiedzieć, zanim zacznie się montaż gniazda z bolcem. Sam bolec nie tworzy ochrony, tak samo jak nowa ramka nie naprawia starego układu sieci.
| Cecha | Instalacja 3-żyłowa | Instalacja 2-żyłowa |
|---|---|---|
| Przewody w puszce | L, N, PE | zwykle tylko L i PEN albo dwa przewody bez pewnego PE |
| Montaż gniazda z uziemieniem | standardowy i czytelny | wymaga sprawdzenia układu i stanu instalacji |
| Ryzyko błędu | niższe przy poprawnym podłączeniu | wyższe, zwłaszcza przy prowizorycznych mostkach |
| Moje zalecenie | montaż zgodny z oznaczeniami producenta | pomiar i często pomoc elektryka |
Największy błąd, jaki widzę, to zakładanie, że bolec sam z siebie oznacza ochronę. W starej puszce może go tam fizycznie być, ale to jeszcze nie znaczy, że działa tak, jak powinien. Przy aluminium dodatkowo rośnie znaczenie jakości zacisku, bo taka żyła łatwiej się utlenia i gorzej znosi słabe połączenie. Jeśli nie masz pewności, czy pracujesz w układzie TN-C, nie traktuj tego jako miejsca na eksperyment.
Gdy instalacja jest stara, ale jeszcze do uratowania, łatwiej zrozumieć, jakie błędy rzeczywiście psują bezpieczeństwo, a nie tylko estetykę montażu.
Najczęstsze błędy, które robią największą różnicę
W elektryce drobny błąd często wychodzi dopiero po czasie. Gniazdo działa, ale po kilku tygodniach zaczyna się grzać, trzeszczeć albo śmierdzieć plastikiem. Tego zwykle nie widać na pierwszy rzut oka, dlatego przy takich pracach wolę sprawdzać wszystko dwa razy.
| Błąd | Co się dzieje | Lepsze rozwiązanie |
|---|---|---|
| Brak podłączenia PE | gniazdo wygląda poprawnie, ale ochrona nie działa tak, jak powinna | podłącz przewód ochronny do styku ochronnego i sprawdź jego ciągłość |
| Luźny zacisk | pojawia się grzanie, iskrzenie i przyspieszone zużycie osprzętu | dokręć przewód tak, by siedział stabilnie i nie wysuwał się z terminala |
| Zbyt długi odcinek odsłoniętej żyły | rośnie ryzyko zwarcia lub dotknięcia przewodzącego fragmentu | zdejmij tylko tyle izolacji, ile wymaga producent |
| Oparcie się wyłącznie na próbniku neonowym | możesz błędnie uznać obwód za bezpieczny | potwierdź brak napięcia dwubiegunowym testerem |
| Mostkowanie starego układu bez diagnozy | gniazdo działa, ale ochrona może być pozorna | najpierw pomiar, potem decyzja o przeróbce |
Jeśli miałbym wskazać jeden detal, który naprawdę robi różnicę, to byłby nim dobry styk na przewodzie ochronnym. To właśnie on decyduje, czy gniazdo jest po prostu estetycznie zamontowane, czy faktycznie bezpieczne w codziennym użyciu. Po montażu zawsze sprawdzam też, czy obudowa nie ma luzu i czy żaden przewód nie został ściśnięty przez puszkę.
Z tak przygotowanym gniazdem pozostaje już tylko kontrola końcowa, czyli etap, którego nie warto pomijać, nawet jeśli praca wydaje się skończona.
Na koniec sprawdź, czy gniazdo naprawdę jest gotowe do pracy
Po włączeniu zasilania nie uznaję zadania za zakończone od razu. Najpierw sprawdzam, czy gniazdo trzyma się sztywno w ścianie, czy nie ma śladu przegrzewania i czy osprzęt został złożony bez naprężeń. Jeśli masz wyłącznik różnicowoprądowy, warto też nacisnąć przycisk testu, bo to szybki sposób na sprawdzenie, czy cała ochrona działa tak, jak powinna.
- Sprawdź, czy wtyczka wchodzi i wychodzi z gniazda z normalnym oporem, a nie z luzem.
- Po kilkunastu minutach pracy pod lekkim obciążeniem dotknij osprzętu dłonią. Nie powinien się nagrzewać.
- Upewnij się, że ramka dobrze przylega, a ściana nie „pracuje” przy każdym włożeniu wtyczki.
- Jeśli coś iskrzy, grzeje się albo wydaje nietypowy dźwięk, wyłącz obwód i wróć do połączeń.
Jeśli liczysz budżet, samo gniazdo z uziemieniem kupisz zwykle za około 10-40 zł, a modele hermetyczne lub bardziej ozdobne kosztują więcej. Robocizna elektryka przy prostej wymianie to najczęściej 60-200 zł, a przy trudniejszej przeróbce kwota rośnie. Taki koszt ma sens, jeśli ma zamknąć temat bez ryzyka, że po kilku dniach trzeba będzie rozkręcać wszystko od nowa. Gdy pojawia się PEN, aluminium, wilgoć albo brak pewności co do przewodów, rozsądniej zatrzymać się na etapie diagnozy i zlecić pracę fachowcowi. W elektryce najwięcej wygrywa nie pośpiech, tylko porządek, pomiar i konsekwencja.
